Skříň
je svařena z ocelového plechu, s přírubami pro připojení kruhového potrubí, opatřenačern ým polyesterovým lakem. Držáky a šrouby jsou galvanicky pokoveny.
Oběžná kola
jsou vyrobena z Al slitiny, kola jsou staticky a dynamicky vyvážena, rozsah pracovních teplot je v rozmezí -40 až +70 ˚C. Natočení lopatek je pevné a nelze jej měnit. Oběžná kola jsou v protiběžném provedení, kola jsou speciálně optimalizovaná pro tento ventilátor a nelze je běžně zaměnit oběžnými koly z ventilátorů TCB.
Motory
jsou asynchronní s kotvou nakrátko. Motory ventilátorů TCBBx2 jsou 1-fázové pro napětí 230 V, TCBTx2 jsou 3-fázové pro napětí 230/400 V. Motory jsou sériově vybaveny termopojistkou, vinutí má izolaci třídy F. Pracovní teplota -40 ˚C až +70 ˚C. Kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP65.

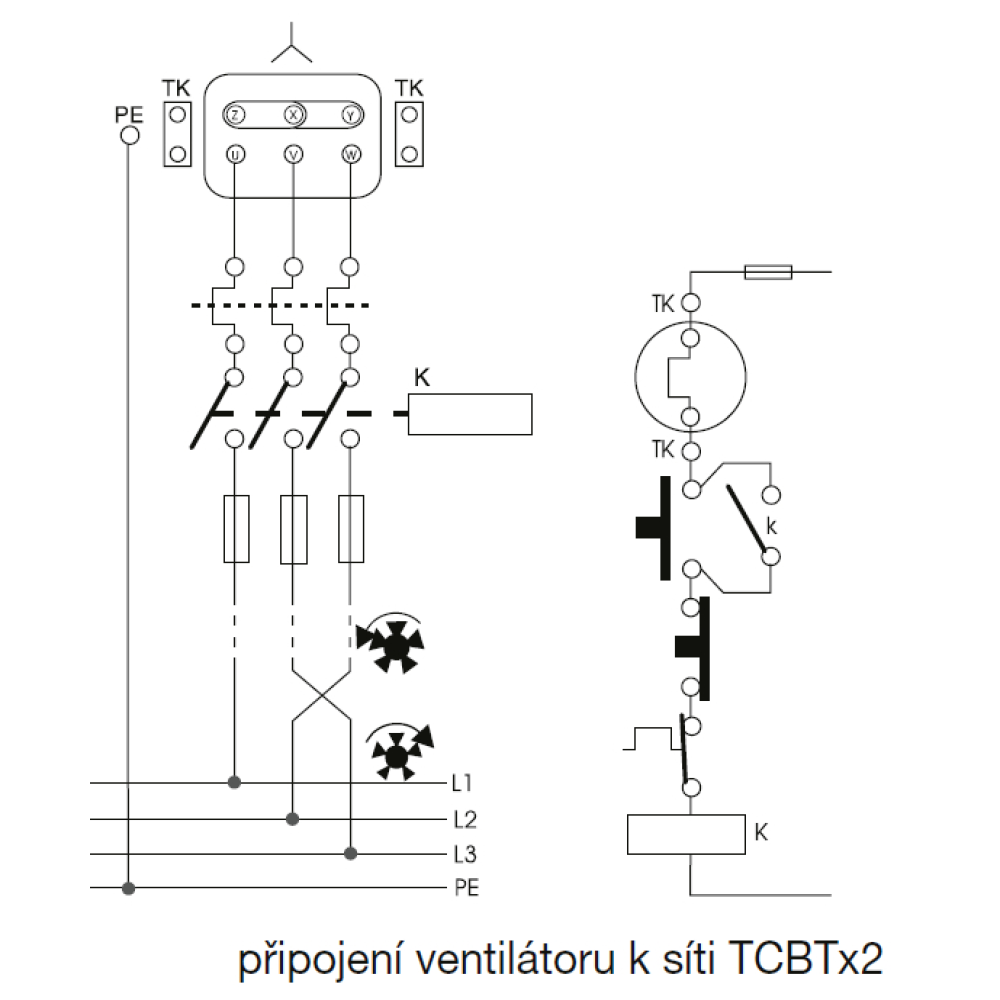

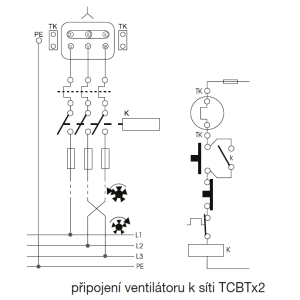

Svorkovnice
je umístěna na skříni ventilátoru a obsahuje vývody z obou motorů.
Regulace otáček
se provádí transformátorovými regulátory změnou napětí nebo frekvenčními měniči.
Směr průtoku
je vždy ve směru šipky na skříni ventilátoru, směr průtoku nelze měnit.

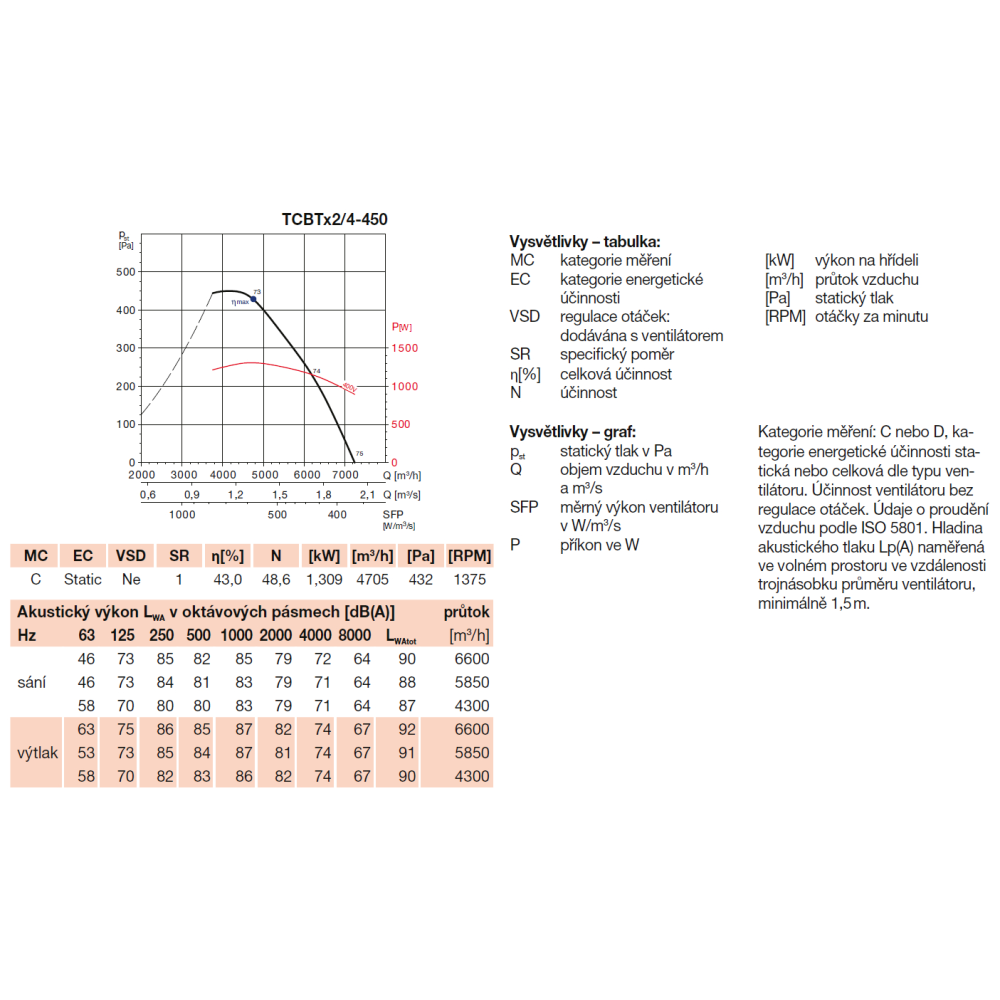

Hluk
emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5 m) ve volném akustickém poli.
Montáž
ventilátorů v každé poloze osy motoru.
Pokyny
Ventilátory jsou vhodné pro potrubní systémy v průmyslových a speciálních aplikacích s velkou tlakovou ztrátou a tam, kde se uplatní velmi kompaktní tvar ventilátorů.
Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:
• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
