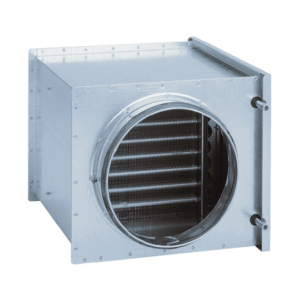

MKW 400 vodní chladič

• je určen pro kruhové potrubí
• plášť vodního ohřívače je z galvanizovaného plechu
• vana pro odvod kondenzátu je hliníková
• lamely jsou hliníkové na měděných trubičkách
• připojení je kleštinovým přechodem se závitem, který není v dodávce nebo letováním
• maximální pracovní tlak je 25 bar

Instalace a provoz

• rychlost vzduchu v potrubí nesmí překročit 4 m/s, jinak je nutno po konzultaci s technickým oddělením EDV doplnit další eliminátor kapek
• montáž výlučně v horizontální poloze
• před chladič musí být instalován filtr vzduchu (ochrana před znečištěním)
• chladič doporučujeme zařadit za ohřívač
• při montáži je nutno pamatovat na vypouštění a plnění soustavy a zajištění přístupu pro servis
• v rámci projekce je nutno chladič navrhnout s ohledem na množství vyvíjeného kondenzátu
• odvod kondenzátu s pachovým sifonem je třeba kontrolovat s ohledem na možnost vysychání a zajistit dostatečnou výšku vodního sloupce pro překonání tlakové ztráty sifonu
• pro zjištění minimálního bezpečného rozdílu hladin v sifonu lze orientačně postupovat tak, že se vezme celkový tlak ventilátoru Pt v mm vodního sloupce, tato hodnota se zvýší o cca 50 % (takto získaná hodnota představuje praktickou doporučenou hodnotu výšky vodního sloupce v sifonu, aby nemohlo dojít k překonání pachového uzávěru vyfouknutím přetlakem nebo vysáním podtlakem ventilátoru)
• procházející vzduch nesmí obsahovat pevné, vláknité, lepivé a agresivní příměsi. Také musí být bez chemických látek, které způsobují korozi použitých materiálů tj. narušují hliník, měď a zinek
• na základě konzultace s technickým oddělením je možno nabídnout vhodný zdroj chladu
