Skříň
je vyrobena z nárazuvzdorného plastu černé barvy, základna je z ocelového galvanizovaného plechu opatřeného černým epoxidovým lakem.
Oběžné kolo
je radiální s dozadu zahnutými lopatami a je staticky a dynamicky vyváženo.
Motor
EC motor s externím rotorem a tepelnou ochranou proti přetížení. Kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP44, pracovní teplota -20 až +60 ºC (190/060) nebo -20 až +50 ºC (225/088, 250/084).
Svorkovnice
je vyrobena z ohnivzdorného plastu a je umístěna volně na přívodním kabelu od motoru. Svorkovnice obsahuje obsahuje revizní vypínač ON/OFF. Krytí IP65.
Regulace otáček
se provádí pomocí potenciometru umístěného ve svorkovnici nebo externím ovladačem REB Ecowatt. Další možností je ovládání pomocí řídicího signálu 0–10 V od čidla teploty, vlhkosti nebo CO2.
Montáž

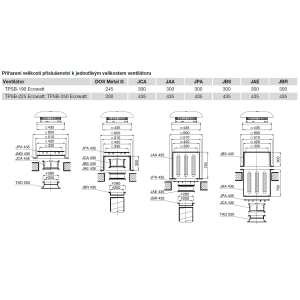

Střešní ventilátory TPSB Ecowatt se montují montážní základnou na vodorovné střešní konstrukce nebo stavebně připravené zděné sokly. Dále je možno použít sokly JMS a JBS.
Pokyny
Střešní ventilátory TPSB Ecowatt jsou díky speciálnímu patentovanému designu výkonné a mají velmi nízký profil, což umožnuje jejich použití v širokém spektru vzduchotechnických aplikací.
Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:
• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
