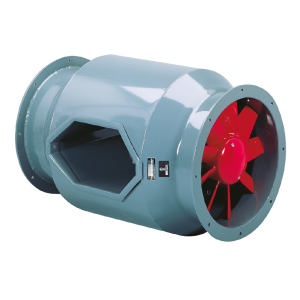

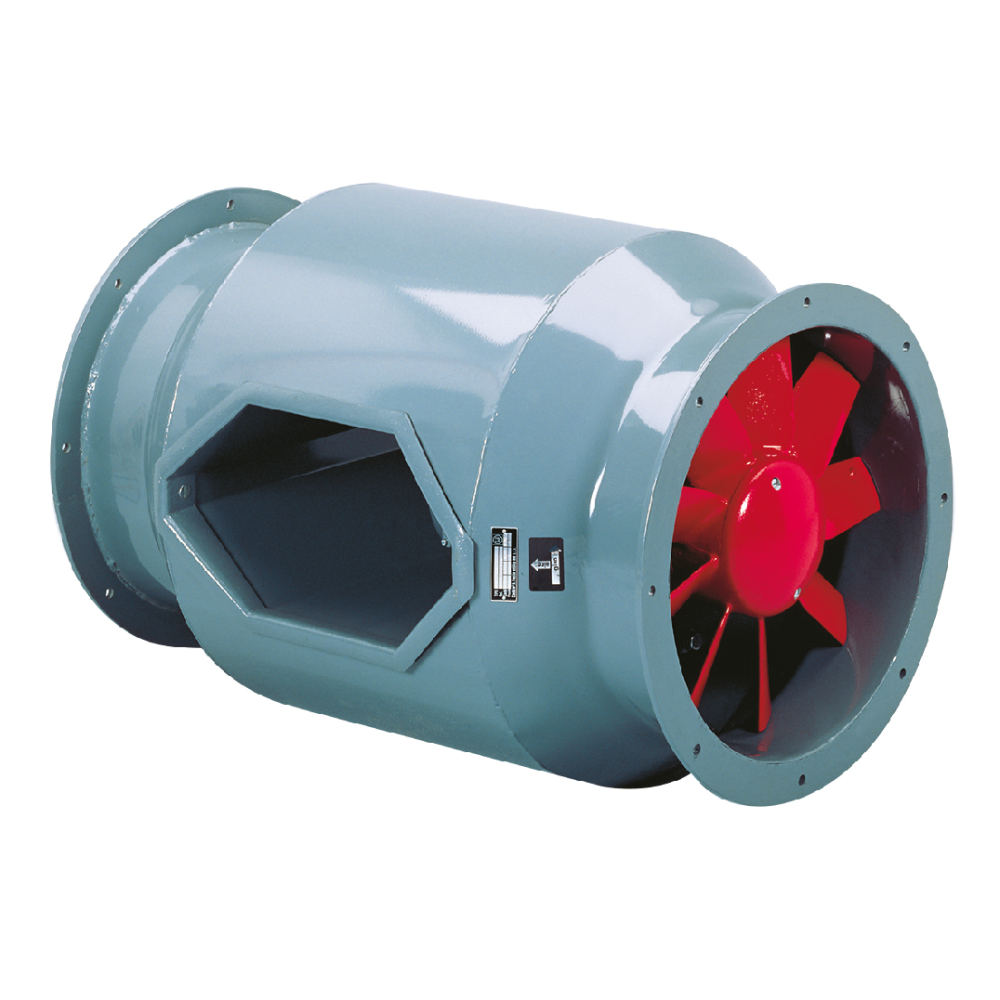

TET/6-600 speciální axiální ventilátor 150°C

Skříň

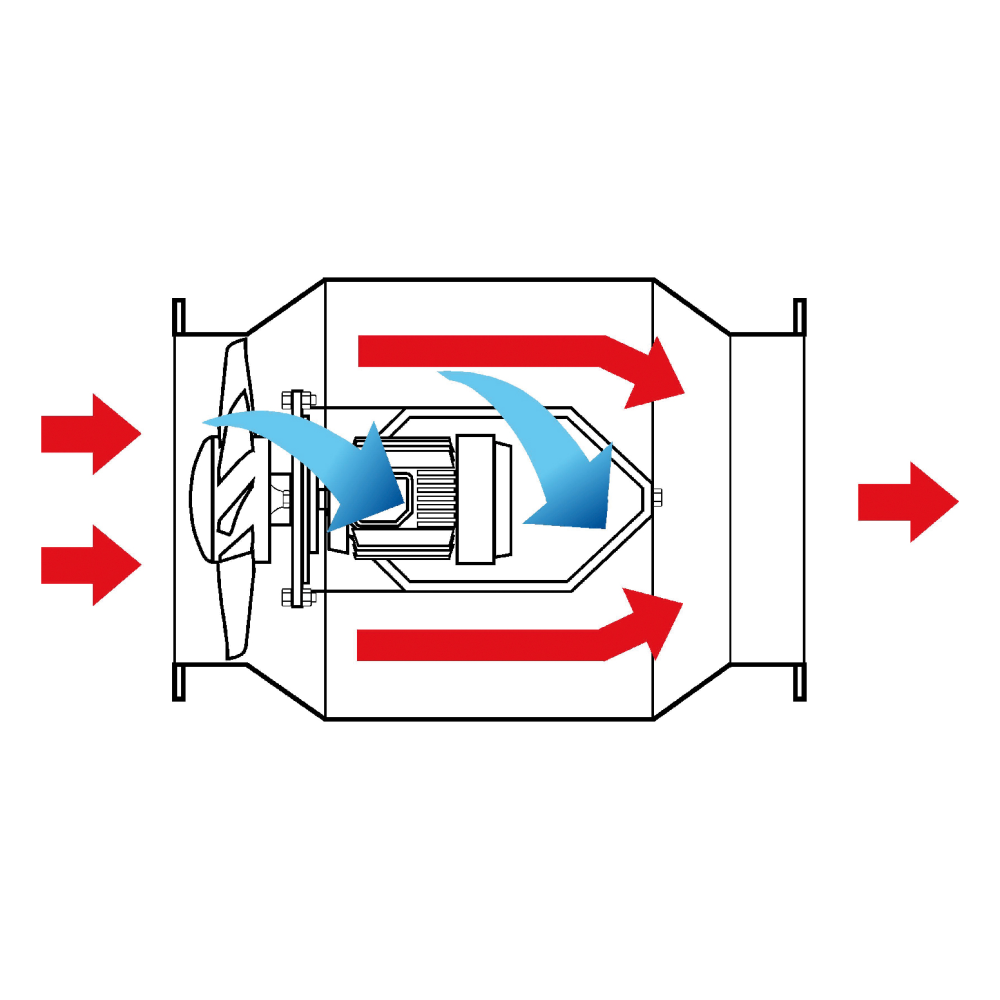

je z ocelového plechu, galvanicky pokovená a je opatřena šedým epoxidovým lakem. Motor mimo proud vzduchu v kanále umístěném kolmo ve skříni ventilátoru. Chlazení motoru je ventilátorem, který je jeho konstrukční součástí.

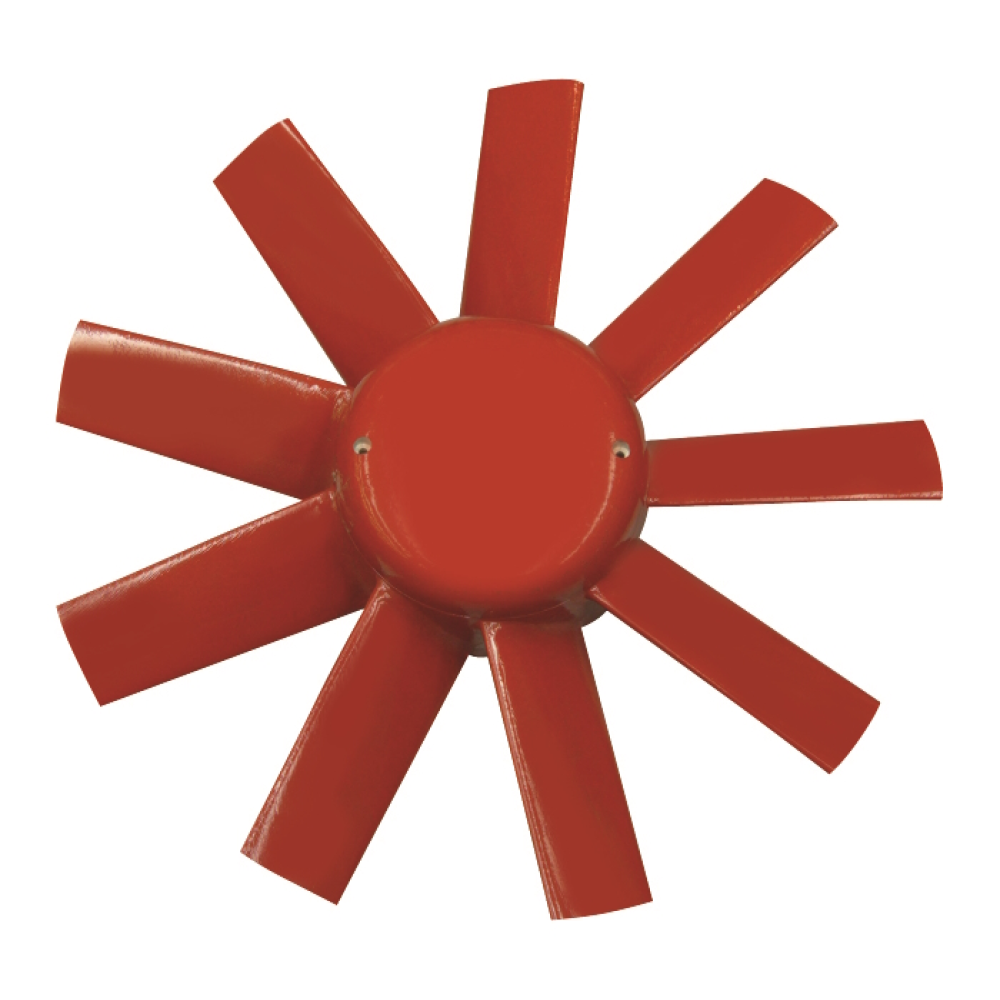

Oběžné kolo

je odlité vcelku ze slitiny Al. Oběžné kolo je staticky a dynamicky vyváženo, má povrchovou úpravu červeným epoxidovým lakem.

Motor

je asynchronní, s kotvou nakrátko, s třídou izolace F, kuličková ložiska s tukovou náplní na dobu životnosti. Motor má vlastní chladicí ventilátor. Krytí IP55.

Svorkovnice

je součástí motoru.

Regulace otáček

Podmínky, za kterých je možno použít regulaci otáček, konzultujte s naším technickým oddělením. Ventilátor a systém pohonu má vlastní chlazení závislé na otáčkách motoru. Snížení otáček může za určitých okolností snížit odolnost ložisek a tukové náplně pohyblivých dílů ventilátoru. Regulace otáček je možná bez dalších opatření při teplotě dopravovaného vzduchu a okolí do 40 °C.

Směr otáčení

je označen šipkou na skříni ventilátoru.

Montáž

ventilátorů doporučujeme s ohledem na životnost ložisek v horizontální poloze, s větracím kanálem vertikálně, aby bylo zajištěno ochlazování motoru. V případě, že je zajištěno nucené větrání kanálu s motorem, je možná montáž v jiné poloze.

Pokyny

Ventillátory jsou vhodné pro odsávání horkých plynů. Vyžádejte si informace o dodacích podmínkách a termínech dodání.

Upozornění

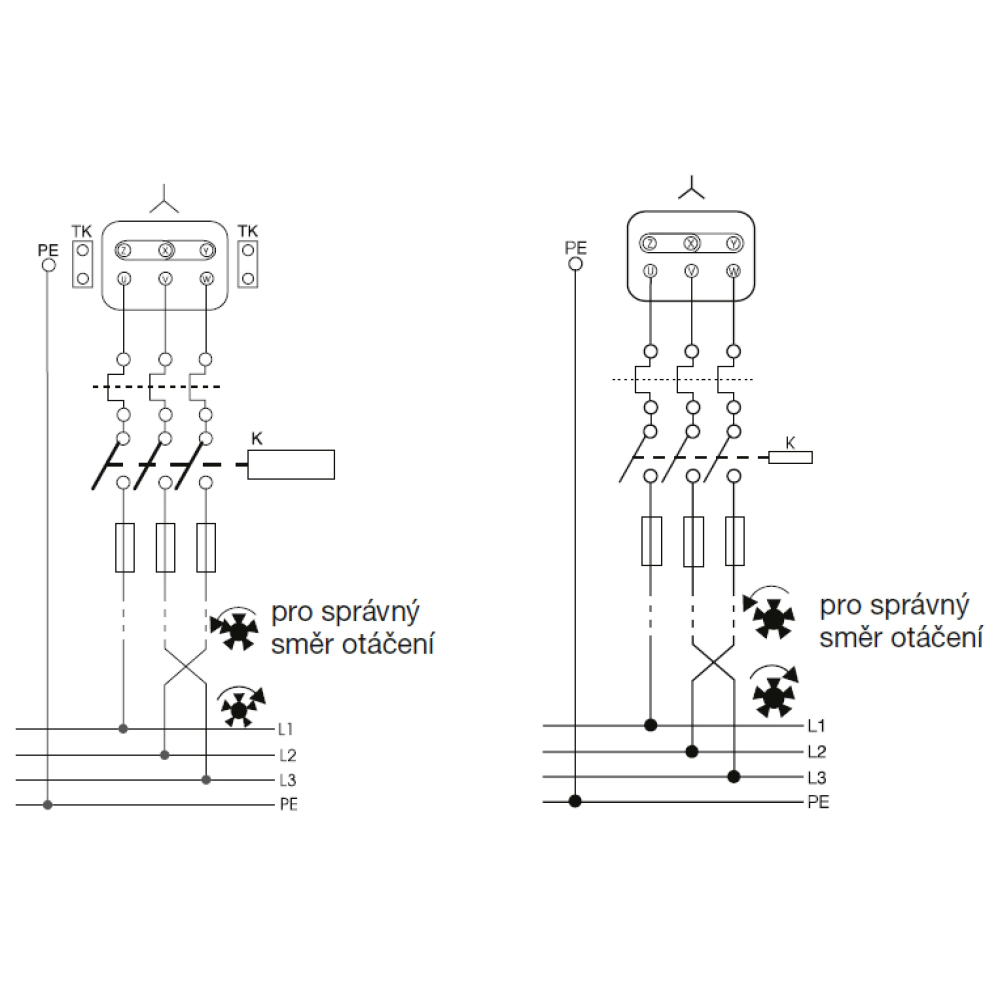

Alternativně se dodávají motory s termopojistkou ve vinutí. V takovém případě je nutné použít schéma zapojení, které je v dokumentaci dodávané s ventilátorem. Termopojistka musí být vždy zapojena, jinak zaniká nárok na záruční opravu motoru.
