Popis produktu
Skříň
je vylisovaná z ocelového pozinkového plechu, s deskou určenou pro montáž na stěnu. Na sání je hrdlo v rozměru odpovídajícím s označením ventilátoru, na výtlaku je skříň otevřená.
Oběžné kolo
je radiální s dozadu zahnutými lopatkami a je vyrobeno z plastu (velikosti 100–250) nebo z ocelového plechu (velikost 315). Oběžné kolo je nalisované na vnější rotor motoru.
Motor
je asynchronní. Tepelná pojistka je umístěna ve vinutí motoru. Ložiska jsou kuličková s tukovou náplní po dobu životnosti. Třída izolace F, krytí IP44.
Svorkovnice
je standardně z černého plastu a je pevně uchycena na skříni ventilátoru.
Regulace otáček
se provádí elektronickými nebo transformátorovými regulátory.
Montáž
ventilátoru v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů, doporučeno použít pružné připojení k potrubí. Pro montáž do potrubí lze použít verzi RM N.
Pokyny
Ventilátory jsou určeny k odvětrání rodinných domků, sociálních zařízení, kanceláří a provozoven. Výhodně lze při instalaci do podhledu použít flexohadice, tvarovky, rozváděcí skříně a talířové ventily. Ventilátory lze použít ve spojení s hygrostatem HIG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor.

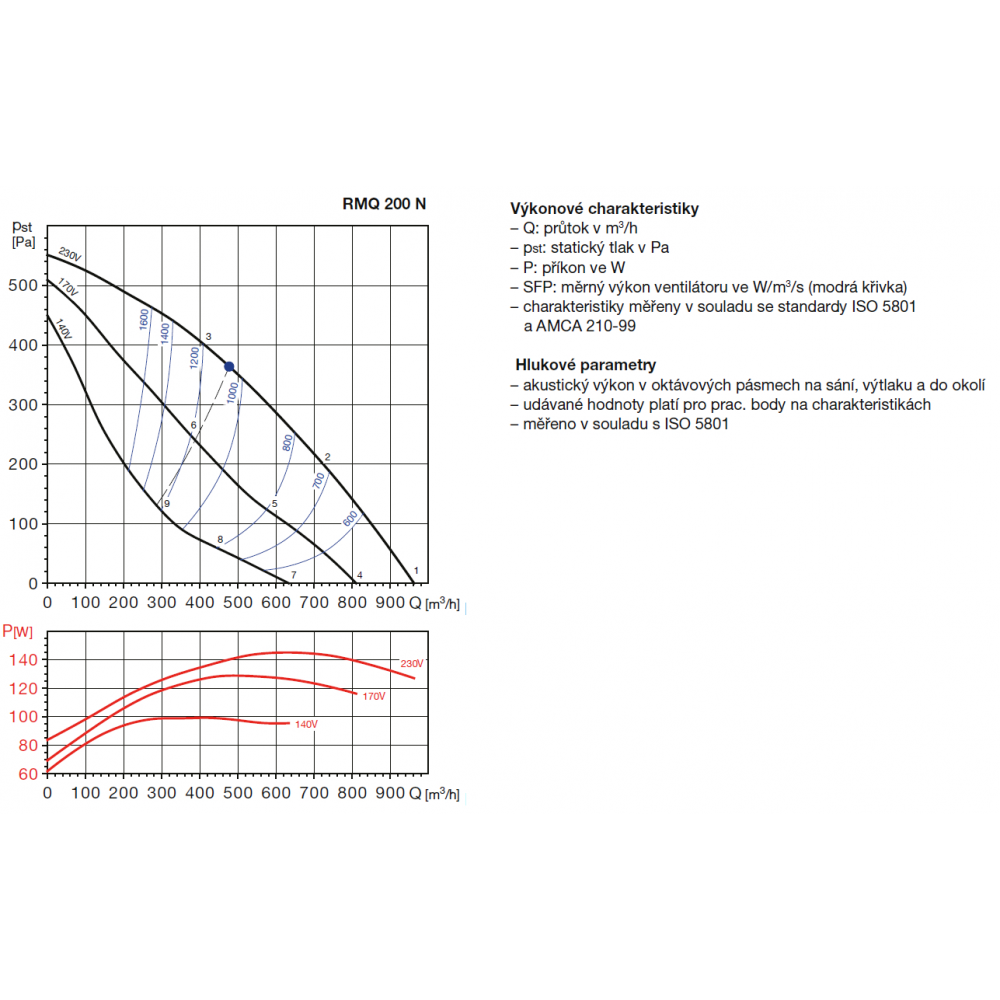

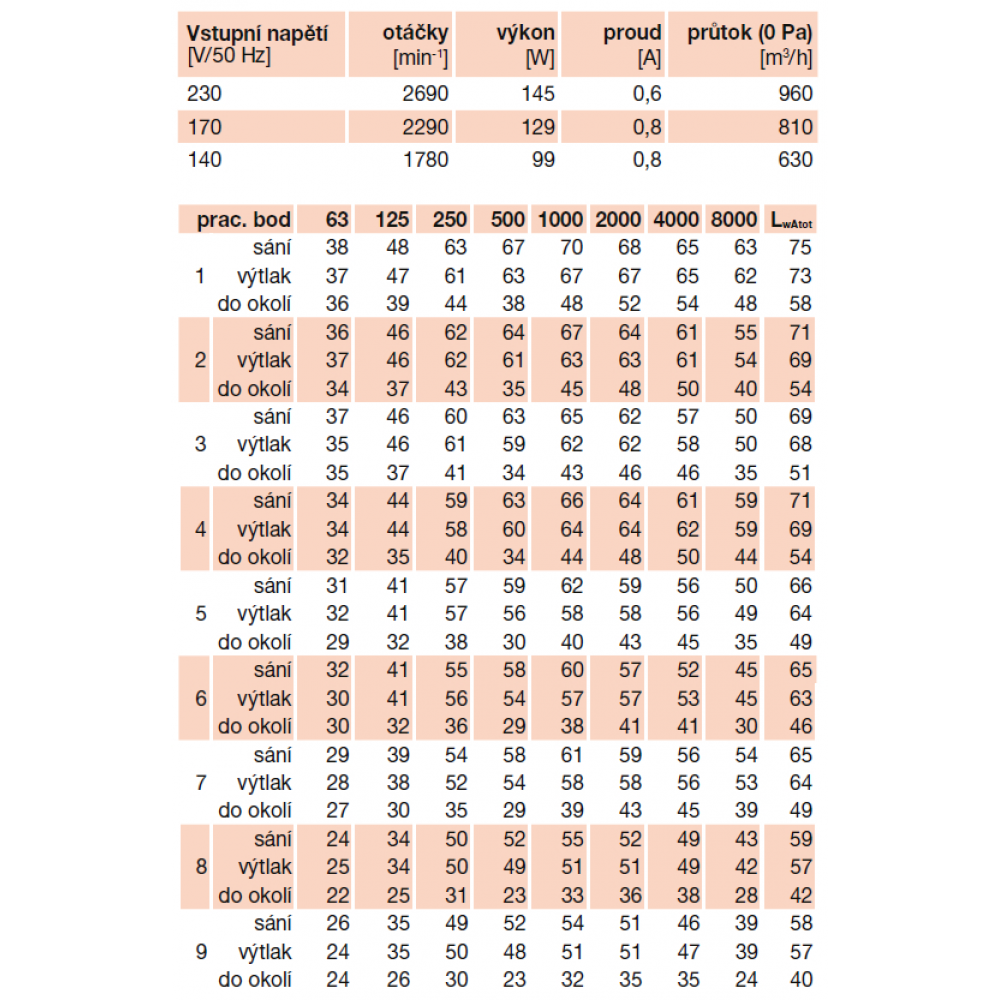

Parametry
| Základní údaje | |
|---|---|
| Typ ventilátoru | radiální |
| Montáž | potrubní |
| Hmotnost | 5,00 kg |
| Maximální teplota vzdušniny | 60 °C |
| Připojení | |
| Průměr připojovacího potrubí na sání | 200 mm |
| Průměr připojovacího potrubí na výtlaku | 200 mm |
| Elektrické parametry | |
| Napájení | 230 V |
| Krytí | IP44 |
| Typ motoru | AC |
| Maximální výkon | 145 W |
| Maximální proud | 0,60 A |
| Vybavení | |
| Zpětná klapka | Ne |
| Zpožděný doběh | Ne |
| Nastavitelný doběh | Ne |
| Hygrostat | Ne |
| Pohybové čidlo | Ne |
| Regulovatelnost | Ano |
| Filtr částic | Ne |
| Více sacích hrdel | Ne |
| Zvuková izolace | Ne |
| Kuličková ložiska | Ano |
| Další | |
| Maximální otáčky | 2 690 min⁻¹ |
Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:
• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
