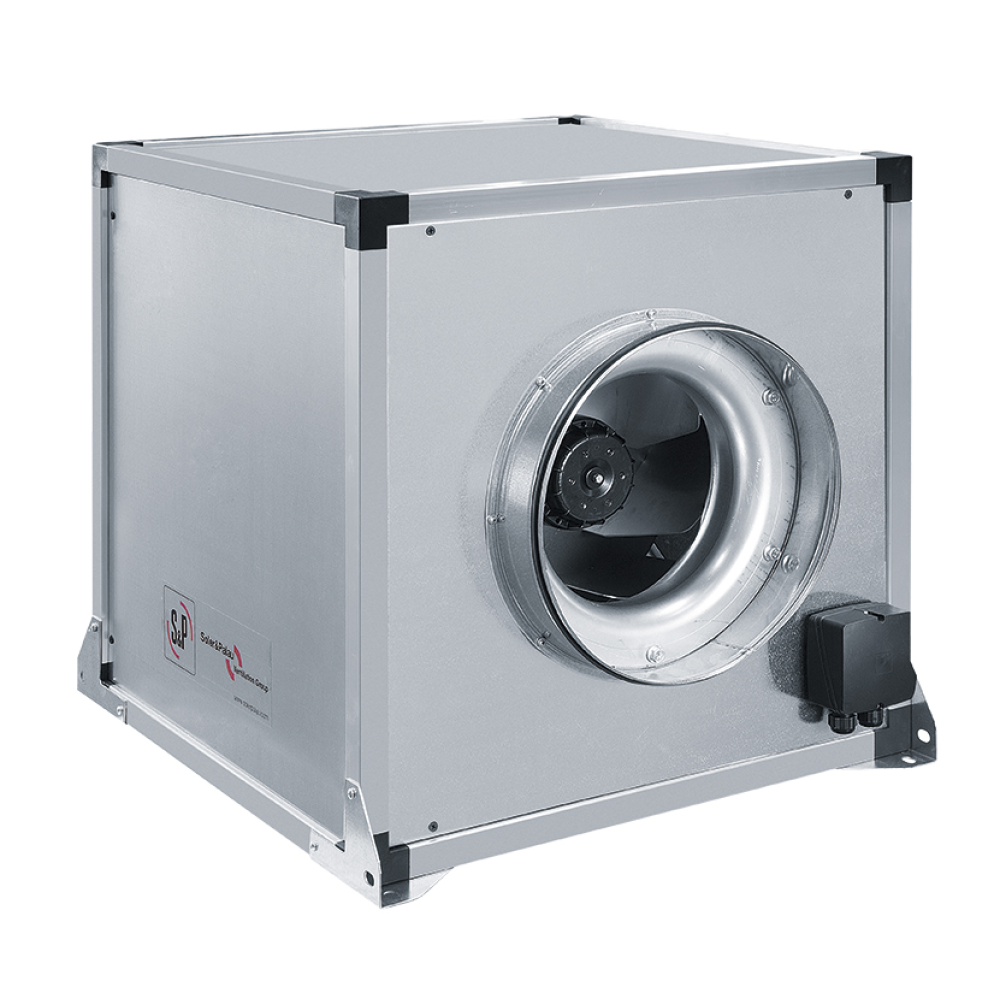

Skříň
je rámové konstrukce s bočními sendvičovými panely tloušťky 25 mm, které jsou k rámu skříně přichyceny samořeznými šrouby. Sendvičové panely se skládají z vnějšího i vnitřního pozinkovaného plechu, uvnitř se zvukově izolační výplní ze skelné minerální vlny. Jednotlivé panely je možné sejmout. Ventilátor je uložen ve skříni na odpružených profilech, aby se omezil přenos vibrací. Na skříni jsou kruhová hrdla s jednobřitým těsněním. Pod skříní je ocelový montážní rám. Jednotlivé panely jsou zaměnitelné za panel s výtlačným hrdlem. Při provozu ventilátoru je skříň v přetlaku.
Oběžné kolo
je radiální s dozadu zahnutými lopatkami, je staticky a dynamicky vyváženo.
Motor

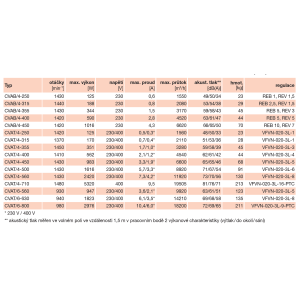

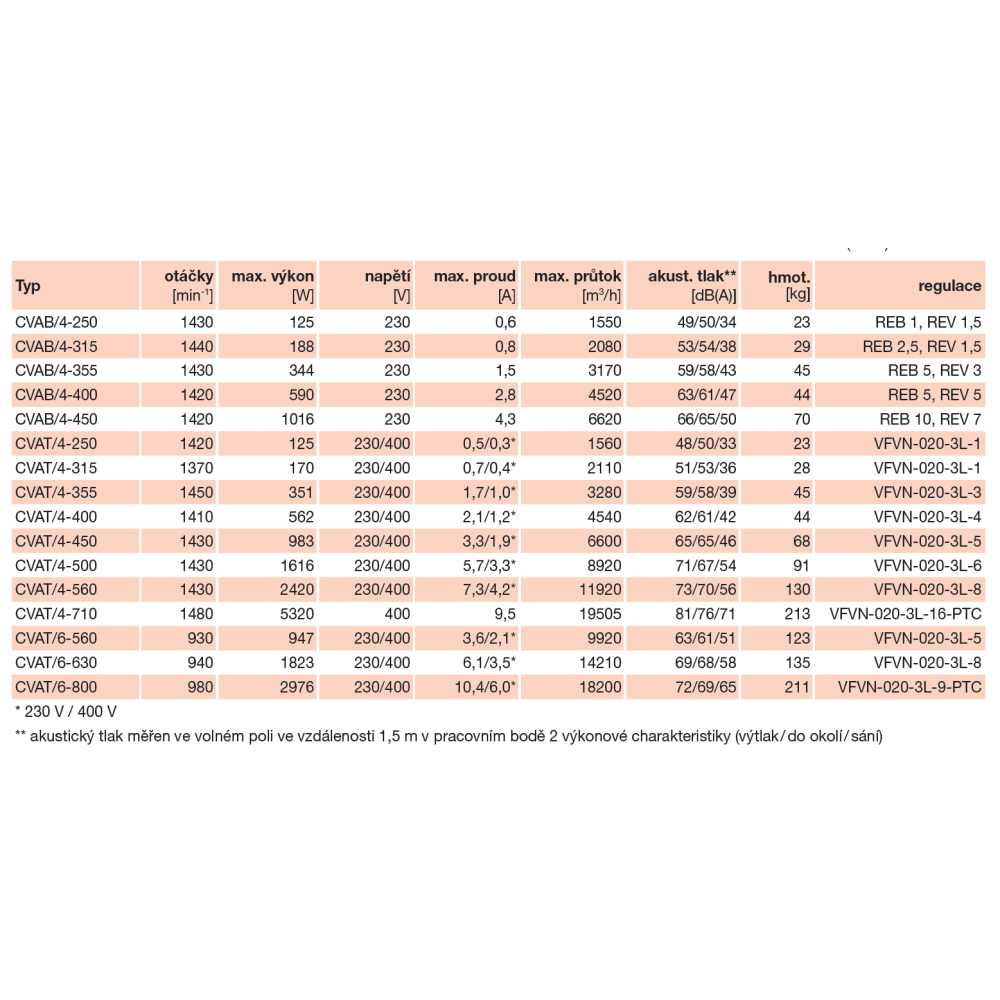

Motory ventilátorů CVAB jsou 1-fázové pro napětí 230 V, motory CVAT jsou 3-fázové pro napětí 230/400 V nebo 3-fázové pro napětí 400 V. Motory jsou vybavené tepelnou ochranou. Uzavřená bezúdržbová kuličková ložiska s tukovou náplní po dobu životnosti. Krytí IP55, izolace třídy F, pracovní teplota –40 až +60 ˚C.
Regulace otáček
změnou napětí (CVAB) nebo frekvenčními měniči (CVAT).

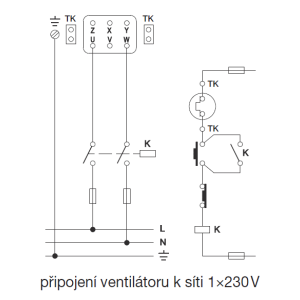

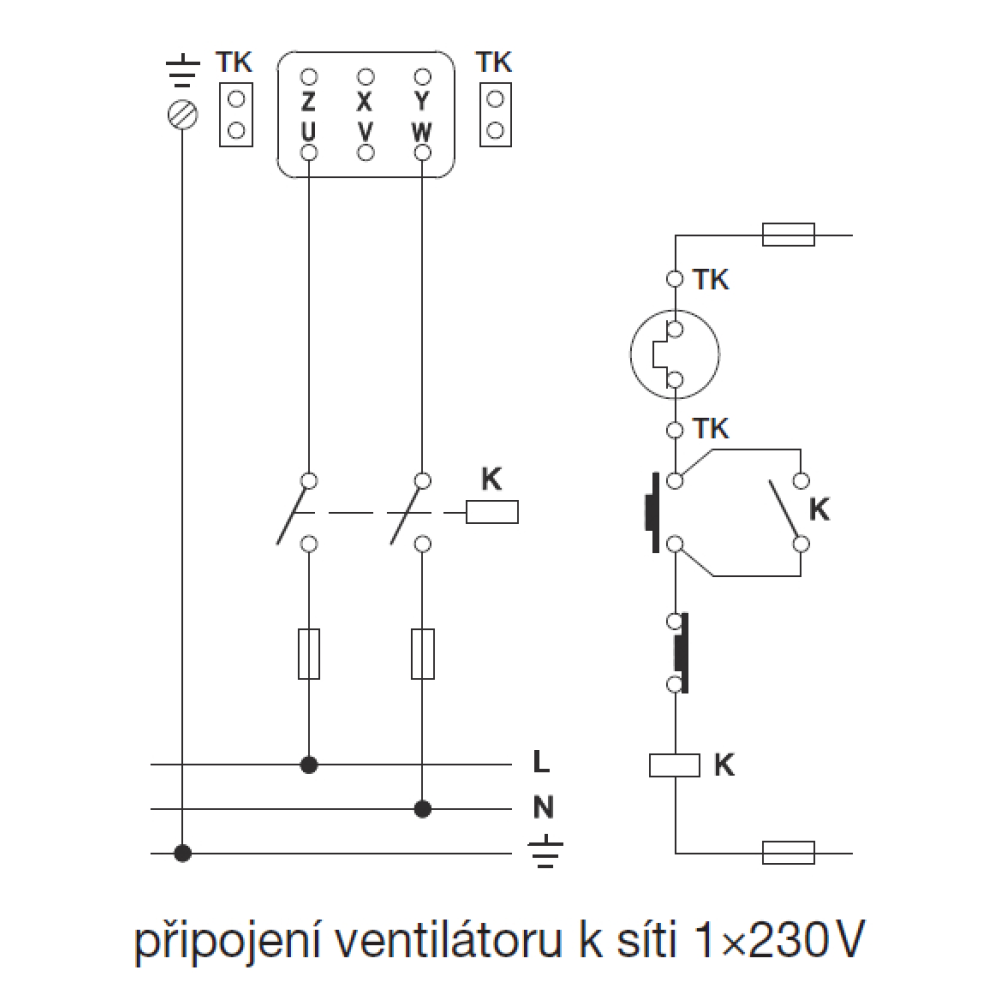

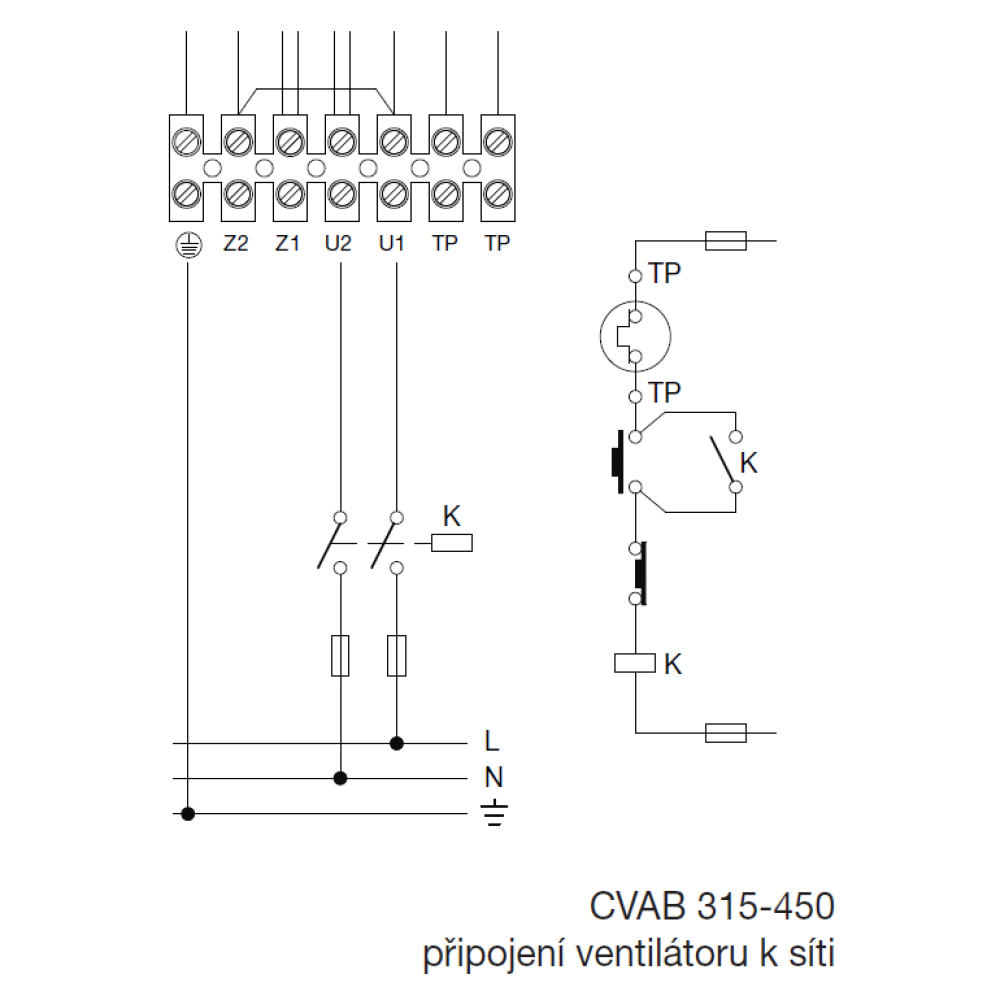

Svorkovnice
je umístěna na plášti, u CVAT 710 a 800 na motoru.
Montáž

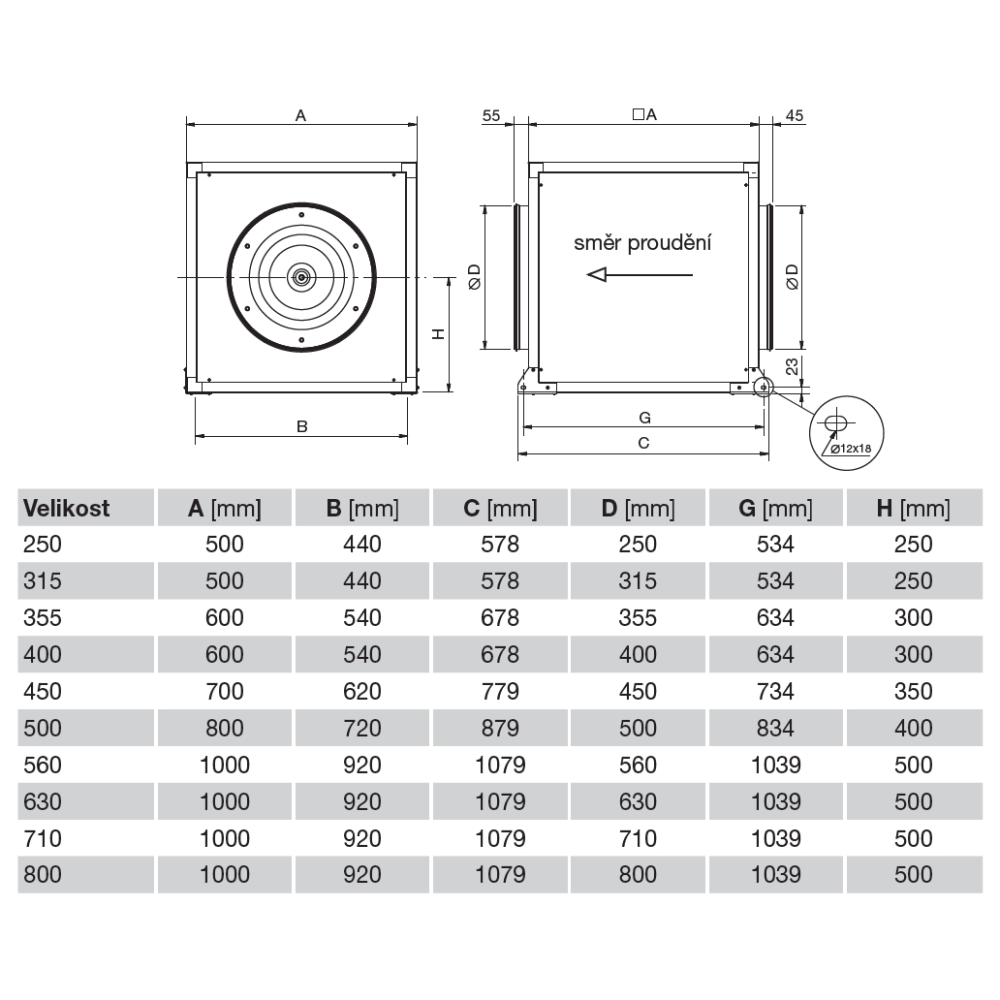

se provádí pouze v poloze zobrazené na rozměrovém náčrtku s osou motoru vodorovně. Umístění výtlačného hrdla lze změnit při montáži záměnou panelu s hrdlem s některým bočním nebo horním plným panelem.
Pokyny
Ventilátory jsou vhodné pro vzduchotechnické aplikace, kde se s výhodou uplatní nízká hlučnost ventilátoru, zejména k odvětrání restaurací, průmyslových kuchyní, sportovních hal, nemocnic, skladů a bazénů.
Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:
• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
