CRHB-450 N1 Ecowatt Plus IP44 střešní ventilátor

Skříň

je konstruována pro horizontální výfuk vzdušniny. Podstavec ventilátoru je z ocelového pozinkovaného plechu, galvanicky pokovené jsou i držáky, mřížka a šrouby. Stříška a skříň ventilátoru je z Al plechu. Motor ventilátoru je uložen v proudu vzduchu. Ochranná mřížka proti dotyku.

Oběžné kolo

je radiální s dozadu zahnutými lopatkami. Vyrobené je z ocelového pozinkovaného plechu, je staticky a dynamicky vyváženo.

Motor

je stejnosměrný, speciální EC, s vnějším rotorem pro napájení 230 V/50 Hz (CRHB) nebo 400 V/50 Hz (CRHT). Trvalá pracovní teplota -20 až +40 °C. Kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP44 (CRHB) nebo IP54 (CRHT).

Směr otáčení

je možný pouze jedním směrem, ve smyslu šipky na skříni ventilátoru. Regulace ventilátoru neumožňuje změnu směru otáčení.

Svorkovnice

s revizním vypínačem je umístěna na skříni ventilátoru. Interní svorkovnice má připojovací svorky pro regulaci rychlosti, senzorem řízenou regulaci a pro nastavování a odečítání povozních hodnot. Krytí je IP55.

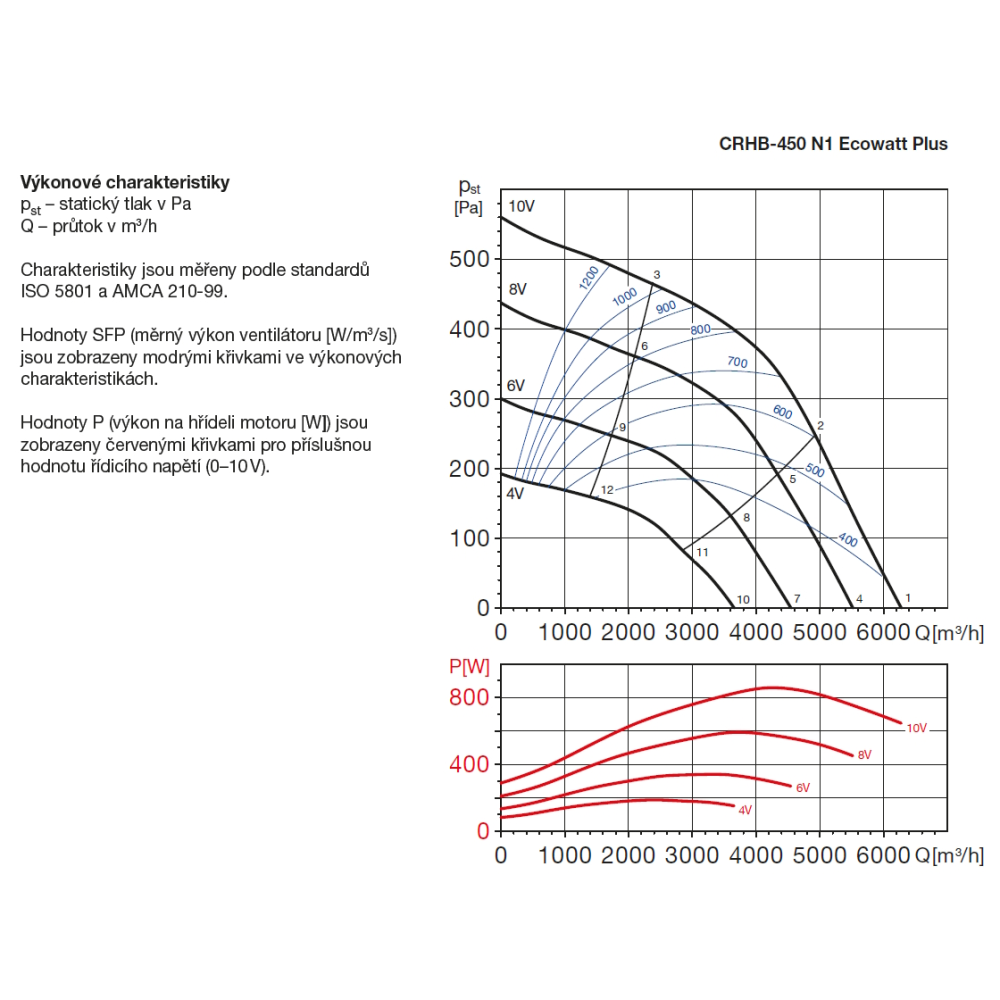

Regulace otáček

Ventilátor je možno provozovat ve 4 základních režimech přepínatelných nastavením přepínačů na desce řídicí jednotky. První režim udržuje na základě integrovaného senzoru konstantní tlak v potrubí. Další režimy umožňují plynulou automatickou regulaci na konstantní průtok vzduchu, proporcionální režim nebo režim větrání se 2 přepínatelnými pracovními charakteristikami min./max. Řídicí jednotka umožňuje připojení signálu z externích zařízení (čidla CO₂, teploty a relativní vlhkosti), externího
tlakového čidla s převodníkem a výstupem 0–10 V nebo 4–20 mA. Regulace umožňuje řízení přes Modbus-RTU. Modul SPCM-WS Ecowatt Plus umožňuje připojit telefon k WiFi a pomocí webové aplikace jednoduše nastavovat ventilátor. Modul není součástí dodávky.

Varianty

CRHB/T-N1 Ecowatt Plus – systém je založen na použití moderních prvků pro DCV systémy (demand controlled ventilation – větrání řízené skutečnou potřebou). Jedná se o ventilátory s mikroprocesorovou regulací, vestavěným diferenciálním čidlem tlaku, EC motorem (elektronicky komutovaným), elektricky ovládanými odvodními talířovými ventily, čidly CO₂, čidly relativní vlhkosti, programovatelnými časovými spínači pro ovládání odvodních talířových ventilů.
CRHB/T-N Ecowatt – jednodušší provedení ventilátoru s EC motorem, ventilátor neobsahuje modul řízení na konstantní tlak nebo průtok. Ventilátor je řízen pouze řídicím napětím 0–10 V.

Hluk

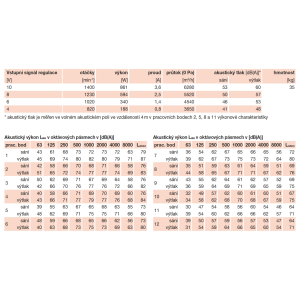

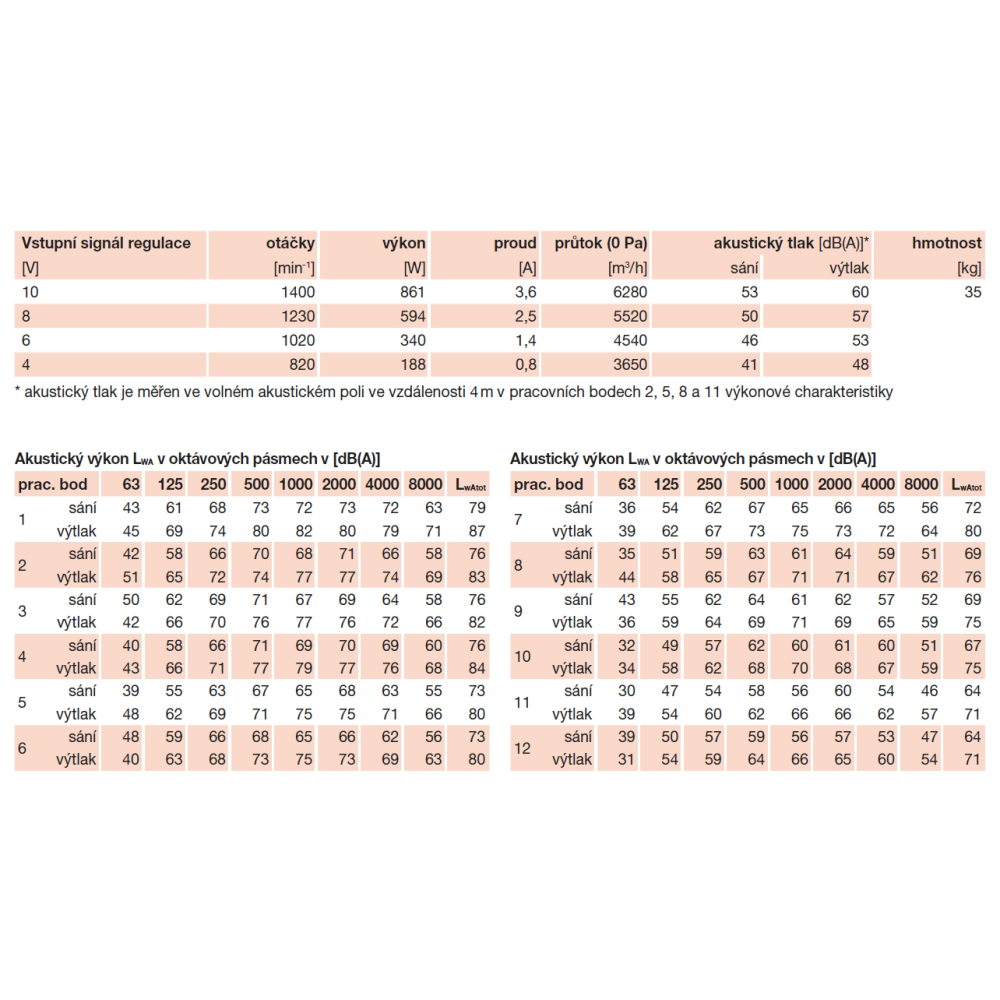

emitovaný ventilátorem je uveden v tabulkách. Hodnoty jsou měřeny ve vzdálenosti 4 m na straně výtlaku v horizontálním směru.

Upozornění

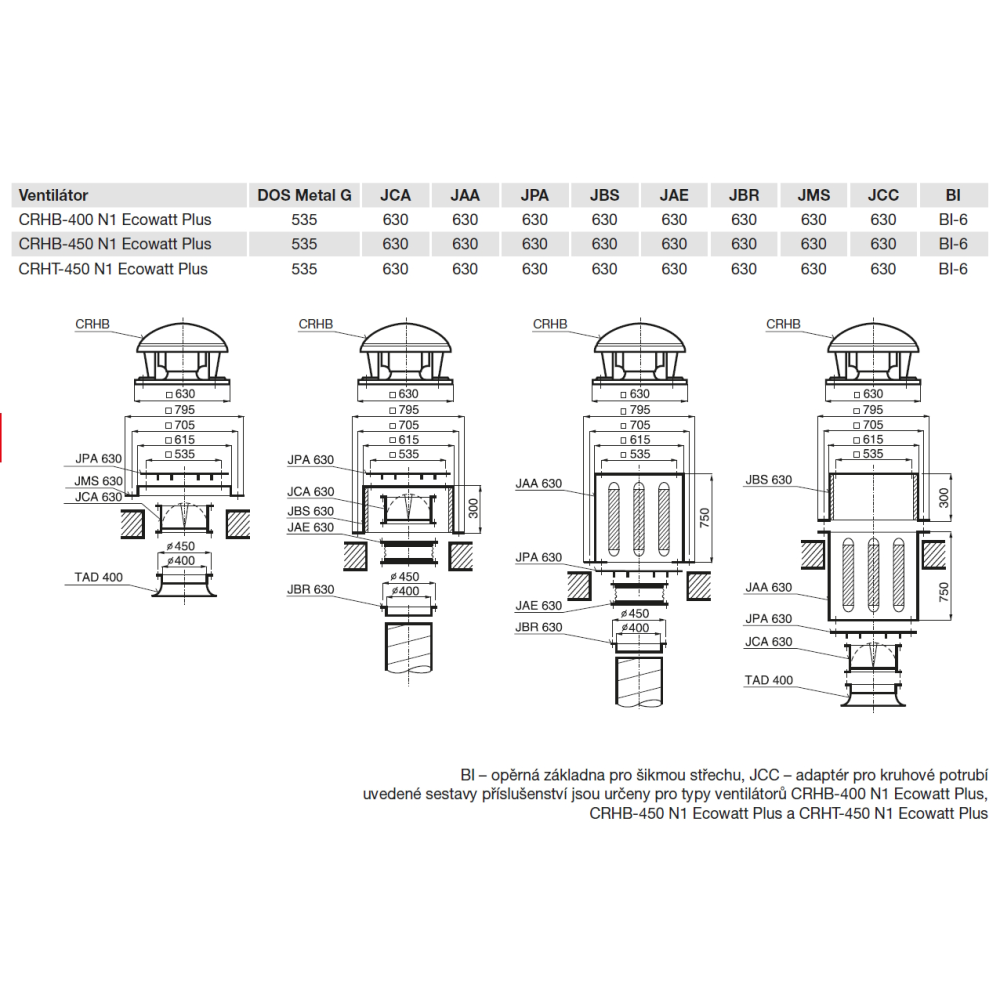

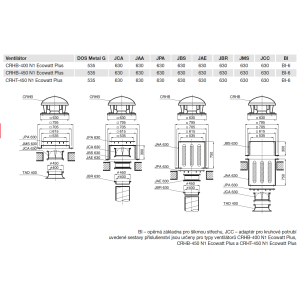

Informujte se na povolené kombinac el. příslušenství.

Uvádění do provozu

Pro tento výrobek je dostupná odborná pomoc při instalaci a zprovoznění.
