Popis produktu
Skříň
je z ocelového, galvanicky pozinkovaného plechu. Skříň je uvnitř opatřena 50 mm vrstvou zvukově izolujícího materiálu. Na skříni jsou kruhová hrdla s jednobřitým těsněním pro připojení flexibilních hadic nebo kruhového potrubí.
Oběžné kolo
je radiální s dozadu zahnutými lopatkami. Oběžné kolo je nalisované přímo na vnější rotor motoru.
Motor
EC motor s tepelnou ochranou proti přetížení. Krytí IP44, pracovní teplota -20 °C až +40 °C.
Svorkovnice
je umístěna uvnitř skříně a je přístupná po odmontování panelu s potenciometrem a bezpečnostním vypínačem vypnuto / zapnuto.
Regulace otáček
se provádí pomocí potenciometru umístěného na skříni ventilátoru nebo externím ovládáním REB Ecowatt. Dále analogovým řídicím signálem 0–10 V od čidla teploty, vlhkosti nebo CO2.
Montáž
je možná v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Pokyny
Ventilátory jsou určeny k odvětrání rodinných domků, sociálních zařízení, kanceláří a provozoven. Výhodně lze při instalaci do podhledu použít flexohadice, tvarovky, rozváděcí skříně a talířové ventily. Ventilátory lze použít ve spojení s kontaktním hygrostatem nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor.

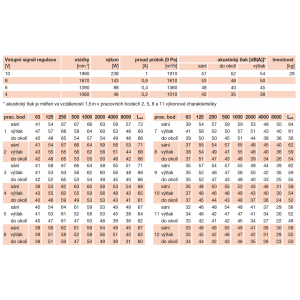

Parametry
| Základní údaje | |
|---|---|
| Typ ventilátoru | radiální |
| Montáž | potrubní |
| Hmotnost | 28,00 kg |
| Maximální teplota vzdušniny | 40 °C |
| Připojení | |
| Průměr připojovacího potrubí na sání | 315 mm |
| Průměr připojovacího potrubí na výtlaku | 315 mm |
| Elektrické parametry | |
| Napájení | 230 V |
| Krytí | IP44 |
| Typ motoru | EC |
| Maximální výkon | 238 W |
| Maximální proud | 1,00 A |
| Vybavení | |
| Zpětná klapka | Ne |
| Zpožděný doběh | Ne |
| Nastavitelný doběh | Ne |
| Hygrostat | Ne |
| Pohybové čidlo | Ne |
| Regulovatelnost | Ano |
| Filtr částic | Ne |
| Více sacích hrdel | Ne |
| Zvuková izolace | Ano |
| Kuličková ložiska | Ano |
| Další | |
| Maximální otáčky | 1 990 min⁻¹ |
Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:
• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
