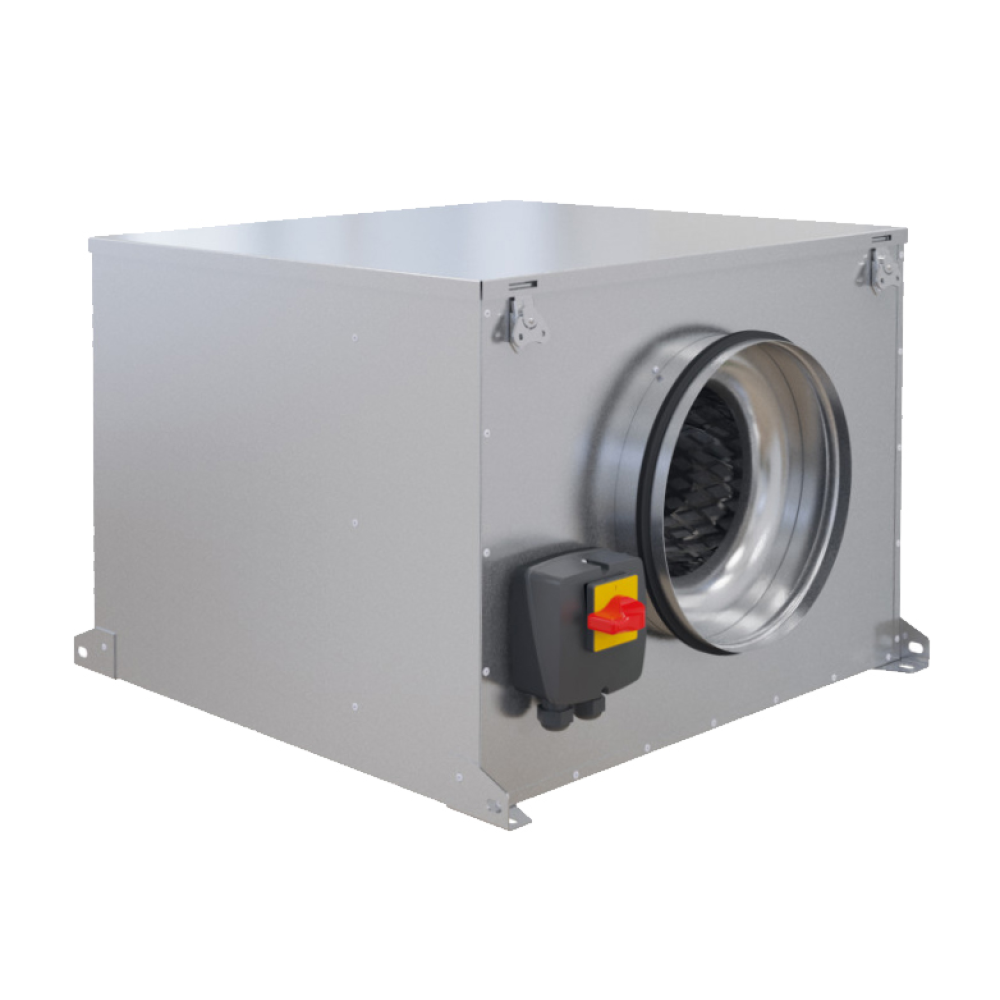

CAB 200 Ecowatt N IP44 tichý úsporný potrubní ventilátor

Skříň

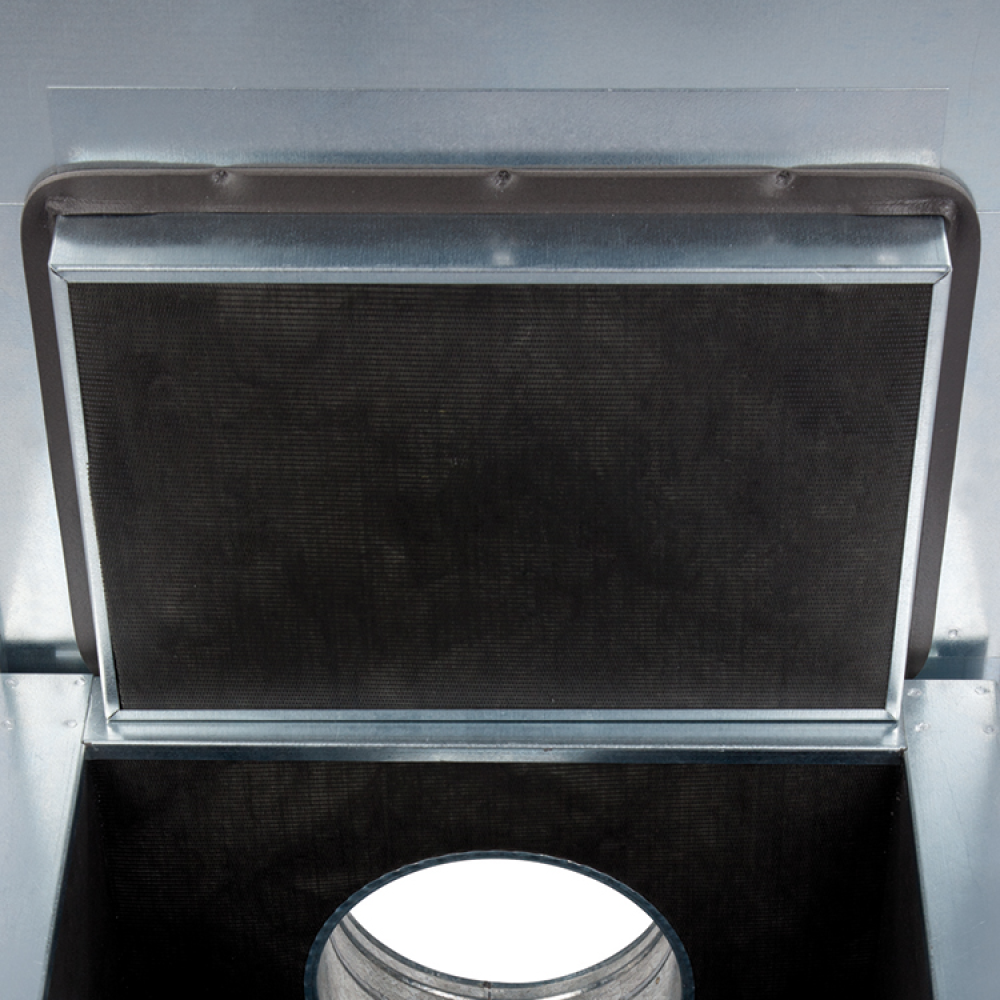

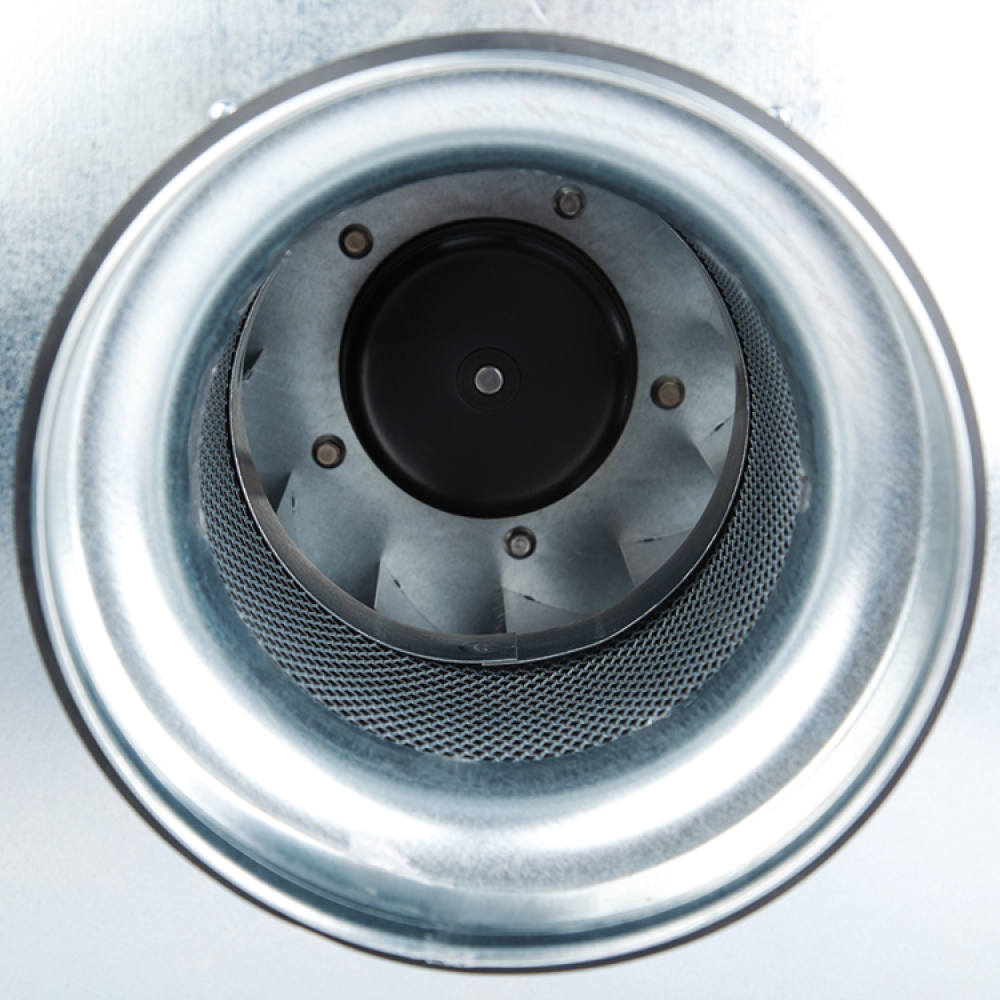

je z ocelového, galvanicky pozinkovaného plechu opatřená pro instalaci čtyřmi montážními patkami, uvnitř je opatřena 50 mm vrstvou zvukově izolujícího materiálu. Třída reakce na oheň A2-s1, d0 (M0), tzn. skříň je prakticky nehořlavá, vytváří velmi málo kouře a z pláště ventilátoru neodkapávají hořící kapky. Na skříni s krytím IP55 jsou osazena kruhová hrdla s jednobřitým těsněním třídy C pro připojení flexibilních hadic nebo kruhového potrubí. Víko skříně ventilátoru je zajištěno čtyřmi rychlouzávěry.

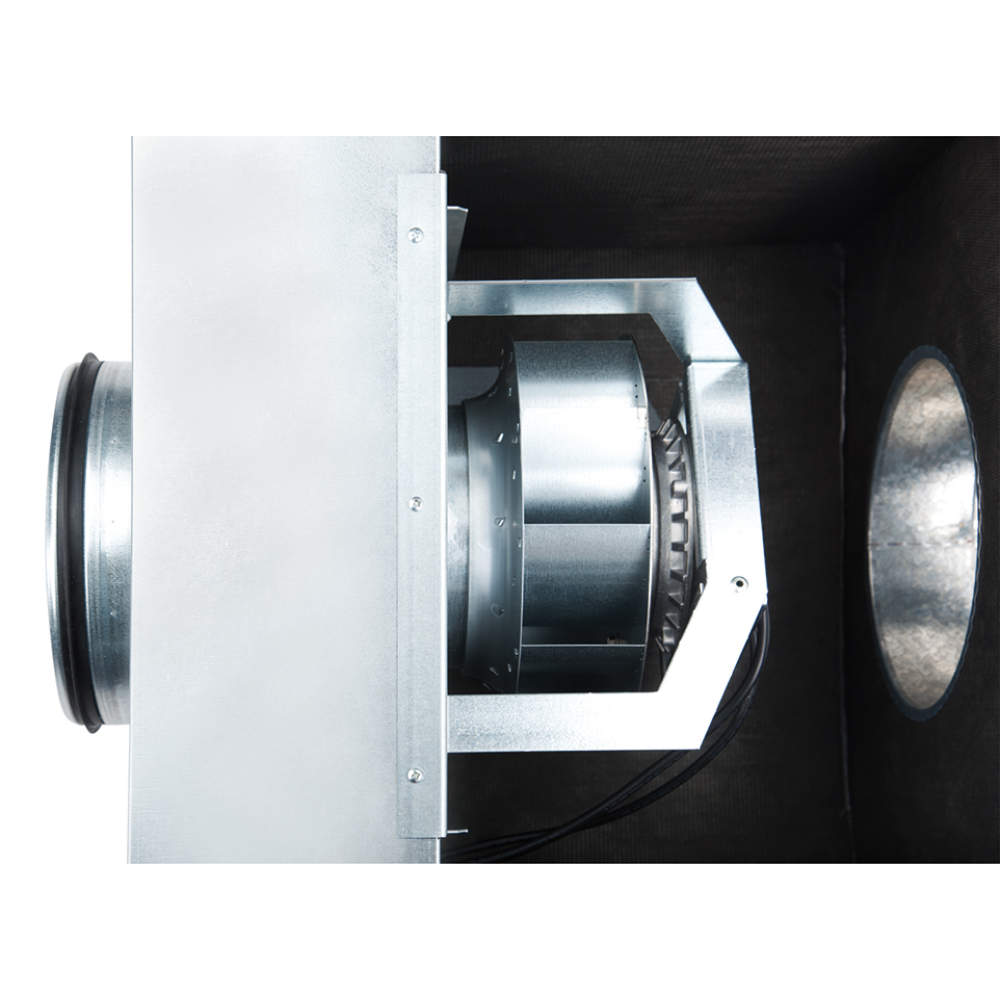

Oběžné kolo

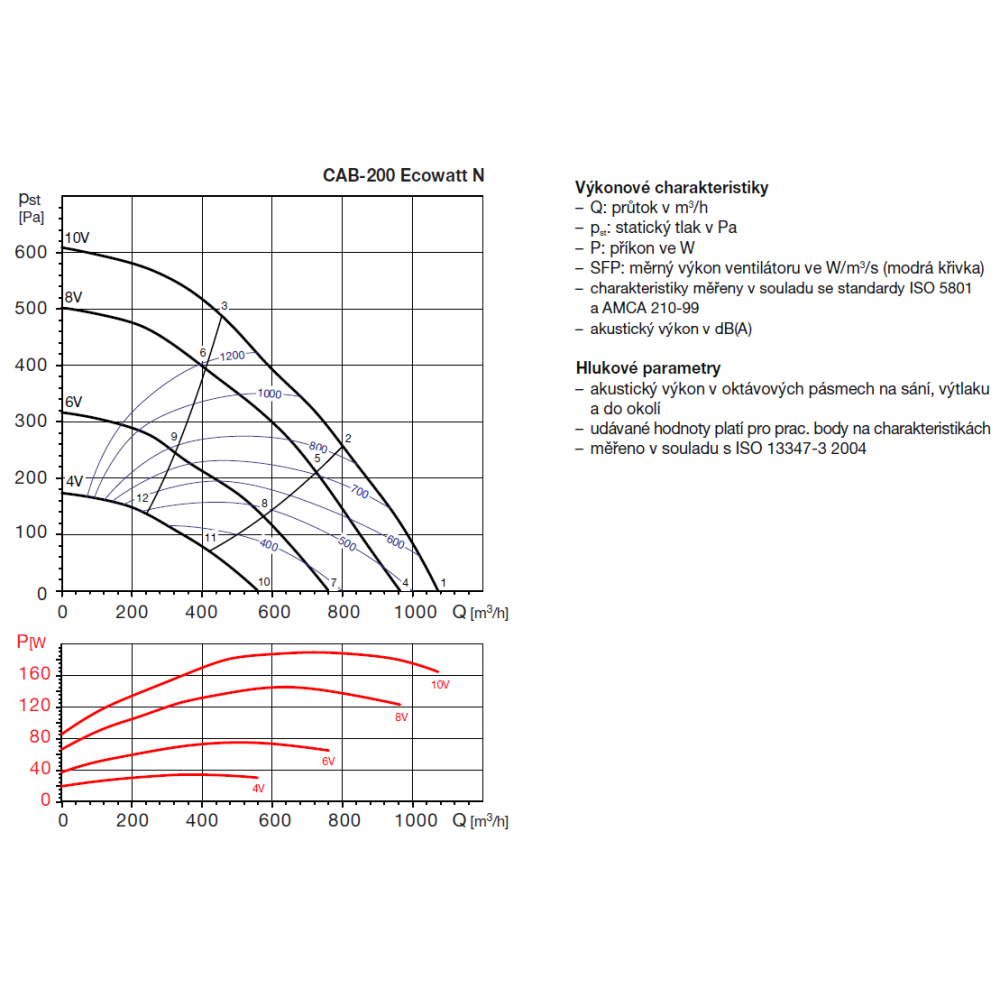

je radiální s dozadu zahnutými lopatkami a je nalisované přímo na vnější rotor motoru. Konstruováno pro průtoky od 100 m³/h do 2 400 m³/h a statický tlak do 500 Pa.

Motor

EC motor s vysokou účinností umístěný uvnitř skříně s tepelnou ochranou proti přetížení. Pracovní teplota -20 °C až +40 °C. Osazený elektronicky komutovaný motor je vhodný pro plynulou regulaci otáček.

Svorkovnice

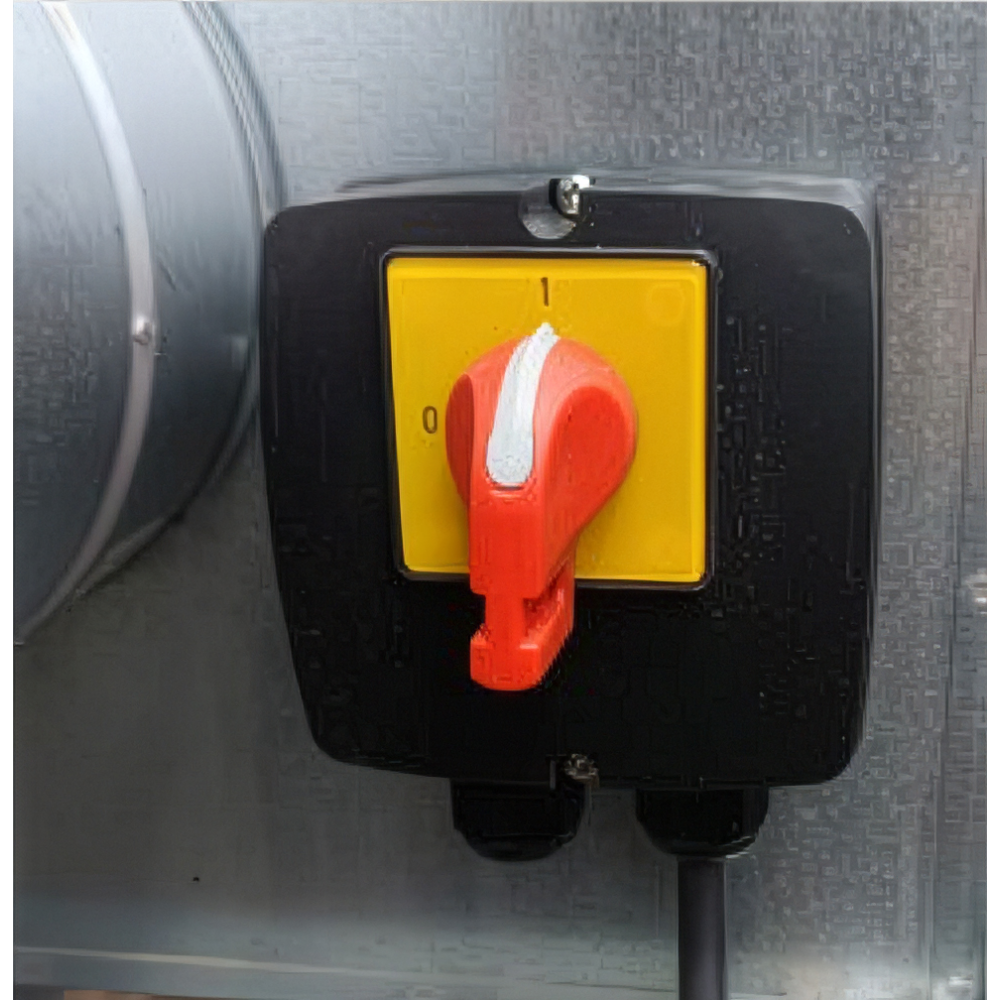

je umístěna uvnitř skříně a je přístupná po odmontování panelu s potenciometrem a bezpečnostním vypínačem vypnuto / zapnuto.

Regulace otáček

• manuální, integrovaný potenciometr – standardní provedení
• manuální, externí potenciometr – plynulé řízení otáček externím potenciometrem
• manuální, externí potenciometr s nastavením min. a max. otáček – plynulé řízení otáček s možností omezení rozsahu otáček pomocí regulátoru
• manuální, čtyřpolohový přepínač – volba jedné ze 4 přednastavených rychlostí pomocí přepínače
• COP (regulace konstantního tlaku) – automatické udržování konstantního statického tlaku v potrubní síti pomocí regulátoru
• CAV (regulace konstantního průtoku vzduchu) – automatické udržování nastaveného průtoku bez ohledu na tlakové ztráty v systému (nutný regulátor doplněný regulačním modulem)
• VAV (regulace dle externího řídicího signálu) – výkon ventilátoru je řízen na základě externího analogového signálu nebo hodnot z připojených čidel

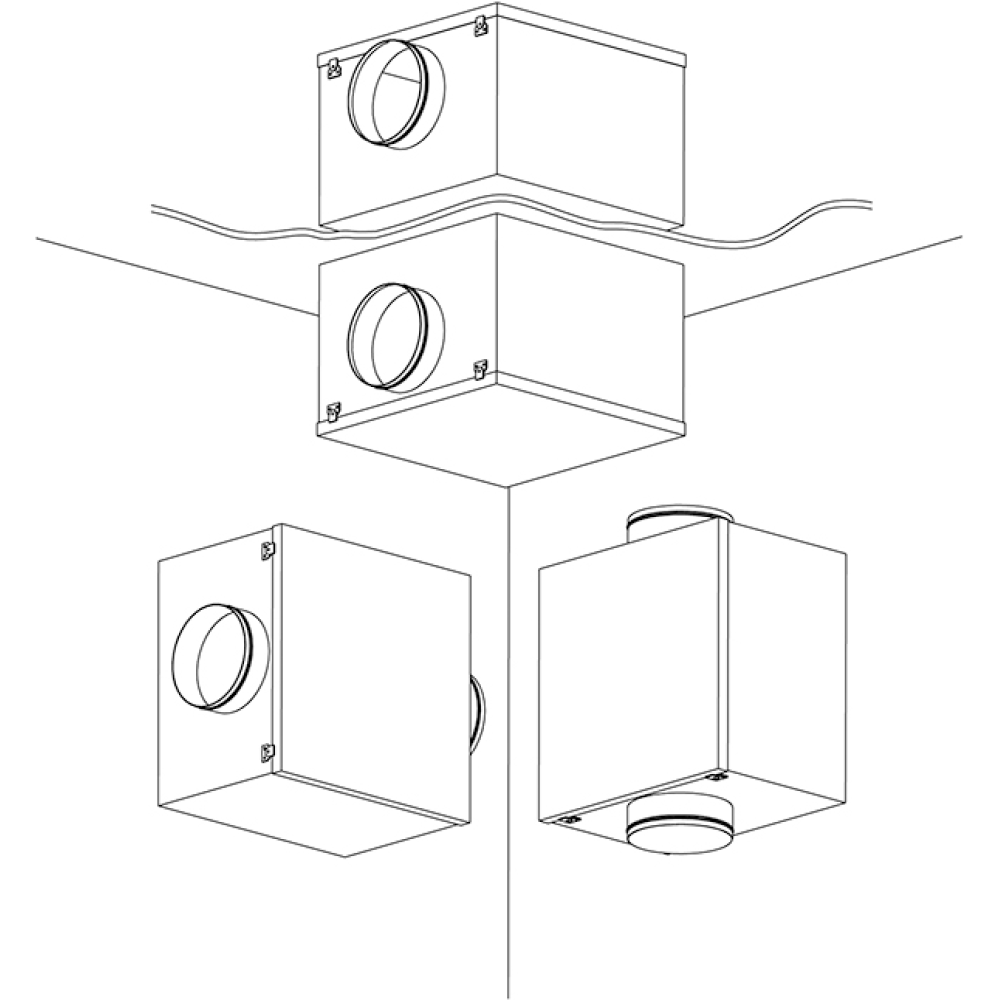

Montáž

je možná v každé poloze osy motoru. Instalace ventilátoru je možná jak do vnitřního, tak i do venkovního prostředí v konfiguraci s potrubím na jedné straně a protidešťovým potrubním kusem na straně druhé. Ventilátor nesmí přenášet mechanické namáhání do potrubních rozvodů. Je nutné použít pružné připojení k potrubí

Pokyny

Ventilátory jsou určeny k odvětrání domů, sociálních zařízení, kanceláří a provozoven. Výhodně lze při instalaci do podhledu použít flexohadice, tvarovky, talířové ventily a další. Ventilátory lze použít ve spojení s hygrostatem nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor.
