Popis produktu
Skříň
je z ocelového, galvanicky pozinkovaného plechu. Skříň je uvnitř opatřena 50 mm vrstvou zvukově izolujícího materiálu. Na skříni jsou kruhová hrdla s jednobřitým těsněním pro připojení flexibilních hadic nebo kruhového potrubí.
Oběžné kolo
je radiální s dozadu zahnutými lopatkami. Oběžné kolo je nalisované přímo na vnější rotor motoru.
Motor
je asynchronní s vnějším rotorem, s tepelnou ochranou, třída izolace B (typ 125–160), třída izolace F (typ 200 a 250). Krytí IP44.
Svorkovnice
je plastová, přišroubovaná na skříni ventilátoru, k otevření je nutno použít nástroj. Krytí IP55.
Regulace otáček
se provádí elektronickými nebo transformátorovými regulátory.
Montáž
je možná v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Pokyny
Ventilátory jsou určeny k odvětrání rodinných domků, sociálních zařízení, kanceláří a provozoven. Výhodně lze při instalaci do podhledu použít flexohadice, tvarovky, rozváděcí skříně a talířové ventily. Ventilátory lze použít ve spojení s kontaktním hygrostatem nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor.

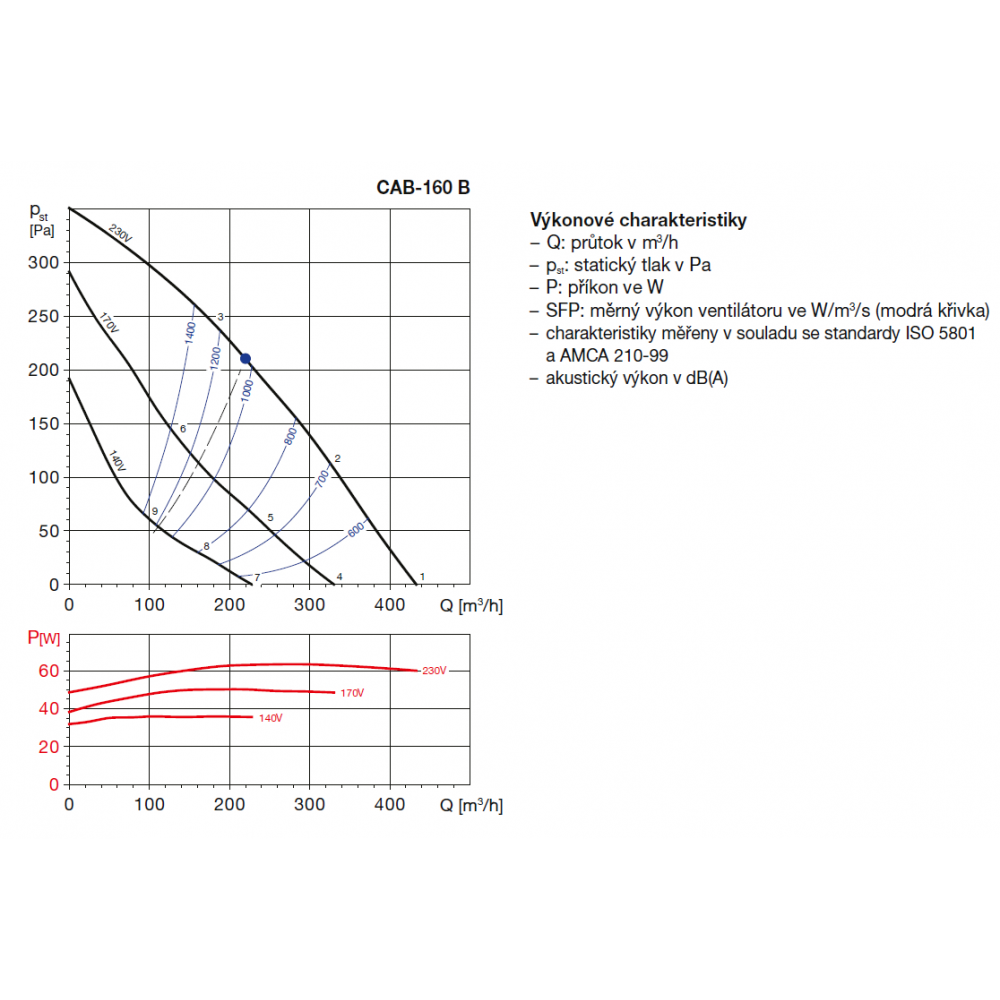

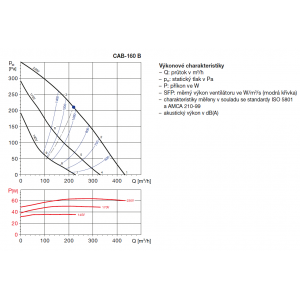

Parametry
| Základní údaje | |
|---|---|
| Typ motoru | AC |
| Montáž | pouze do vnitřního prostředí |
| Typ ventilátoru | radiální |
| Připojení | |
| Průměr připojovacího potrubí na sání | 160 mm |
| Průměr připojovacího potrubí na výtlaku | 160 mm |
| Elektrické parametry | |
| Napájení | 230 V |
| Krytí | IP44 |
| Maximální výkon | 64 W |
| Maximální proud | 0,30 A |
| Další | |
| Maximální teplota vzdušiny | 50 °C |
| Hmotnost | 15,00 kg |
| Doplňkové parametry | |
| Kuličková ložiska | Ano |
| Nastavitelný doběh | Ne |
| Zvuková izolace | Ano |
| Provoz na COP | Ne |
| Provoz na CAV | Ne |
| 2 otáčkové provedení | Ne |
| 3 otáčkové provedení | Ne |
| Modbus RTU | Ne |
| Regulovatelnost | Ano |
Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:
• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
