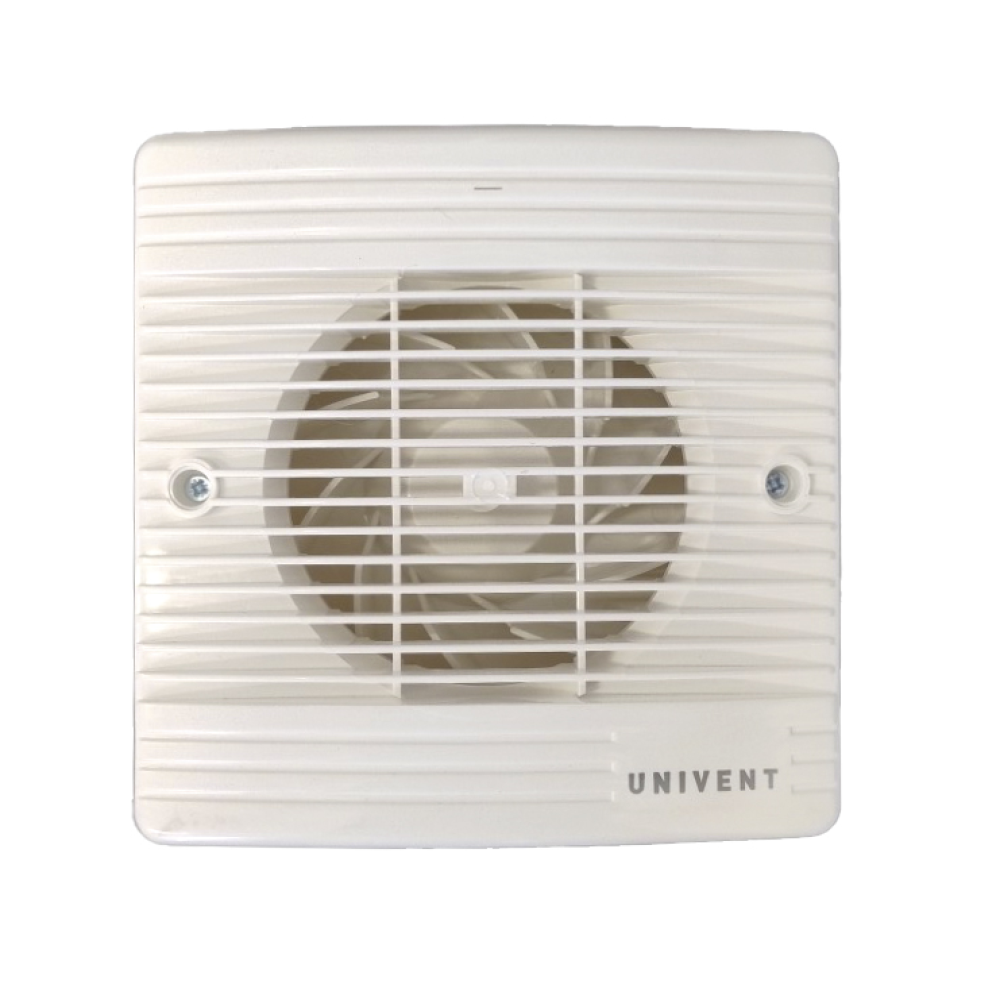

CF 100 P kleiner Radialventilator

Schrank

Er ist aus schlagfestem Kunststoff gefertigt, die Farbe ist weiß. Der Schrank ist für die Wandmontage vorgesehen. Im Ventilatorauslass befindet sich eine Rücklaufklappe.

Laufrad

ist radial mit rückwärts gekrümmten Schaufeln. Es ist aus schlagfestem Kunststoff gefertigt.

Motor

ist asynchron, mit abgeschirmtem Feld und Gleitlagern. Die maximale Betriebsumgebungstemperatur beträgt 40 ˚C. Ausführung mit doppelter Isolierung und Wärmeschutz. Schutzklasse P, PT IP24, andere IP44.

Klemmen

Zugänglich durch Abnehmen des Frontgitters und der Klemmenkastenabdeckung, Anschluss verdeckt.

Drehzahlregelung

erfolgt durch elektronische Drehzahlregler durch Veränderung der Spannung.

Varianten

S - Basisversion
P - Version mit Zugschalter
T - Version mit eingebautem elektronischen Timer, einstellbar von 1 bis 20 Minuten

Montage

Wird an der Wand montiert, grundsätzlich mit horizontaler Achse, um die Lebensdauer der Lager zu erhalten.

Anleitungen

Ventilatoren sind für relativ lange Kanäle mit höherem Druckverlust geeignet.
