VEF 160 plastový talířový ventil odvodní

Plastové talířové ventily pro odvod vzduchu mají snadno nastavitelný středový element pro regulaci průtoku. Talířový ventil je opatřen těsnicí páskou pro utěsnění v montážním kroužku. Plastové ventily je možné čistit slabými roztoky neagresivních saponátů. Ventily VEF jsou vyrobeny z polypropylenu, barva bílá (RAL9003). Odolávají některým zředěným chemikáliím. Velmi výhodný aerodynamický tvar snižuje hluk ventilu a významně snižuje riziko přeslechového hluku. Montážní rámečky jsou z pozinkovaného plechu.

• pro odvod vzduchu vhodný do domácností, kanceláří apod.
• dobré nastavovací parametry
• nízká hladina hluku
• rychlá a snadná instalace
• snadné měření průtoku vzduchu
• nízká tlaková ztráta
• teplota okolí do 100 ˚C
• odolnost proti některým chemikáliím

Instalace

Ventily se zasunují pomocí plochých pružin do zděře VLZ, která umožňuje upevnění¨ventilu do stropní konstrukce nebo do zdi. Z jedné strany zděře se zasouvá talířový ventil, z druhé strany se nasadí ohebná flexohadice a spoj se upevní pomocí ocelové nebo nylonové upínací pásky. Zděř lze upevnit i do kruhového potrubí.

Měření a regulace

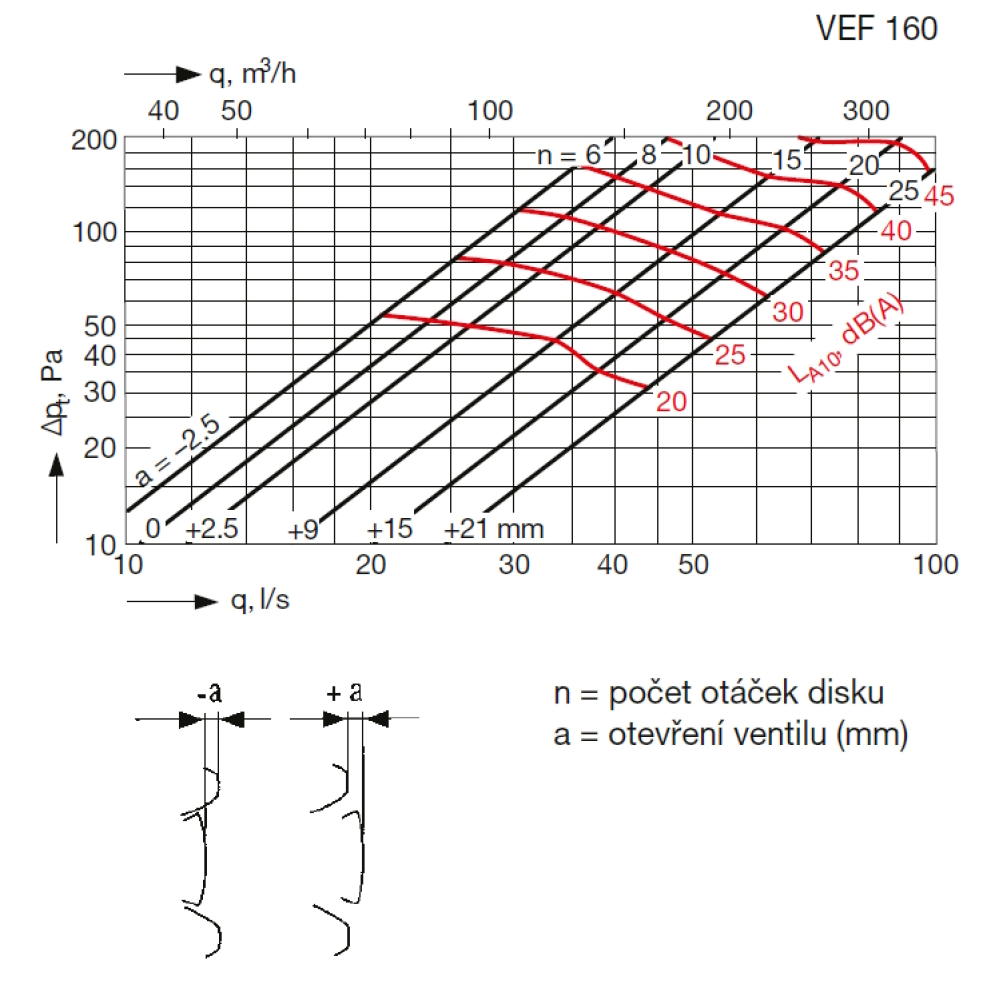

Regulace průtoku vzduchu se provádí otáčením středového disku, kterým se mění otevření ventilu „a“ (mm). Měření průtoku vzduchu se provádí jako měření diference tlaků za použití měřicí trubice. Bližší informace viz diagramy. Závislost průtoku a tlakové ztráty na otevření ventilu „a“ je vyjádřena vztahem:

q = k √Δpm (l/s),(Pa)
