VarioflowBOX COMF EVO 315-MP regulátor variabilního průtoku vzduchu

Funkce

Regulátor variabilního průtoku (VAV regulátor) slouží pro autonomní regulaci množství větraného vzduchu jedné zóny v centrálních větracích systémech.

Konstrukce

VAV regulátor VarioflowBOX COMF EVO se skládá z dvojice tubusů (přívodního a odvodního) vybavených lištami pro ukotvení do nosné konstrukce, elektrického rozvaděče s napájecí jednotkou VARIOSU 24-10 umístěných na lištách jednoho z tubusů a malé krabičky obsahující boostové časovače (Varioboost 24 VAC). Pro Varioboost 24 VAC je u elektrického rozvaděče umístěna DIN lišta pro jeho osazení; alternativně může být osazen v bytovém rozvaděči. Pro připojení na kruhové potrubí jsou oba tubusy vybaveny břitovým těsněním. Jednotlivé díly jsou vyrobeny z pozinkovaného ocelového plechu. Konstrukční řešení se liší pro dimenze 100 až 160 a 200 až 400. První z uvedených mají servopohony umístěné společně s regulačními klapkami uvnitř tubusů a průtok vzduchu je měřen pomocí termoanemometru. Druhá konstrukční varianta využívá měření průtoku na základě tlakové diference měřené sondou uvnitř každého tubusu. Servopohony jsou v této variantě osazeny na plášti a jsou vybaveny tlakovým snímačem průtoku vzduchu. Regulační klapky umístěné v každém z tubusů mají v uzavřeném stavu těsnost třídy 2 dle EN 1751, kromě DN 100, která má pouze třídu 3.

Elektro

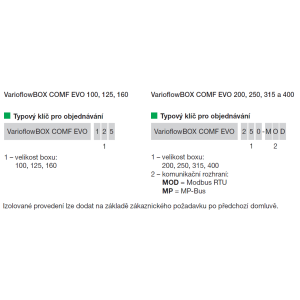

Napájecí napětí je 1x230 V/50 Hz. VarioflowBOX COMF EVO je vybaven napájecí jednotkou 230 V/24 V s připojovacím kabelem ukončeným vidlicí na 230 V s ochranným vodičem. Průtok vzduchu lze regulovat analogovým signálem 0–10 V nebo dvěma bezpotenciálovými kontakty (BOOSTy). Časový doběh funkce BOOST je pevně nastaven na 7 nebo 15 minut. Regulované množství vzduchu v přívodním tubusu je stejné jako v odvodním tubusu (VPŘÍVOD = VODVOD). Stupeň krytí elektrického rozvaděče je IP44. Komunikační rozhraní pro řídicí systém lze volit mezi Modbus RTU nebo MP-Bus u dimenzí 200, 250, 315 a 400. U dimenzí 100, 125 a 160 je pouze MP-bus.

Montáž

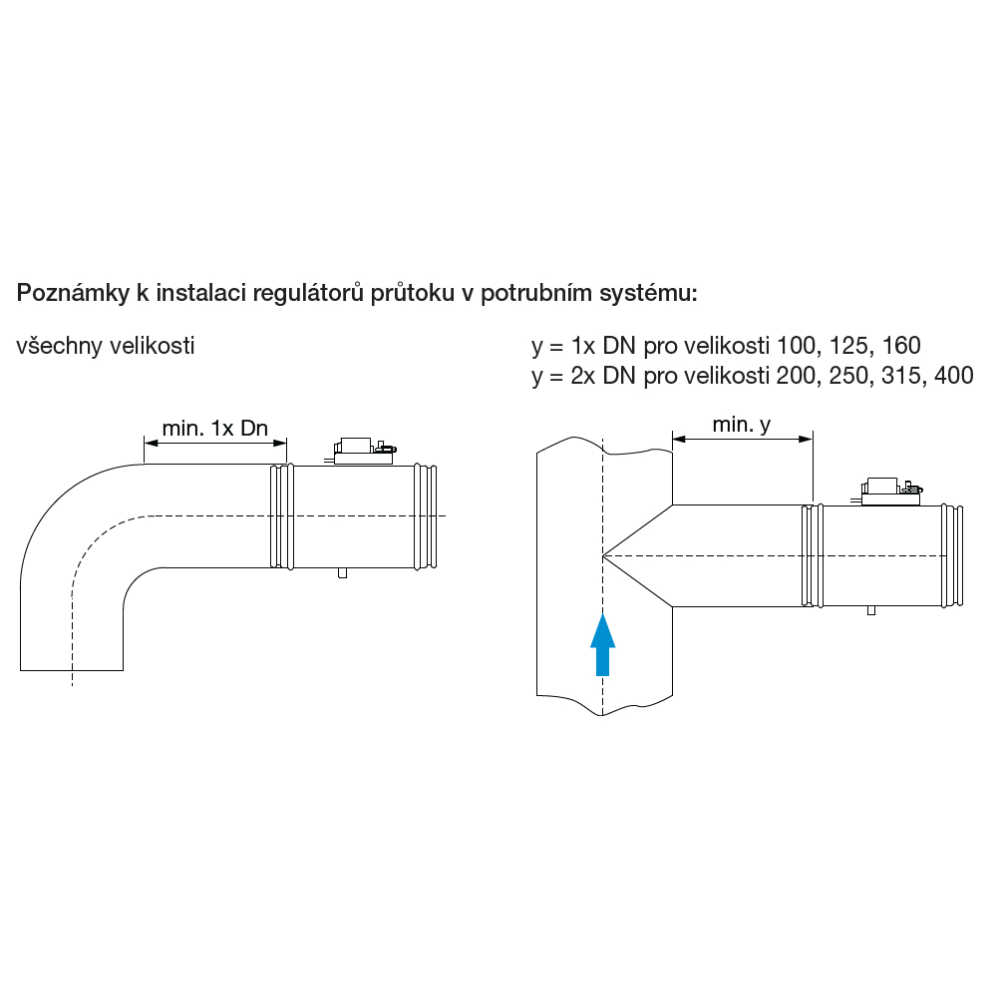

Montáž na stěnu nebo pod strop se směry proudu vzduchu vodorovně nebo svisle. Je nutné dodržet směry proudění vzduchu, které jsou na tubusech vyobrazeny šipkami. Je nutné zajistit dostatečný přístup pro možnost servisu a údržby regulátoru. Před VAV regulátorem je nutné ve směru proudění vzduchu zajistit rovný kus potrubí před vstupem do tubusů v délce:
• 1x D pro DN 100, 125 a 160
• 2x D pro DN 200, 250, 315 a 400

Provozní podmínky

Maximální rychlost proudícího vzduchu je pro dimenze 100, 125 a 160 7 m/s, pro dimenze 200, 250, 315 a 400 je 12 m/s. Minimální rychlost proudícího vzduchu je pro dimenze 100, 125 a 160 0,3 m/s, pro dimenze 200, 250, 315 a 400 je 2 m/s. Ve výrobním závodě je možné nastavení rozsahu průtoků vzduchu rozdílné od standardních rozsahů uvedených v tabulce technických parametrů (nutno specifikovat rozsah Vmin a Vmax při objednávce). Maximální možný rozdíl tlaků před a za klapkou je
900 Pa. Rozsah teplot dopravovaného vzduchu by měl být od 0 °C do + 50 °C a maximální relativní vlhkost proudícího vzduchu do 95 % (musí být zabráněno vzniku kondenzace na povrchu či uvnitř tubusů). Vzduch proudící tubusy musí být bez lepivých a abrazivních příměsí, aby nedocházelo k zanášení sond snímače rychlosti proudění či tlaku a regulační klapky.

Příslušenství

Nástěnné ovladače v případě VAV regulátoru VarioflowBOX COMF EVO nejsou nutné. Detailnější informace o ovladačích najdete v sekci Možnosti ovládání.
• nástěnné ovladače Belimo:
   • CRP24-B1
   • CRA24-B1P
   • CRA24-B3
• nástěnné ovladače ABB:
   • Design Zoni
   • Design Swing (L)
   • Design Tango
   • Design Levit (M)
   • Design Time (Arbo)
   • Design Future linear
   • Design Solo (carat)
   • Design Busch-axcent
• MSKM-KB klapka pro zónování na odtahové větvi (přednostní odsávání z kuchyně)
