Skříň
je svařena z ocelového plechu odolného proti korozi s žárově pozinkovaným povrchem, s přírubami pro připojení do kruhového potrubí. Ventilátor je certifikovaný podle ČSN EN 12 101-3 jako zařízení vhodné pro odvod tepla a kouře.
Oběžné kolo
je vyrobeno z Al slitiny a je staticky i dynamicky vyváženo. Od velikosti 710 s ocelovým nábojem. Nastavení úhlu listu oběžného kola je provedeno výrobcem, možné úhly natočení jsou uvedeny ve výkonových charakteristikách.

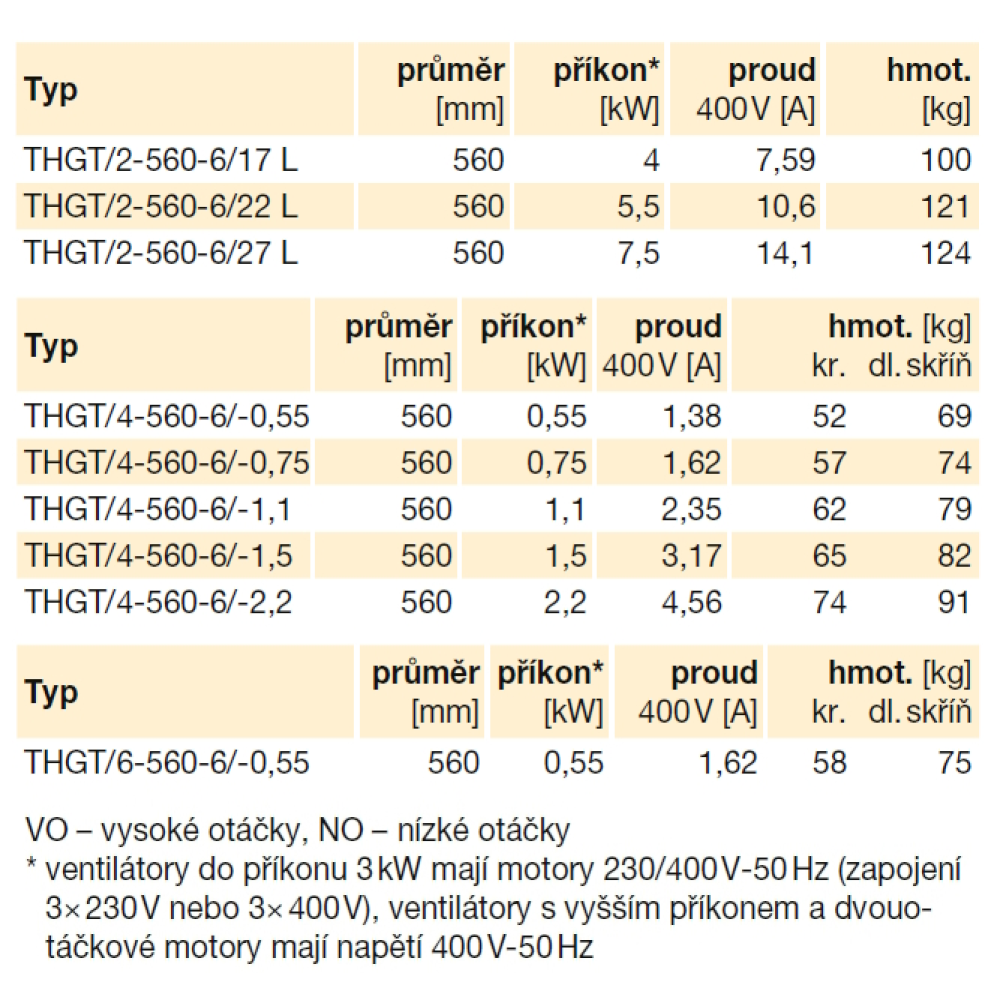

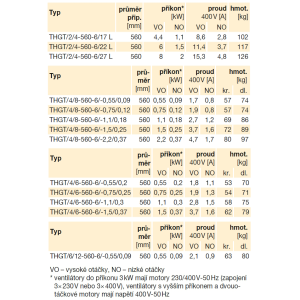

Motor
je asynchronní s kotvou nakrátko. Motory jsou 3-fázové pro napětí 230/400 V do výkonu 3 kW a 3-fázové pro napětí 400 V pro vyšší výkony a dvouotáčkové motory. Provozní teplota pro větrání do 40 °C, v případě požáru dle klasifikace F400(120), na dotaz F300 / F200 (120). Krytí motoru IP55, třída izolace H. Třída účinnosti IE3.
Svorkovnice
standardně u krátké skříně interní, u dlouhé skříně externí. Na objednávku externí svorkovnice pro krátkou skříň a servisní dvířka pro dlouhou skříň.
Regulace otáček
Regulace ventilátorů v případě odvodu kouře a tepla není možná. V režimu provozního větrání je regulace možná frekvenčním měničem. Respektujte údaje na štítku elektromotoru.
Směr průtoku
je standardně od oběžného kola k motoru (tzn. směr B, od motoru k oběžnému kolu je směr A).
Pokyny
Ventilátory jsou vhodné pro vzduchotechnické aplikace a s výhodou se uplatní tam, kde požadujeme od ventilátorů vysoký průtok a zároveň je požadavek funkce ventilátoru pro odvod tepla a kouře.
Upozornění
Při montáži a projektování je nutno dodržet veškerá doporučení výrobce, která jsou z hlediska výkonových parametrů shodná s axiálními ventilátory TGT.
Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:
• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
