Odeslat e-mailPopis produktu

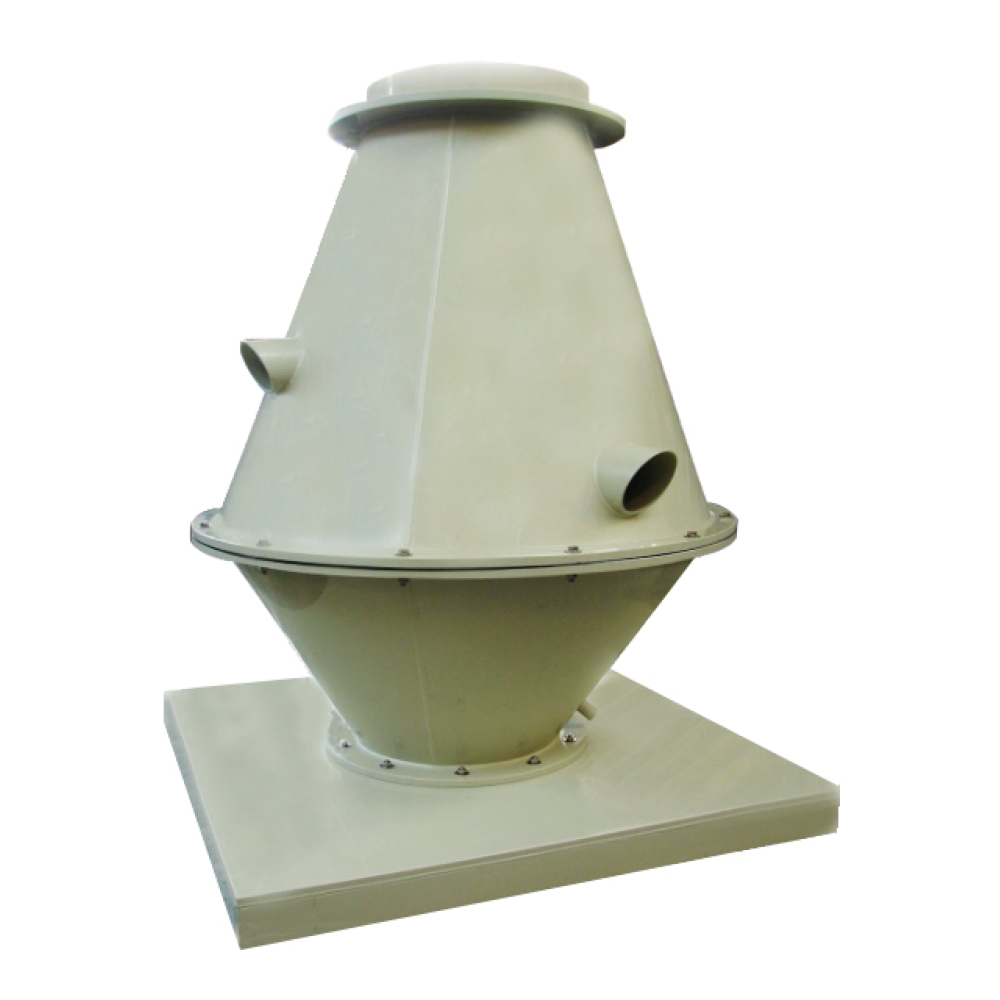

Skříň
je standardně vyrobena svařováním z PP nebo PPel (na vyžádání PVC). Na spoje jsou použity nerezové šrouby. Montážní podstavec je vyroben litím PE, PEel a PPel. Konzole pro potrubní montáž je vyrobena z ocelového plechu se základovým nátěrem.
Oběžné kolo
je radiální, vyrobené svařováním z PP (na vyžádání PPel nebo PVC).
Motor
4 nebo 6 pólový jednofázový nebo třífázový asynchronní motor, třída izolace F, kuličková ložiska s tukovou náplní na dobu životnosti. Motor je umístěn mimo proud vzdušiny. Krytí IP55. Víceotáčkové provedení, provedení do prostředí s nebezpečím výbuchu nebo do venkovního prostředí na dotaz.
Svorkovnice
je umístěna na motoru.
Regulace otáček
se provádí frekvenčním měničem. Motory jsou navrženy tak, aby pokryly celé výkonové pole ventilátoru. Jsou-li požadovány jiné než jmenovité otáčky, použije se frekvenční měnič.
Montáž
se provádí na základnu nebo na konzole pro horizontální montáž.
Hluk

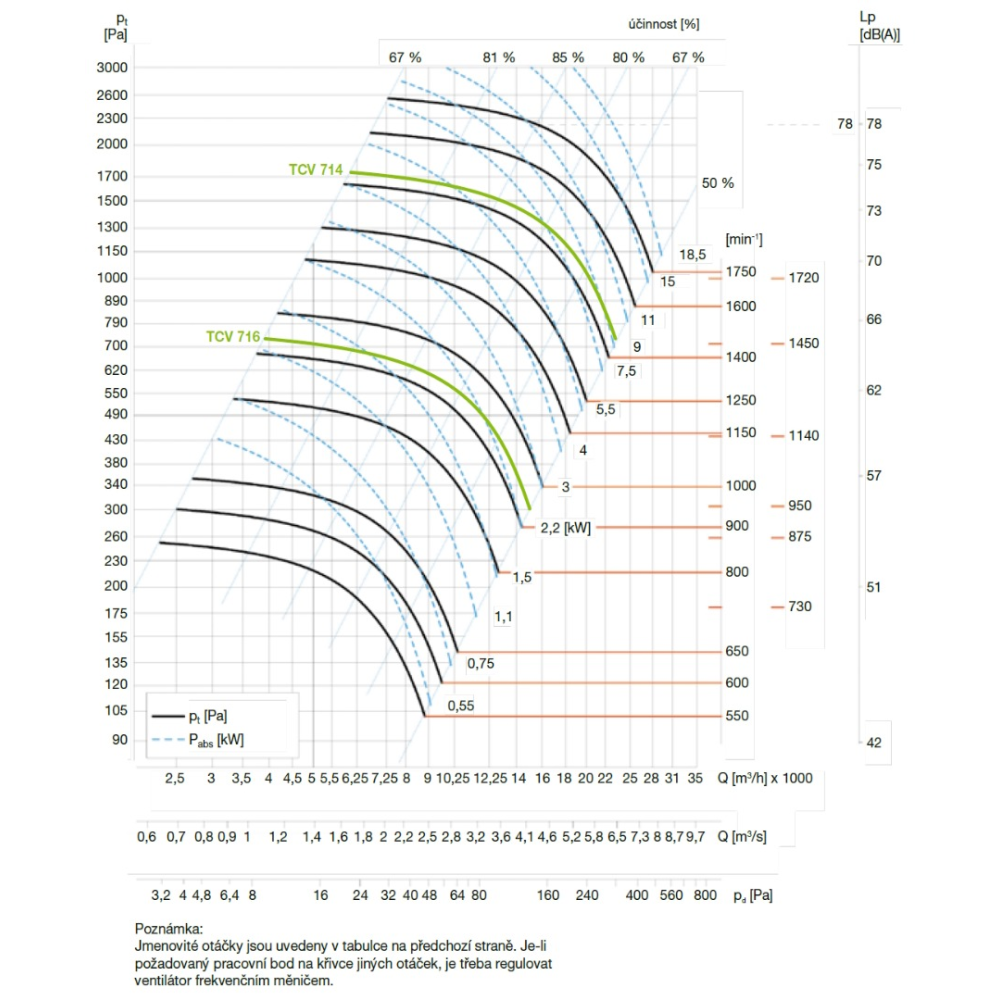

Hladina akustického tlaku ve vzdálenosti 1,5 m ve volném akustickém poli se odečte na stupnici Lp výkonového diagramu z průsečíku křivky otáček a přímky nejvyšší

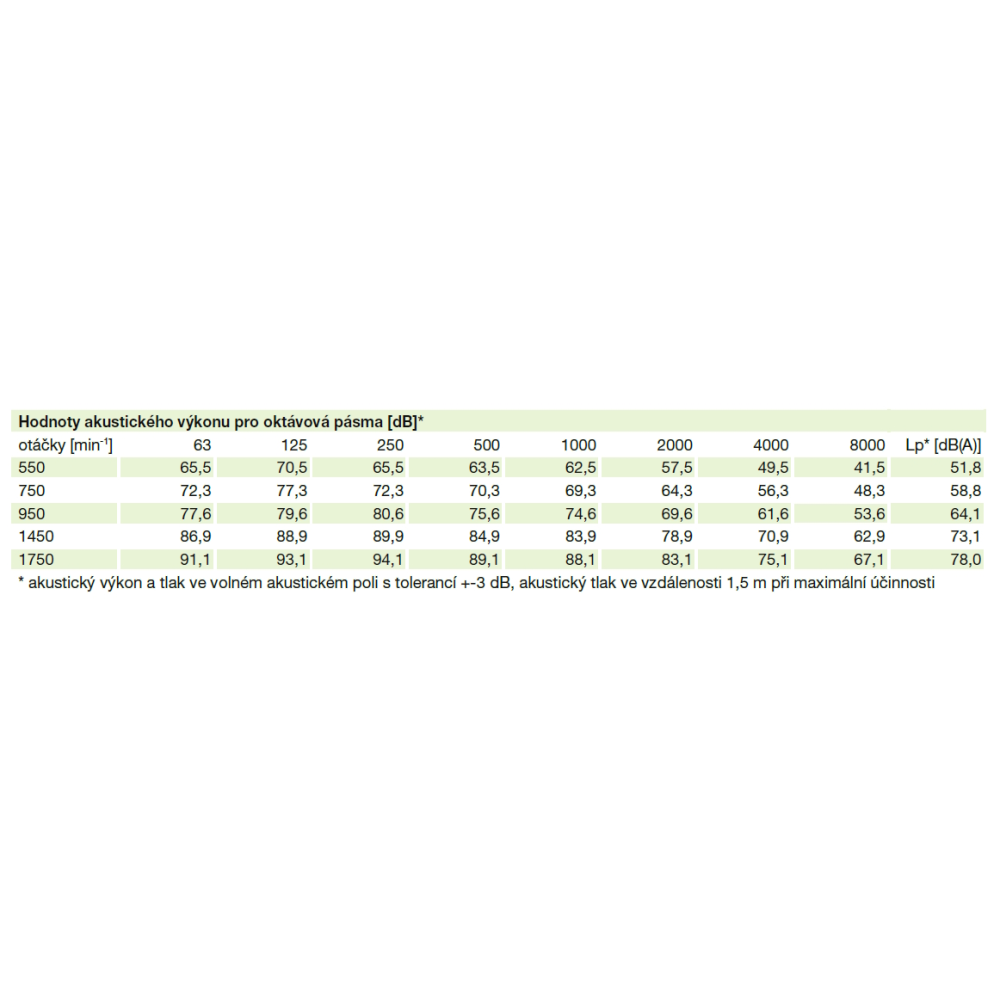

účinnosti. Akustický výkon v jednotlivých oktávových pásmech pro různé hodnoty otáček je uveden v tabulce pod diagramem. Hodnoty jsou měřeny s tolerancí ±3 dB.
Příslušenství
• VFVN frekvenční měnič pro třífázové motory
• VFTM, VFKB frekvenční měniče
• vypínač ON/OFF
• pružná spojka včetně spon sání/výtlak
• základová deska
Pokyny
Ventilátory jsou svojí konstrukcí vhodné pro dlouhé vzduchovody v různých technologických a vzduchotechnických aplikacích, v chemickém průmyslu, petrochemii a laboratořích. Nehodí se pro odsávání dřevního prachu a drtě, ani jiných hořlavých nebo výbušných směsí. Ventilátory je třeba spouštět až po připojení na potrubní trasu, aby nedošlo k přetížení motoru.
Upozornění
Materiál skříně a kola lze volit v uvedeném rozsahu podle potřeby konkrétního projektu a je třeba jej uvést ve specifikaci ventilátoru.

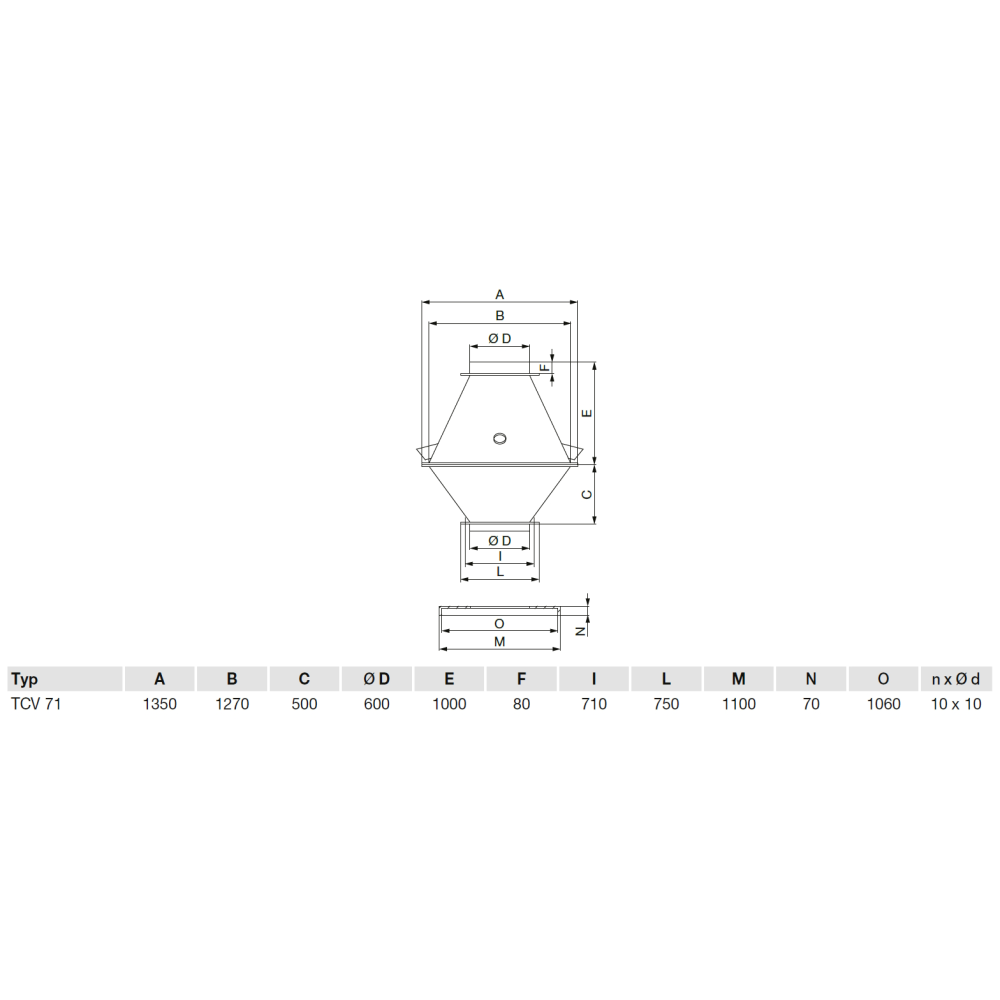

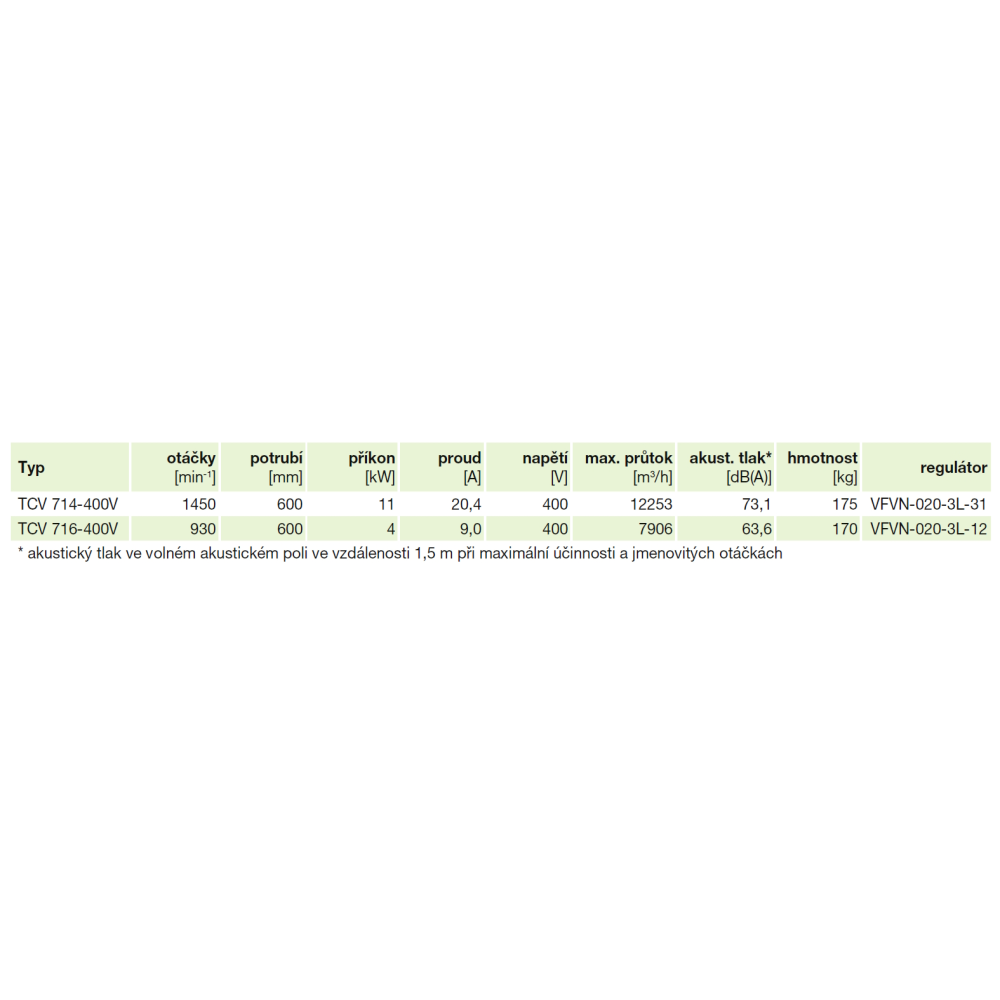

Parametry
| Základní údaje | |
|---|---|
| Typ ventilátoru | radiální |
| Zařazení nebezpečného prostoru | II 2 G (na dotaz) |
| Skupina výbušnosti | IIB+H2, motor IIC (na dotaz) |
| Teplotní třída | T4 (na dotaz) |
| Typ ochrany proti výbuchu | d (na dotaz) |
| Materiál ventilátoru | Polyprophylen |
| Montáž | Montážní podstavec |
| Hmotnost | 170,00 kg |
| Připojení | |
| Průměr připojovacího potrubí na sání | 600 mm |
| Průměr připojovacího potrubí na výtlaku | 600 mm |
| Elektrické parametry | |
| Napájení | 400 V |
| Krytí | IP55 |
| Typ motoru | AC |
| Maximální příkon | 4 000 W |
| Maximální proud | 9,00 A |
| Vybavení | |
| Zpětná klapka | Ne |
| Zpožděný doběh | Ne |
| Nastavitelný doběh | Ne |
| Hygrostat | Ne |
| Pohybové čidlo | Ne |
| Regulovatelnost | Ano |
| Filtr částic | Ne |
| Více sacích hrdel | Ne |
| Zvuková izolace | Ne |
| Kuličková ložiska | Ano |
| Další | |
| Maximální otáčky | 930 min⁻¹ |
Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:
• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
