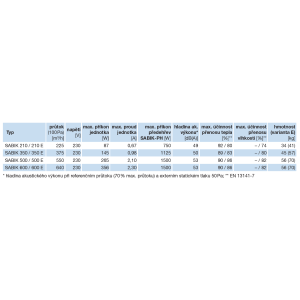

SABIK 500 rezidenční rekuperační jednotka

Skříň

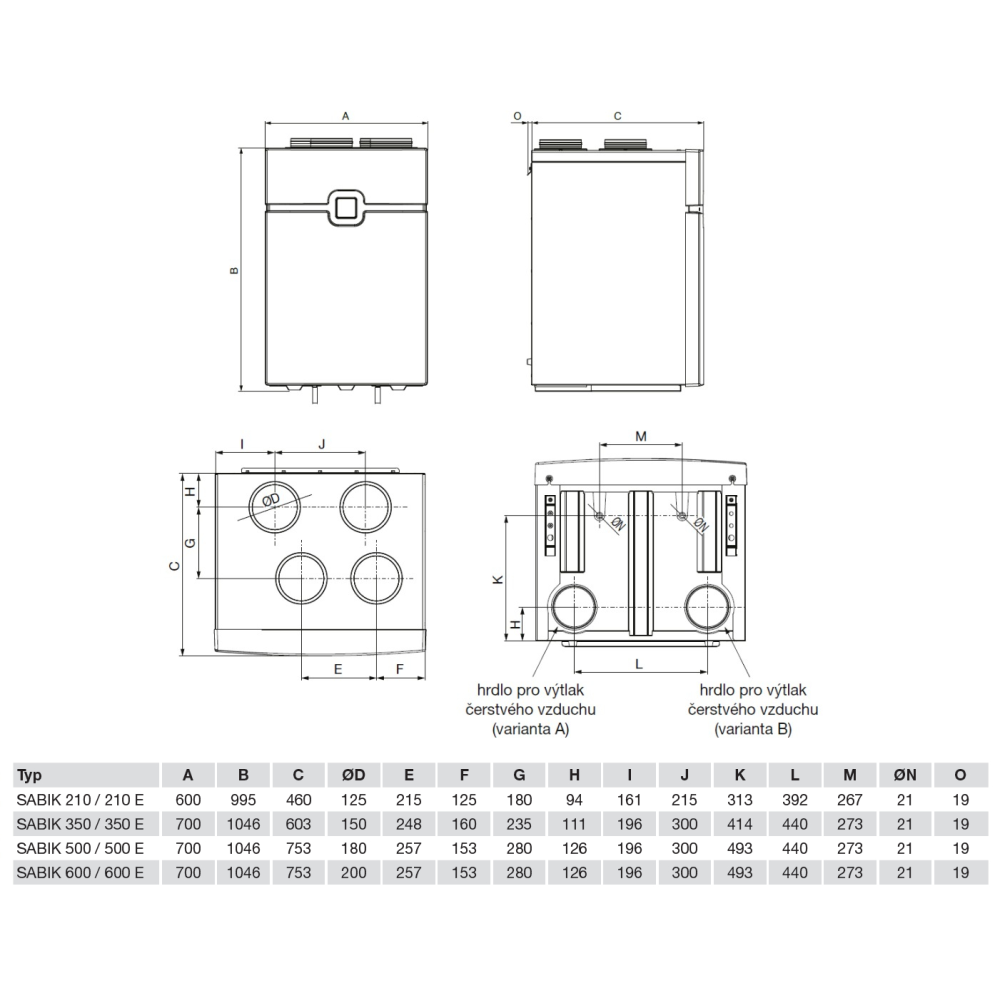

je vyrobena z ocelového galvanicky pozinkovaného plechu a je nalakována práškovou barvou v šedobílé kombinaci. Vnitřní konstrukce je z vysoce kvalitního EPP. Na horní straně jednotky jsou 4 hrdla o průměru dle výkonu jednotky. Jednotka SABIK má navíc hrdlo pro výtlak čerstvého vzduchu na spodní straně skříně. Pravé nebo levé provedení získáme přepnutím přepínače na řídicí elektronice jednotky (po sejmutí předního krytu).

Ventilátory

Na výtlaku a sání jsou radiální ventilátory s dozadu zahnutými lopatkami.

Motory

Jednofázové EC motory 230 V / 50 Hz.

Rekuperátor

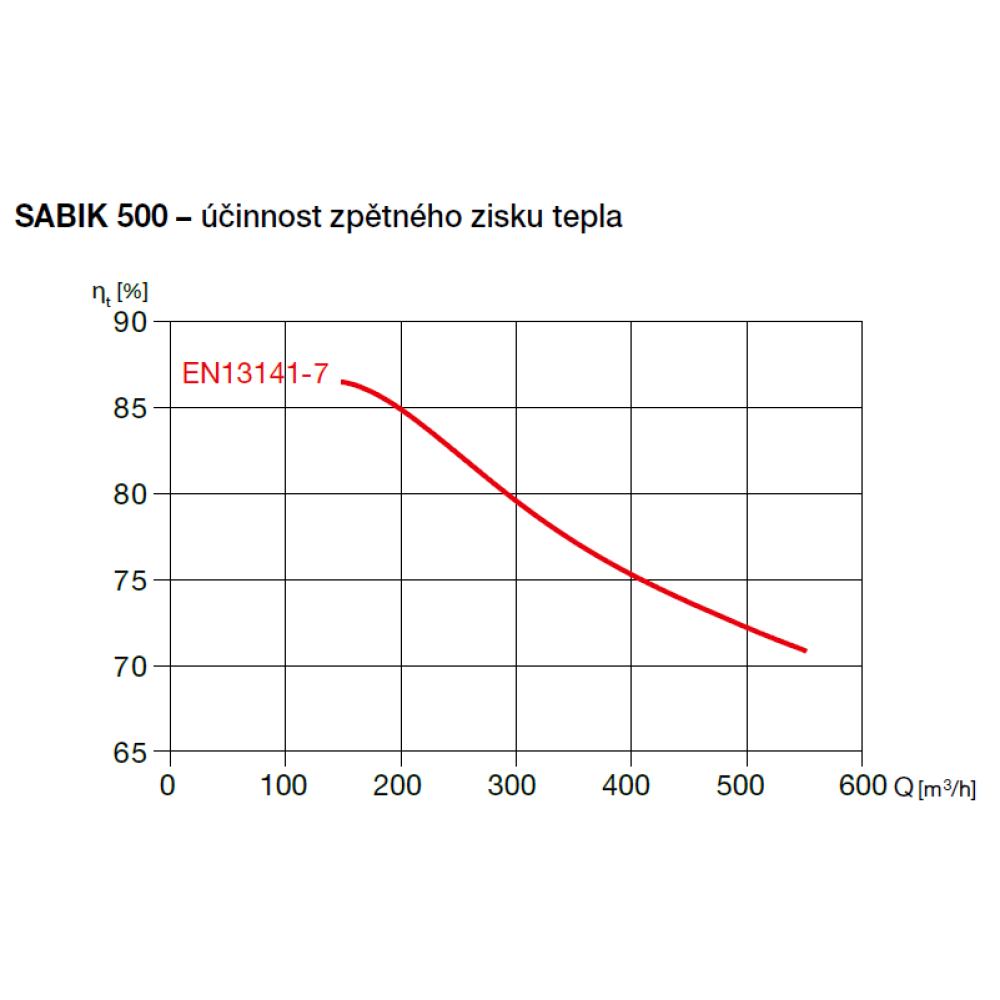

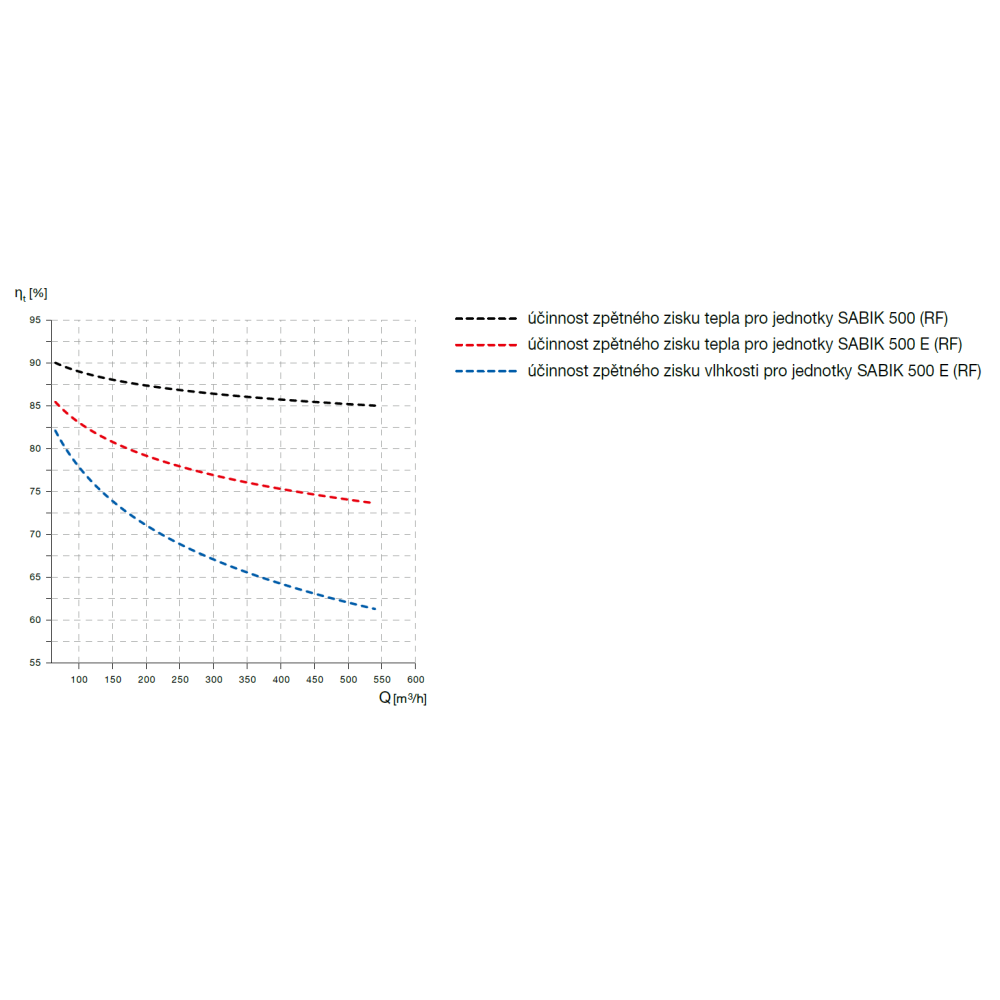

Jednotka SABIK je vybavena protiproudým výměníkem s účinnostní zpětného zisku tepla až 94 %. Varianta E je vybavena protiproudým entalpickým výměníkem s účinností zpětného zisku tepla až 86 % a účinností zpětného zisku vlhkosti až 82 %. Výměník je přístupný po otevření čelního panelu. Pro letní provoz je jednotka vybavena obtokem (bypass).

Filtry

Na sání čerstvého i odpadního vzduchu jsou standardně deskové filtry G4 (ISO coarse 65 %). Jako příslušenství na sání čerstvého vzduchu lze dodat filtr F7 (ISO ePM1 50 %).

Náhradní filtry:

• AFR-SABIK 210 G4/G4, set 2 ks
• AFR-SABIK 210 F7/G4, set 2 ks
• AFR-SABIK 350 G4/G4, set 2 ks
• AFR-SABIK 350 F7/G4, set 2 ks
• AFR-SABIK 500/600 G4/G4, set 2 ks
• AFR-SABIK 500/600 F7/G4, set 2 ks

Regulace

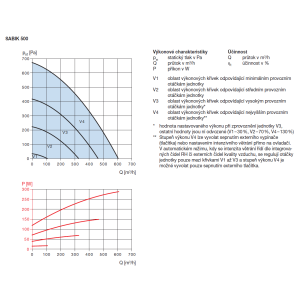

Jednotka je vybavena plně automatickým řídicím systémem, který v kombinaci se čtyřmi senzory teploty a relativní vlhkosti zajišťuje plynulou regulaci otáček dle aktuálního požadavku, bez nutnosti jakéhokoliv dalšího zásahu do ovládání jednotky. Ve výkonových charakteristikách jsou vyznačeny křivky pro jednotlivé otáčky (podrobnosti viz návod k obsluze). Designový drátový ovladač umožňuje manuální přepínání otáček ventilátorů, ovládání by-passu, zapnutí funkce intenzivní větrání (boost), aktivaci automatického provozu, nočního vychlazování a signalizaci zanesení filtrů. Ve variantě RF je jednotka doplněna radiofrekvenčním dálkovým ovládačem, který umožnuje manuální přepínání otáček ventilátorů a aktivaci automatického provozu. Další nastavení jednotky se provádí pomocí DIP přepínačů a potenciometrů na řídicí elektronice jednotky (po sejmutí předního krytu). Jednotka má čtyři přednastavené týdenní programy, z nichž jeden umožňuje automatický provoz od čidla vlhkosti, vestavného senzoru VOC (volitelné příslušenství) nebo nadřazeného analogového signálu 0–10 V. Jednotky SABIK je možné doplnit o vestavný modul zajišťující regulaci na konstantní průtok vzduchu SABIK-NEMBUS-SF. Pomocí externího modulu SPCM je umožněn přístup k platformě ConnectAir (cloud S&P).

Elektrické připojení

Jednotka je určena pro přímé napojení síťovou zástrčkou do zásuvky. Napájení je jednofázové 230 V / 50 Hz.

Montáž

Jednotka je určena k vertikální montáži do vnitřních prostor s minimální teplotou 12 °C, montáž na stěnu (součástí dodávky jsou držáky pro upevnění na stěnu). Pro zajištění většího odsazení od stěny je k dispozici volitelná montážní konzole SABIK-WMC. Jednotka musí být namontována tak, aby byl zajištěn dostatek prostoru pro otevření víka jednotky, výměnu filtrů, připojení odvodu kondenzátu (DN20) na odpad se sifonovým pachovým uzávěrem a pro provádění periodických revizí elektroinstalace.

Hluk

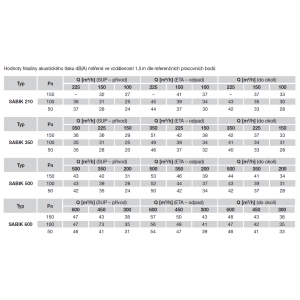

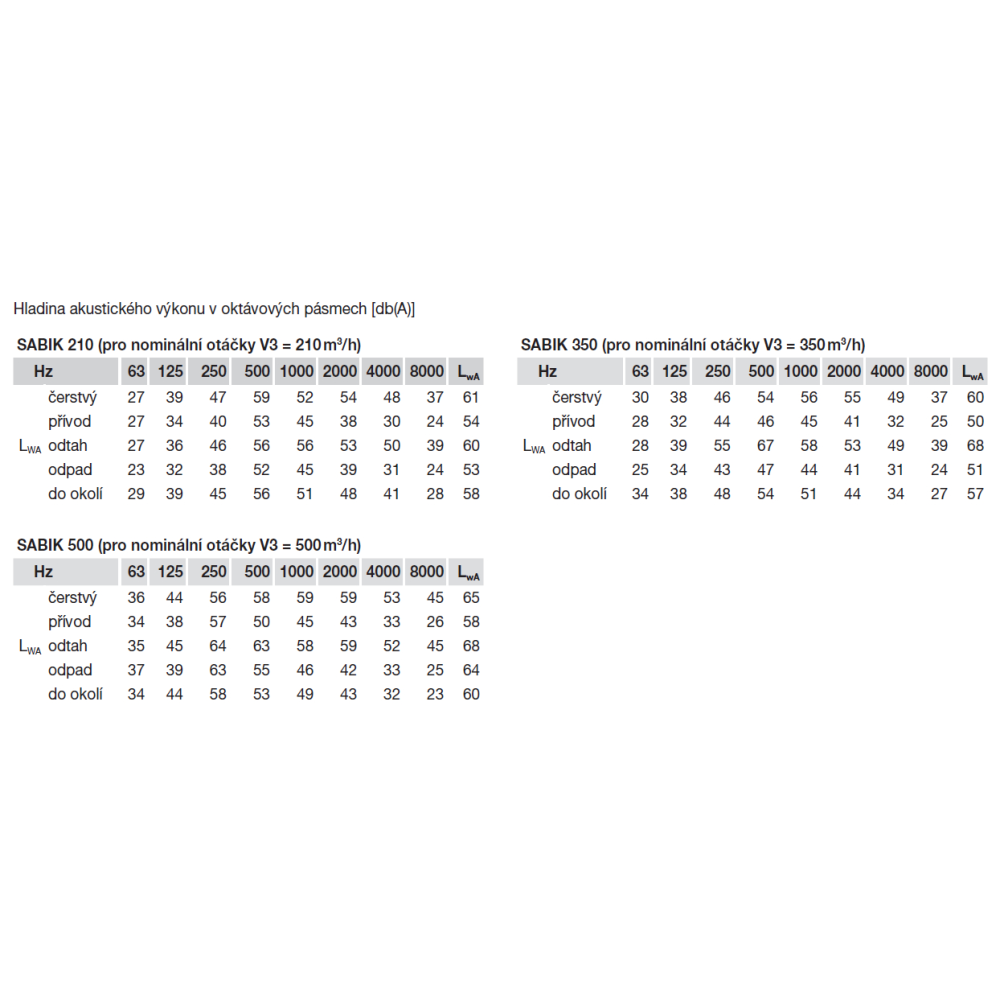

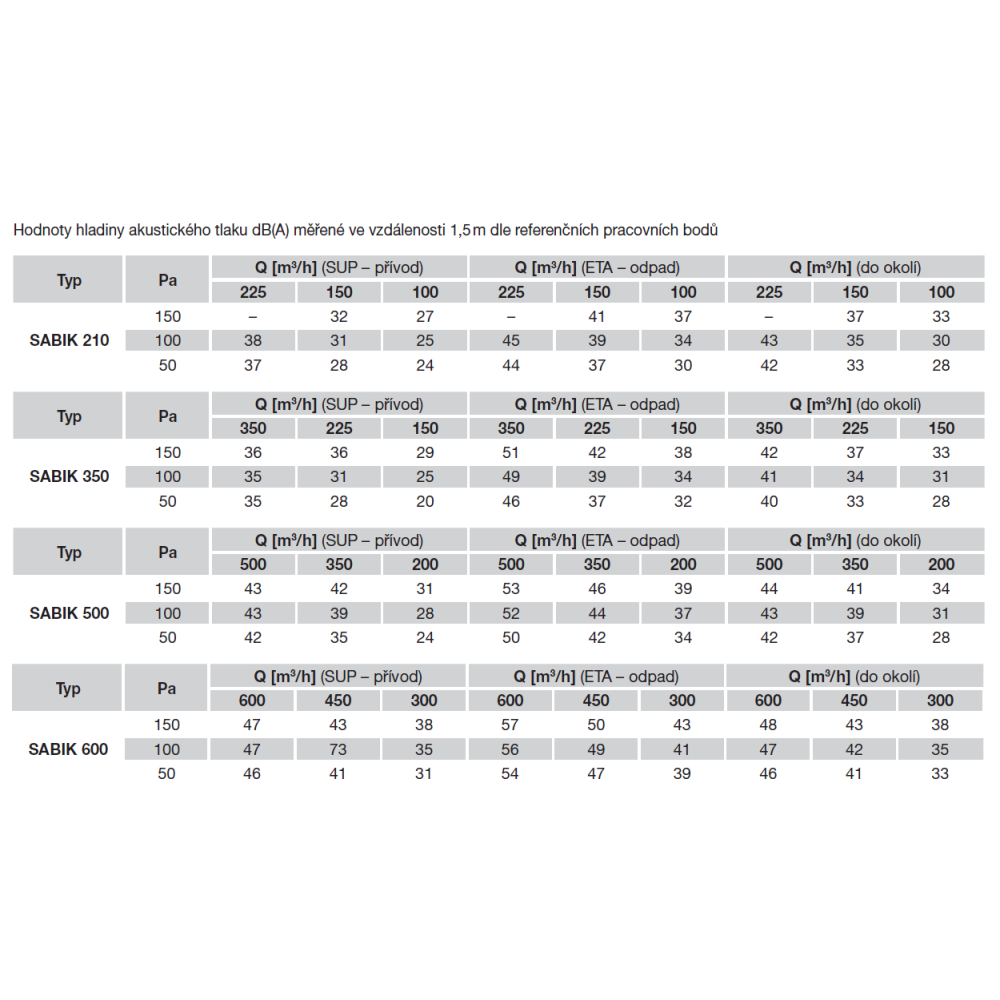

V tabulkách je uveden akustický tlak měřený ve volném akustickém poli ve vzdálenosti 1,5 m.

Přislušenstvi VZT

• ED Flex^® System kruhové rozvody
• AIRSENS prostorová čidla
• SABIK-WMC montážní konzole
• SABIK-PH vestavný předehřev
• SABIK-VOC vestavné čidlo VOC
• SABIK-NEMBUS-SF modul pro konstantní průtok vzduchu
• SPCM komunikační modul
• SONOULTRA flexibilní tlumič hluku
• SF-P 138 sifon s uzávěrem

Pokyny

Jednotku lze vybavit vestavným předehřevem SABIK-PH. V případě požadavku lze na dohřev přívodního vzduchu použít potrubní ohřívače MBE a MBW s odpovídajícími regulačními prvky.

Informace

Větrací jednotka určená do bytové výstavby nebo do rodinných domů. Vyznačuje se jednoduchou montáží, minimálními nároky na ovládání a údržbu a velice úsporným provozem. Snadné přepnutí mezi levým a pravým provedením. Všechny jednotky jsou certifikovány systémem „Passive House“.

Upozornění

Rekuperační jednotka SABIK 500 je součástí programu Nová zelená úsporám pod kódem SVT30865.
