SABIK 350 E rezidenční rekuperační jednotka s entalpickým výměníkem

Větrací jednotka s rekuperací tepla s vysokou účinností a nízkou spotřebou určená do bytové výstavby nebo do rodinných domů.
Více informací
B2B přístup pro firemní zákazníky – informujte se na podmínky
73 505,00 Kč bez DPH
88 941,05 Kč s DPH
dostupnost: na dotaz [9.12.2024, 16:10] Aktualizovat

Vložit do on-line návrhového programu

Kód produktu: SP306200050
EAN: 8445325117552
Popis produktu
Skříň

Skříň je vyrobena z ocelového galvanicky pozinkovaného plechu a je nalakována práškovou barvou v šedobílé kombinaci. Vnitřní konstrukce je z vysoce kvalitního EPP. Na horní straně jednotky jsou 4 hrdla o průměru dle velikosti jednotky. Jednotka SABIK má navíc hrdlo pro výtlak čerstvého vzduchu na spodní straně skříně. Pravé nebo levé provedení získáme přepnutím přepínače na řídicí elektronice jednotky (po sejmutí předního krytu).

Ventilátory

Na výtlaku a sání jsou radiální ventilátory s dozadu zahnutými lopatkami.

Motor

Jednofázové EC motory 230 V / 50 Hz.

Rekuperace

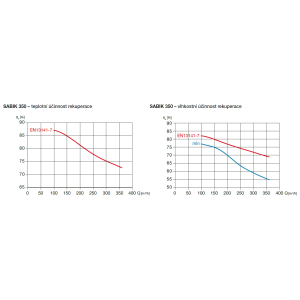

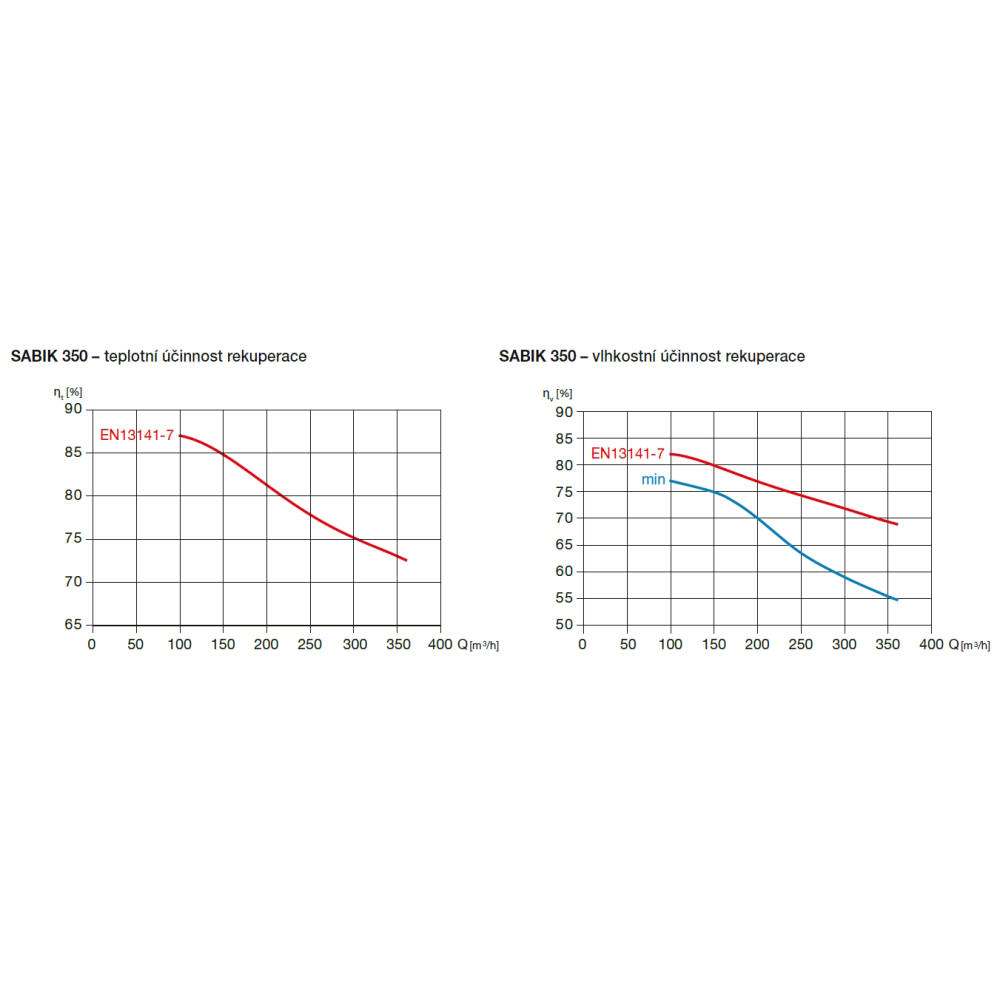

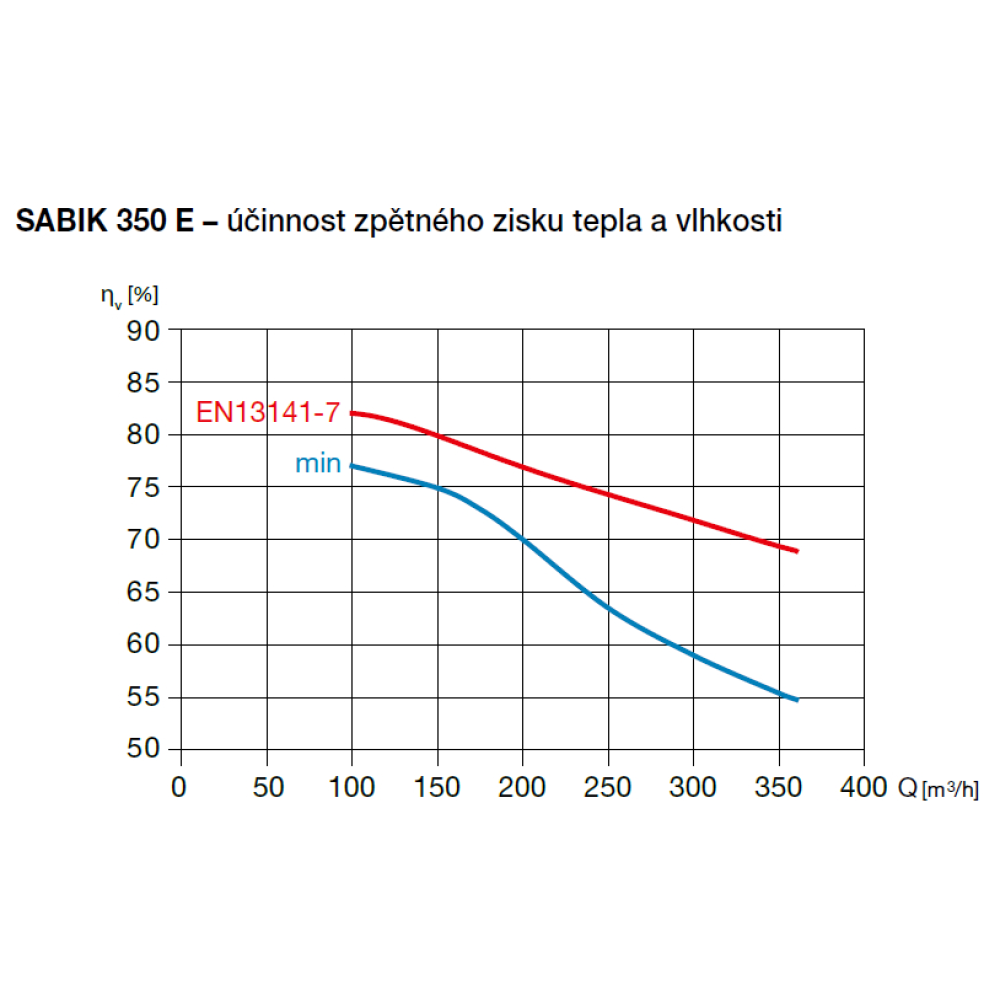

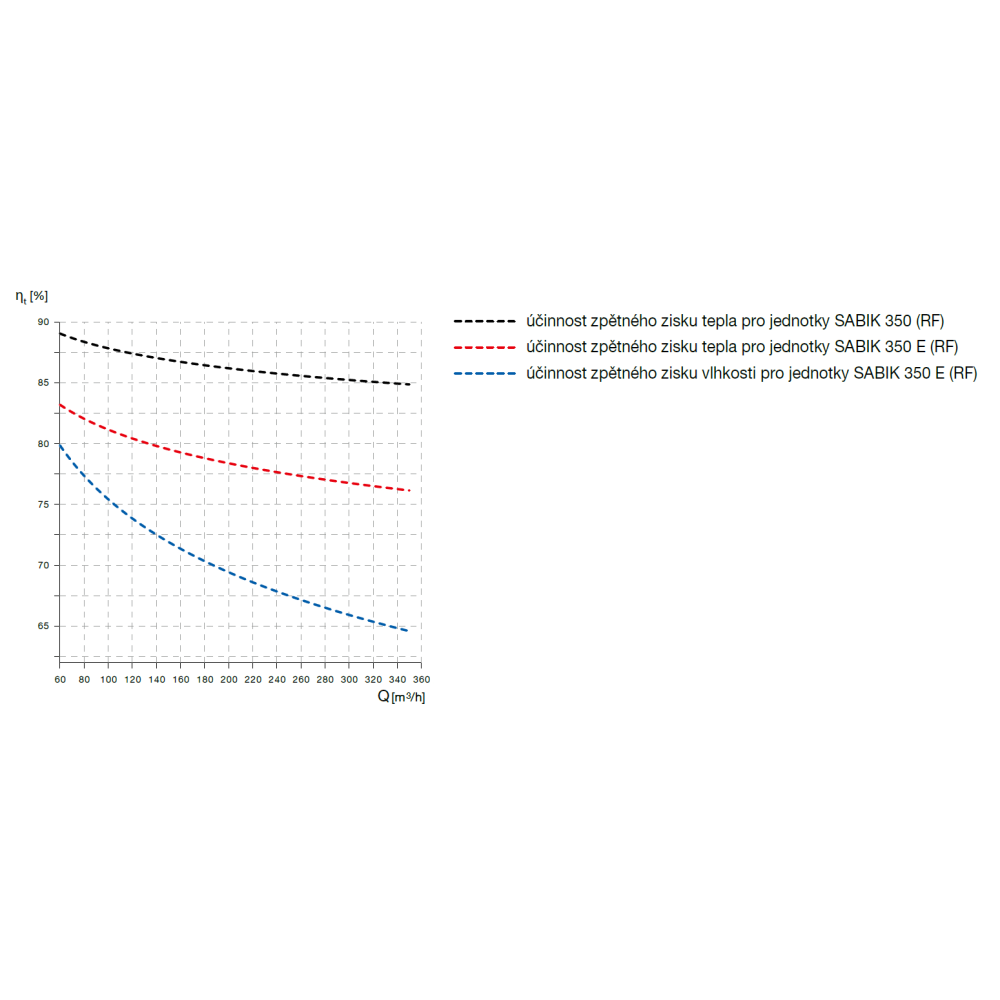

Plastový protiproudý výměník s teplotní účinností až 94 %. SABIK E s protiproudým entalpickým výměníkem s teplotní účinností až 86 %. Přenos vlhkosti až 82 %. Výměník je přístupný po otevření čelního panelu. Pro letní provoz je jednotka vybavena obtokem výměníku.

Filtr

Na sání čerstvého vzduchu je standardně deskový filtr G4 (ISO coarse 65%). Jako příslušenství lze dodat F7 (ISO ePM1 50%). Na sání odpadního vzduchu je standardně deskový filtr G4.

El. připojení

Jednotka je určena pro přímé napojení síťovou zástrčkou do zásuvky. Napájení je jednofázové 230 V / 50 Hz.

Regulace

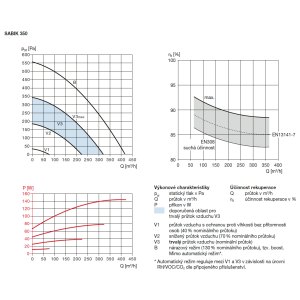

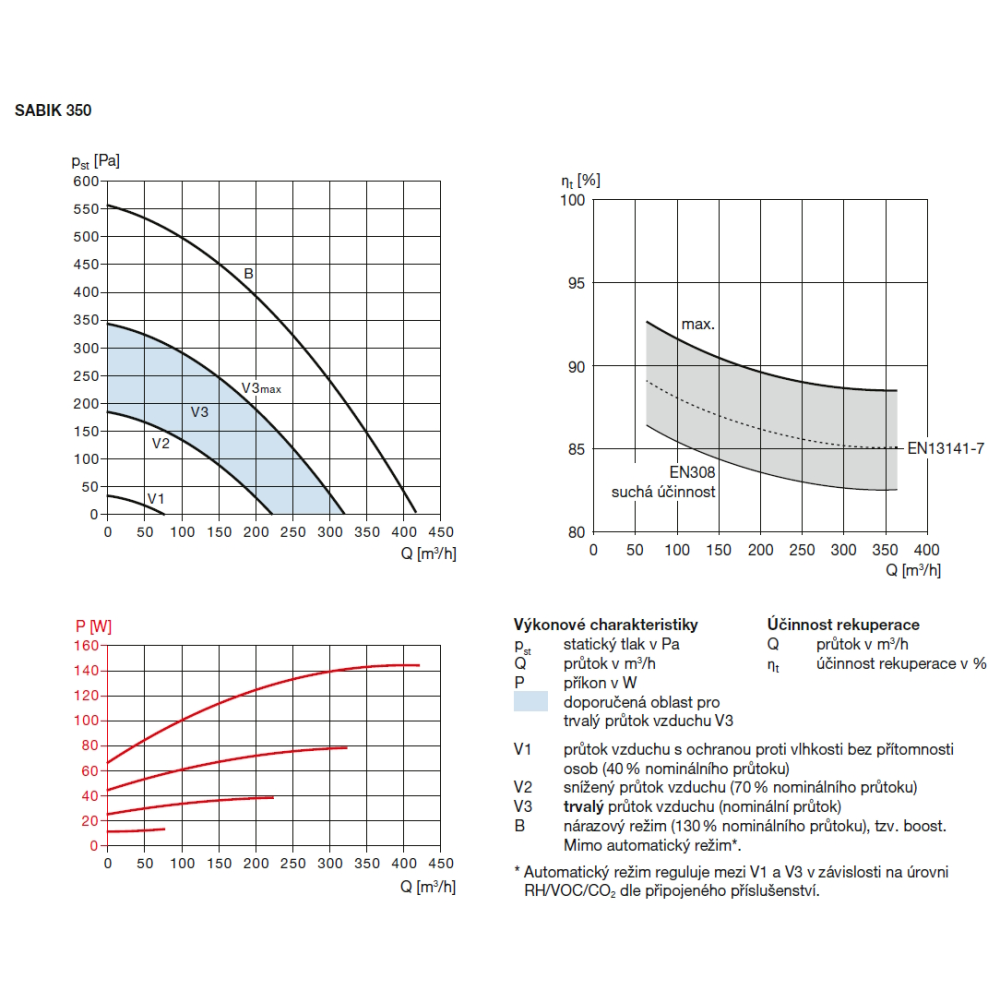

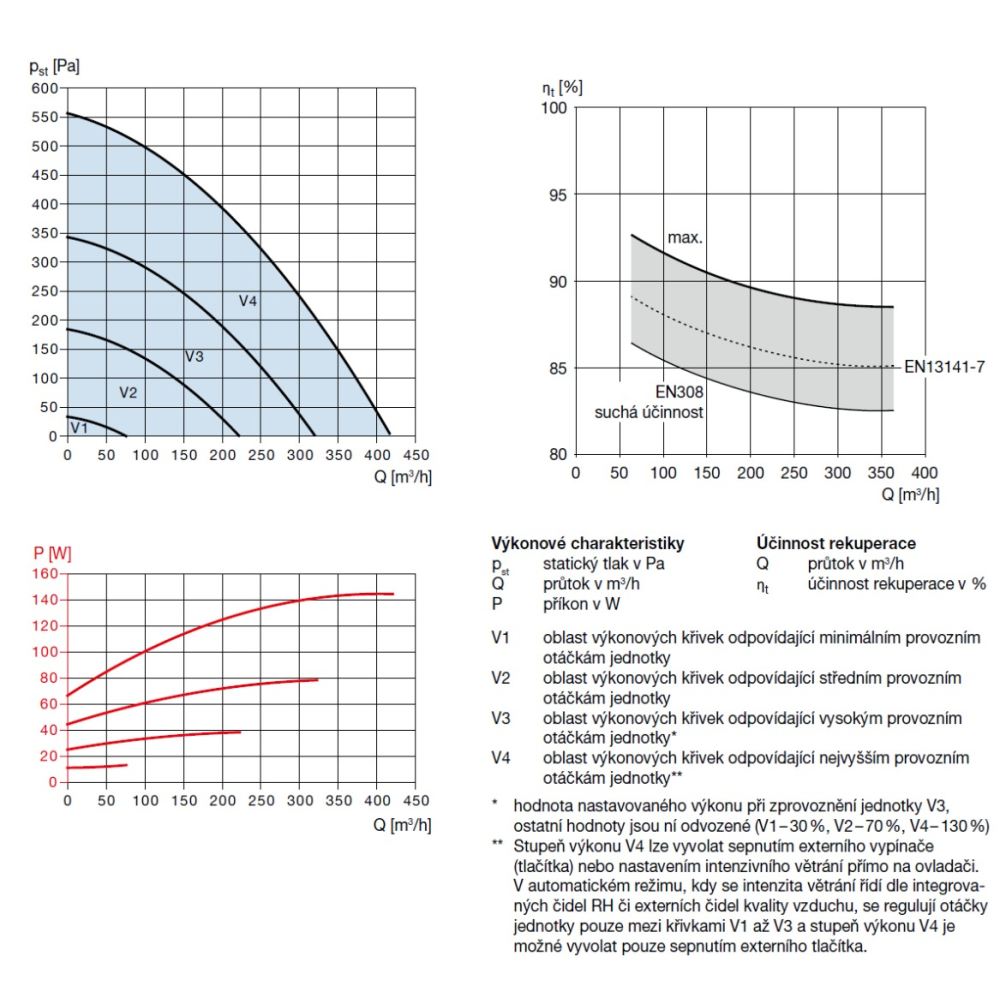

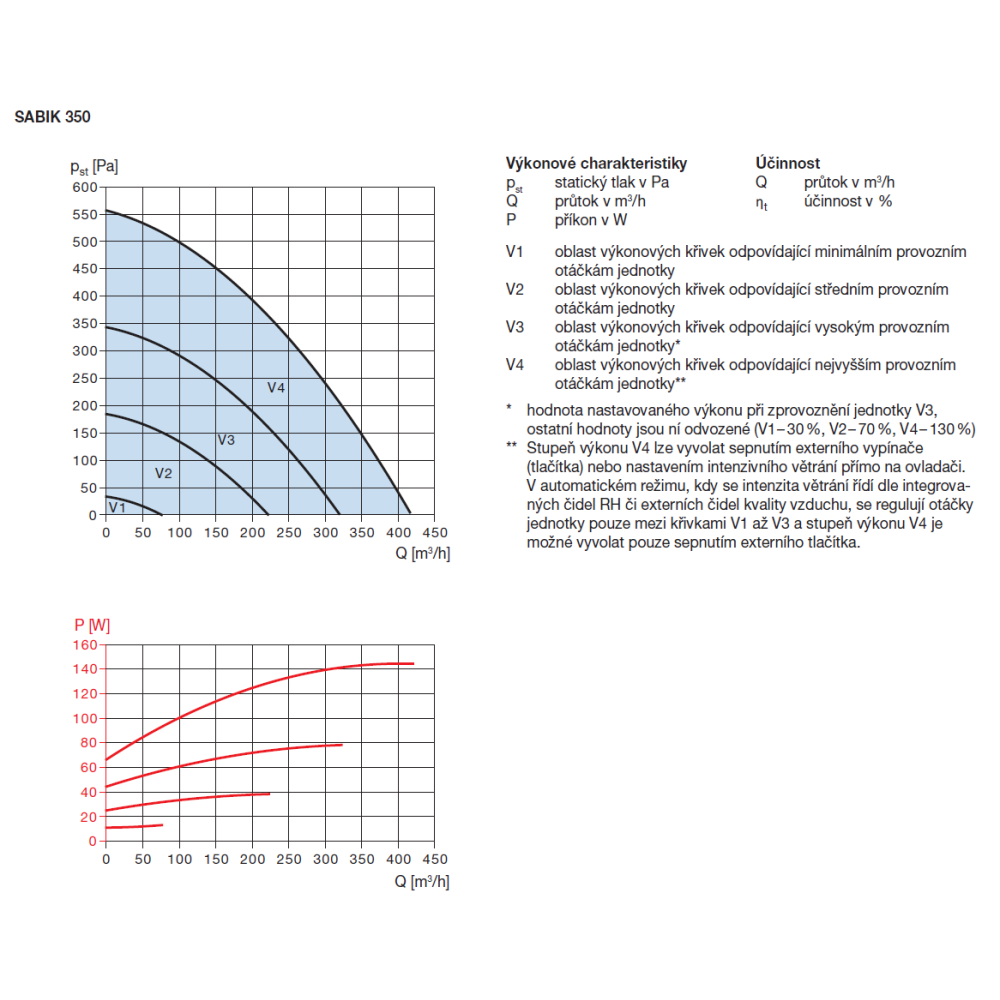

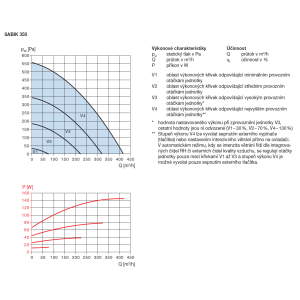

Jednotka je vybavena plně automatickým řídicím systémem, který v kombinaci se čtyřmi senzory teploty a relativní vlhkosti zajišťuje plynulou regulaci otáček dle aktuálního požadavku, bez nutnosti jakéhokoliv dalšího zásahu do ovládání jednotky. Ve výkonových charakteristikách jsou vyznačeny křivky pro jednotlivé otáčky (podrobnosti viz návod k obsluze). Designový drátový ovladač umožňuje manuální přepínání otáček ventilátorů, ovládání by-passu, zapnutí funkce BOOST, aktivaci automatického provozu, nočního vychlazování a signalizaci zanesení filtrů. Další nastavení jednotky se provádí pomocí DIP přepínačů a potenciometrů na řídicí elektronice jednotky (po sejmutí předního krytu). Jednotka má čtyři přednastavené týdenní programy, z nichž jeden umožňuje automatický provoz od čidla vlhkosti, vestavného senzoru VOC (volitelné příslušenství) nebo nadřazeného analogového signálu 0-10 V. Jednotka zajišťuje provoz až do venkovní teploty¨-15 °C s vestavným předehřevem. Jednotky SABIK je možné doplnit o vestavný modul zajišťující regulaci na konstantní průtok vzduchu SABIK-NEMBUS-SF. Přes externí modul SPCM existuje možnost připojení ke ConnectAir (cloud S&P).

Hluk

V tabulkách je uveden akustický tlak měřený ve volném akustickém poli ve vzdálenosti 1,5 m.

Montáž

Jednotka je určena k vertikální montáži do vnitřních prostor s minimální teplotou 12 °C, montáž na stěnu (součástí dodávky jsou držáky pro upevnění na stěnu). Pro zajištění většího odsazení od stěny je k dispozici volitelná montážní konzole SABIK-WMC. Jednotka musí být namontována tak, aby byl zajištěn dostatek prostoru pro otevření víka jednotky, výměnu filtrů, připojení odvodu kondenzátu (DN20) na odpad se sifonovým pachovým uzávěrem a pro provádění periodických revizí elektroinstalace.

Příslušenství

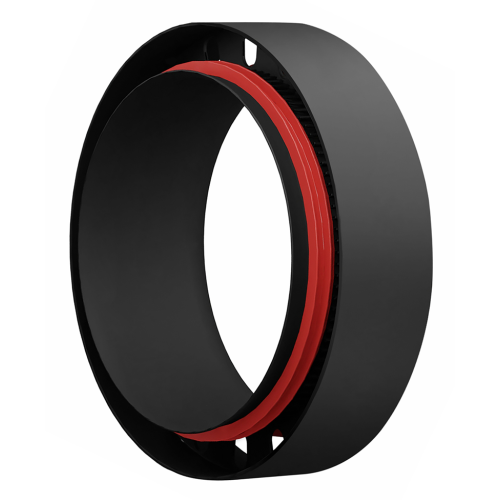

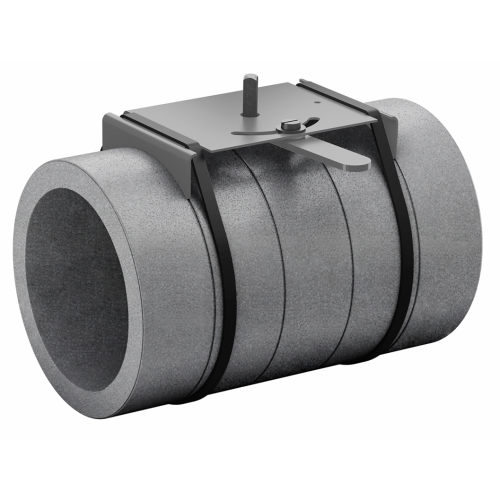

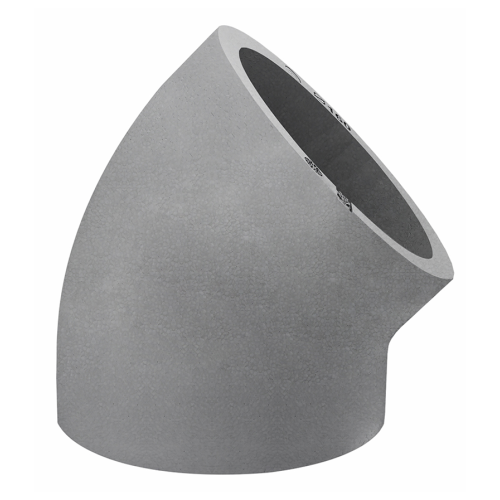

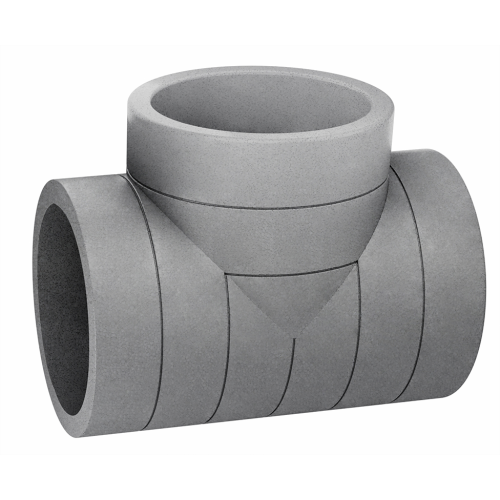

• ED Flex System® kruhové rozvody
• AIRSENS-CO2 prostorové čidlo CO2
• SABIK-WMC montážní konzole

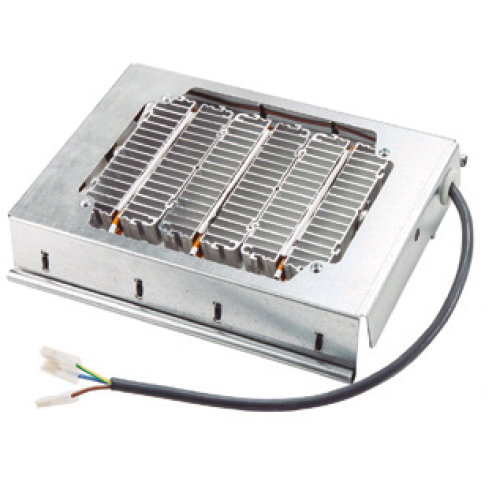

• SABIK-PH vestavný předehřev
• SABIK-VOC vestavné čidlo VOC
• SABIK-NEMBUS-SF modul pro konstantní průtok vzduchu
• SPCM komunikační modul
• SONOULTRA flexibilní tlumič hluku
• SF-P 138 sifon s uzávěrem

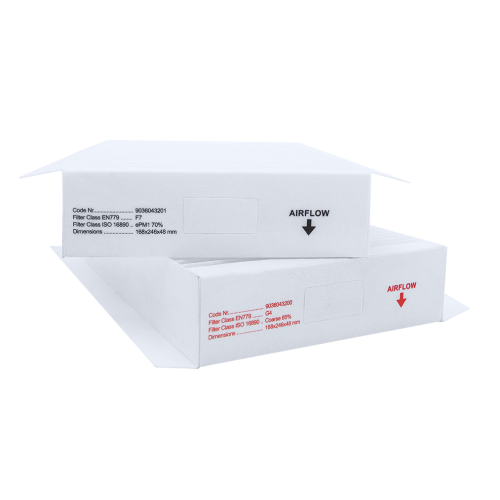

• AFR-SABIK 210 G4/G4, set 2 ks filtrů
• AFR-SABIK 210 F7/G4, set 2 ks filtrů
• AFR-SABIK 350 G4/G4, set 2 ks filtrů
• AFR-SABIK 350 F7/G4, set 2 ks filtrů
• AFR-SABIK 500 G4/G4, set 2 ks filtrů
• AFR-SABIK 500 F7/G4, set 2 ks filtrů

Pokyny

Jednotku lze vybavit vestavným předehřevem SABIK-PH. V případě požadavku na dohřev přívodního vzduchu můžete použít naše potrubní ohřívače MBE a MBW s odpovídajícími regulačními prvky.

Informace

Malá jednotka určená do bytové výstavby nebo do rodinných domů. Vyznačuje se jednoduchou montáží, minimálními nároky na ovládání a údržbu a velice úsporným provozem. Snadné přepnutí mezi levým a pravým provedením. Všechny jednotky jsou certifikovány systémem „Passive House“.

Upozornění

Rekuperační jednotka SABIK 350 E je součástí programu Nová zelená úsporám pod kódem SVT34611.

Celý popis
Ke stažení
Technické listy, návody a prohlášení
Katalogový list .pdf (1.13 MB)
Návod .pdf (2.81 MB)
Prohlášení o shodě .pdf (353.05 kB)
CAD soubory
2D .dwg (33.19 kB)
3D .dwg (513.40 kB)
