SABIK 210 E rezidenční vzduchotechnická jednotka s entalpickým výměníkem

Skříň

je vyrobena z ocelového galvanicky pozinkovaného plechu a je nalakována práškovou barvou v šedobílé kombinaci. Vnitřní konstrukce je z vysoce kvalitního EPP. Na horní straně jednotky jsou 4 hrdla o průměru dle výkonu jednotky. Jednotka SABIK (E, RF) má navíc hrdlo pro výtlak čerstvého vzduchu na spodní straně skříně.

Ventilátory

Na výtlaku a sání jsou radiální ventilátory s dozadu zahnutými lopatkami.

Motory

Jednofázové EC motory 230 V / 50 Hz.

Rekuperátor

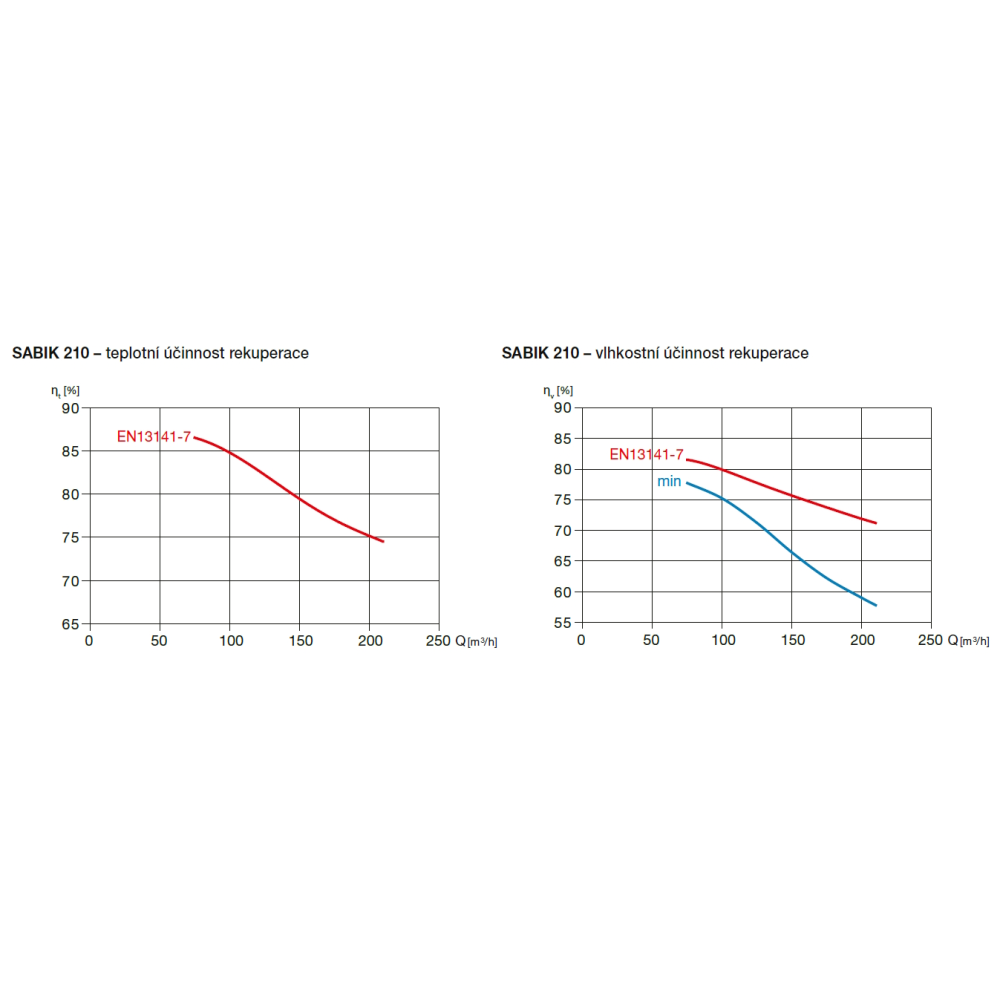

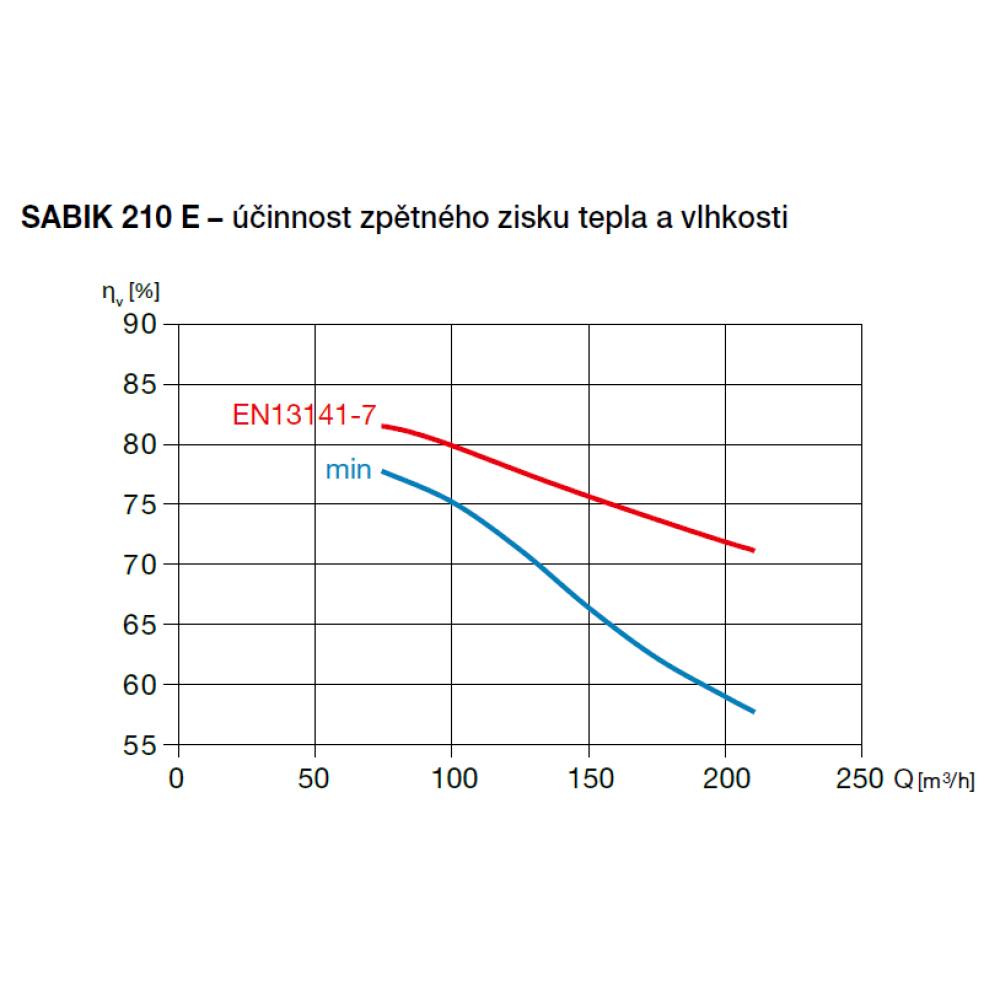

Jednotka SABIK je vybavena protiproudým výměníkem s účinnostní ZZT až 94 %. Varianta E je vybavena protiproudým entalpickým výměníkem s účinností ZZT až 86 % a ZZV až 82 %. Výměník je přístupný po otevření čelního panelu. Pro letní provoz je jednotka vybavena obtokem (bypass).

Filtry

Na sání čerstvého a výfuku znehodnoceného vzduchu jsou standardně osazeny deskové filtry třídy G4 (ISO coarse 65 %). Jako příslušenství lze na sání čerstvého vzduchu dodat filtr F7 (ISO ePM1 50 %).

Regulace

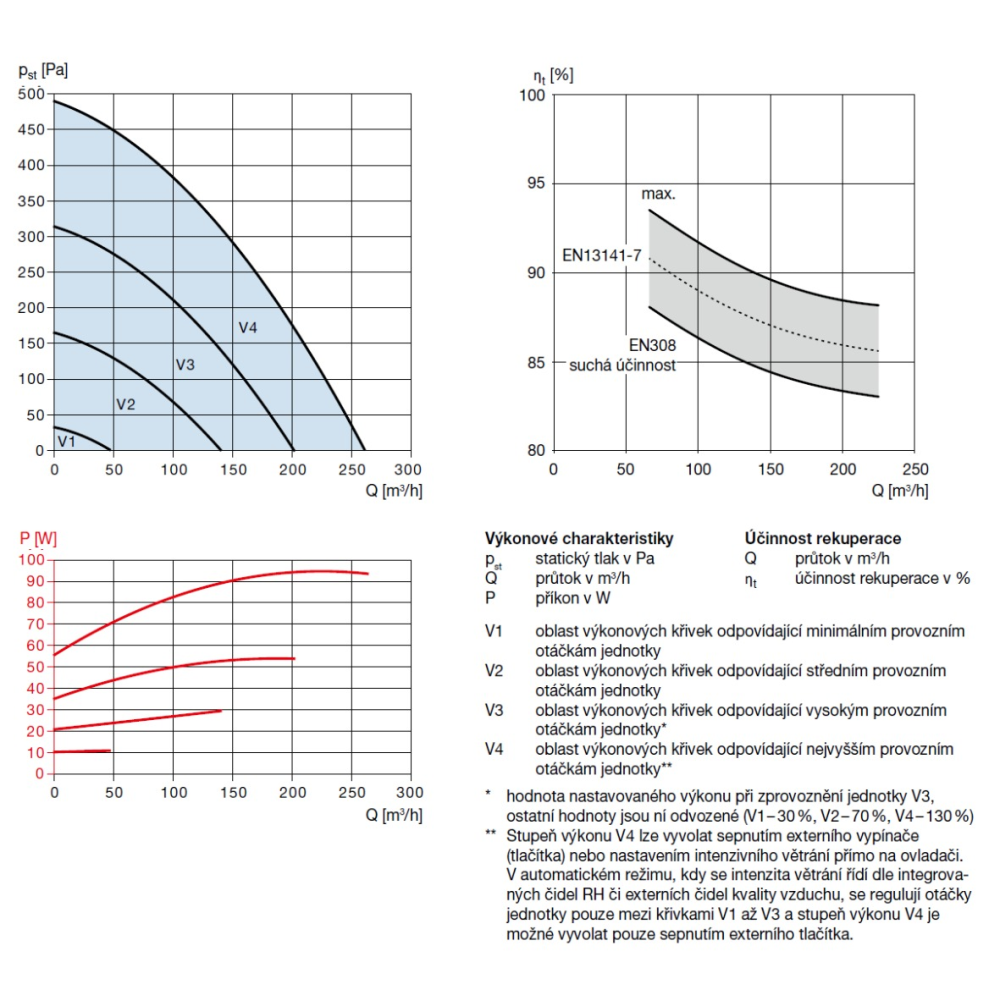

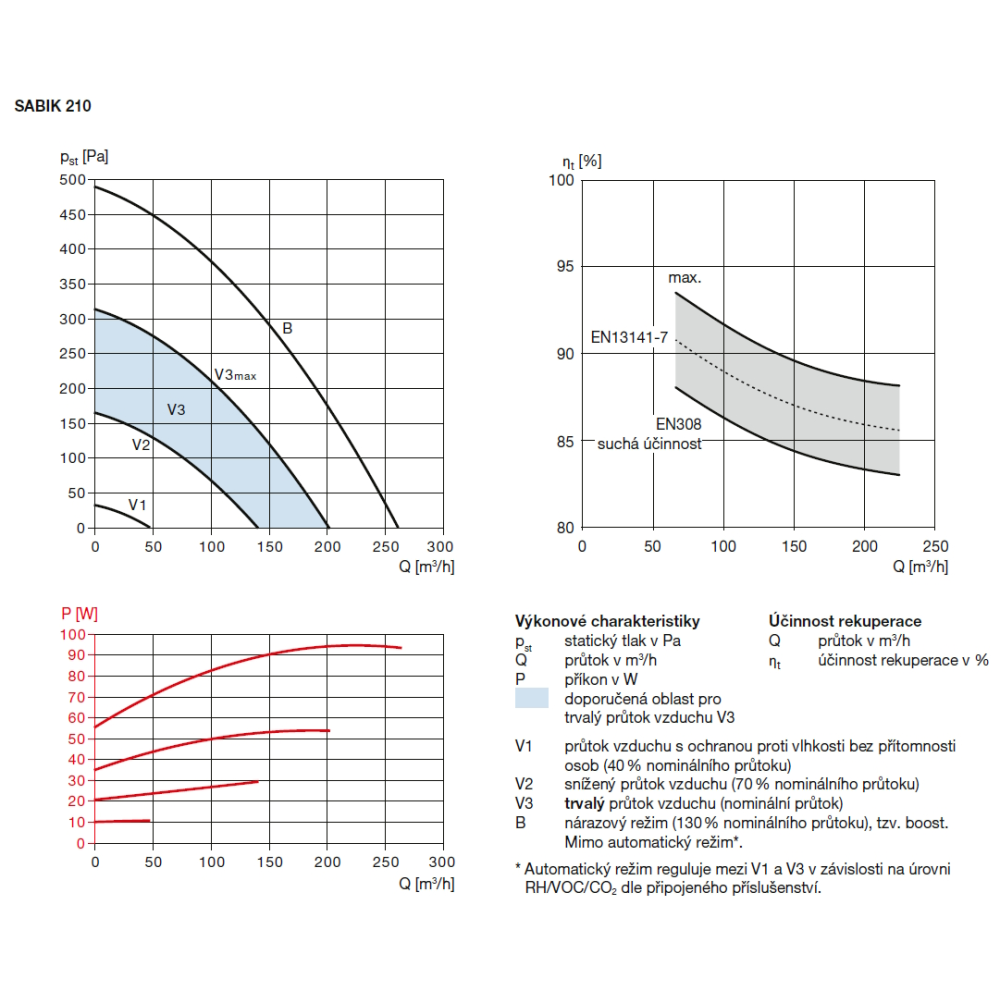

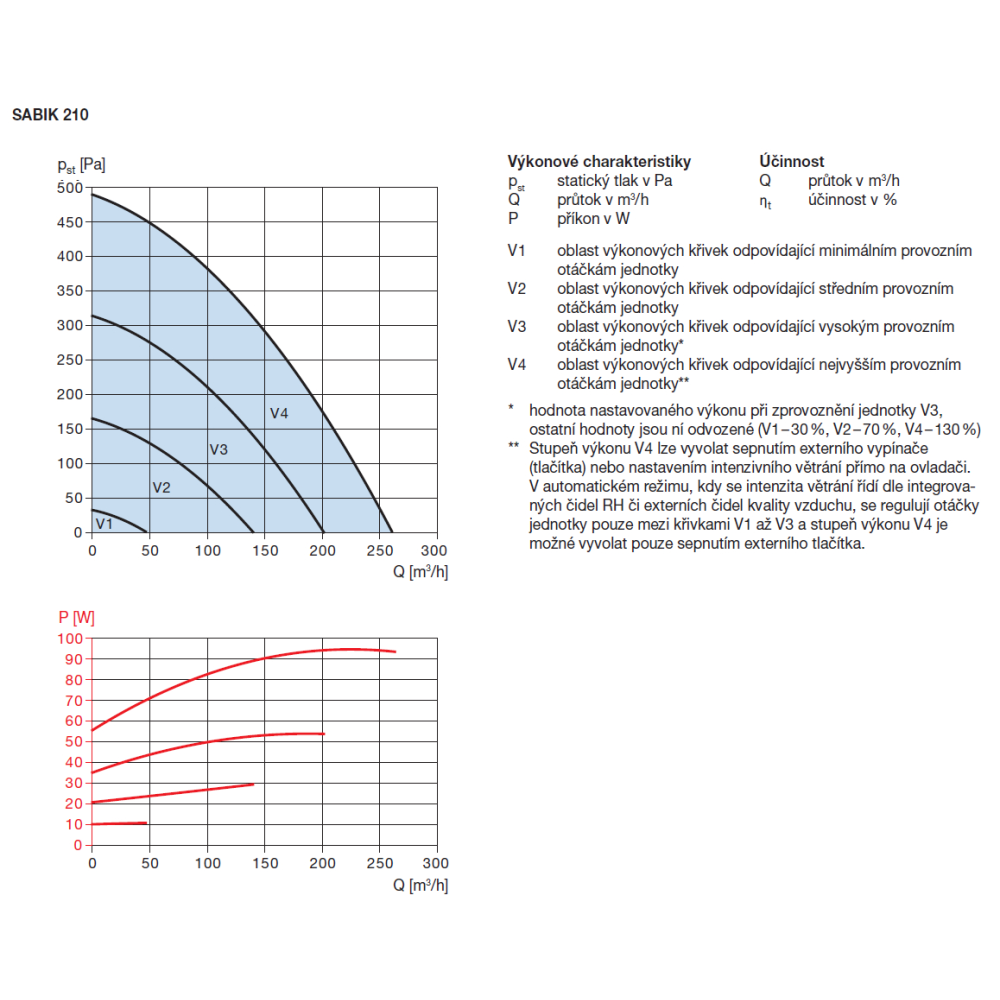

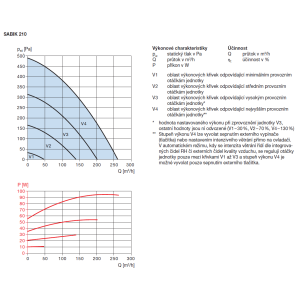

Jednotka je vybavena plně automatickým řídicím systémem, který v kombinaci se čtyřmi senzory teploty a relativní vlhkosti zajišťuje plynulou regulaci otáček dle aktuálního požadavku, bez nutnosti jakéhokoliv dalšího zásahu do ovládání jednotky. Ve výkonových charakteristikách jsou vyznačeny křivky pro jednotlivé otáčky (podrobnosti viz návod k obsluze). Designový drátový ovladač umožňuje manuální přepínání otáček ventilátorů, ovládání by-passu, zapnutí funkce intenzivní větrání (boost), aktivaci automatického provozu, nočního vychlazování a signalizaci zanesení filtrů. Ve variantě RF je jednotka doplněna radiofrekvenčním dálkovým ovládačem, který umožnuje manuální přepínání otáček ventilátorů a aktivaci automatického provozu. Další nastavení jednotky se provádí pomocí DIP přepínačů a potenciometrů na řídicí elektronice jednotky (po sejmutí předního krytu). Jednotka má čtyři přednastavené týdenní programy, z nichž jeden umožňuje automatický provoz od čidla vlhkosti, vestavného senzoru VOC (volitelné příslušenství) nebo nadřazeného analogového signálu 0–10 V. Jednotky SABIK je možné doplnit o vestavný modul zajišťující regulaci na konstantní průtok vzduchu SABIK-NEMBUS-SF. Pomocí externího modulu SPCM Lite M je umožněna vzdálená správa pomocí mobilní aplikace či webového rozhraní Connectair.

Elektrické připojení

Jednotka je určena pro přímé napojení síťovou zástrčkou do zásuvky. Napájení je jednofázové 230 V / 50 Hz.

Montáž

Jednotka je určena k vertikální montáži na stěnu do vnitřních prostor s minimální teplotou 12 °C (součástí dodávky jsou držáky pro upevnění na stěnu). Pro zajištění většího odsazení od stěny je k dispozici volitelná montážní konzole SABIK-WMC. Jednotka musí být namontována tak, aby byl zajištěn dostatek prostoru pro otevření víka jednotky, výměnu filtrů, připojení odvodu kondenzátu (DN20) na odpad se sifonovým pachovým uzávěrem a pro provádění periodických revizí elektroinstalace.

Hluk

V tabulce je uvedena hladina akustického výkonu na plášti.

Přislušenstvi

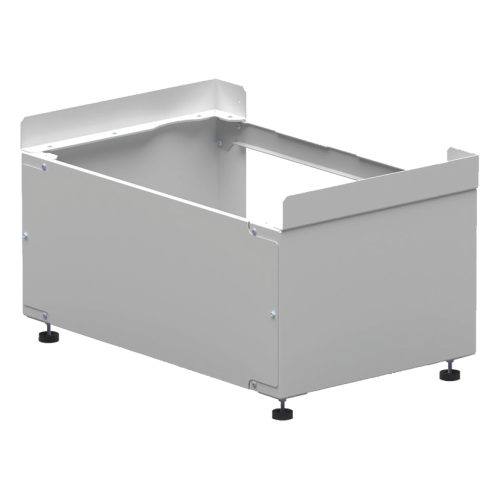

• SABIK-FM podstavný rám
• SABIK-WMC montážní konzola

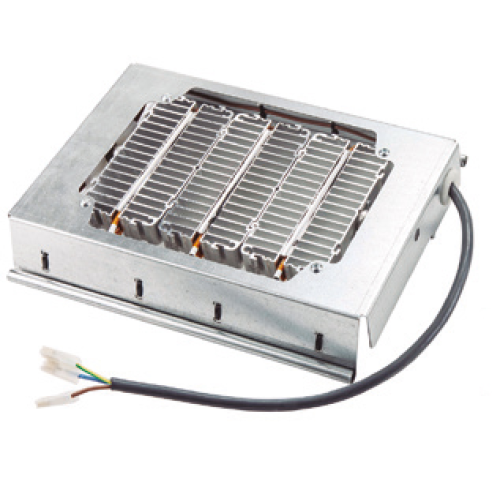

• SABIK-PH vestavný předehřev
• SABIK-VOC vestavné čidlo VOC
• SABIK-NEMBUS-SF modul pro konstantní průtok vzduchu
• SABIK-350-D150/160 KIT redukční hrdla
• SABIK-500-D180/200 KIT redukční hrdla
• SF-P 138 podtlakový sifon s uzávěrem
• SPCM Lite M komunikační modul pro vzádlenou správu jednotky

Pokyny

Jednotku lze vybavit vestavným předehřevem SABIK-PH. V případě požadavku lze na dohřev přívodního vzduchu použít potrubní ohřívače MBE-AFP o odpovídajícím výkonu dle průtoku vzduchu a průměru připojovacího potrubí.

Informace

Větrací jednotka určená pro bytové nebo rodinné domy. Vyznačuje se minimálními nároky na ovládání, údržbu a velice úsporným provozem. Velikou výhodou je snadné přepnutí mezi levým a pravým provedením. Všechny jednotky této řady jsou certifikovány systémem „Passive House“.

Upozornění

Rekuperační jednotka SABIK 210 E je součástí programu Nová zelená úsporám pod kódem SVT34612.
