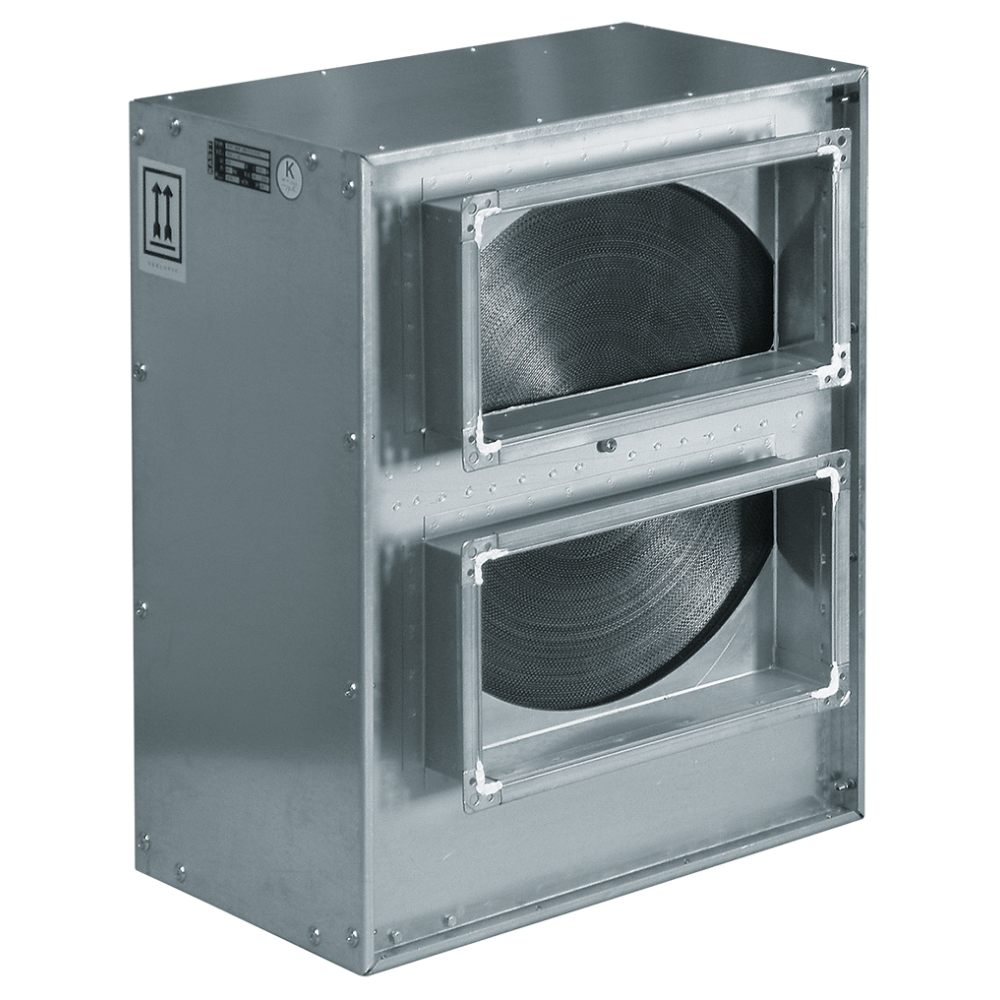

RRW 200 HE G3-AC rotační regenerační výměník

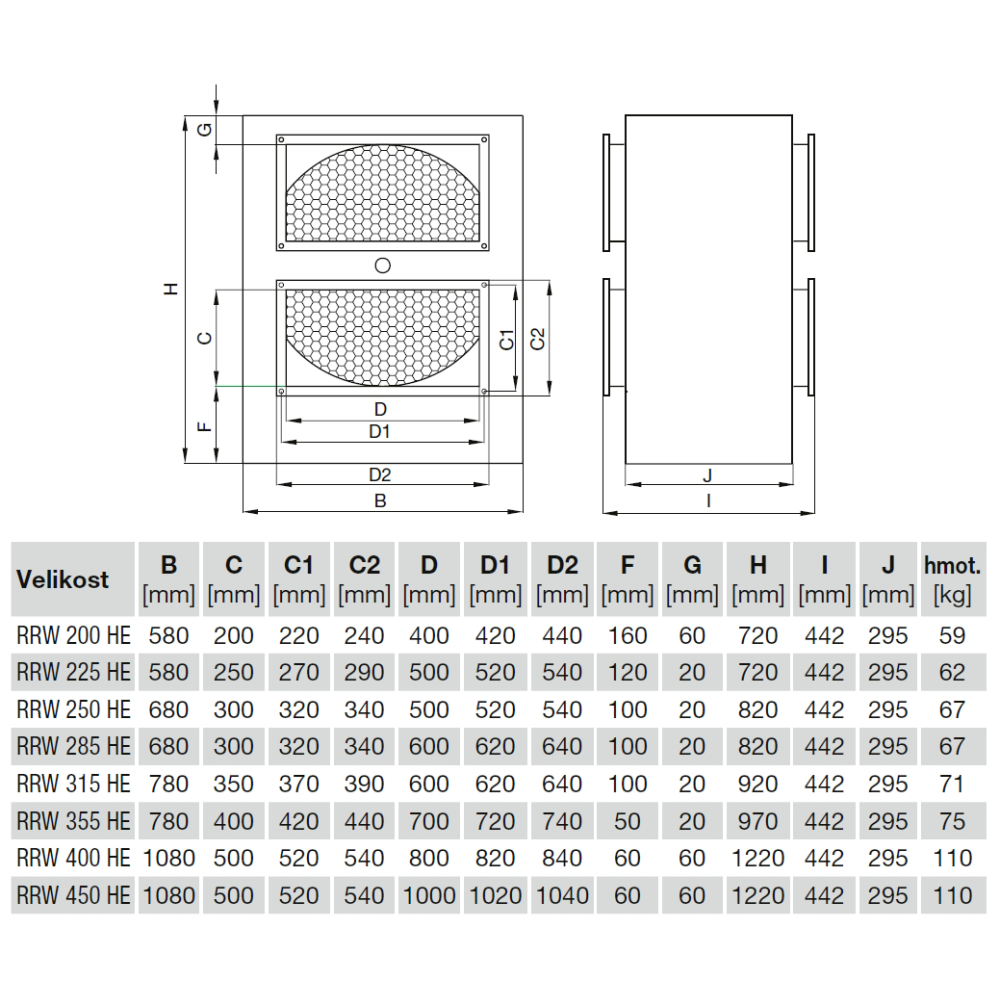

Skříň

výměníku je z ocelového, galvanicky pozinkovaného plechu. Na čelech skříně jsou příruby pro upevnění přívodního a odtahového čtyřhranného porubí. Na boku skříně je revizní víko pro přístup k motoru nebo výměnu řemene.

Regenerace

Rotační výměníky splňují požadavky nařízení EK č. 1253/2014. Akumulační hmota rotoru výměníku je tvořena válcem, který má množství malých kanálků, vytvořených navíjením rovné a \ zvlněné fólie ze slitiny hliníku. Rotor je uložen v kuličkových ložiskách s trvalou mazací náplní. Těsnění rotoru je bezdotykové, mezi rotorem a těsněním je vůle, která se dá vymezovat.

Motor

Pohon rotoru pomocí pryžového řemene zajišťuje asynchronní motor s kotvou nakrátko se šnekovou převodovkou. Tak je dosaženo cca 12 ot/min. U entalpických výměníků je dosaženo cca 20 ot/min. Motor je možno vybavit frekvenčním měničem s centrální i autonomní regulací teploty přívodního vzduchu. Výměníky je možno vybavit protimrazovou ochranou, kterou zajišťuje tlakový snímač, který při zvýšené tlakové ztrátě na rotačním výměníku zpomalí otáčky rotoru. V běžných podmínkách však k namrzání nedochází. Směr otáčení je dán nalepenou šipkou.

Regulace otáček

Pro základní aplikace postačuje regulace zapnutím a vypnutím RRW HE pomocí termostatu, kdy s výměníkem je dodáván motor 1×230 V / 50 Hz. Tato regulace je limitována v případě velkých tepelných zátěží, kdy je nutno omezit schopnost přenášet velké množství tepla. Tuto variantu konzultujte s našimi odbornými pracovníky. Schéma doporučené výrobcem na vyžádání. Rotační výměníky RRW HE lze také regulovat s použitím frekvenčního měniče, kdy je výměník osazen motorem 3×230 V / 50 Hz.

Varianty

• RRW xxx HE yyy rotační regenerační výměník, kde xxx je velikost, yyy je typ pohonu (G1-AC nebo G3-AC).

Základní provedení je s motorem 1x230 V/50 Hz (regulace ON/OFF). Alternativou je motor 3×230 V / 50Hz (regulace frekvenčním měničem). Typ motoru je potřeba specifikovat v objednávce.

• G1-AC pohon 40 W 1×230 V / 50 Hz
• G3-AC pohon 40 W 3×230 V / 50 Hz

Pokyny

Při zachování správného návrhu nevyžaduje výměník časté čištění, ložiska výměníku a motor jsou bezúdržbová. V termínech stanovených provozním předpisem (nejméně však jednou za rok) je třeba kontrolovat těsnicí kartáčky, řemen pohonu a provádět revize elektro. V náročných provozních podmínkách s vyšší prašností a vlhkostí je třeba provozní předpis konzultovat s výrobcem výměníku.

Informace

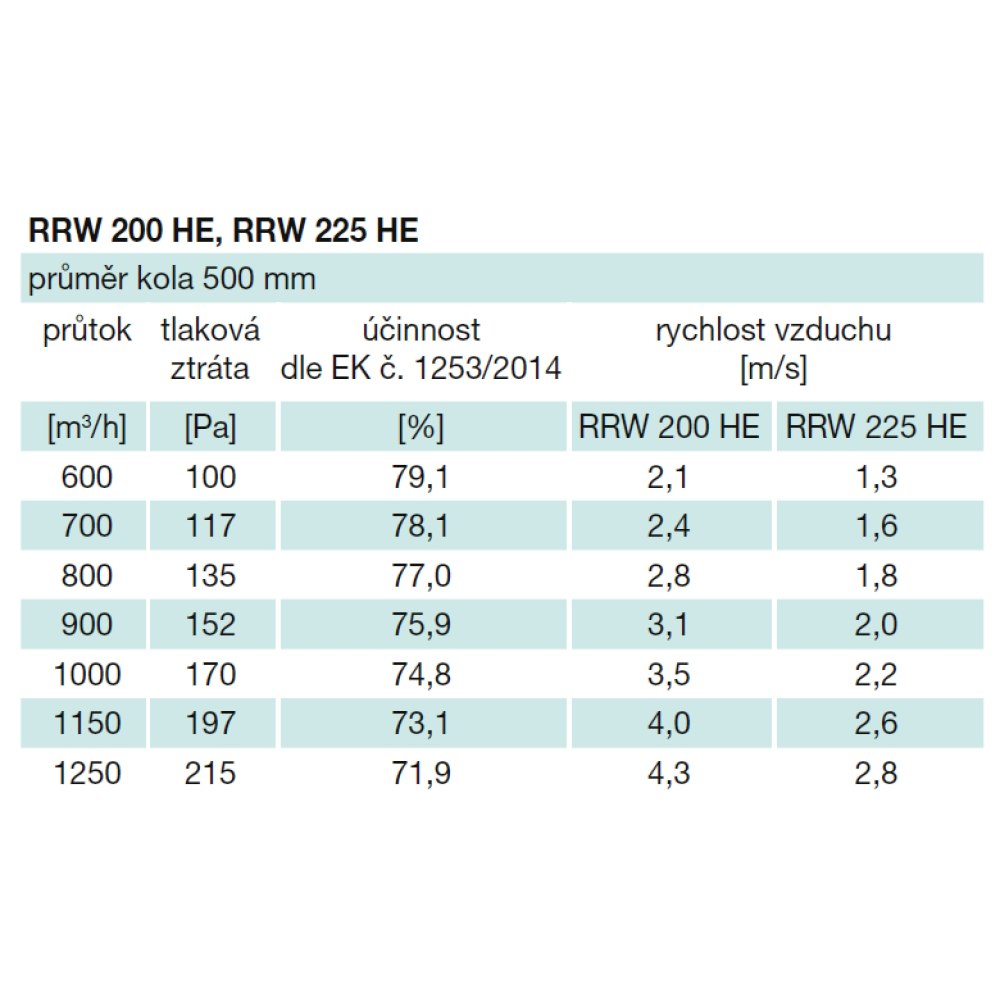

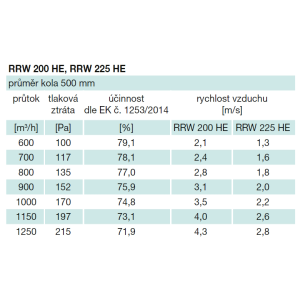

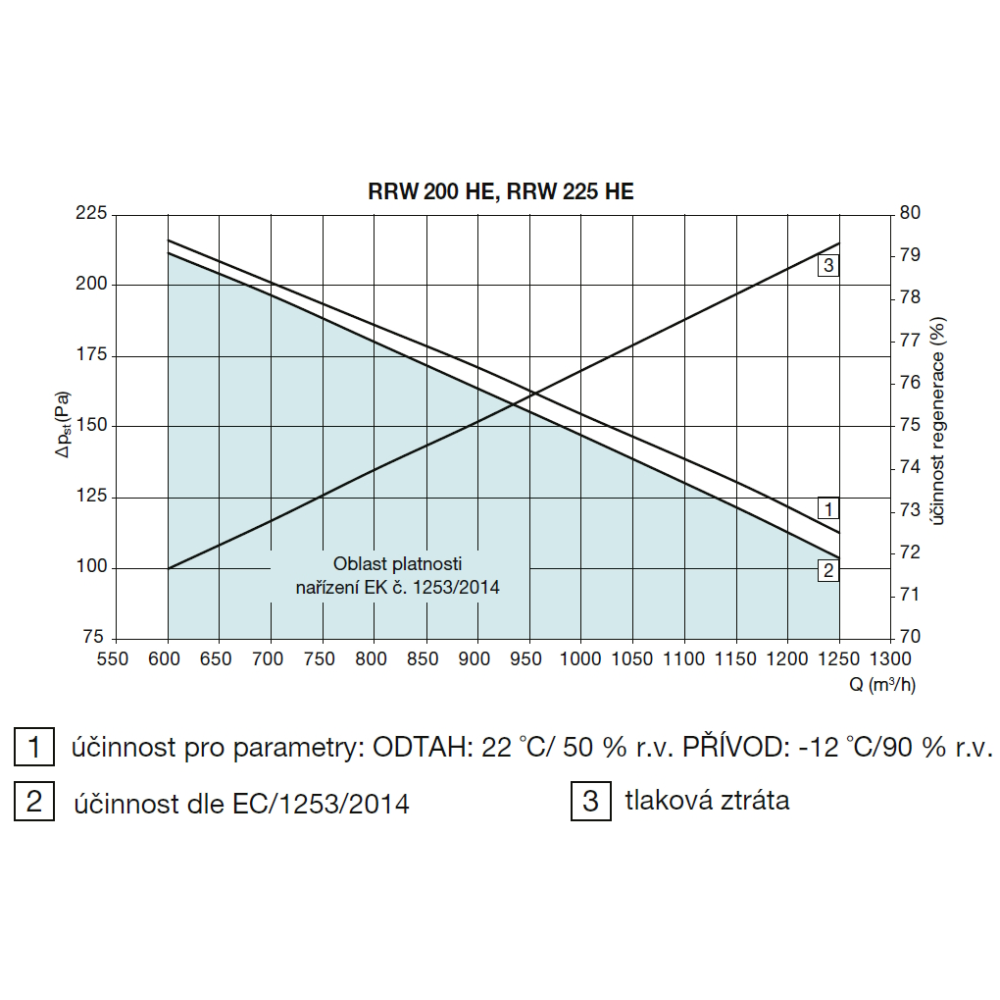

Rotační výměníky RRW HE jsou určeny pro stavebnicové systémy s ventilátory IRB, IRT pro čtyřhranné potrubní systémy (400×200 až 1000×500 mm), respektive s redukcí pro ventilátory CVB, CVT, CVAB/CVAT-N, CAB do kruhového potrubí (průměr 200 až 500 mm). Na speciální objednávku lze vyrobit rotační regenerační výměníky i pro ventilátory ILHT, případně CVTT. Dodávané rotační regenerační výměníky vzduch – vzduch lze použít v centrálních i decentrálních systémech větrání v průmyslové i komfortní vzduchotechnice. Průtok vzduchu je v rozsahu od 600 do 5350 m³/hod. Tento rozsah je pokryt řadou 4 typů. Pro standardní podmínky doporučujeme rychlost proudění v rozsahu od 2 do 4 m/s. Rotační výměník RRW HE umožňuje přenos tepla (u speciálního provedení také přenos entalpie, tj. tepla a vlhkosti) z odváděného vzduchu do vzduchu přiváděného. K přenosu tepla dochází pomocí akumulační hmoty rotoru, kde přibližně jedna polovina je v proudu odváděného vzduchu a druhou polovinou proudí přívodní venkovní vzduch. Za určitých podmínek může docházet k přenosu chladu. Otáčením rotoru se teplosměnná plocha výměníku nachází střídavě v proudu přiváděného a odváděného vzduchu a tím dochází k přenosu tepla nebo chladu (případně entalpie). Tyto výměníky patří mezi zařízení s vysokou účinností přenosu tepla (entalpie). Proto je jejich použití vhodné ke všem vzduchotechnickým systémům s vyššími průtoky vzduchu. Jsou velmi vhodné jako součást sestavných jednotek pro přívod a odvod větracího vzduchu. Dochází pak ke snížení provozních nákladů a tím ke zkrácení návratnosti investic.

• průměr kola 500, 600, 700, 1000 mm
• rychlost vzduchu 2 až 4 m/s
• průtok 600–5350 m³/h
• příkon motoru 40 W
• otáčky cca 12 ot./min
