ROVENTO 520 D-H-L G4/G4 evo větrací jednotka s regenerací tepla

Skříň

je bezrámová, ze sendvičových panelů, tloušťky 20 mm, s tepelnou a hlukovou izolací. Vstupní a výstupní připojení je kruhovými hrdly opatřenými těsnicí gumovou manžetou. Ventilátor
s dozadu zahnutými lopatkami ve speciálně tvarované spirální skříni s EC elektromotorem. Krytí IP44, třída izolace B.

Elektrický ohřívač

Topné spirály ohřívače jsou vyrobeny z nerezavějící oceli. Ohřívač je vybaven provozním termostatem s teplotou 60 °C a nesamočinnou tepelnou pojistkou na 120 °C.

Regenerace

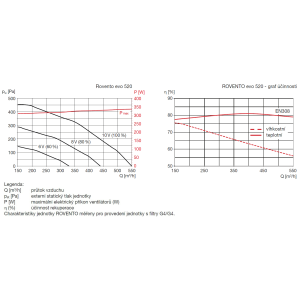

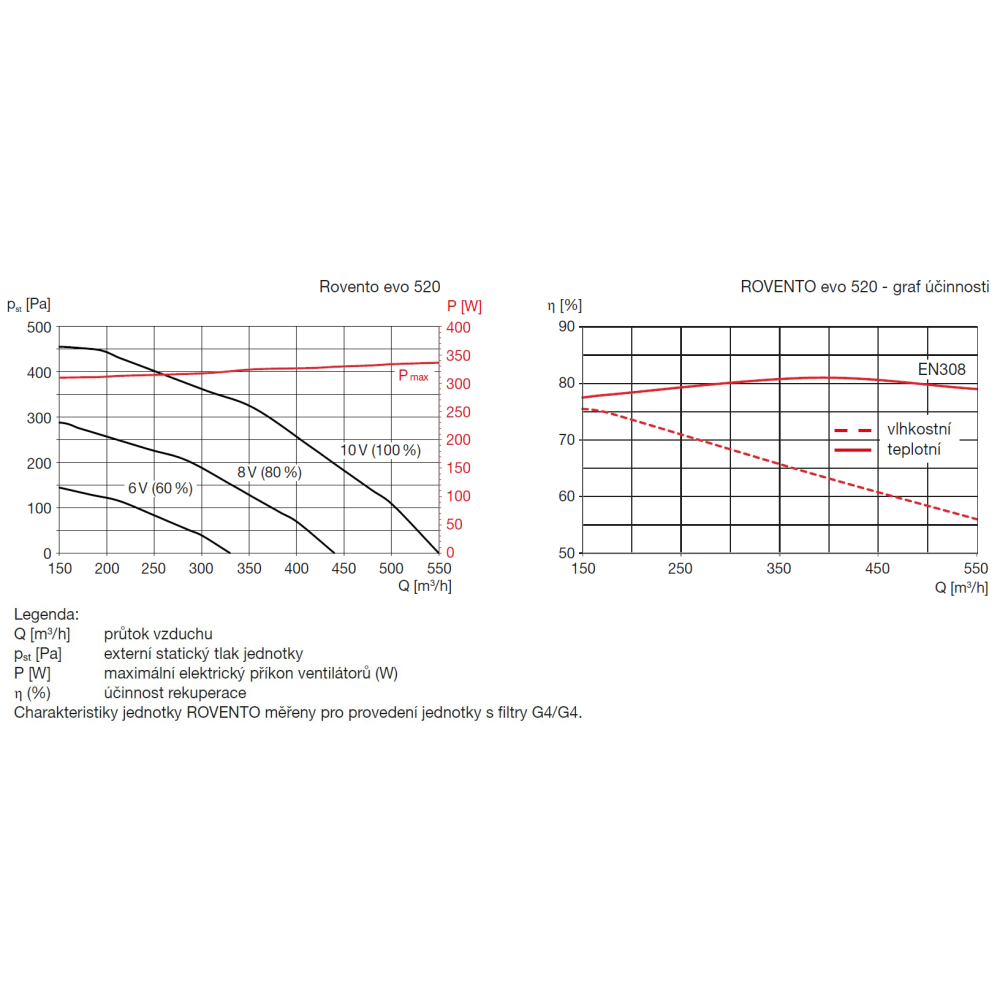

Rotační regenerační výměník s přenosem tepla a vlhkosti má teplotní účinnost až 81-83 % při nominálním průtoku vzduchu. Těsnění oběžného kola po obvodu a v dělící rovině zabezpečuje vysokou těsnost kola vůči skříni. Výměník je přístupný po otevření čelního víka. Pružně uložený pohon rotoru je realizován motorem s čelní převodovkou o výkonu 6 W s napájecím napětím 230 V/50 Hz.

Filtry

Na odvodu a přívodu jsou kazetové filtry ZLW třídy filtrace G4 (ISO Coarse 60%). Na přívodu lze variantně zvolit filtr M5 (ISO Coarse 90%) nebo F7 (ISO ePM10 50%). Další variantou přívodního filtru je použití filtru G4 (ISO Coarse 60%) v kombinaci s uhlíkovým filtrem UF2 omezující přenos pachů.

Elektrické připojení

je síťovou šňůrou s koncovkou pro napájení 230 V/50 Hz. Na plášti jednotky je i servisní vypínač pro možnost snadného odpojení od napájení.

Regulace

Vestavná digitální regulace Neoreg pro připojení PLUG & PLAY. Snadné připojení kabelového barevného dotykového ovladače CP-TFT. Teplotní čidla jsou umístěna a zapojena uvnitř jednotky. Funkce volného vychlazování (freecooling) je řešena vypnutím otáčení rotačního regeneračního výměníku. Komunikace s jednotkou probíhá přes dálkový ovladač s možností nastavení výkonu jednotky, požadovaného provozního stavu, požadované teploty a týdenního programu provozu. Uzavírací klapky nejsou součástí dodávky jednotky, ale je možné zajistit řízení externích klapek přímo z řídícího systému Neoreg. K jednotce je možné připojit čidla CO₂/VOC/RH s výstupem 0-10 V pro plynulé řízení výkonu jednotky.

Montáž

V horizontální poloze na podlahu nebo strop s hrdly vedle sebe. Při instalaci jednotky je nutné mít kolem jednotky manipulační prostor pro vyjmutí filtrů a pro provádění periodických revizí.

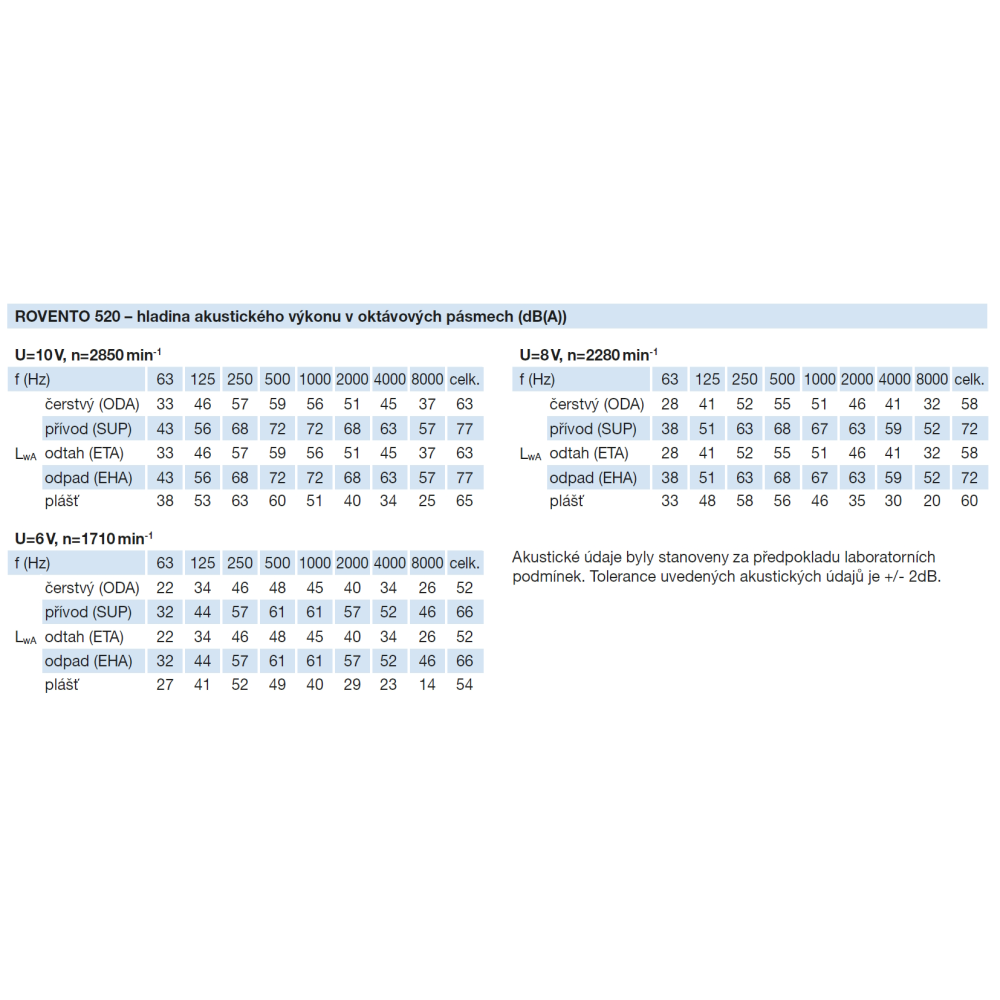

Hluk

Uvedený v tabulkách představuje hladiny akustického výkonu na jednotlivých hrdlech jednotky s korekcí váhového filtru A a hladinu akustického výkonu pláště jednotky s korekcí váhového filtru A.
