RESPIRO 150 N malá větrací jednotka s regenerací tepla

Skříň

je vyrobena z odolného tvrzeného plastu bílé barvy. Část jednotky obsahující výměník tepla umožňuje instalaci do zdi o tloušťce 250–500 mm. V případě větší tloušťky stěny lze jako volitelné příslušenství dodat nástavec délky 700 mm pro jednotku RESPIRO 150 N (RD) či připojit pomocí vnější spojky (SN 100) nástavec o délce 500 mm ke stávajícímu tubusu u jednotky RESPIRO 100 N (RD). Vnitřní část jednotky je vybavena designovým čelním krytem.

Ventilátory

Jednotka je osazena reverzibilním axiálním ventilátorem se stejnosměrným motorem a je určena pro trvalý provoz.

Motor

Bezkomutátorový motor s elektronickým ovládáním a nízkou spotřebou do provozní teploty -20 °C až 50 °C.

Regenerace

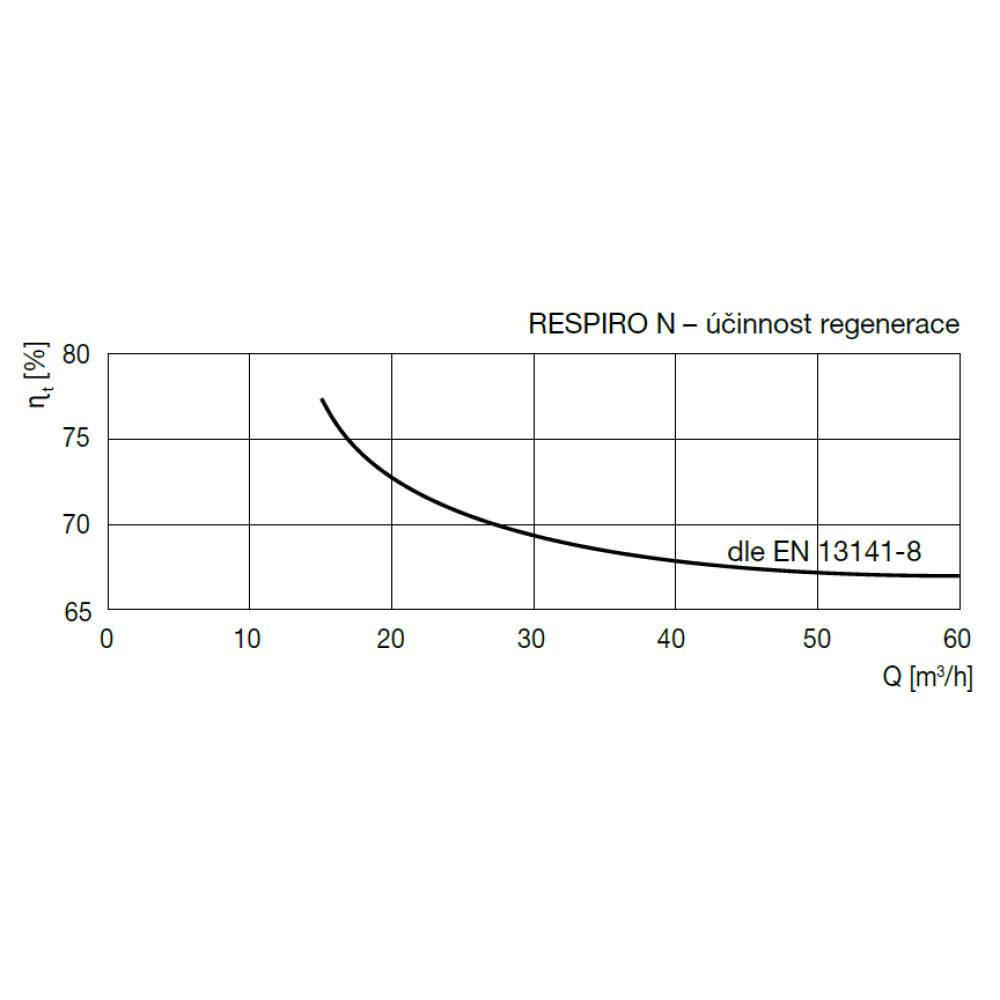

je vybavena regeneračním výměníkem z keramického materiálu. Dosahuje účinnosti ZZT až 93 %). Pro snadnou údržbu a servis je výměník přístupný po odejmutí vnitřní části jednotky obsahující ventilátor.

Filtry

Na obou stranách výměníku je umístěn filtr třídy G3 (ISO coarse 45 %).

Regulace

Standardní provedení jednotky umožňuje manuální nastavení intenzity větrání ve 3 stupních pomocí dálkového ovladače. Varianta RD disponuje plně automatickým režimem, který na základě integrovaného čidla vlhkosti zajišťuje plynulou regulaci otáček bez nutnosti jakéhokoliv dalšího zásahu do ovládání jednotky. Jednotku ve variantě RD je možné řídit i ručně. Pomocí dálkového ovladače lze nastavovat 3 stupně intenzity větrání a měnit mezi režimy střídání odvodu a přívodu vzduchu, pouze přívod a pouze odvod. Navíc lze jednotky ve variantě RD mezi sebou propojit tak, aby antagonicky větraly v režimu sání a výfuku. V režimu „střídání“ je nastaven standardní interval změny směru proudění 70 s.

Montáž

Jednotka je určena k vnitřni instalaci na stěnu a je možné ji instalovat pouze v horizontalní ose tělesa výměníku se sklonem min. 1 % k venkovní hraně stěny. Teleskopický tubus obsahující výměník, ventilátor a filtry je možné přizpůsobit dle tloušťky stěny v rozsahu 250–500 mm (větší délka při použití volitelného příslušenství). Součastí dodávky je zároveň vnitřní designový kryt a venkovní fasádní mřížka.

Elektrické připojení

Z jednotky je vyveden tří žílový napájecí kabel 230 V / 50 Hz.

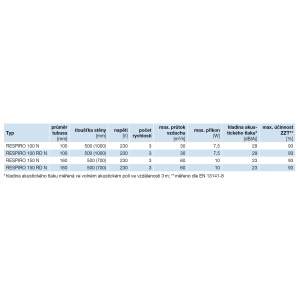

Varianty

• RESPIRO 100 N, 150 N – 3 rychlosti, ruční ovládání, dálkový ovladač
• RESPIRO 100 RD N, 150 RD N – 3 rychlosti, nastavení režimu provozu, dálkový ovladač, automatický provoz v závislosti na vlhkosti, možnost propojení více jednotek mezi sebou

Příslušenství

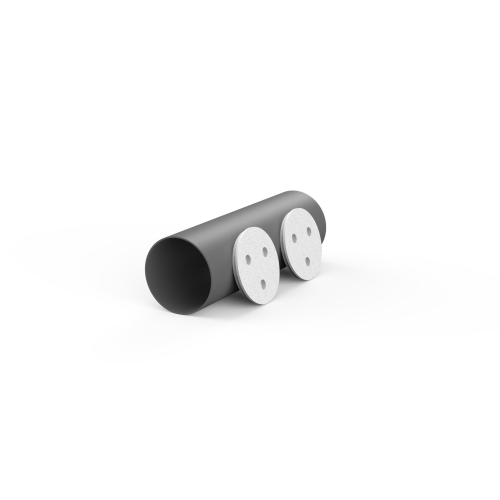

PULSE 160 T700 montážní tubus o délce 700 mm
RESPIRO 100 N (RD) připojovací nástavec tubus o délce 500 mm

Informace

Lokalní větrací jednotka určená do novostaveb a rekonstrukcí rodinných a bytových domů. Vyznačuje se jednoduchou montáží s nutností pouze malých stavebních úprav (otvor v obvodovém plášti), což z ní činí ideální řešení zvláště pro rekonstrukce.
