NEO-V klapky pro odvod tepla a kouře

Čtyřhranné klapky pro pro odvod tepla a kouře z požárem zasaženého požárního úseku.

Více informací

Cena na dotaz

dostupnost: na dotaz [22.8.2025, 00:00] Aktualizovat

Přidat do projektu

Zboží nelze objednat přes internet.
Kontaktujte specialisty z obchodního oddělení
nebo navštivte naše pobočky.

Přidat do projektu

Kód produktu:

Popis produktu

Popis

Kouřové klapky NEO-V jsou určeny pro systémy odvodu tepla a kouře z požárem zasaženého požárního úseku. Klapky jsou certifikovány podle normy ČSN EN 12 101-8 a testovány podle ČSN EN 1366-10. Klasifikace je provedena podle ČSN EN 13501-3+A1:2010.

Použití

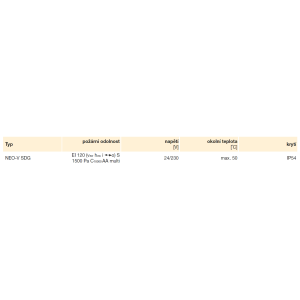

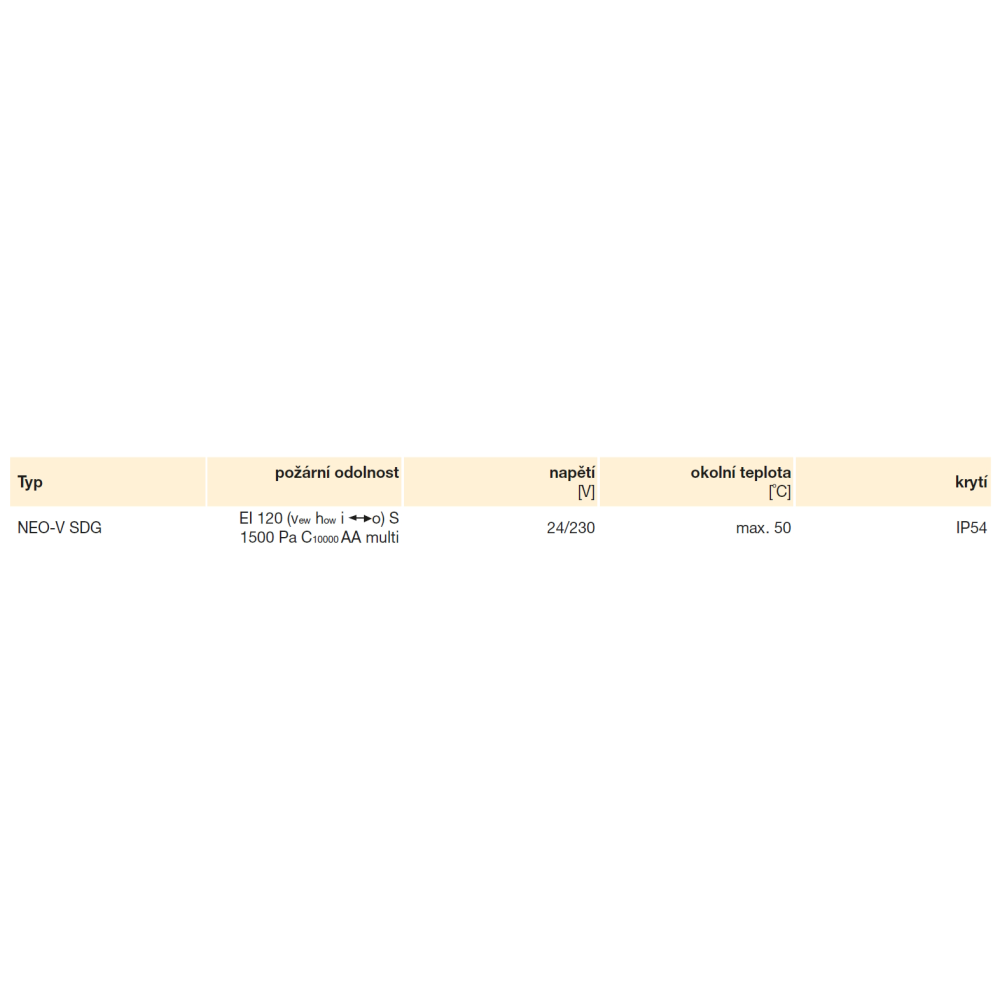

Klapky NEO-V mohou být instalovány v systémech odvodu kouře a tepla z více požárních úseků (multi). Mohou být umístěny do pevné stěny nebo stropu, s navazujícím potrubím nebo bez něj. Požární odolnost klapek je zkouškou stanovena jako EI 120 (v_ew h_ow i<->o) S 1500 Pa C₁₀₀₀₀ AA multi. Těsnost pláště odpovídá třídě C a list klapky třídě 4. Testování bylo provedeno v souladu s EN 1751:2002.

Montáž

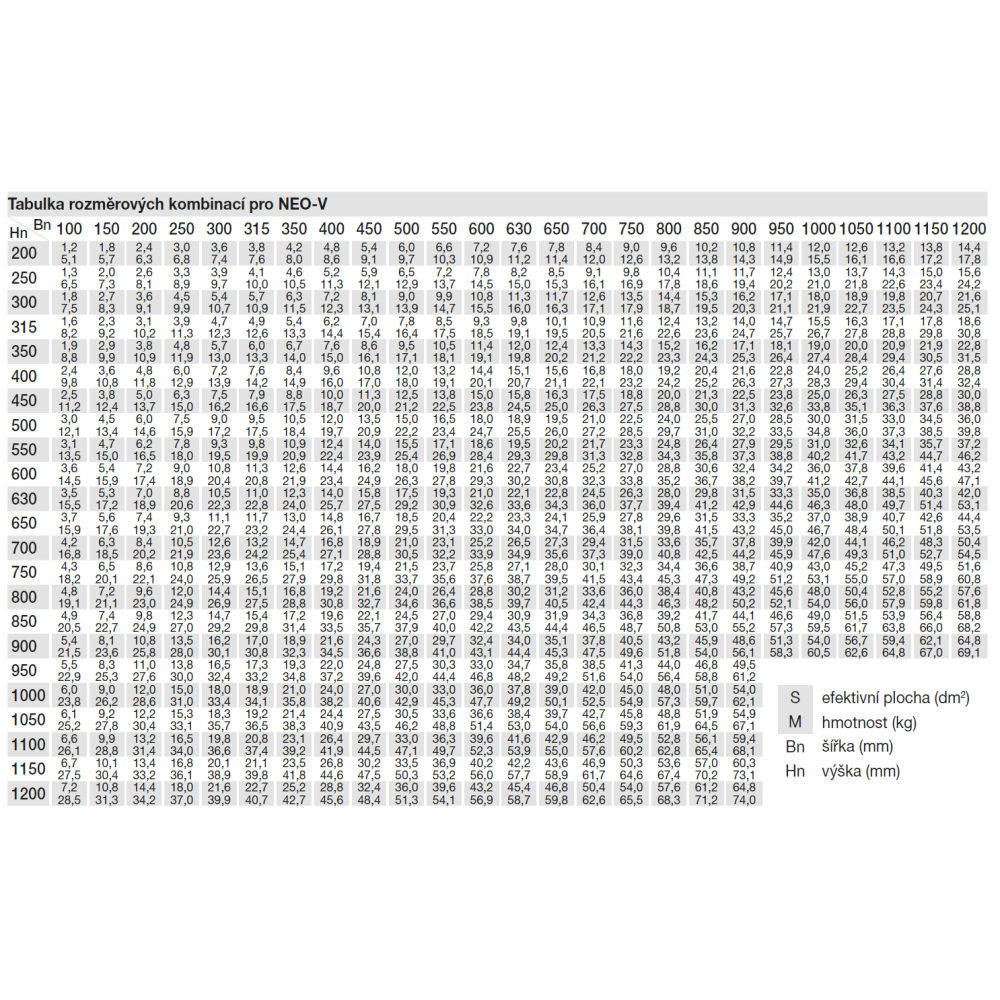

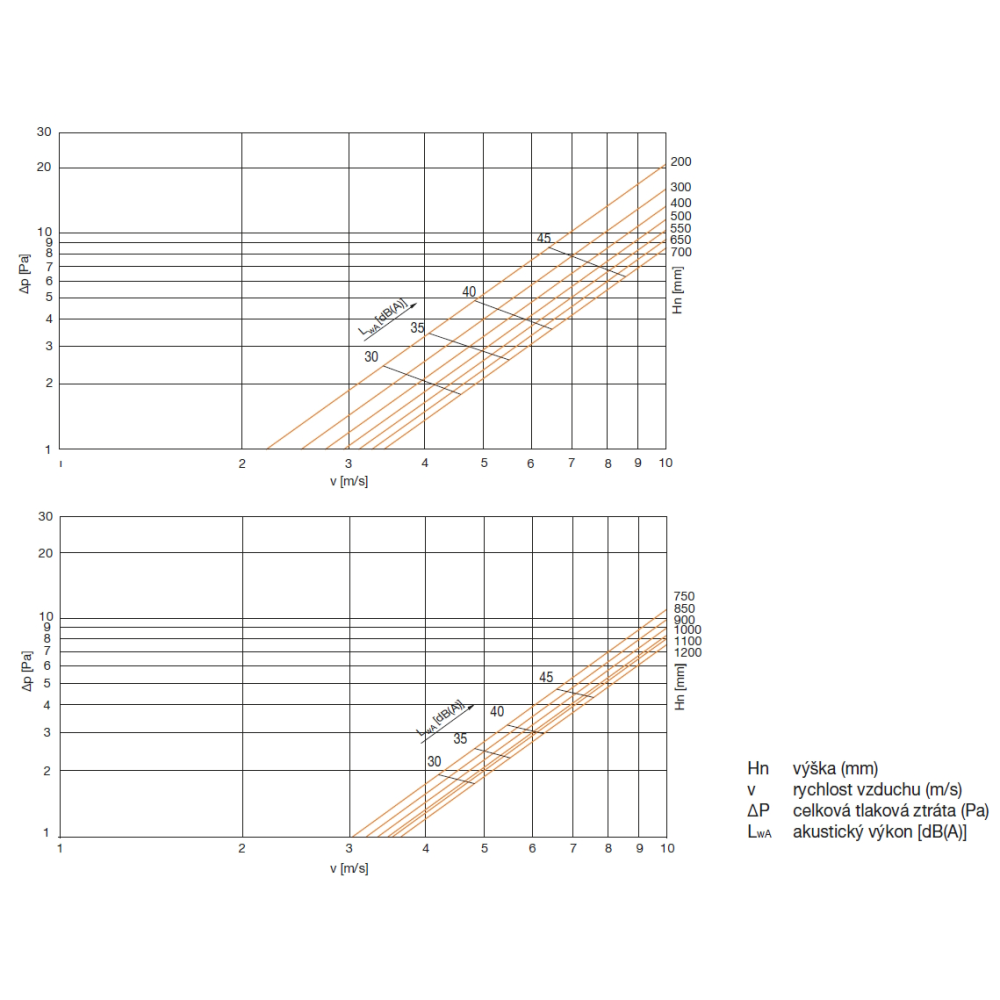

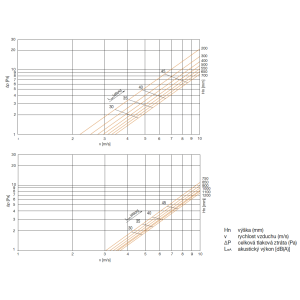

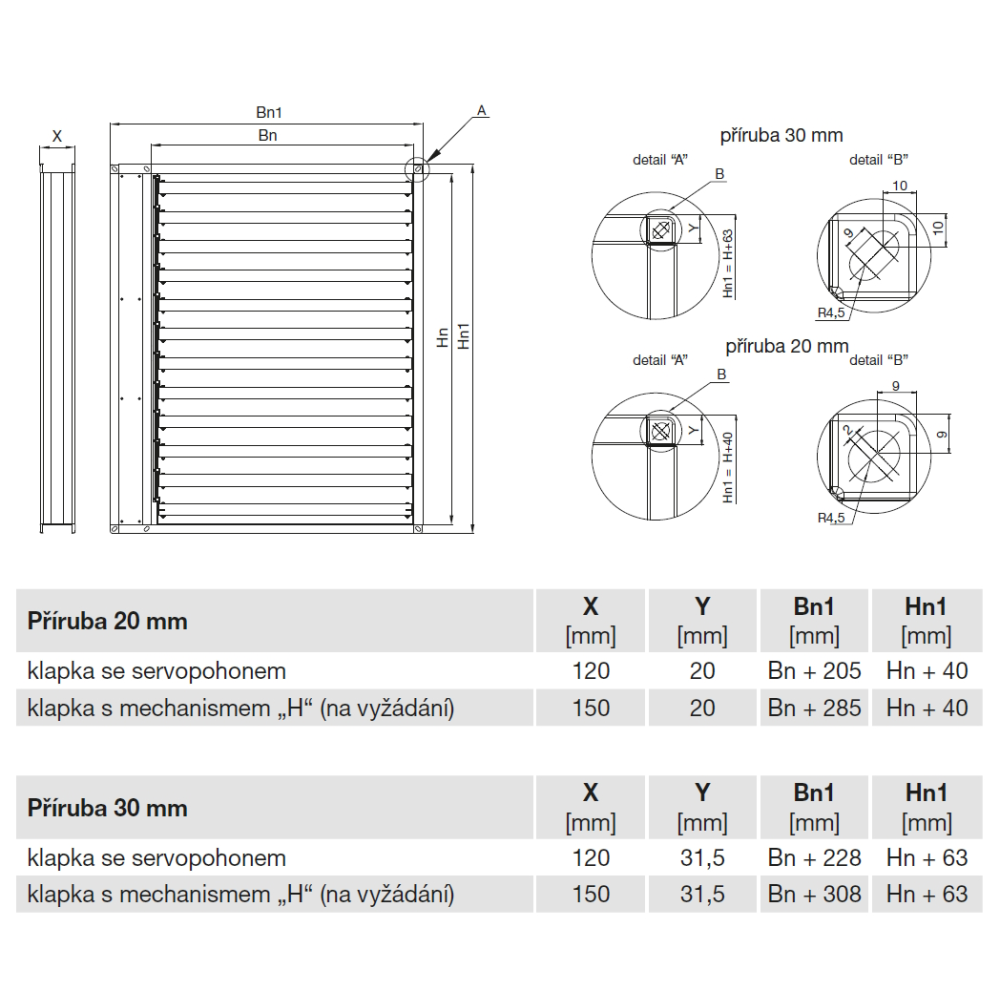

Požární klapky NEO-V jsou určeny pro čtyřhranná vzduchotechnická potrubí od 100 × 200 mm do 1200 × 1200 mm (Š × V). Klapka je konstruována s důrazem na minimální tlakovou ztrátu. Klapku lze instalovat s montážní osou ve vertikální i horizontální poloze.

Informace

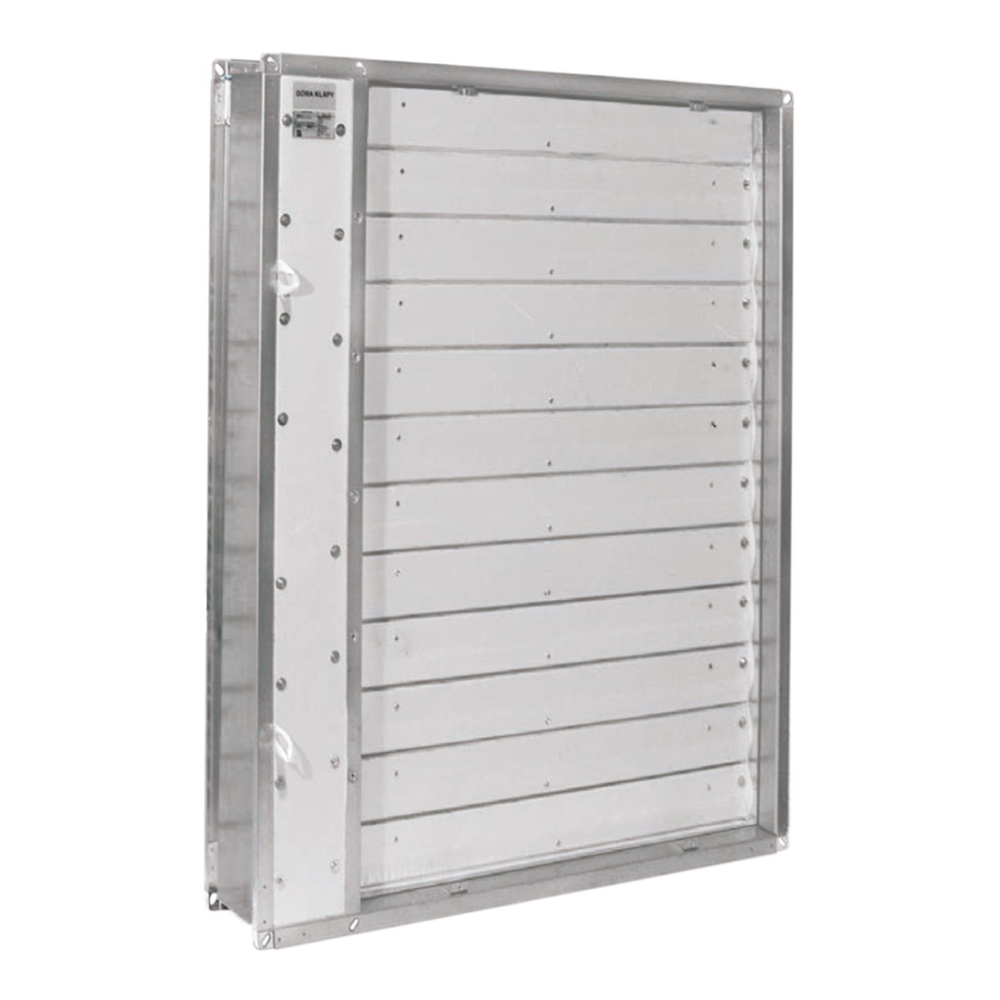

Klapka se sestává z:
• čtyřhranného pláště vyrobeného z pozinkovaného ocelového plechu, alternativně z nerezové nebo kyselinovzdorné oceli
• pohyblivého listu klapky z požáru odolného materiálu
• kouřových a požárních těsnění

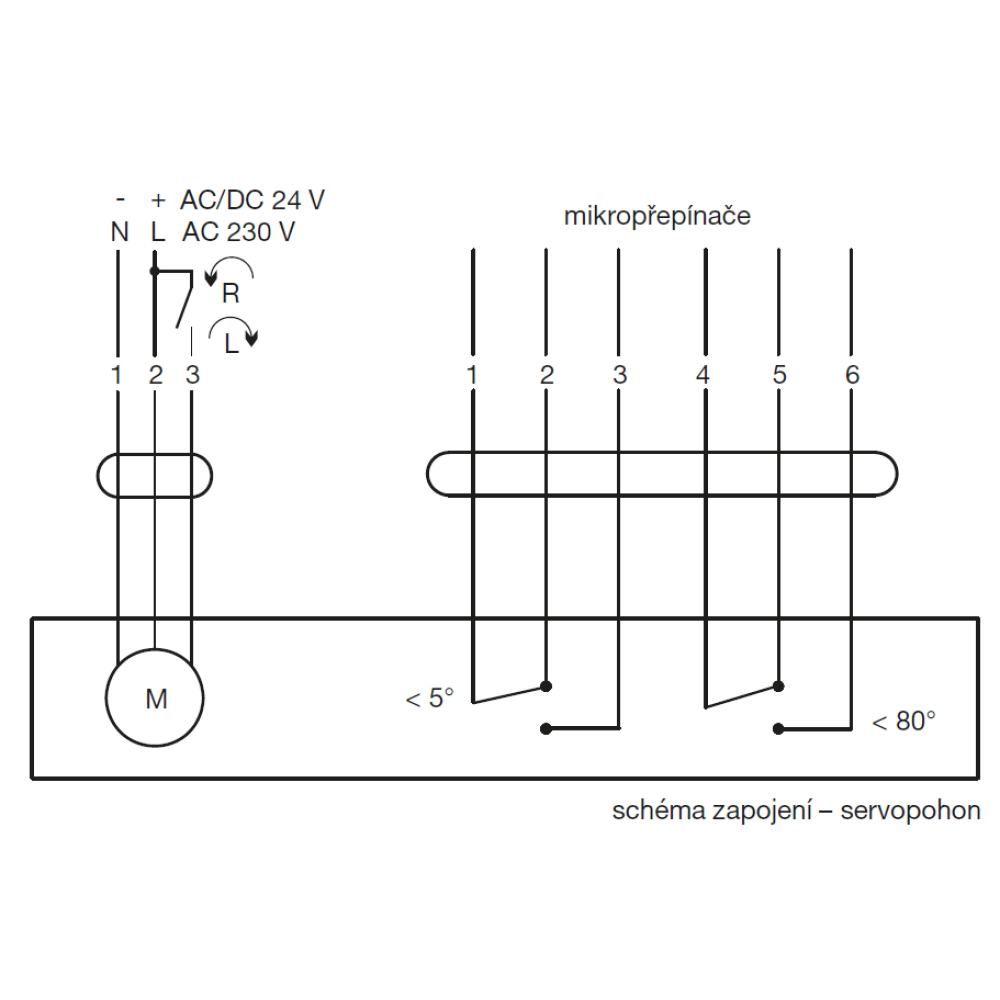

• kontrolního mechanismu, alternativně modulu EMS pro vzdálenou kontrolu funkce klapky

Celý popis

Bezpečnostní pokyny

Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:

• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru

Ke stažení

Technické listy, návody a prohlášení

Katalogový list .pdf (181.64 kB)

Návod k obsluze .pdf (1.08 MB)
