Odeslat e-mailProtipožární talířový ventil KSO-F je vyroben z pozinkovaného ocelového plechu opatřeného bílou barvou RAL 9003. Na požádání je možno dodat v jiné barevné povrchové úpravě. Ventil má těsnění z pěnové hmoty, regulační disk umožňuje snadnou regulaci průtoku a zajištění polohy kontramatkou. Regulační disk se uzavře, když teplota v bezprostřední blízkosti dosáhne hodnot tavení spoje pojistky. Teplota tavení standardního spoje pojistky je +70 °C. Zařízení se dodává s montážním kroužkem (KKT) vyrobeným z pozinkovaného ocelového plechu.
KSO-F je určen k použití jako protipožární uzávěr ve ventilačních systémech. Odolnost zařízení KSO-F byla přezkoušena dle EN 13501-3 autorizovanou zkušebnou a klasifikace požární odolnosti uzávěru osazeného ve stěnové konstrukci je E120.
• pro horizontální potrubí
• není zapotřebí revizní otvor
• snadno vyměnitelná pružinová pojistka
Instalace
Ventil se dodává kompletní s pružinovou pojistkou, upevňuje se „zašroubováním“ do závitu montážního kroužku.
Měření a regulace

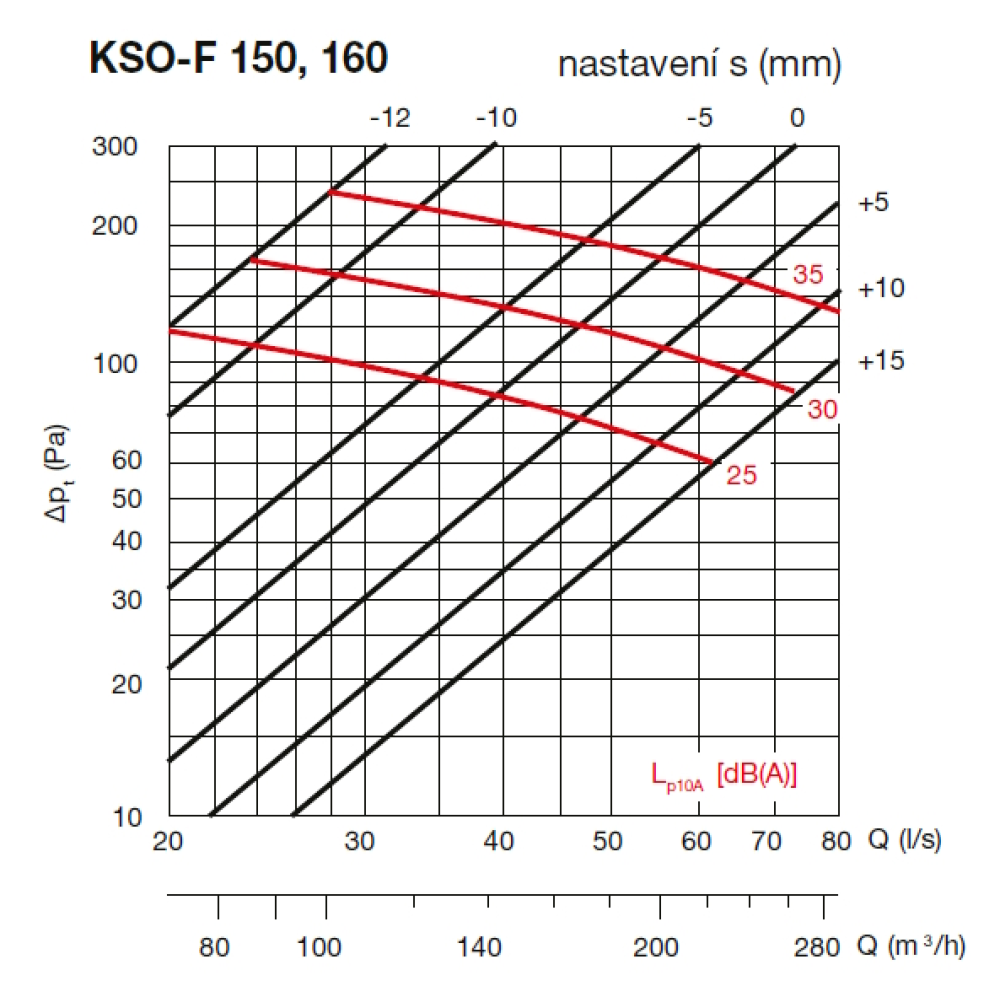

Regulace průtoku vzduchu se provádí otáčením regulačního kuželu, kterým se změní nastavení „s“ (mm). Součástí dodávky zařízení jsou i doklady s naměřenými údaji.
Požární třída dle EN 13501-3
• instalace do sádrokartonu do stěny
E45 (ve i <-> o) S
E60 (ve i <-> o)
• instalace do tuhé stěny nebo do podlahy
E60 (ve i <-> o) S
E120 (ve i <-> o) S
E120 (ho i <-> o)
Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:
• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
