KO 080 talířový ventil odvodní bílý

Ventil má těsnění z pěnové hmoty. Nastavení průtoku se provádí otáčením regulačního kuželu do požadované polohy a zajištěním v poloze kontramatkou. Montážní kroužek je vyroben z galvanizované oceli a je součástí dodávky talířového ventilu.

• pro odvod vzduchu
• vhodný do domácností, kanceláří apod.
• upevnění na strop
• dobré nastavovací parametry
• nízká hladina hluku
• rychlá a snadná instalace
• snadné měření průtoku vzduchu

Instalace

Montážní kroužek se připevňuje k potrubí pomocí šroubu nebo nýtu. Zajištění ventilu se provede „zašroubováním“ do závitu v montážním kroužku.

Měření a regulace

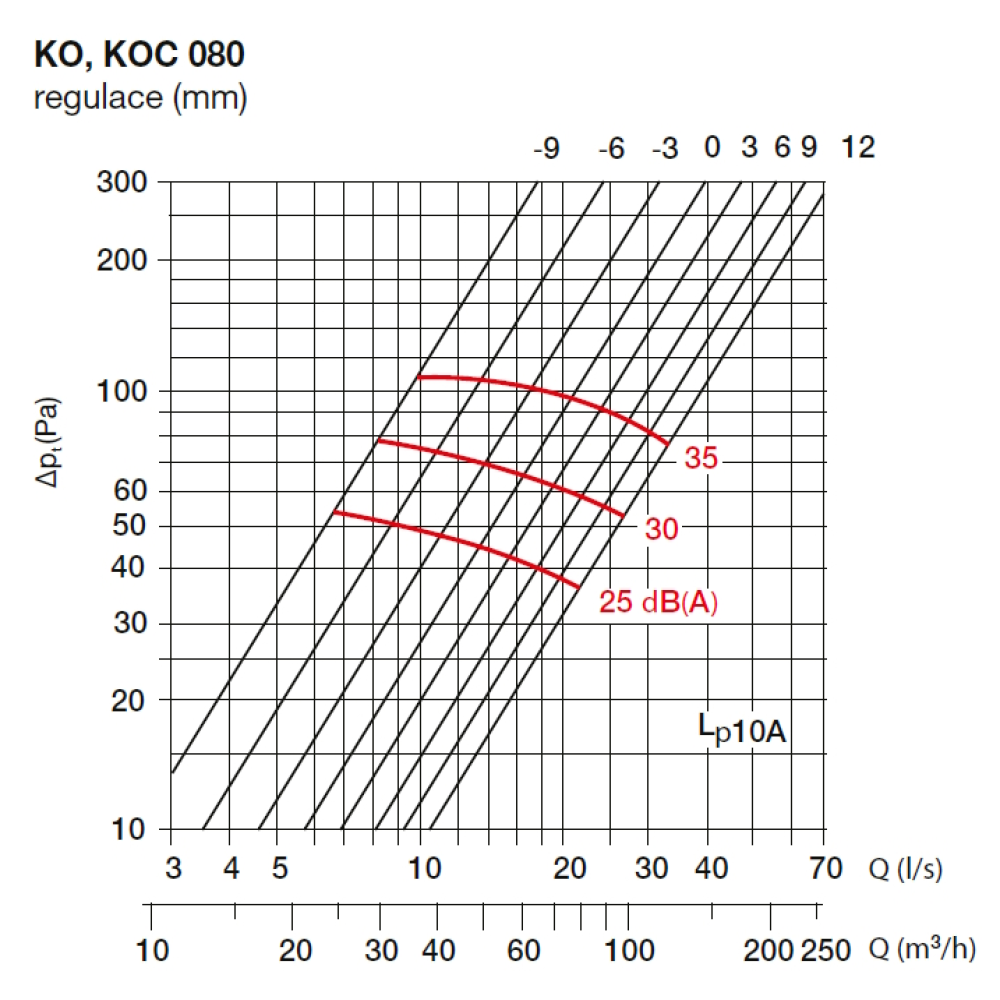

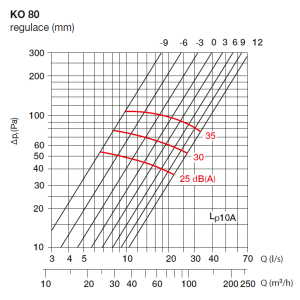

Regulace průtoku vzduchu se provádí otáčením středového disku, kterým se změní nastavovací rozměr a (mm). Měření průtoku vzduchu se provádí jako měření diference tlaku za použití měřicí trubice.

Vysvětlivky

Talířový ventil KO je v lakovaném provedení RAL 9010.
Talířový ventil KOB je v lakovaném provedení RAL 9005.
Talířový ventil KOC je v lesklém chromovém provedení.

Poznámka
Talířové ventily KO jsou k dispozici v provedení pod označením KEL 100, KEL 125 s elektrickým ovládáním 12 V pro zónové větrání. Součástí je bezpečnostní transformátor s časovým doběhem CTE 12/708.
