KK 080 talířový ventil odvodní kovový

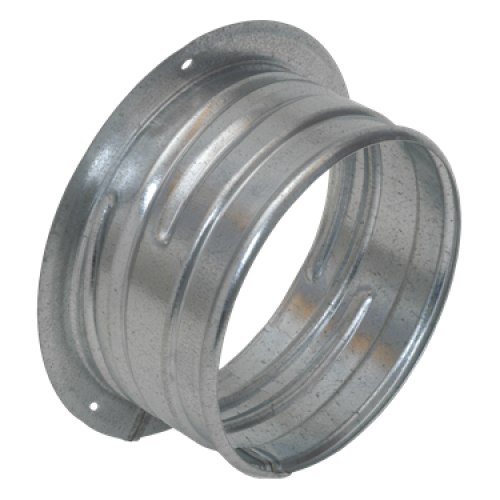

Ventil je z ocelového plechu opatřeného bílou vypalovací barvou RAL 9003. Těsnění je z pěnové hmoty. Průtok se nastavuje otáčením regulačního kuželu do požadované polohy a zajištěním v poloze kontramatkou. Montážní kroužky KKL a KKT jsou vyrobeny z pozinkovaného ocelového plechu. Montážní kroužek KKT je opatřen jednobřitým těsněním.

• pro odvod vzduchu vhodný pro použití v domácnostech, kancelářích ap.
• dobré nastavovací parametry
• nízká hladina hluku
• rychlá a snadná instalace
• snadné měření průtoku vzduchu

Instalace

Montážní kroužek KKL nebo KKT se připevňuje k potrubí pomocí šroubů nebo nýtů. Zajištění ventilu se provede „zašroubováním“, kterým výstupky na talířovém ventilu zapadnou do závitu v montážním kroužku.

Měření a regulace

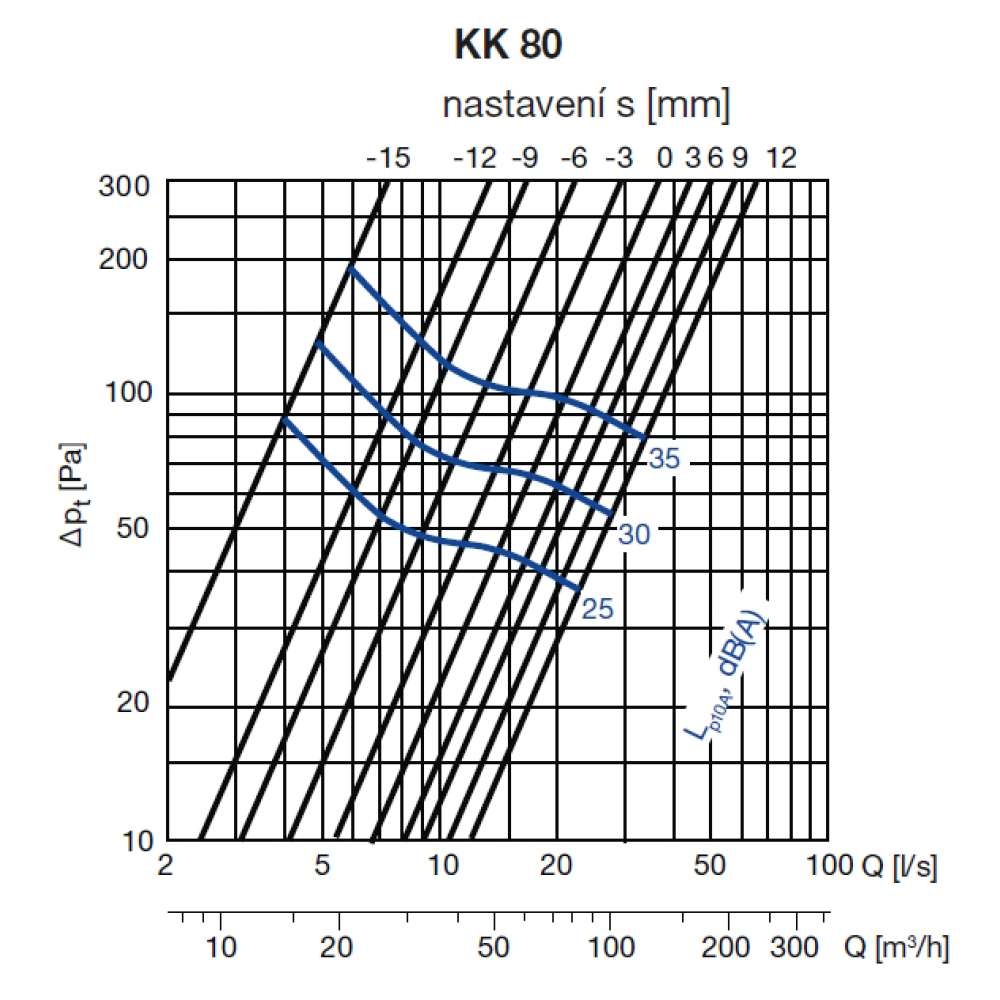

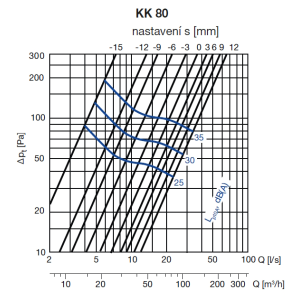

Regulace průtoku se provádí pootočením středového disku, kterým se změní nastavovací rozměr s (mm). Měření průtoku vzduchu se provádí měřením diference tlaků samostatnou měřící trubicí. Bližší informace viz diagramy průtoku.
