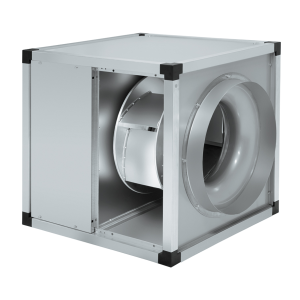

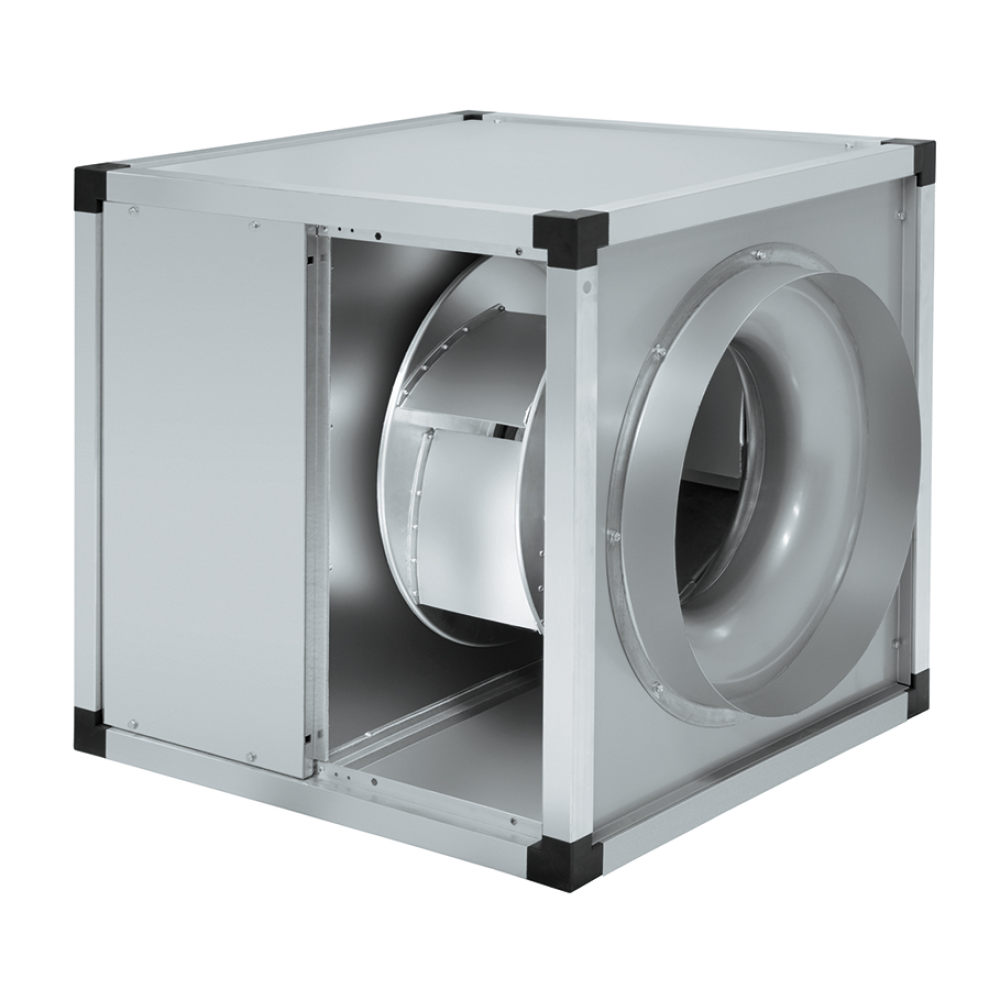

KABT/4-4000/355 IP55 zvukově izolovaný vent. pro kuchyně

Skříň

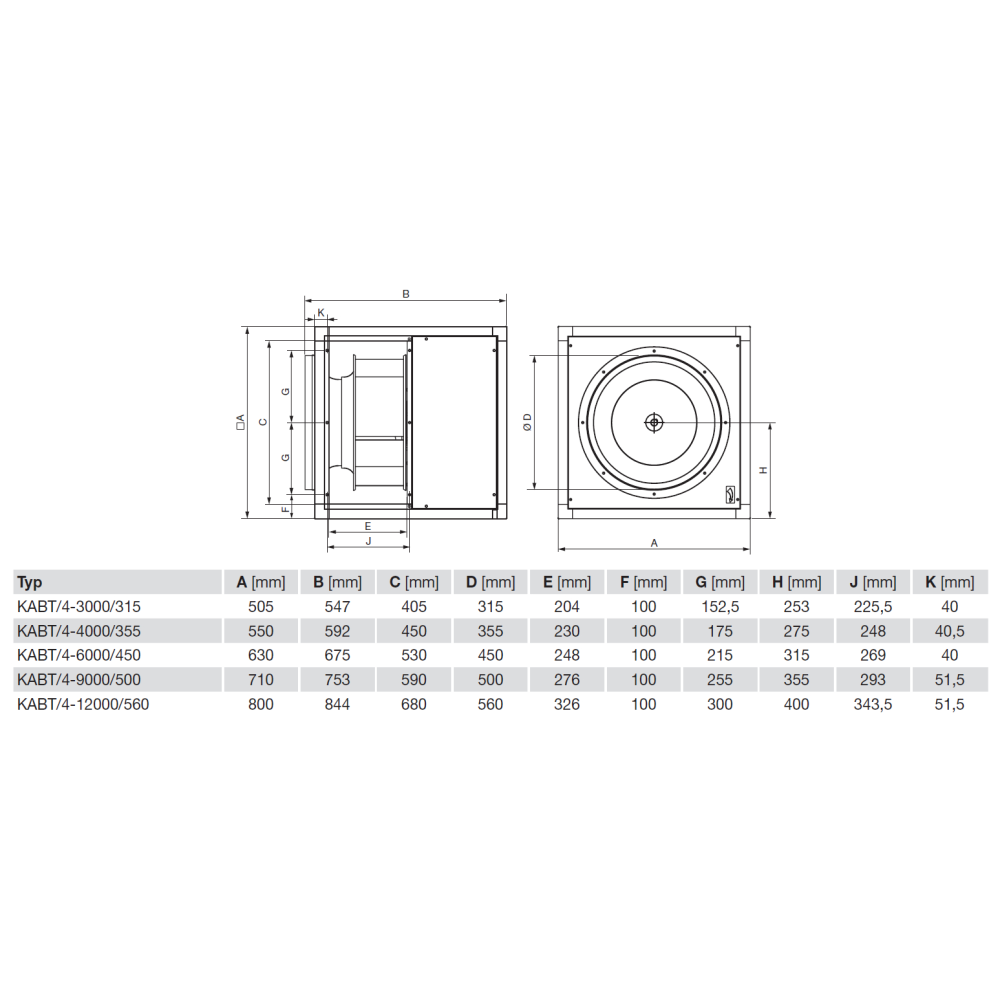

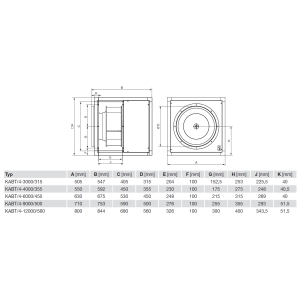

je z ocelového, galvanicky pozinkovaného plechu, sendvičového provedení. Skříň je uvnitř opatřena vrstvou zvukově izolujícího materiálu. Ventilátor je uložen ve skříni na odpružených profilech, aby se omezil přenos vibrací. Na skříni je osazeno kruhové sací hrdlo pro připojení flexibilních hadic nebo kruhového potrubí. Na výtlaku je čtyřhranný otvor, kam lze připojit redukci na kruhové potrubí, která se dodává samostatně. Skříň obsahuje vanu pro odvod tukového kondenzátu, odvodní hrdlo kondenzátu je nutno namontovat v souladu s polohou ventilátoru a zároveň je nutno zvolit vhodný sklon ventilátoru směrem k hrdlu.

Oběžné kolo

je radiální s dozadu zahnutými lopatkami. Oběžné kolo je volně běžící, bez spirální skříně, staticky a dynamicky vyváženo.

Motor

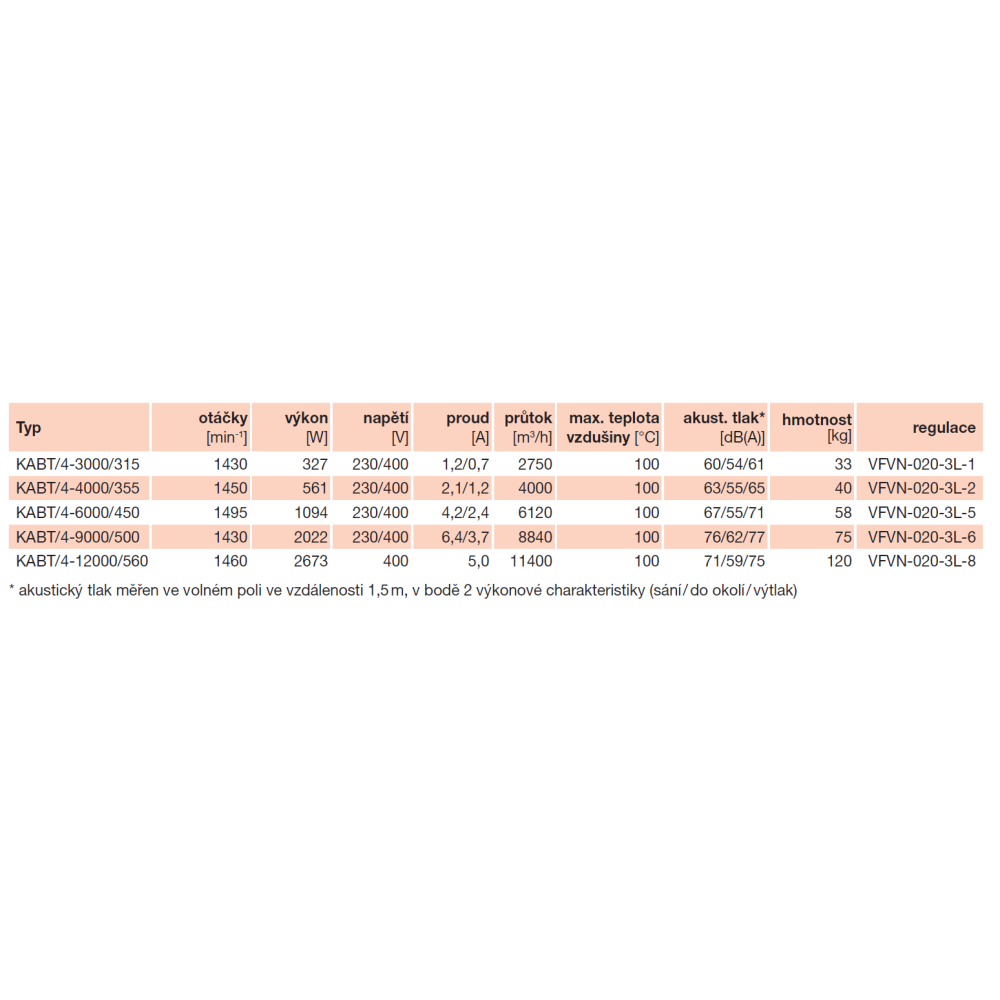

je asynchronní s odporovou kotvou. Motory ventilátorů KABB jsou 1-fázové pro napětí 230 V, KABT jsou 3-fázové pro napětí 230/400 V nebo 3-fázové pro napětí 400 V. Motory jsou sériově vybaveny termopojistkou, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy F. Max. teplota okolí motoru 100 °C KABB (KABB/4-3000 70 °C, KABB/4-4000 50 °C, KABB/4-6000 40 °C), 40 °C KABT . Motor je umístěn mimo proud vzdušniny, provozní teplota vzduchu od -20 do +100 °C. Uzavřená a bezúdržbová kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP55.

Svorkovnice

je standardně z černého plastu, je volně připojena na přívodním kabelu od motoru a je ji možno samořeznými šrouby přišroubovat na dobře přístupné místo na skříni. Délka kabelu 0,8 m, krytí IP55.

Montáž

se provádí s ohledem na konstrukci, provoz ventilátoru a revizní činnost výlučně s osou motoru vodorovně a vanou kondenzátu vespod.

Pokyny

Ventilátory jsou vhodné pro vzduchotechnické aplikace, kde se s výhodou uplatní nízká hlučnost ventilátoru. Ventilátory jsou zejména vhodné pro velkokapacitní kuchyně, k odvětrání restaurací, sportovních hal, nemocnic, skladů a bazénů.
