ILT/4-315 Ex nevýbušný ventilátor

Skříň

ventilátoru je z ocelového, galvanicky pozinkovaného plechu a je opatřena přírubami pro upevnění do čtyřhranného potrubí. Na skříni je revizní víko, po jehož demontáži je přístupné oběžné kolo.

Oběžné kolo

je radiální s dopředu zahnutými lopatkami, vyrobeno je z galvanicky pozinkovaného ocelového plechu. Je staticky a dynamicky vyváženo.

Svorkovnice

je standardně z černého plastu, volně na přívodním kabelu od motoru a je jí možno samořeznými šrouby připevnit na dobře přístupné místo na skříni. Krytí IP55.

Motor

je asynchronní s odporovou kotvou. Motory jsou 3-fázové pro napětí 230/400 V. Motory jsou sériově vybaveny tepelnou pojistkou, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy F a pracovní teplotou -20 až 55 °C. Uzavřená kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP55.

Regulace otáček

se provádí frekvenčními měniči nebo transformátorovými regulátory změnou napětí. Přednostně doporučujeme frekvenční měniče. Regulace možná pouze s certifikovaným příslušenstvím.

Směr otáčení

je označen na skříni nalepenou šipkou. Směr otáčení je po uvedení do provozu nutno zkontrolovat.

Hluk

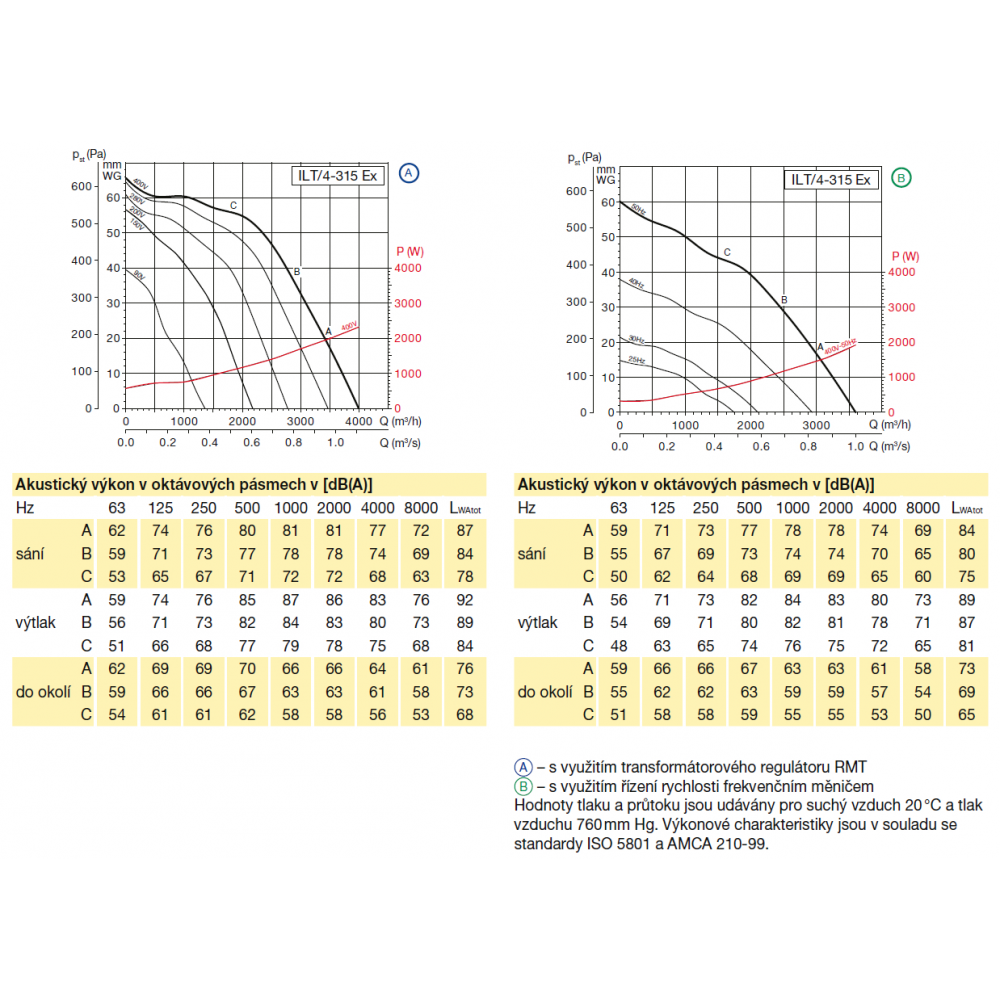

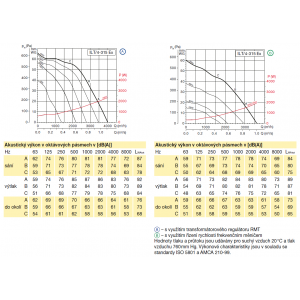

emitovaný ventilátorem je uveden v tabulkách pro tři pracovní body výkonové charakteristiky (s nízkou, střední a vysokou tlak. ztrátou).

Montáž

v každé poloze ventilátoru, s ohledem na revizní činnost a možnost sejmutí revizního víka přednostně s osou motoru svisle.

Příslušenství

Elektrické příslušenství je výhradně certifikováno pro ventilátory ILT Ex. Není možné ho zaměnit s jinými typy.

Motor

Pozor, ventilátory jsou ve speciálním provedení pro ČR. Nelze použít náhradní díly standardně dodávané výrobcem či obchodními organizacemi. Pro osazení jisticích prvků a tím bezpečný provoz ventilátorů jsou rozhodujícím podkladem hodnoty In, Ia/In a te uvedené v certifikátech ventilátorů. Po dodání ventilátoru je nutné tyto hodnoty pečlivě zkontrolovat.
