HXBR/4-315 IP44 axiální ventilátor

Výkonné nástěnné axiální ventilátory vhodné pro větší průtoky a malé tlakové ztráty vzduchovodů.
Více informací
B2B přístup pro firemní zákazníky – informujte se na podmínky
9 917,00 Kč bez DPH
11 999,57 Kč s DPH
dostupnost: skladem [15.7.2024, 04:10] Aktualizovat

Vložit do on-line návrhového programu

Kód produktu: SP168100030
EAN: 8413893138705
Popis produktu
Skříň

je z ocelového galvanizovaného plechu opatřeného černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny.

Oběžné kolo

je z ocelového plechu do Ø 355, vyšší průměry mají lopatky z Al slitiny, tvar „SICKLE“ je speciálně optimalizovaný z hlediska maximálního průtoku a tlaku při minimální hlučnosti. Oběžné kolo je nalisované přímo na motoru.

Motor

je asynchronní s kotvou nakrátko, vnějším rotorem a rozběhovým kondenzátorem. Izolace třídy F, krytí IP44. Kuličková ložiska s tukovou náplní na dobu životnosti. Motor je dynamicky vyvážen dle ISO 1940.

Regulace otáček

se provádí elektronickými nebo transformátorovými regulátory změnou napětí. U třífázových typů pomocí frekvenčních měničů.

Směr otáčení

není možno měnit. U nástěnného provedení je standardně průtok vzdušiny od motoru k oběžnému kolu, u potrubního opačně. Za příplatek lze objednat ventilátor s opačným průtokem (pro trhy mimo platnost ErP).

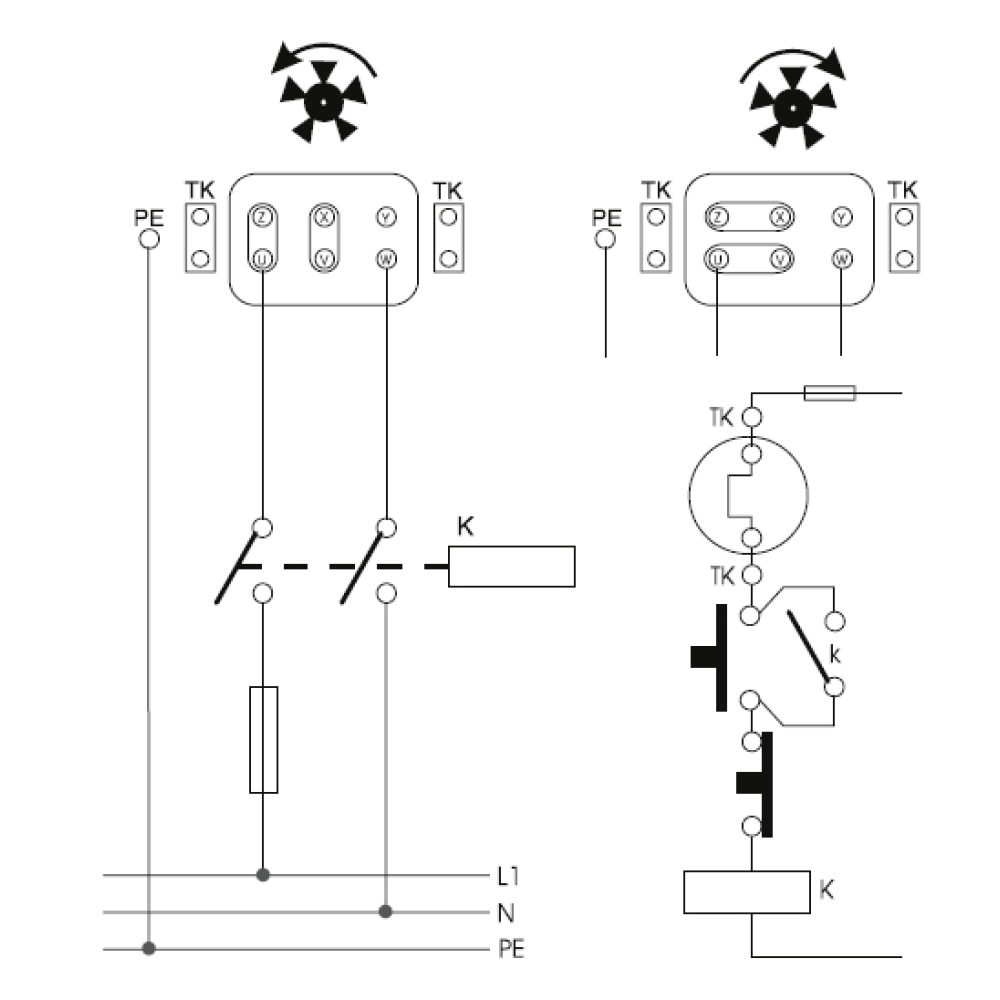

Svorkovnice

je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na motoru (nástěnné provedení) nebo na skříni (potrubní provedení).

Montáž

je možná v každé poloze osy motoru. V případě horizontální montáže je nutno v rotoru otevřít otvory pro odtok kondenzátu. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

Hluk

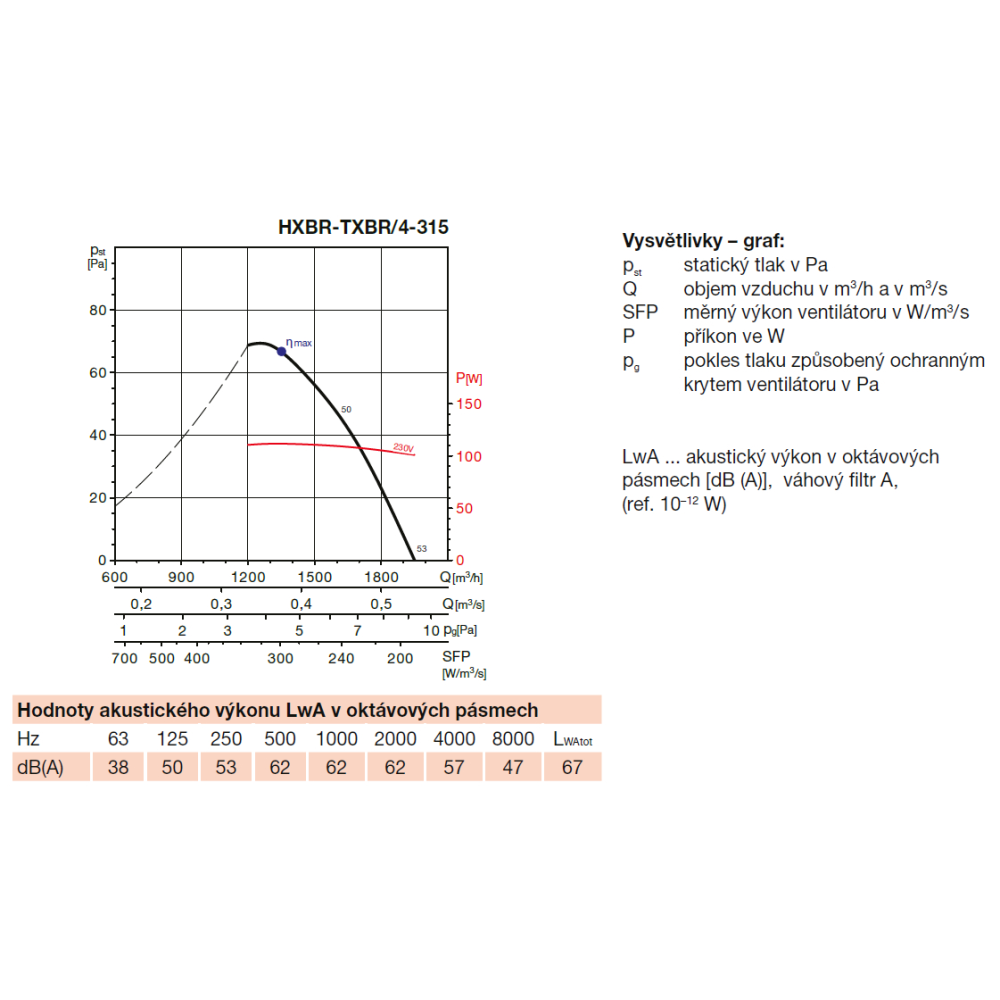

emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve volném poli ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5 m).

Celý popis
Ke stažení
Technické listy, návody a prohlášení
Katalogový list .pdf (406.25 kB)
Návod .pdf (535.88 kB)
Prohlášení o shodě .pdf (359.81 kB)
CAD soubory
2D .dwg (77.47 kB)
3D .dwg (1.09 MB)
2D .dxf (3.09 MB)
3D .dxf (1.05 MB)
