HV 300 AE malý axiální ventilátor

Skříň

Skříň je z nárazuvzdorného plastu, barva je bílá. Ventilátor je vybaven zpětnou žaluziovou klapkou s elektrickým pohonem. Klapka se otevírá zároveň se zapnutím ventilátoru. Model je vybaven kontrolkami provozu.

Oběžné kolo

Oběžné kolo je axiální z kvalitního nárazuvzdorného plastu. Má aerodynamicky a výkonově optimalizované lopatky. Oběžné kolo je na hřídeli zajištěno centrálním šroubem proti sklouznutí.

Motor

Motor je asynchronní s pomocnou fází v provedení s vnějším rotorem. Motor má kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IPX4, třída izolace II. Provedení s dvojitou izolací a tepelnou ochranou.

Směr průtoku

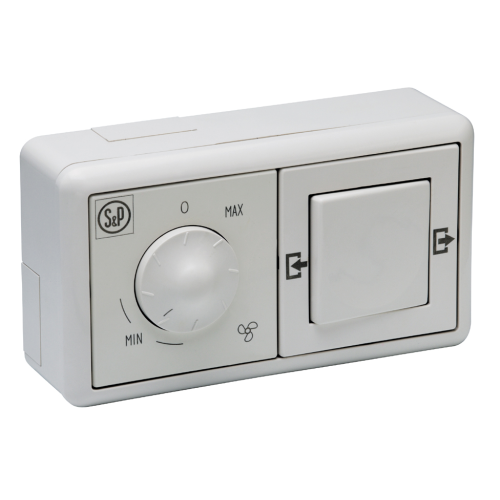

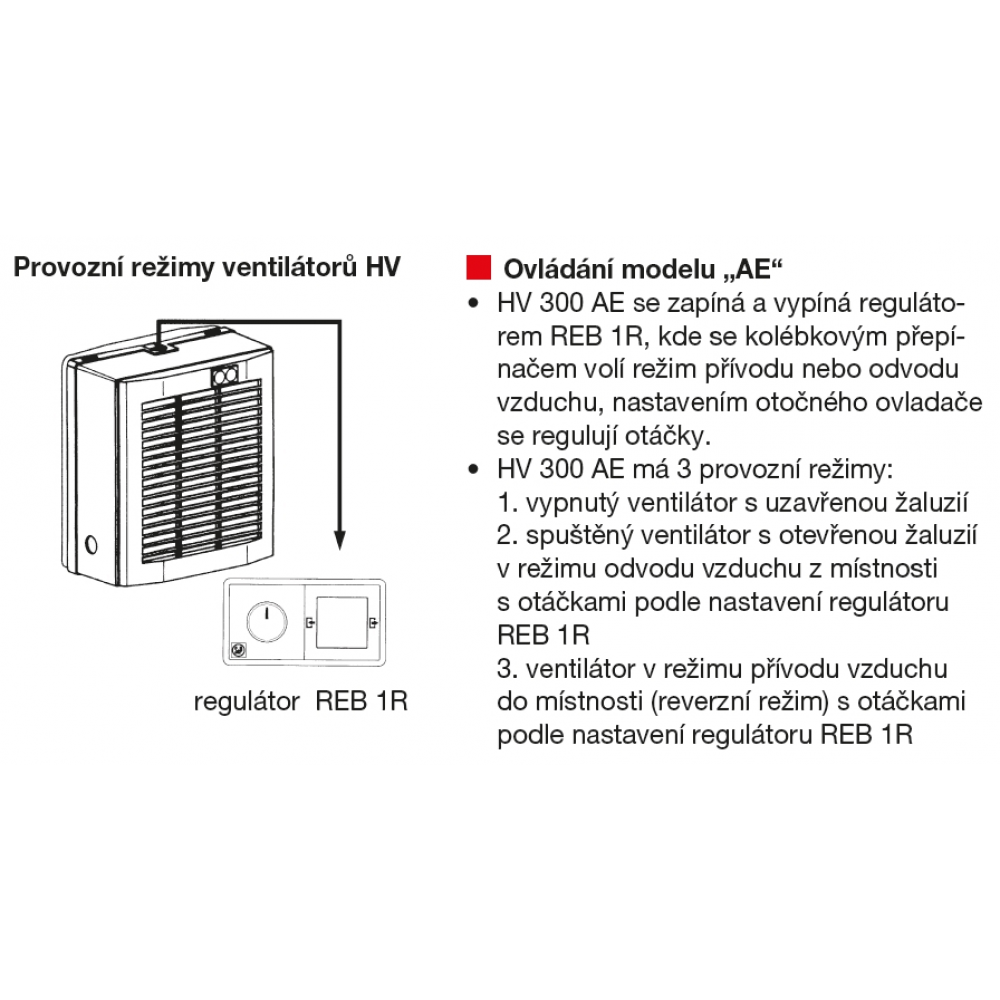

Směr průtoku je od oběžného kola k statoru, průtok lze měnit u modelu HV 300 AE regulátorem REB 1R, u modelu A regulátorem CR 300, u modelu RC dálkovým bezdrátovým ovládáním.

Svorkovnice

Svorkovnice je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou nebo po omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu.

Hluk

V tabulce jsou uvedeny hodnoty akustického tlaku v bodě (B – obr. měření akustických parametrů), ve vzdálenosti 3 m, pro namontovaný ventilátor. V tabulce jsou uvedeny hodnoty korekcí pro získání akustického výkonu LWA ve středních frekvencích oktávových pásem pro sání (A) a výtlak.

Montáž

Montáž se provádí do okna s jednoduchým nebo dvojitým zasklením o síle 3 až 25 mm. Pomocí 3 svorníků lze ventilátor namontovat jako nástěnný ventilátor pro přívod nebo odvod vzduchu přes stěnu. Montáž je možná do stěn se sílou 25 až 300 mm.

Pokyny

Ventilátory jsou vhodné pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu nebo okno. Ventilátory lze použít pro větrání v bytové výstavbě, společenských místnostech, kancelářích, obchodech.
