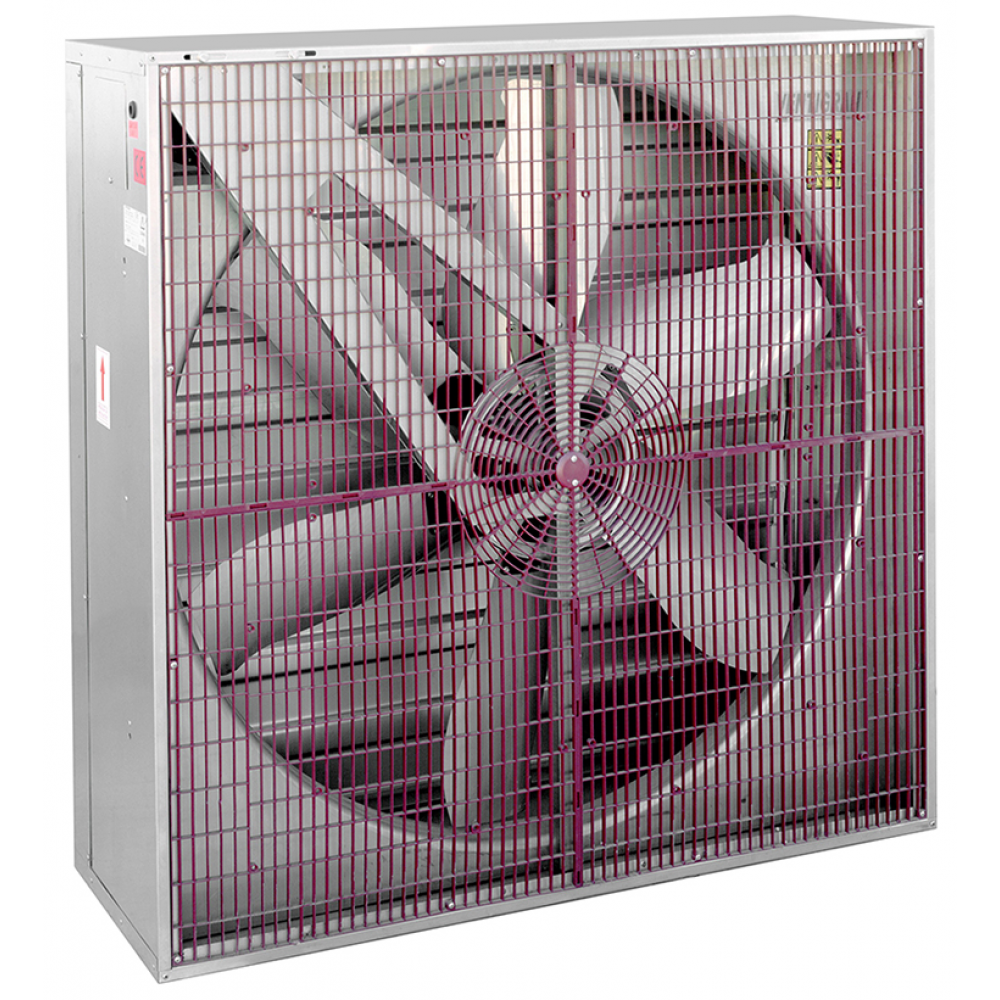

HIT-1000 P (0,37 kW) IP55 axiální ventilátor

Skříň

je z ocelového pozinkovaného plechu. Skříň je vybavena na straně sání bezpečnostní mřížkou, na výtlaku žaluziovou klapkou. Žaluzie se automaticky otevře při spuštění ventilátoru. V případě, že je ventilátor v dosahu osob, je možné přes žaluzii instalovat bezpečností mřížku (viz příslušenství).

Oběžné kolo

je vyrobeno z Al slitiny (velikost 800 z ocelového plechu). Oběžné kolo je staticky i dynamicky vyváženo. Úhel listu oběžného kola je nastaven výrobcem. Oběžné kolo je
poháněno řemenem (velikost 800 napřímo), skříň obsahuje mechanizmus pro jeho napínání.

Motor

je asynchronní s kotvou nakrátko. Čtyřpólové provedení. Krytí motoru je IP55. Izolace třídy F. Pracovní teplota 0 až +40 °C. Vinutí je vybaveno tepelnou ochranou. Třída účinnosti motoru IE3.

Svorkovnice

je umístěna na motoru.

Regulace otáček

motorů není možná.

Směr průtoku

je od ochranné mřížky k žaluzii.

Hluk

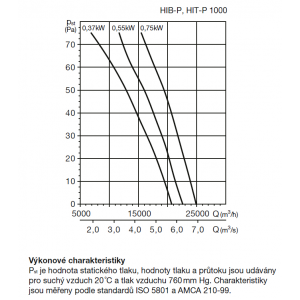

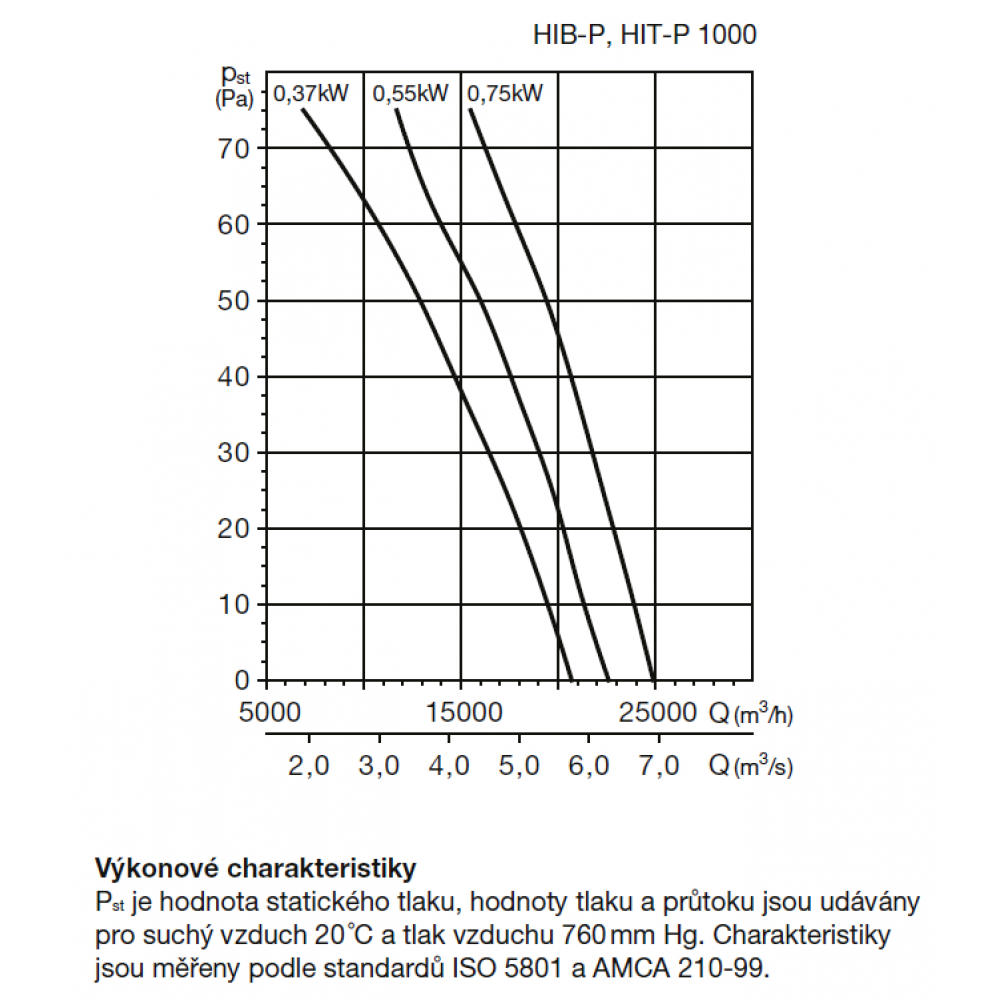

je uveden v tabulce hlavních technických parametrů. Měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného kola ve volném poli.

Montáž

ventilátorů je zásadně s osou motoru vodorovně. Skříň nesmí přenášet mechanické namáhání ze stavebních konstrukcí. Ventilátor je možné vestavět do stěn budov. Výtlaková žaluzie není dostatečnou ochranou proti úrazu rotujícími částmi. V případě, že spodní hrana ventilátoru bude méně než 2,5 m nad zemí nebo je jinak možné na ventilátor dosáhnout, je třeba přes žaluzii instalovat doplňkovou ochrannou mřížku. V aplikacích, kde je třeba zamezit pronikání světla do objektu (např. drůbežárny), je možné objednat speciální zatemňovací kazetu.

Varianty

• HIB-P ventilátor s jednofázovým motorem 230 V a žaluzií na výtlaku
• HIT-P ventilátor s třífázovým motorem 230/400 V a žaluzií na výtlaku

Příslušenství

• SG Kit ochranná mřížka na žaluzii
• BO Kit zatemňovací kazeta
• HIB/HIT Kit wall montážní rám

Pokyny

Ventilátory jsou zkonstruovány pro přívod velkého objemu vzduchu při nízkém tlaku, jsou vhodné pro větrání velkých skladových hal, skleníků, sportovních a zemědělských objektů.

Upozornění

Alternativně se dodávají motory s termopojistkou ve vinutí. V takovém případě je nutné použít schéma zapojení, které je v dokumentaci dodávané s ventilátorem. Termopojistka musí být vždy zapojena, jinak zaniká nárok na záruční opravu motoru.
