HGTT-V 800 IP55 axiální střešní ventilátor

Skříň

je konstruována pro vertikální výfuk vzdušiny. Podstavec i skříň ventilátoru jsou vyrobeny z ocelového plechu opatřeného antikorozní ochranou. Válcová skříň je opatřena šedým epoxidovým
lakem. Součástí ventilátoru je zpětná klapka na výtlaku a ochrana před vniknutím cizích těles.

Oběžné kolo

ventilátoru je axiální, lopatky jsou z Al slitiny, náboj z ocelového galvanizovaného plechu. Oběžné kolo je staticky a dynamicky vyváženo. Nastavení úhlu listu oběžného kola je provedeno výrobcem (8°–32°).

Motor

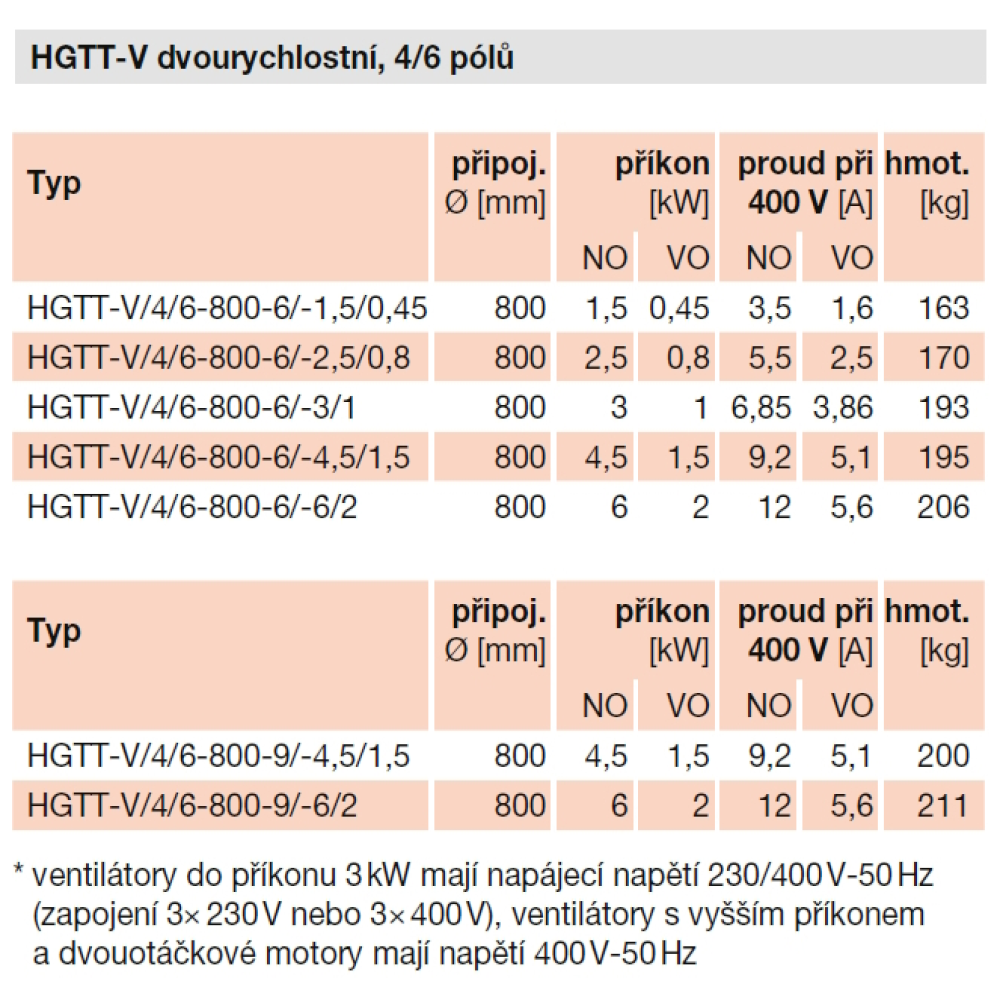

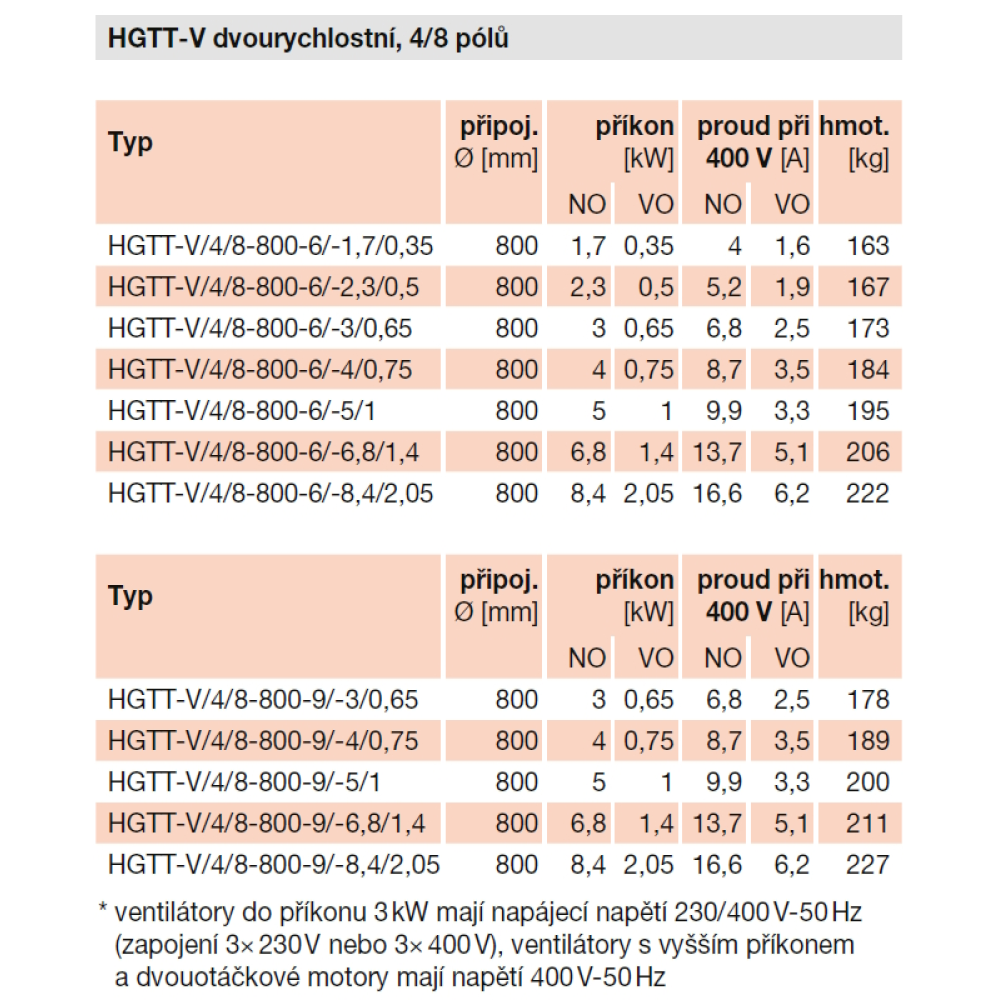

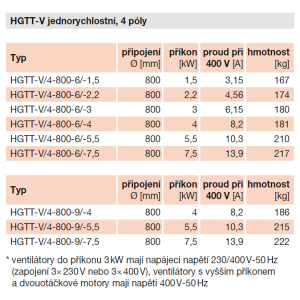

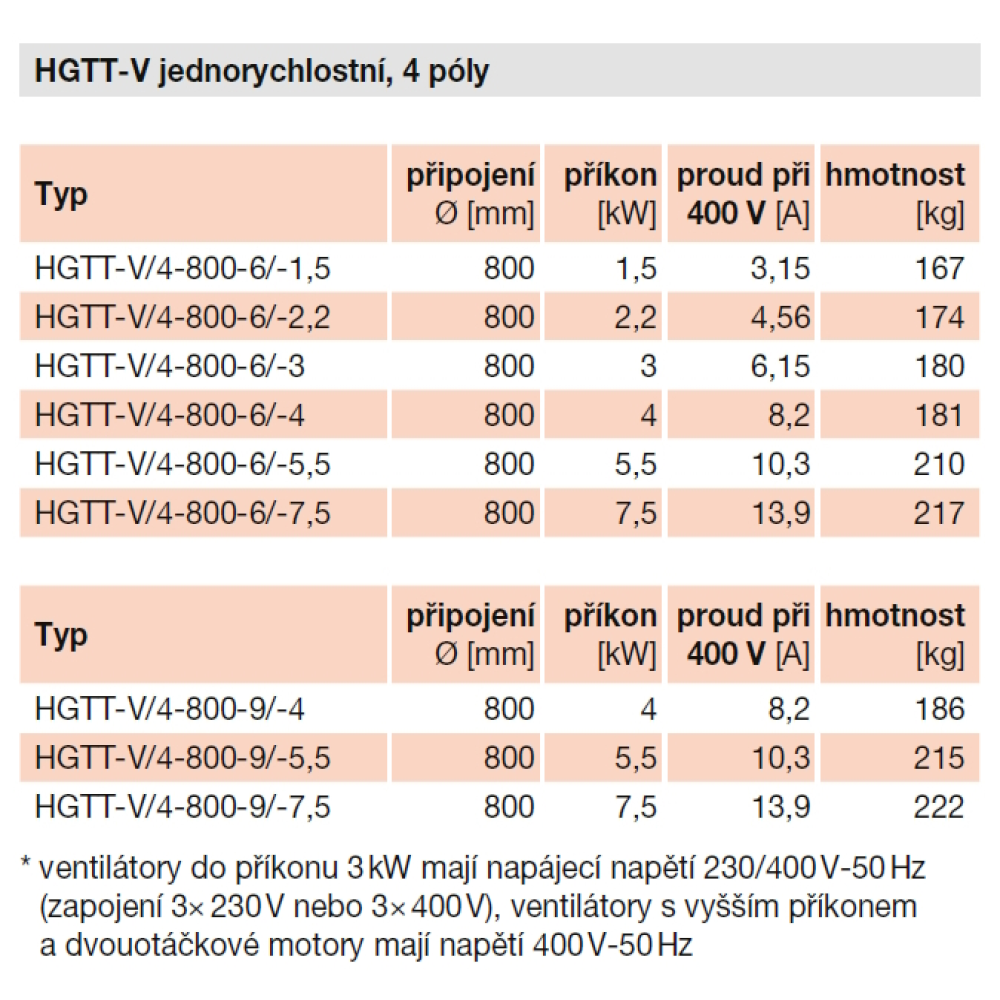

je asynchronní s kotvou nakrátko. Motory jsou 3-fázové pro napětí 230/400 V do výkonu 3 kW a 3-fázové pro napětí 400 V pro vyšší výkony a dvouotáčkové motory. Kuličková ložiska s tukovou náplní na dobu životnosti. Krytí motoru IP55, třída izolace F. Pracovní teplota -20 až 40 °C. Na plášti je umístěn revizní vypínač. Na vyžádání jsou k dispozici dvou rychlostní (4/6 a 4/8 pólů) motory.

Svorkovnice

s revizním vypínačem je umístěna na skříni ventilátoru. Krytí je IP55.

Regulace otáček

je možná u vybraných typů frekvenčním měničem.

Směr průtoku

je standardně od motoru k oběžnému kolu.

Montáž

Ventilátor se montuje zásadně ve vertikální poloze. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
