HGHT-V 900 IP55 požární axiální střešní ventilátor

Skříň

je konstruována pro vertikální výtlak vzdušniny. Podstavec i skříň ventilátoru jsou vyrobeny z ocelového plechu opatřeného antikorozní ochranou. Válcová skříň je opatřena šedým epoxidovým lakem. Součástí ventilátoru je zpětná klapka na výtlaku a ochrana před vniknutím cizích těles. Ventilátor je certifikovaný podle ČSN EN 12 101-3 jako zařízení vhodné pro odvod tepla a kouře.

Oběžné kolo

ventilátoru je axiální a je vyrobené z Al slitiny s ocelovým nábojem. Oběžné kolo je staticky a dynamicky vyváženo. Nastavení úhlu listů oběžného kola je provedeno výrobcem (8°–32°).

Motor

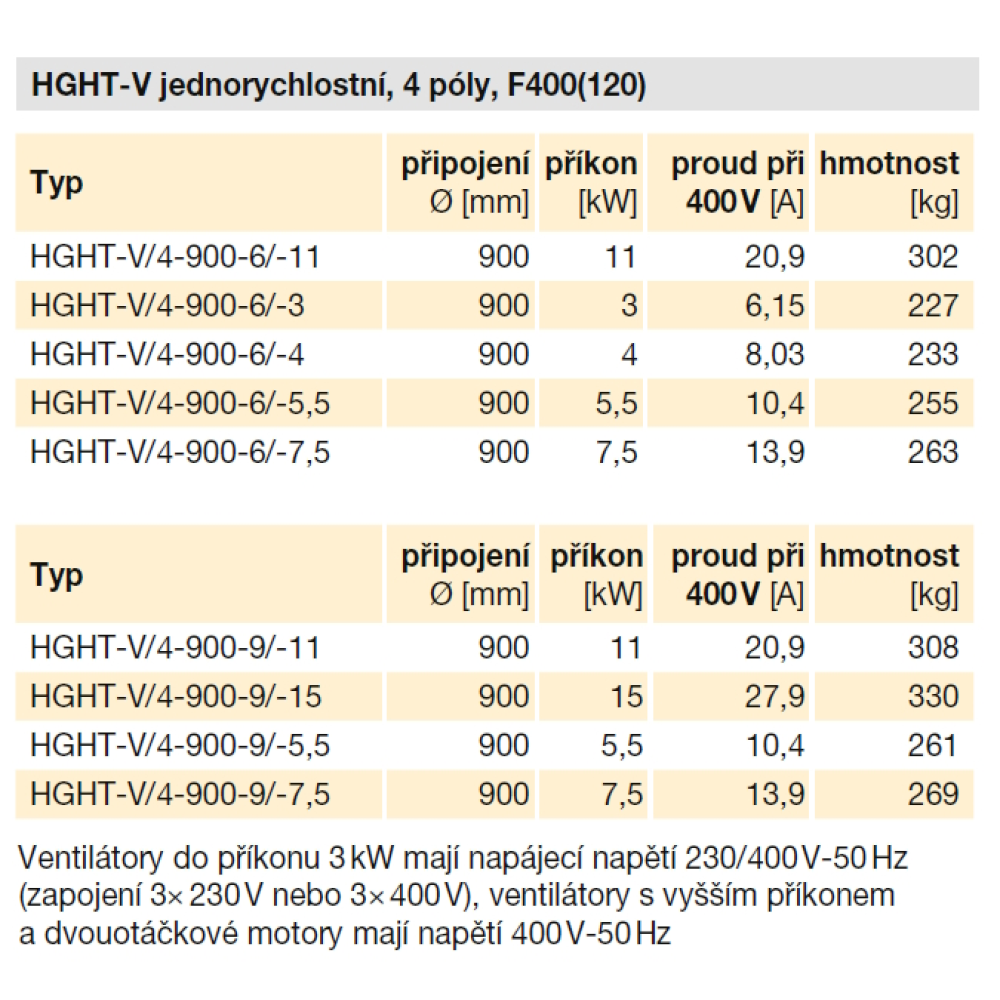

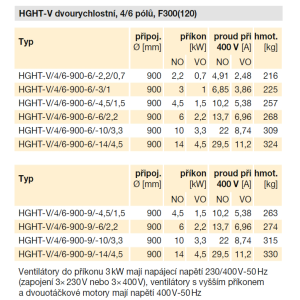

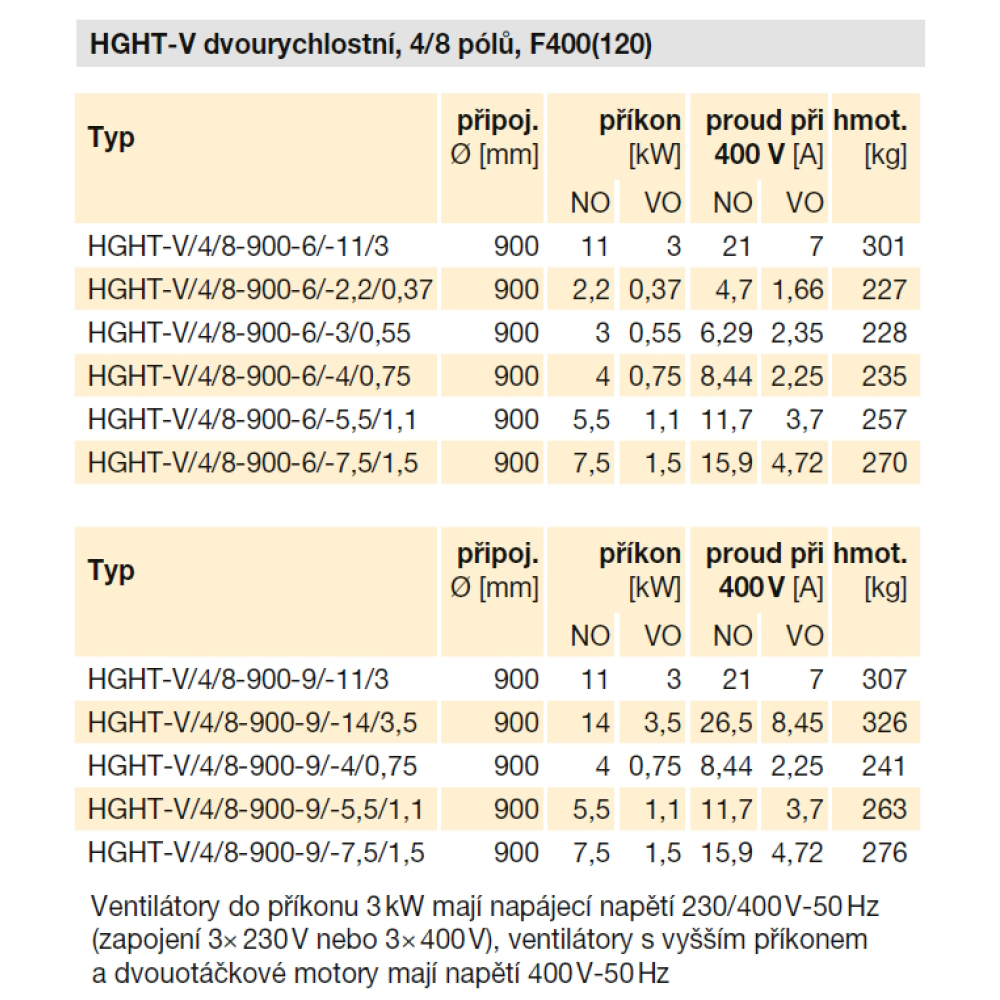

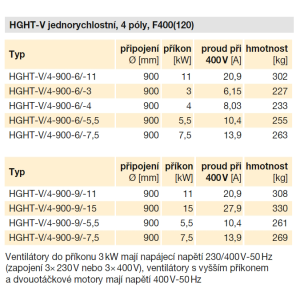

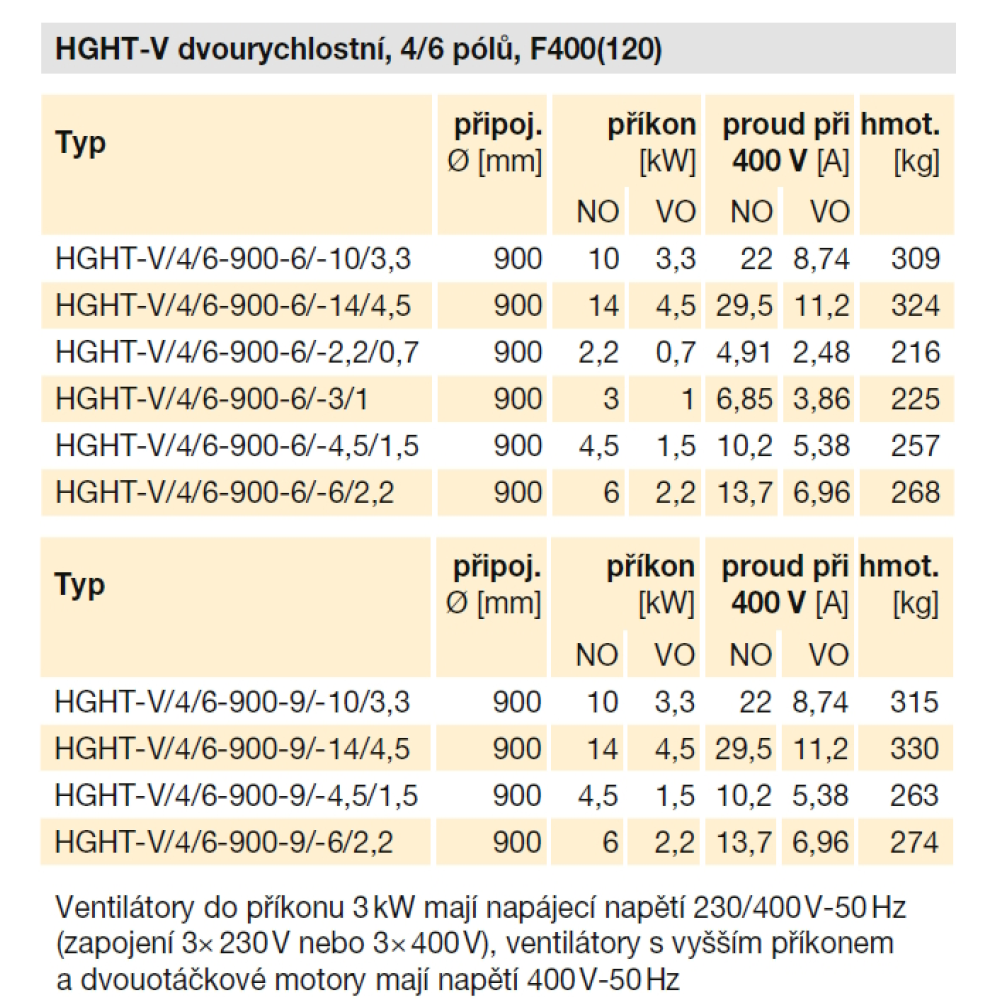

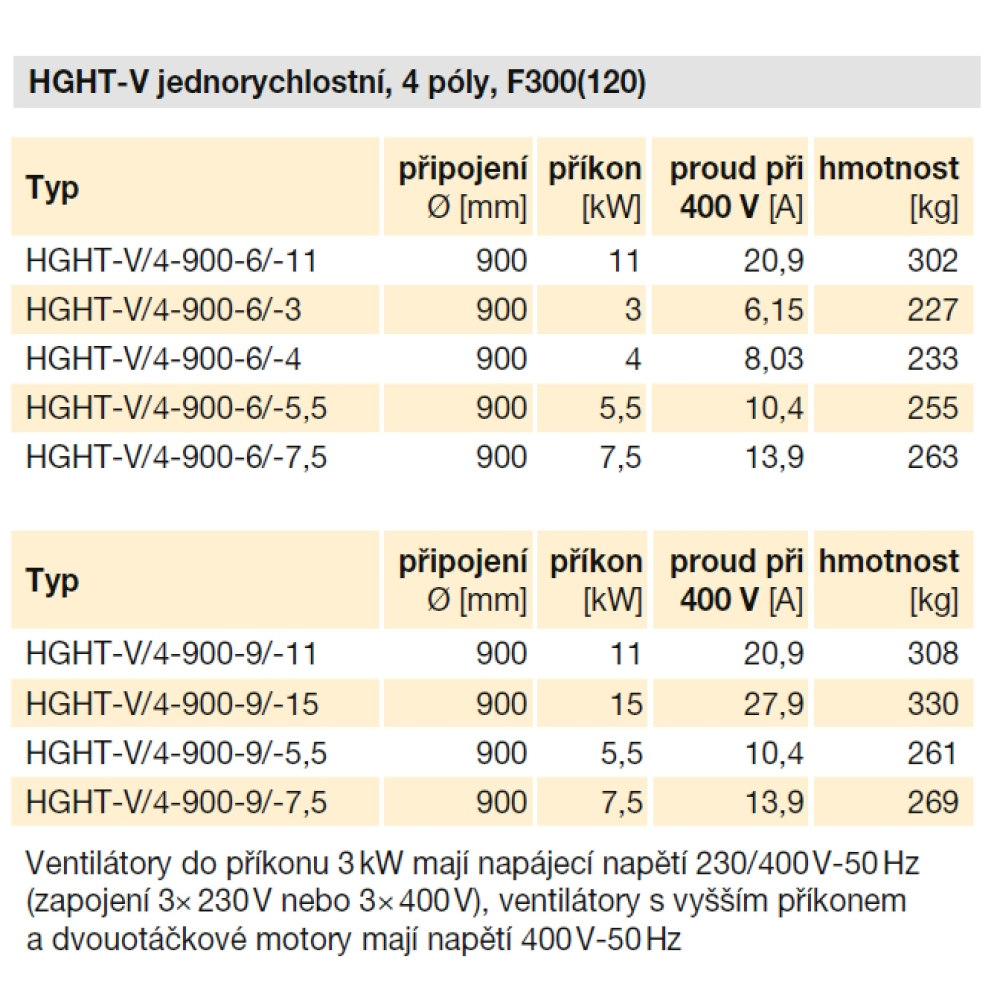

je asynchronní s kotvou nakrátko. Motory jsou 3-fázové pro napětí 230/400 V do výkonu 3 kW a 3-fázové pro napětí 400 V pro vyšší výkony a dvouotáčkové motory. Izolace třídy H, krytí IP55. Na plášti je umístěn revizní vypínač. Provozní teplota pro větrání do 40 °C, v případě požáru dle klasifikace F400(120), na dotaz (F300/F200 (120)). Na vyžádání jsou k dispozici dvou rychlostní (4/6 a 4/8 pólů) a 6ti pólové motory.

Svorkovnice

s revizním vypínačem je umístěna na skříni ventilátoru. Krytí je IP55.

Regulace otáček

je možná u vybraných typu frekvenčním měničem. V režimu odvodu tepla a kouře je regulace nepřípustná.

Směr průtoku

je standardně od motoru k oběžnému kolu.

Montáž

Ventilátor se montuje zásadně ve vertikální poloze na střechu. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

Příslušenství

• JBS-V montážní podstavec

Pokyny

Ventilátory jsou vhodné pro vzduchotechnické aplikace, kde se s výhodou uplatní vysoké průtoky ventilátorů a zároveň je požadavek funkce ventilátoru pro odvod tepla a kouře.
