Skříň
je z ocelového galvanicky pozinkovaného plechu s hliníkovým vnitřním prstencem, držáky jsou vyrobeny z hliníkového plechu. Skříň je opatřena hliníkovým lakem B-0920.
Oběžné kolo
je odlito vcelku ze slitiny Al se speciálním křídlovým profilem a je opatřeno červeným lakem s vysokou tepelnou odolností. Oběžné kolo je staticky a dynamicky vyváženo. Pracovní teplota –20 ºC až +40 ºC.
Motor
Motory jsou 3-fázové pro napětí 230/400 V s povrchovou úpravou modrým lakem, k dispozici 4, 6 a 8 pólové provedení. Kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP55, třída izolace F.
Regulace otáček
Standardně nelze ventilátory elektricky ani elektronicky regulovat. Na vyžádání lze dodat motory s tepelnou ochranou PTC regulovatelné pomocí doporučených frekvenčních měničů.
Směr otáčení
Průtok vzdušiny standardně od motoru k oběžnému kolu, u velikostí 450 a 560 na vyžádání i opačně (od oběžného kola k motoru).
Svorkovnice
je umístěna na motoru. Kondenzátor je dodáván samostatně a musí být instalován mimo nevýbušné prostředí.
Hluk

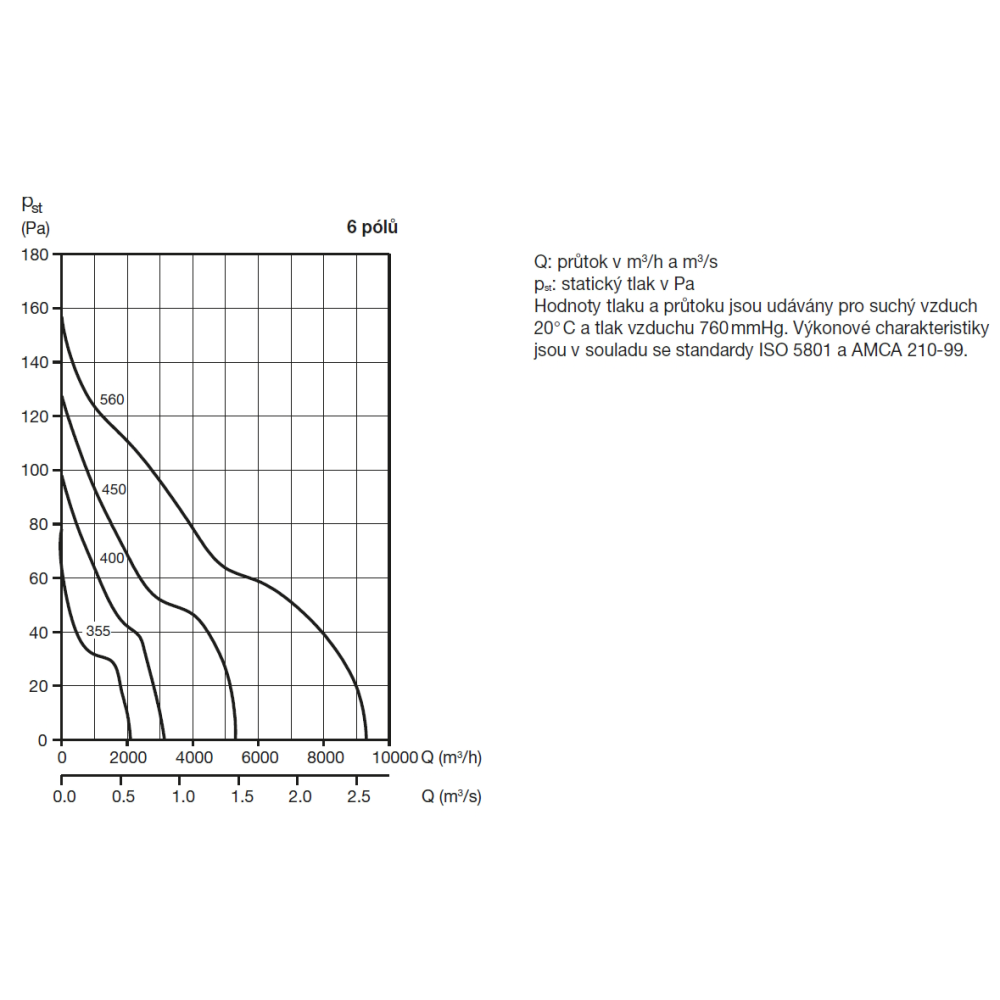

Akustický tlak uvedený v tabulce, je měřen ve volném akustickém poli ve vzdálenosti 1,5 m.
Příslušenství
• ACOP Ex pružná spojka
• WSK Ex plastová samotížná žaluzie
• KAA Ex pružná manžeta
• MS Ex motorová ochrana
Pokyny
Informujte se na speciální provedení a aktuálně dodávané speciální příslušenství. Pro osazení jisticích prvků a tím bezpečný provoz ventilátoru jsou rozhodujícím podkladem hodnoty In, Ia/In a te uvedené na štítku ventilátoru. Po dodání ventilátoru je nutné tyto hodnoty pečlivě zkontrolovat.
Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:
• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
