Skříň
Skříň je z ABS, barva bílá. Výtlak je směrem dozadu, průměr výtlačného hrdla je 99 mm. Montáž je na stěnu nebo do podhledu. Ventilátory obsahují v balení zpětnou klapku, kterou je možné použít, pokud je ventilátor v přerušovaném chodu.
Oběžné kolo
Oběžné kolo je radiální s dopředu zahnutými lopatkami, nalisované na ose EC motoru.
Motor
Motor je EC s vysokou účinností a nízkou spotřebou. Je vybaven termopojistkou proti přetížení, max. teplota okolí je 40 ˚C. Krytí IPX4.

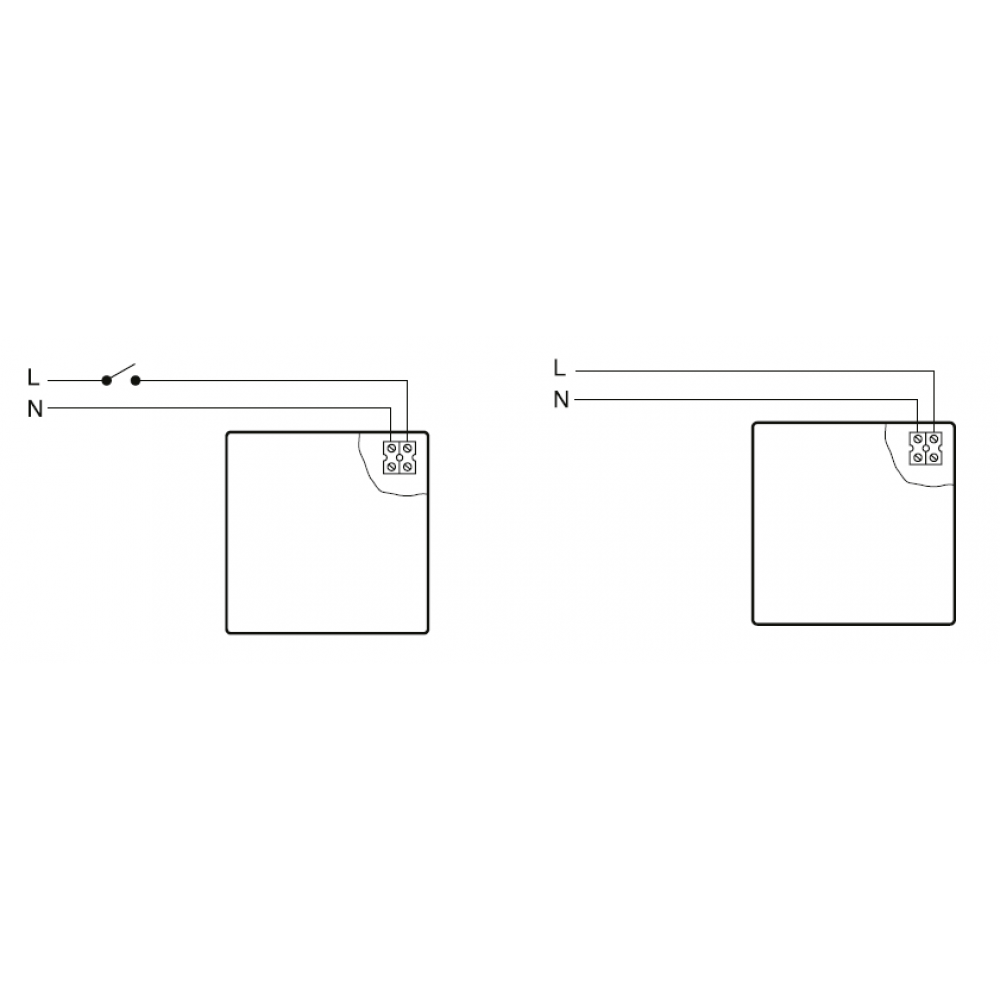

Svorkovnice
Svorkovnice je přístupná po demontáži čelní mřížky.
Regulace průtoku
Regulace průtoku se provádí ve dvou režimech. Trvalý chod s nárazovým větráním po sepnutí externího spínače, hygrostatu nebo infračerveného čidla. Přerušovaný chod dle nastavených otáček ventilátoru po sepnutí externího spínače nebo dle podmínek hygrostatu, infračerveného čidla a doběhu. Minimální a maximální otáčky se nastavují pomocí potenciometrů na řídicí elektronice ventilátoru po sejmutí čelní mřížky.
Varianty
• S - trvalý chod s nízkým průtokem, zvýšení (boost) se provádí externím spínačem. Přerušovaný chod zajišťuje spuštění ventilátoru až po sepnutí spínače.
• T - trvalý chod s nízkým průtokem, zvýšení (boost) se provádí externím spínačem, nastavitelný doběh 1–30 min. Přerušovaný chod zajišťuje spuštění ventilátoru až po sepnutí spínače a po vypnutí spínače ventilátor běží po dobu nastaveného doběhu.
• H - trvalý chod s nízkým průtokem, zvýšení (boost) interním čidlem vlhkosti, nastavitelný doběh 1–30 min. Přerušovaný chod zajišťuje automatické spuštění ventilátoru až po zaznamenání zvýšené vlhkosti dle nastavení čidla a doby doběhu.
• M - stejné funkce jako H, navíc obsahuje tahový spínač přímo na skříni ventilátoru.
• D - trvalý chod s nízkým průtokem, zvýšení (boost) se provádí interním infračerveným čidlem pohybu, nastavitelný doběh 1–30 min. Přerušovaný chod zajišťuje automatické spuštění ventilátoru až po zaznamenání pohybu.
Montáž
Montáž ventilátoru se provádí na stěnu nebo do podhledu.
Pokyny
Ventilátory jsou vhodné pro velmi náročné interiéry a architektonická řešení.
Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:
• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
