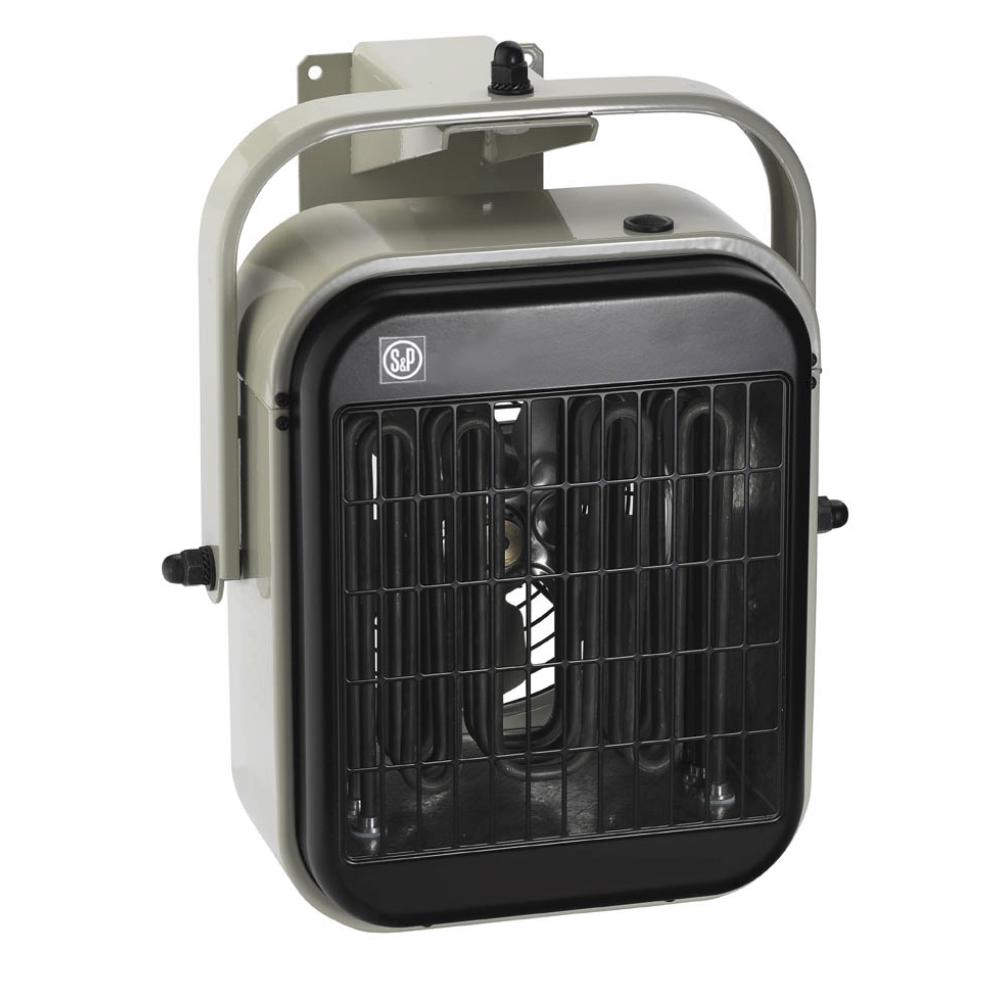

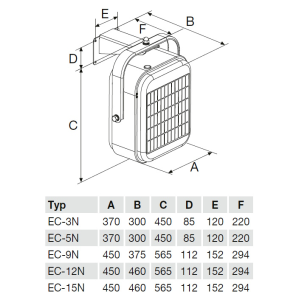

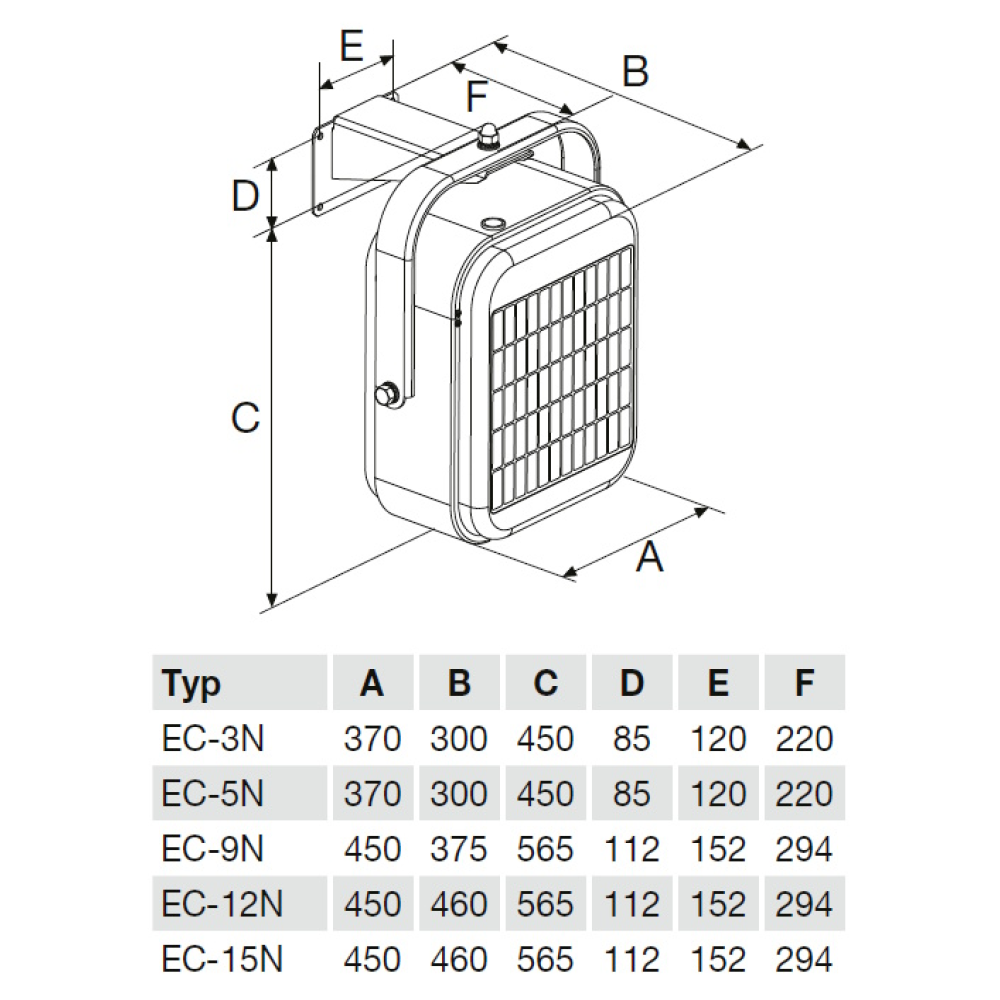

EC-5N axiální ventilátor s elektrickým ohřevem

Skříň

je z ocelového plechu, opatřená vypalovacím lakem. Na skříni je připevněn otočný držák z ocelového plechu, který umožňuje nastavení polohy ventilátoru.

Oběžné kolo

je axiální, vylisované z Al plechu. Lopatky jsou výkonově optimalizované.

Motor

asynchronní s kotvou nakrátko a stíněným pólem, pro trvalý provoz. Motor má kluzná ložiska s tukovou náplní na dobu životnosti. Motor má ochranu proti přetížení. Krytí IP24.

Regulace

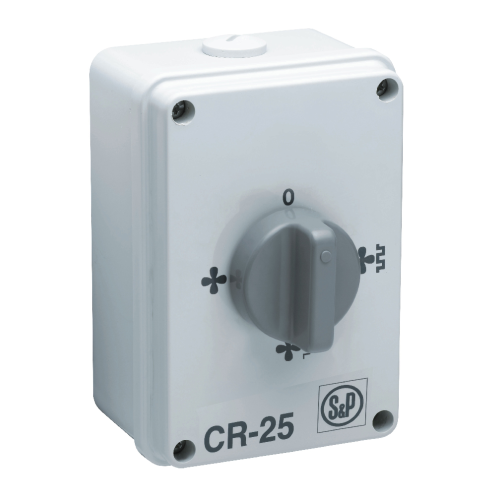

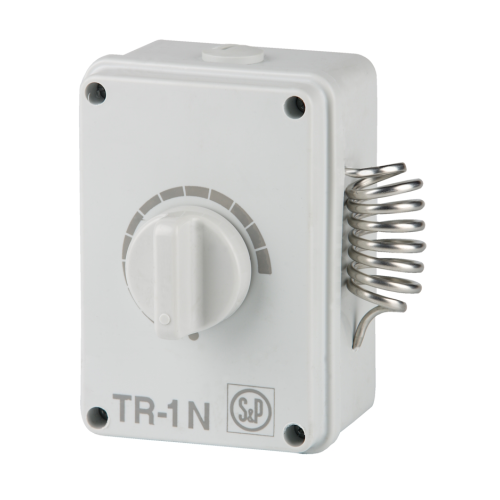

se provádí externě přepínačem CR 25 nebo přepínačem CR 25 a termostatem TR. Přepínačem lze volit tři různé provozní režimy (jenom ventilátor, ventilátor a poloviční výkon topení, ventilátor a plný výkon topení). Pokud se použije též termostat, spouští se jednotka automaticky v režimu, který je navolen na přepínači CR. Navíc je možné nastavit, zda se od termostatu bude spouštět celá jednotka (ventilátor a ohřívač) nebo pouze ohřívač (při trvale běžícím ventilátoru).

Elektrická přípojka

Připojení kabelem vyvedeným ze skříně průchodkou, přístroj je určen pro pevnou montáž.

Montáž

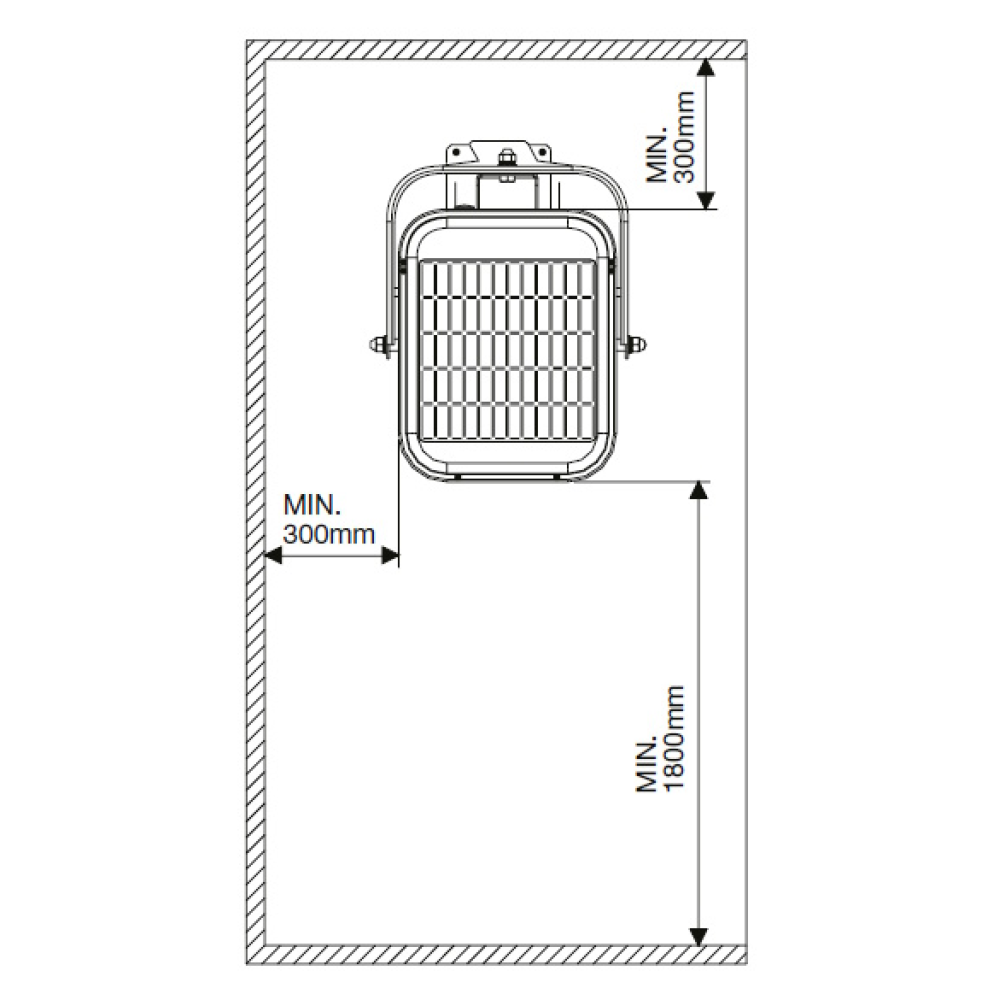

Jednotka se montuje na stěnu pomocí závěsu, který je součásti dodávky. Minimální vzdálenosti od stěn jsou uvedeny v obrázku. Je nutno dbát na to, aby na straně sání i výtlaku nedošlo k zakrytí skříně s topnými tyčemi. V takovém případě by mohlo dojít k omezení průtoku vzduchu skříní a tím ke zvýšení jeho teploty a následnému nebezpečí vzniku požáru. Při zvýšení teploty vzduchu dojde k vypnutí přístroje bezpečnostním termostatem, jehož resetovací tlačítko je umístěno na horní straně skříně. Přepínač a termostat se montují na zeď.

Hluk

emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m ve volném akustickém poli je uveden v tabulce.

Varianty

• EC-3N základní provedení 3 kW/230 V
• EC-5N základní provedení 5 kW/400 V
• EC-9N základní provedení 9 kW/400 V
• EC-12N zákl. provedení 12 kW/400 V
• EC-15N zákl. provedení 15 kW/400 V

Pokyny

Ventilátory s elektrickým ohřevem jsou vhodné k vysoušení vlhkých prostor a k vytápění v průmyslu a stavebnictví. Místem nasazení jsou zejména výrobní haly, skladové haly, společenské místnosti, kostely, výstavní haly, stavby a zařízení staveniště, garáže a dílny.

Upozornění

Je nutno dodržet bezpečný odstup od hořlavých konstrukcí stanovený provozním řádem uživatele.
