Popis produktu
Skříň
je z nárazuvzdorného plastu, bílé barvy. Skříň je určena k montáži na stěnu nebo strop. Ve výtlaku ventilátoru je zpětná klapka.
Oběžné kolo
je radiální s dopředu zahnutými lopatkami a je staticky a dynamicky vyvážené.
Motor
je asynchronní s rozběhovým kondenzátorem. Motor má tepelnou ochranu proti přehřátí. Maximální provozní teplota okolí je 40°C. Provedení s dvojitou izolací, třída ochrany II, krytí IP44.
Svorkovnice
je přístupná po sejmutí čelní mřížky a víka svorkovnice, připojení pod omítkou nebo kabelem na omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu.
Regulace otáček
u typu S a T pomocí plynulého regulátoru otáček REB.
Hluk
emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m.
Montáž
se provádí na stěnu pomocí papírové montážní šablony, která je součástí dodávky. V dodávce jsou i hmoždinky a šrouby. Po sejmutí čelní mřížky dojde automaticky k vypnutí ventilátoru vestavěným bezpečnostním spínačem. Při montáži doporučujeme pružné podložky pod montážní body ventilátoru pro snížení přenosu hluku stavební konstrukcí.
Varianty
• S základní provedení
• T doběh 1–30 minut

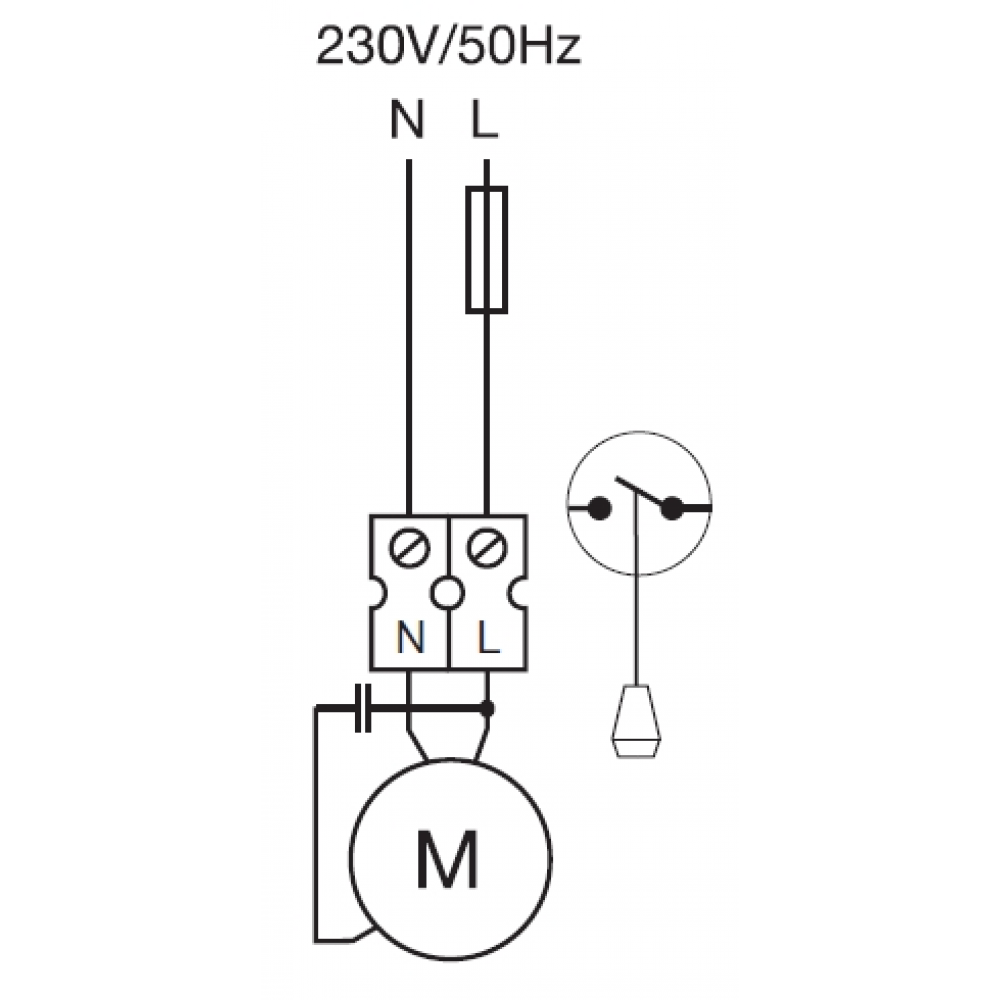

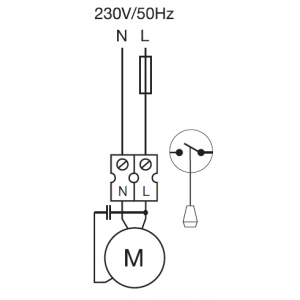

• M ovládání tahovým vypínačem
• HM s hygrostatem a s tahovým vypínačem
• DV s tahovým vypínačem
Pokyny
Ventilátory jsou vhodné pro relativně dlouhé vzduchovody s větší tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Ventilátory lze použít pro větrání v bytové výstavbě, ve spojení s hygrostatem HIG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor.
Parametry
| Základní údaje | |
|---|---|
| Typ ventilátoru | radiální |
| Montáž | nástěnná i stropní |
| Hmotnost | 2,20 kg |
| Maximální teplota vzdušniny | 40 °C |
| Připojení | |
| Průměr připojovacího potrubí | 100 mm |
| Elektrické parametry | |
| Napájení | 230 V |
| Krytí | IP44 |
| Typ motoru | AC |
| Maximální výkon | 68 W |
| Maximální příkon | 0 W |
| Vybavení | |
| Zpětná klapka | Ano |
| Nastavitelný doběh | Ne |
| Hygrostat | Ne |
| Pohybové čidlo | Ne |
| Regulovatelnost | Ano |
| Filtr částic | Ne |
| Více sacích hrdel | Ne |
| Kuličková ložiska | Ano |
| Další | |
| Maximální otáčky | 1 960 min⁻¹ |
Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:
• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
