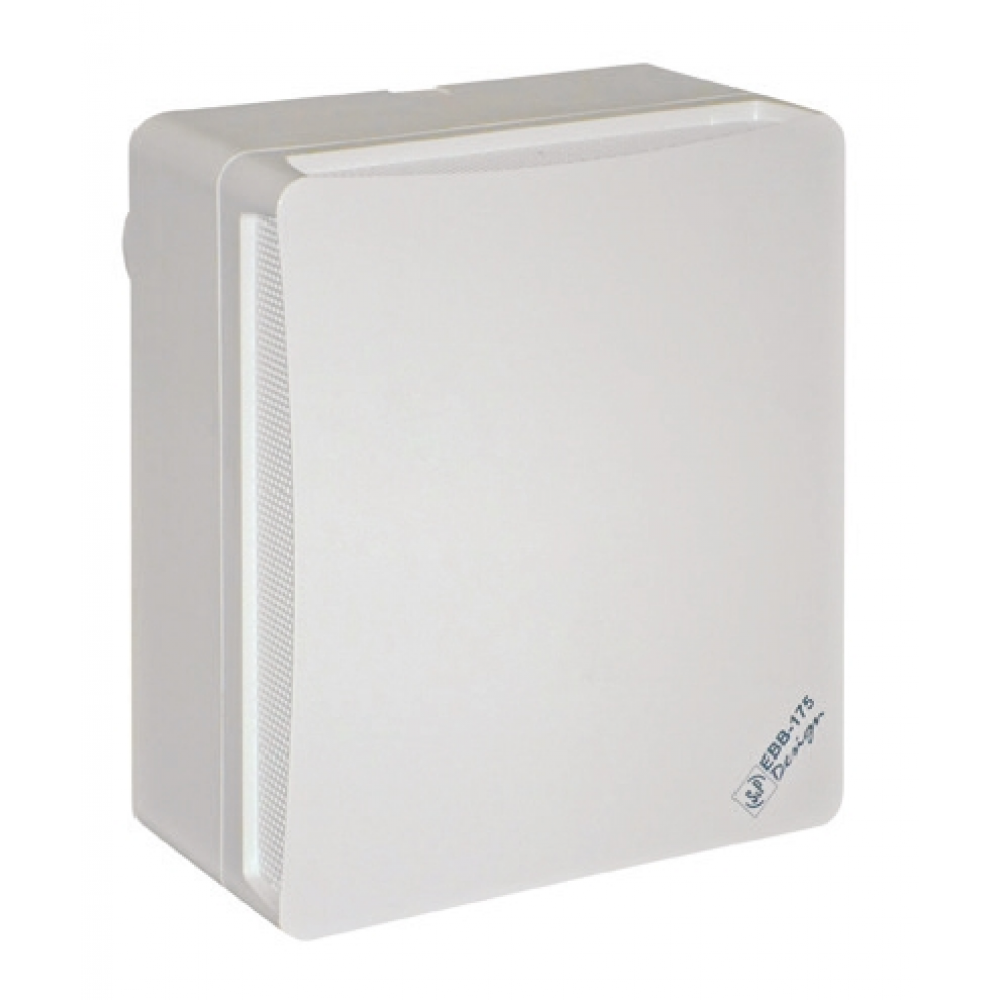

EBB 175 T DESIGN IP44 malý radiální ventilátor

Skříň

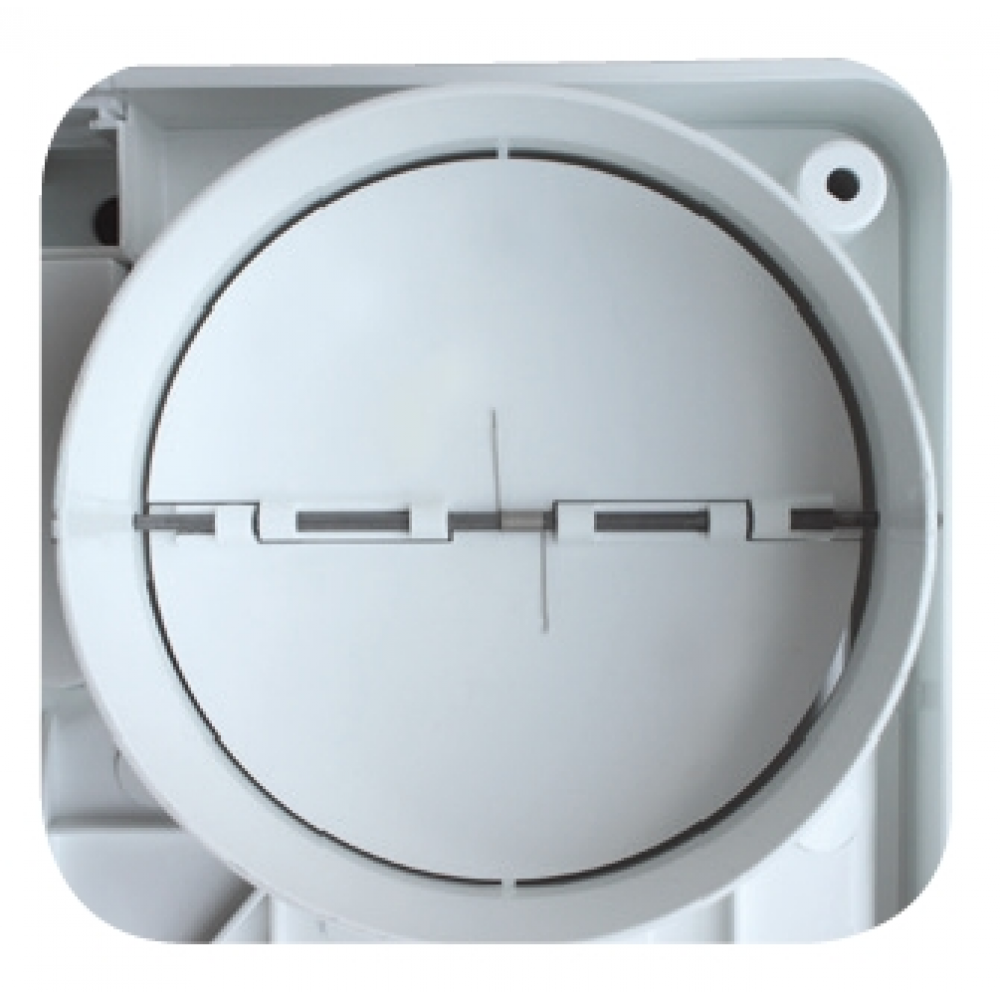

Skříň je z nárazuvzdorného plastu, bílé barvy. Skříň je určena k montáži na stěnu nebo strop. Ve výtlaku ventilátoru je zpětná klapka. Po sejmutí čelního panelu dojde automaticky k odpojení napájení.

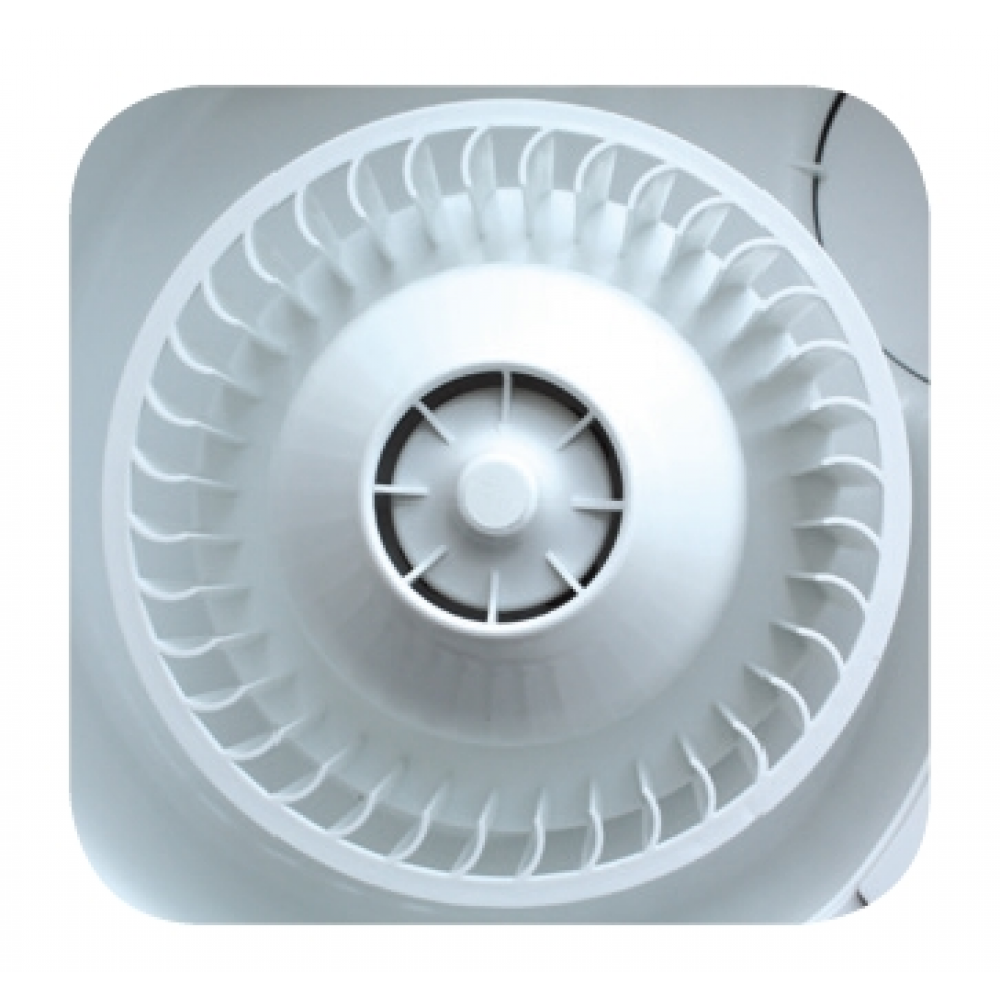

Oběžné kolo

Oběžné kolo je radiální s dopředu zahnutými lopatkami a je staticky a dynamicky vyvážené.

Motor

Motor je jedno- nebo dvouotáčkový asynchronní s rozběhovým kondenzátorem. Motor má tepelnou ochranu proti přehřátí. Maximální provozní teplota okolí je 40°C. Provedení s dvojitou izolací, třída ochrany II, krytí IP44.

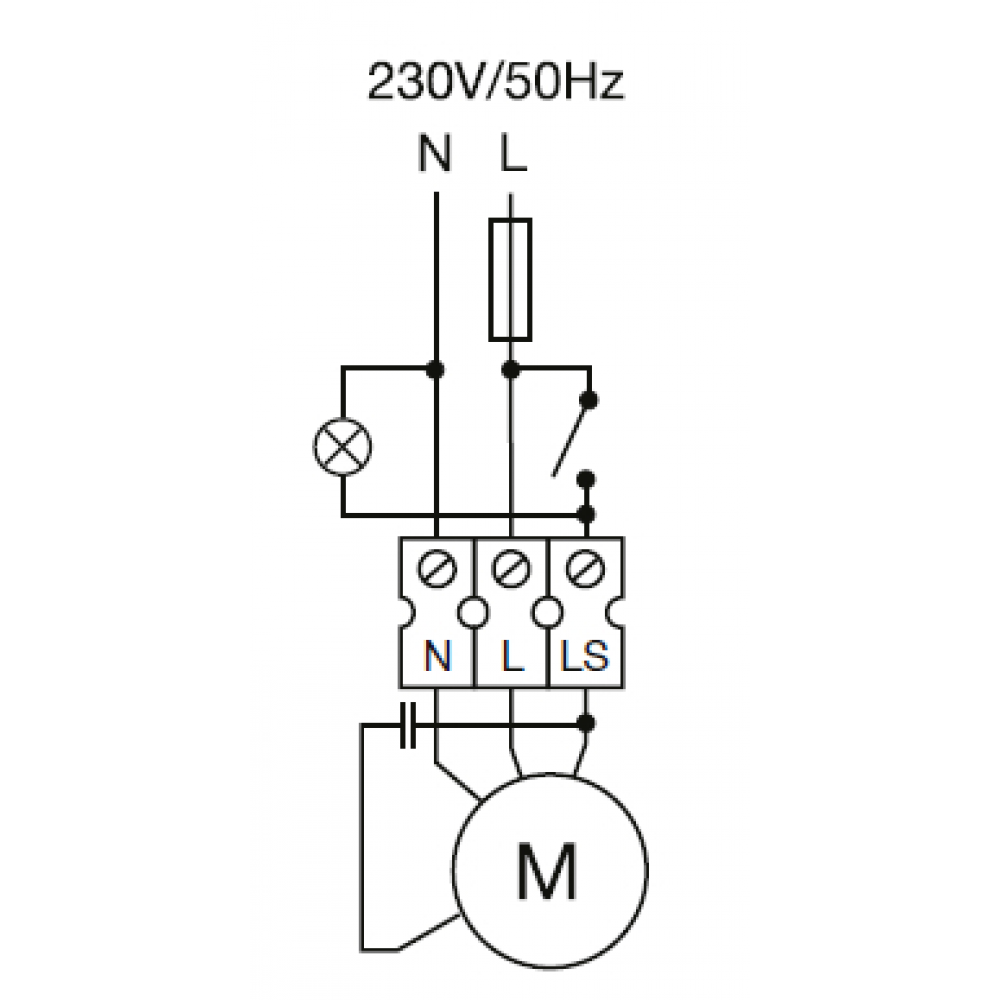

Svorkovnice

Svorkovnice je přístupná po sejmutí čelní mřížky a víka svorkovnice, připojení pod omítkou nebo kabelem na omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu.

Regulace otáček

Regulace otáček u typu S a T pomocí plynulého regulátoru otáček REB.

Hluk

Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m.

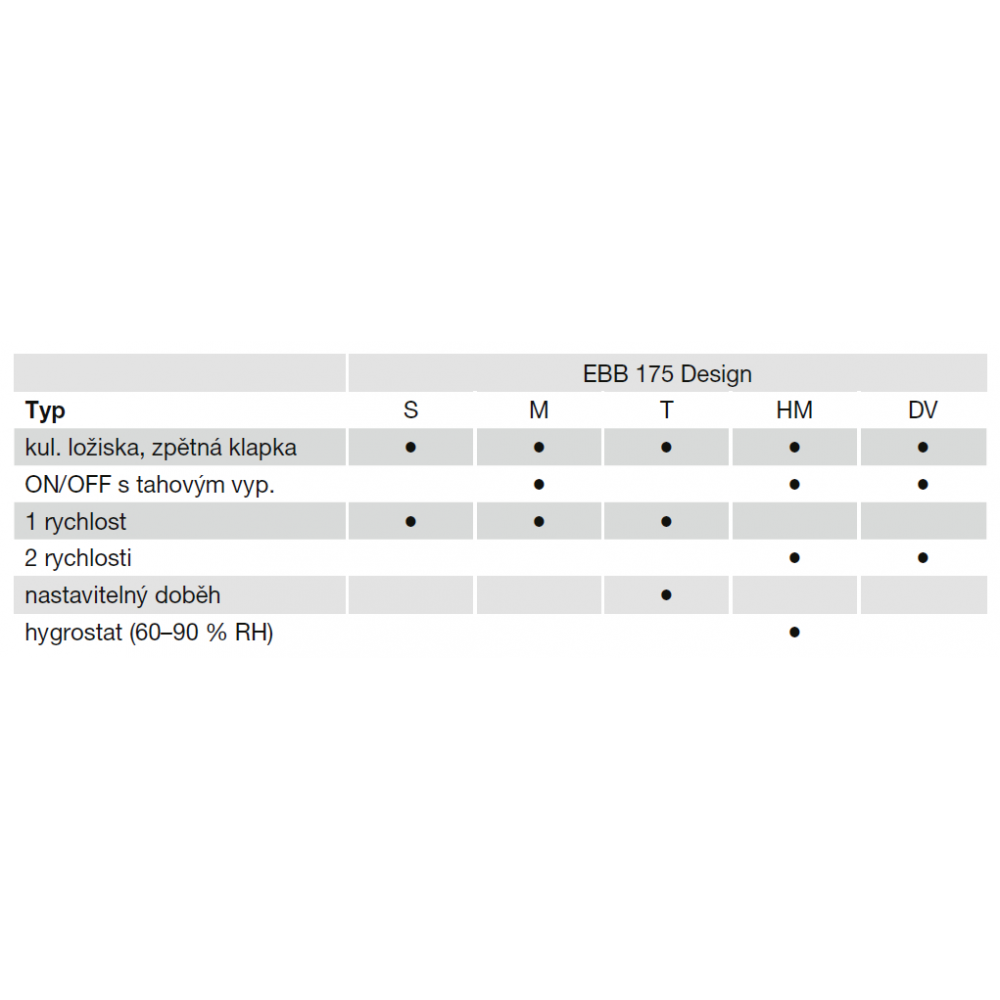

Varianty

• S - základní jednootáčkové provedení
• T - doběh 1–30 minut
• M – ovládání tahovým vypínačem
• HM – dvourychlostní s hygrostatem a s tahovým vypínačem
• DV – dvourychlostní, s tahovým vypínačem

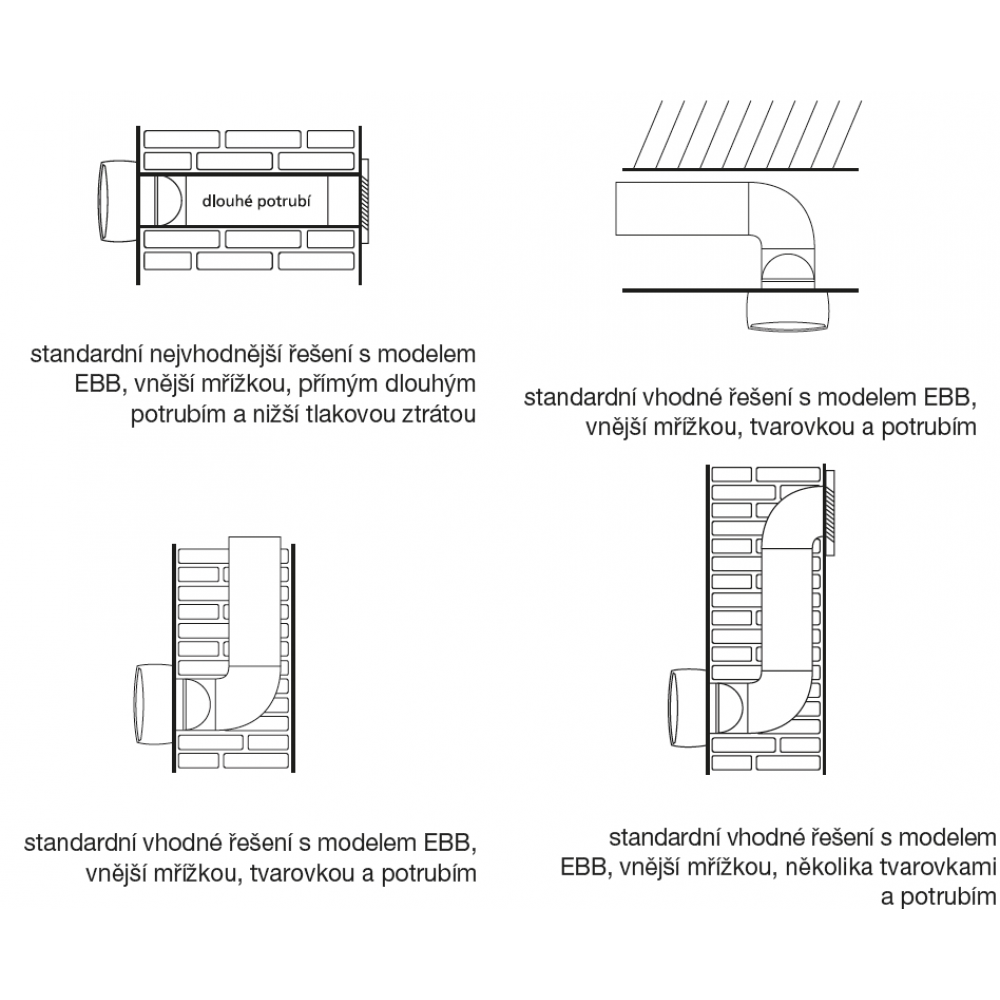

Montáž

Montáž se provádí na stěnu pomocí papírové montážní šablony, která je součástí dodávky. V dodávce jsou i hmoždinky a šrouby. Po sejmutí čelní mřížky dojde automaticky k vypnutí ventilátoru vestavěným bezpečnostním spínačem. Při montáži doporučujeme pružné podložky pod montážní body ventilátoru pro snížení přenosu hluku stavební konstrukcí.

Pokyny

Dvouotáčkové ventilátory jsou vhodné pro relativně dlouhé vzduchovody s větší tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Ventilátory lze použít pro větrání v bytové výstavbě, ve spojení s hygrostatem HIG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor.
