EBB 100 N HT IP44 malý radiální ventilátor

Skříň

Skříň je z nárazuvzdorného plastu, barva je bílá. Skříň je určená k montáži na stěnu nebo strop. Ve výtlaku ventilátoru je zpětná klapka. Čelní panel obsahuje kovovou filtrační mřížku. Součástí balení je i plastová zpětná klapka s přechodem pro připojení potrubí DN80.

Oběžné kolo

Oběžné kolo je radiální s dopředu zahnutými lopatkami. Oběžné kolo je staticky a dynamicky vyvážené.

Motor

Motor je dvouotáčkový asynchronní s rozběhovým kondenzátorem. Motor má tepelnou ochranu proti přehřátí. Max. provozní teplota okolí je 40 ˚C. Provedení s dvojitou izolací, krytí IP44.

Svorkovnice

Svorkovnice je přístupná po sejmutí čelní mřížky a víka svorkovnice, připojení pod omítkou nebo kabelem na omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu.

Regulace otáček

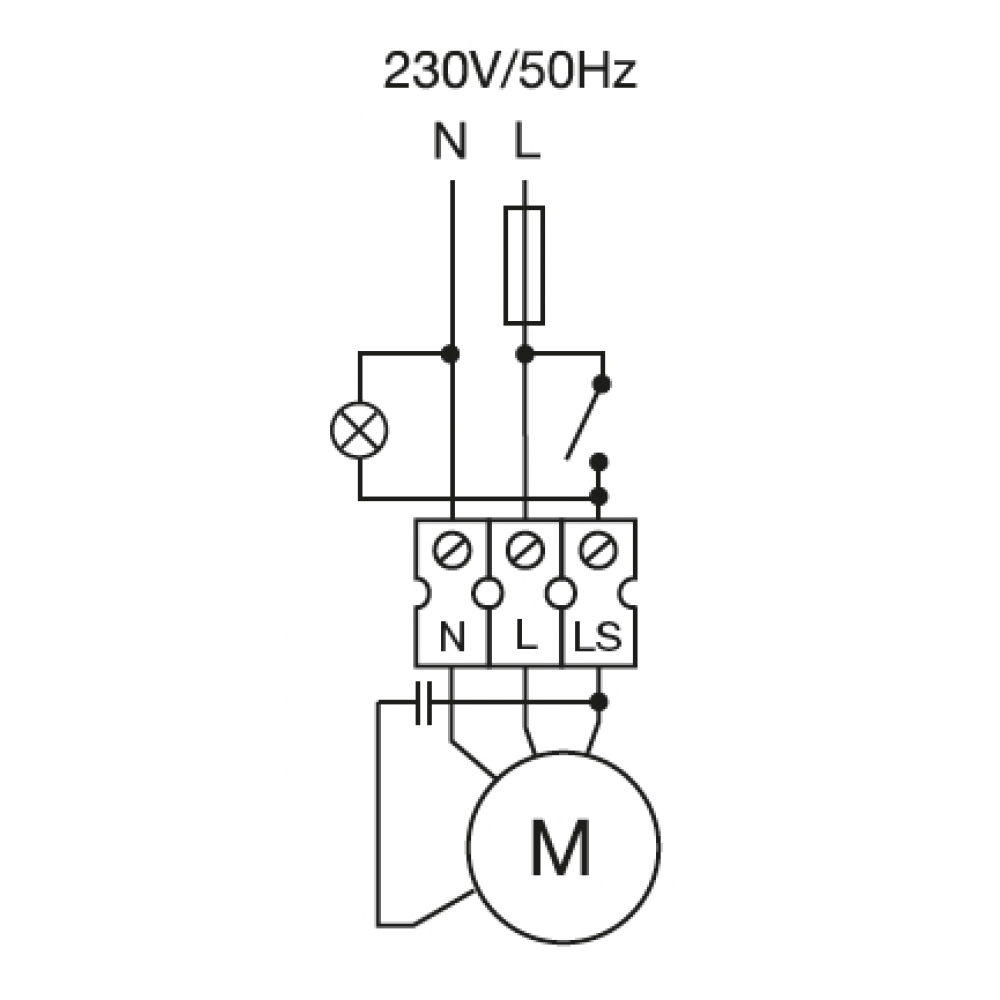

Regulace otáček u typu S pomocí plynulého regulátoru REB nebo přepínače otáček REGUL 2, případně COM 2. U typu T přepíná rychlosti automaticky zabudovaný časový spínač tak, že po rozpojení svorky LS ventilátor dobíhá na nižší otáčky pro nastavenou dobu. Viz zapojení na další straně.

Hluk

Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání.

Varianty

S - základní dvouotáčkové provedení
T - doběh 2–30 minut, ventilátor dobíhá na nižší otáčky
HT - doběh 2–30 min., hygrostat 60 - 90 % RH, ventilátor dobíhá na nižší otáčky

Montáž

Montáž se provádí na stěnu pomocí papírové montážní šablony, která je součástí dodávky. V dodávce jsou i hmoždinky a šrouby. Při montáži doporučujeme pružné podložky pod montážní body ventilátoru pro snížení přenosu hluku stavební konstrukcí.

Pokyny

Dvouotáčkové ventilátory jsou vhodné pro relativně dlouhé vzduchovody s větší tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Ventilátory lze použít pro větrání v bytové výstavbě, ve spojení s hygrostatem HIG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor.
