CVAT/4-710 Ex zvukově izolovaný radiální potrubní nevýbušný ventilátor

Skříň

je rámové konstrukce s bočními sendvičovými panely tloušťky 25 mm, které jsou k rámu skříně přichyceny samořeznými šrouby. Sendvičové panely se skládají z vnějšího i vnitřního pozinkovaného plechu, uvnitř se zvukově izolační výplní ze skelné minerální vlny. Jednotlivé panely je možné sejmout. Ventilátor je uložen ve skříni na odpružených profilech, aby se omezil přenos vibrací. Na skříni jsou kruhová hrdla s jednobřitým těsněním. Pod skříní je ocelový montážní rám. Jednotlivé panely jsou zaměnitelné za panel s výtlačným hrdlem. Při provozu ventilátoru je skříň v přetlaku.

Oběžné kolo

je radiální s dozadu zahnutými lopatkami, je staticky a dynamicky vyváženo.

Motor

Motory ventilátorů CVAB jsou 1-fázové pro napětí 230 V, motory CVAT jsou 3-fázové pro napětí 230/400 V nebo 3-fázové pro napětí 400 V. Motory jsou vybavené tepelnou ochranou. Uzavřená bezúdržbová kuličková ložiska s tukovou náplní po dobu životnosti. Krytí IP55, izolace třídy F, standardní pracovní teplota CVAB -40 °C až +60 °C, CVAT -20 °C až +50 °C.

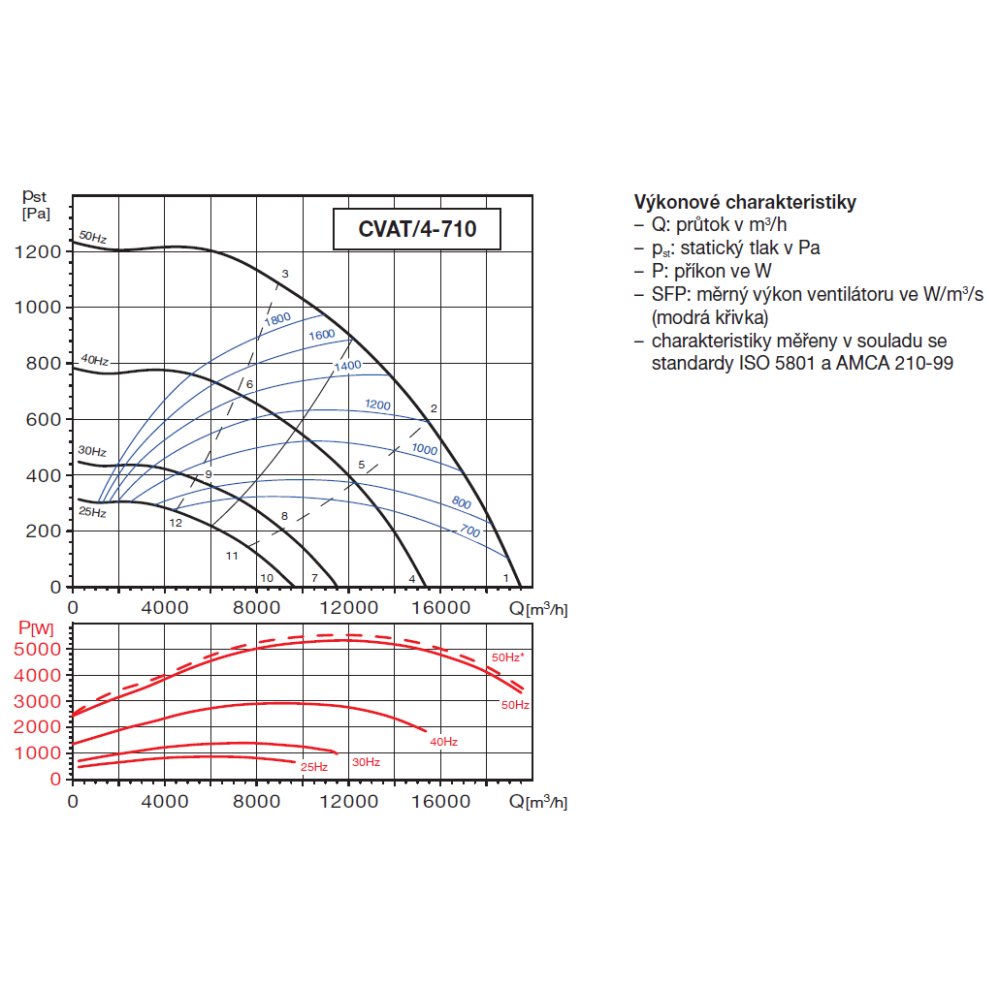

Regulace otáček

Otáčky ventilátoru nelze regulovat.

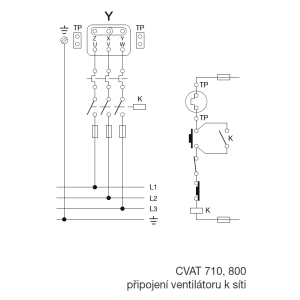

Svorkovnice

u ventilátorů CVAB je umístěna na plášti, ventilátory CVAT jsou bez svorkovnice.

Montáž

se provádí pouze v poloze zobrazené na rozměrovém náčrtku s osou motoru vodorovně. Umístění výtlačného hrdla lze změnit při montáži záměnou panelu s hrdlem s některým bočním nebo horním plným panelem.

Pokyny

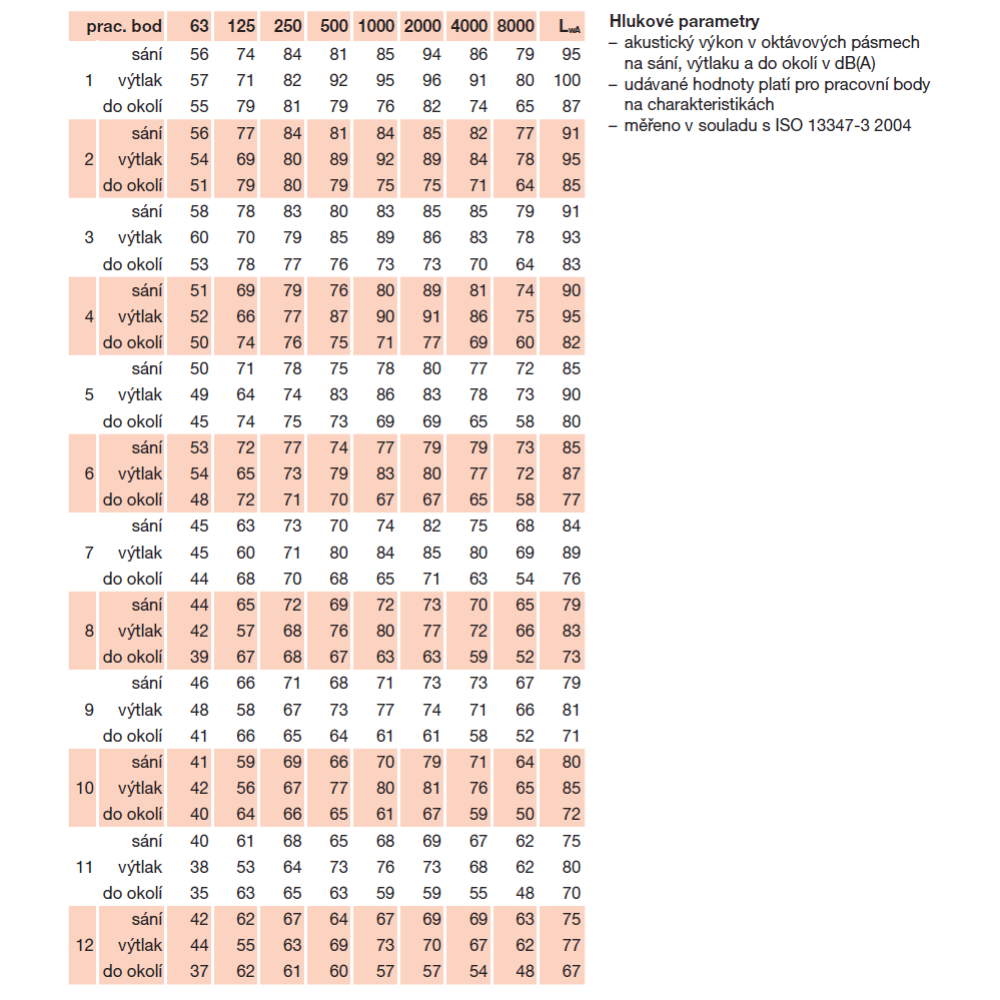

Ventilátory jsou vhodné pro vzduchotechnické aplikace, kde se s výhodou uplatní nízká hlučnost ventilátoru, zejména k odvětrání restaurací, průmyslových kuchyní, sportovních hal, nemocnic, skladů a bazénů.

Nevýbušné provedení – výbušný plyn (G)

Motory s pevným závěrem (d):
Klasifikace ventilátoru II 2G Ex h IIB+H2 T4 Gb (motor s pevným závěrem, klasifikace  II 2G Ex db IIC T4), IP55, třída izolace F. Otáčky těchto modelů lze regulovat pomocí frekvenčního měniče. Motor je vybaven tepelnou ochranou pomocí termistorů PTC, která musí být při provozu vždy aktivní.

Motory se zvýšenou bezpečností (e):
Klasifikace ventilátoru II 2G Ex h IIB+ H2 T3 (motory se zvýšenou bezpečností, klasifikace II 2G Ex eb IIC T3)
