Skříň
Rámová konstrukce s bočními sendvičovými panely tloušťky 45 mm, které jsou k rámu skříně přichyceny samořeznými šrouby. Sendvičové panely se skládají z vnějšího lakovaného a vnitřního pozinkovaného plechu, uvnitř se zvukově izolační výplní ze skelné minerální vlny. Pro servis a údržbu je možné jednotlivé panely sejmout. Na sání a výtlaku je skříň opatřena kruhovým hrdlem pro připojení potrubí s břitovým těsněním. Skříň je možné zavěsit pod strop přes ocelové závěsy ve spodní straně skříně (do velikosti jednotky CVAT/10-9000). Od velikosti jednotky CVAT/10-12000 do CVAT/10-16000 je skříň na spodní straně opatřena rámem pro zavěšení pod strop. Motor s ventilátorem jsou uloženy na společném tuhém rámu a od skříně odizolovány pryžovými izolátory chvění. Při provozu ventilátoru je skříň v přetlaku.
Oběžné kolo
je radiální s dozadu zahnutými lopatkami ze speciálního kompozitního materiálu. Kolo je staticky a dynamicky vyváženo.
Motor
EC motor s plynulým řízením otáček pomocí signálu 0…10 V. Motory ventilátorů CVAB jsou 1-fázové pro napětí 230 V, CVAT jsou 3-fázové pro napětí 400 V. Krytí motoru IP54, pracovní teplota v rozsahu –20 až +60 °C. Třída účinnosti motoru IE4.

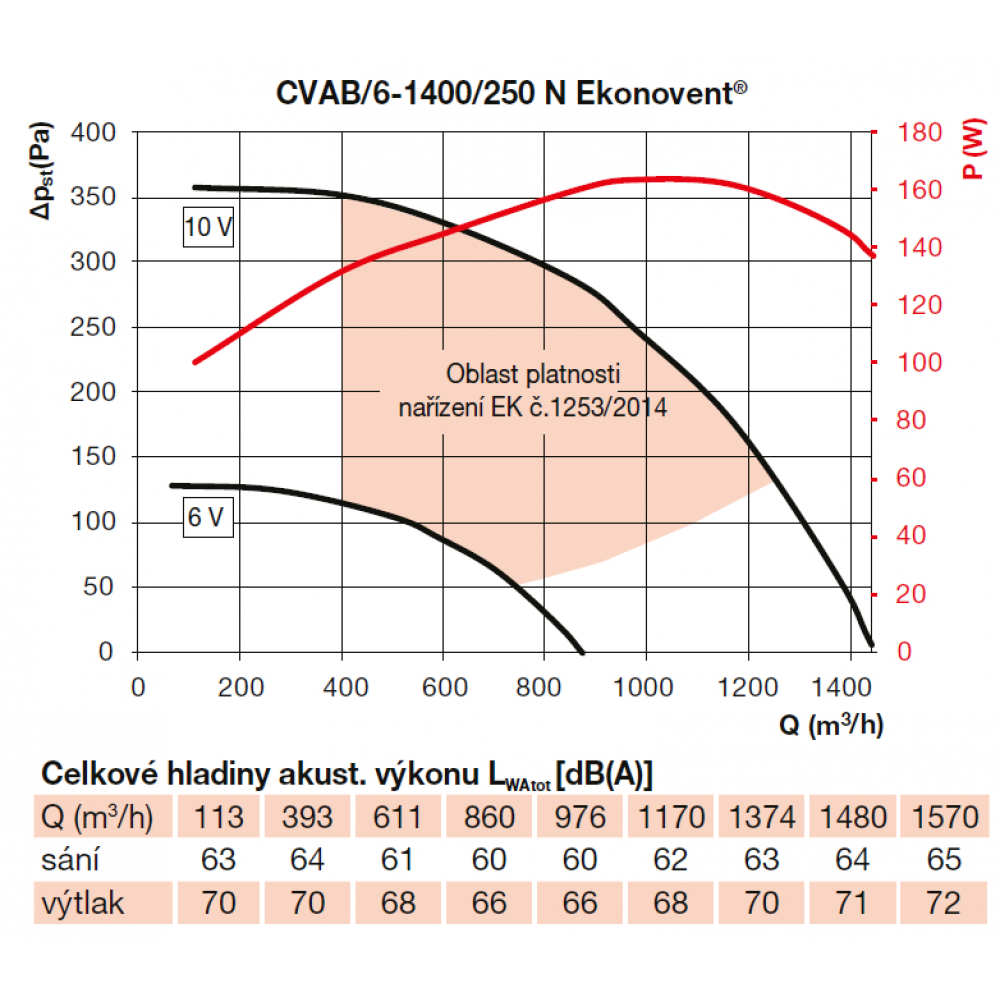

Regulace otáček
Ventilátory je možné řídit v plném rozsahu regulace motoru 0…10 V. Minimální hodnota otáček ventilátoru odpovídá 0,5 V (startovací hodnota).
Svorkovnice
pro připojení napájecího a ovládacího napětí je přístupná na bočním panelu skříně.
Montáž
pouze v poloze zobrazené na schématu s osou motoru vodorovně. Umístění výtlačného hrdla lze měnit při montáži záměnou panelu s hrdlem s některým bočním nebo horním plným panelem.
Pokyny
Ventilátory jsou vhodné pro vzduchotechnické aplikace, kde se s výhodou uplatní nízká hlučnost ventilátoru - k odvětrání restaurací, kuchyní, sportovních hal, nemocnic, skladů.
Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:
• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
