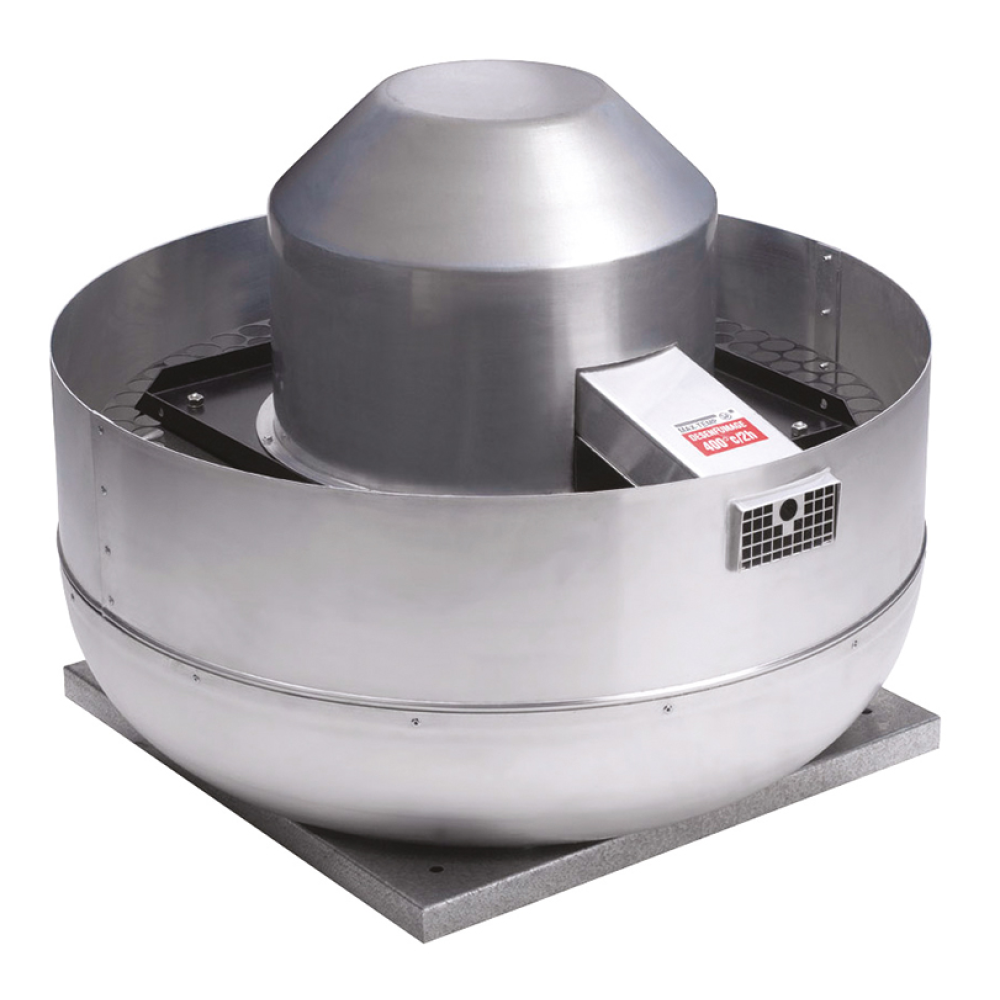

CTVT/6-710 N IP55 střešní ventilátor

Skříň

je konstruována u typu CTHT pro horizontální výfuk vzdušiny, u CTVT pro vertikální. Podstavec ventilátoru je z ocelového pozinkovaného plechu, galvanicky pokovené jsou i držáky, mřížka a šrouby. Stříška a skříň ventilátoru je z Al plechu. Motor ventilátoru je uložen mimo proud vzdušiny. Ventilační okruh motoru je oddělený, používá vlastní radiální oběžné kolo. Po obvodu stříšky je u ventilátoru CTHT ventilační spára, u typu CTVT je ventilace motoru vyvedena ze strany skříně.

Oběžné kolo

ventilátoru je radiální s dozadu zahnutými lopatkami. Vyrobené je z ocelového pozinkovaného plechu, je staticky a dynamicky vyváženo.

Motor

je asynchronní s odporovou kotvou nakrátko, stator s chladicími žebry, povrchová úprava černým epoxidovým lakem. Motory jsou 3-fázové pro napětí 230/400 V nebo 3-fázové pro napětí 400 V. PTC termistory na vyžádání. Vinutí je v tropikalizační úpravě s izolací třídy F a trvalou pracovní teplotou -40 až +120 °C. Kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP55.

Svorkovnice

je přístupná po sejmutí stříšky ventilátoru. Krytí je IP55.

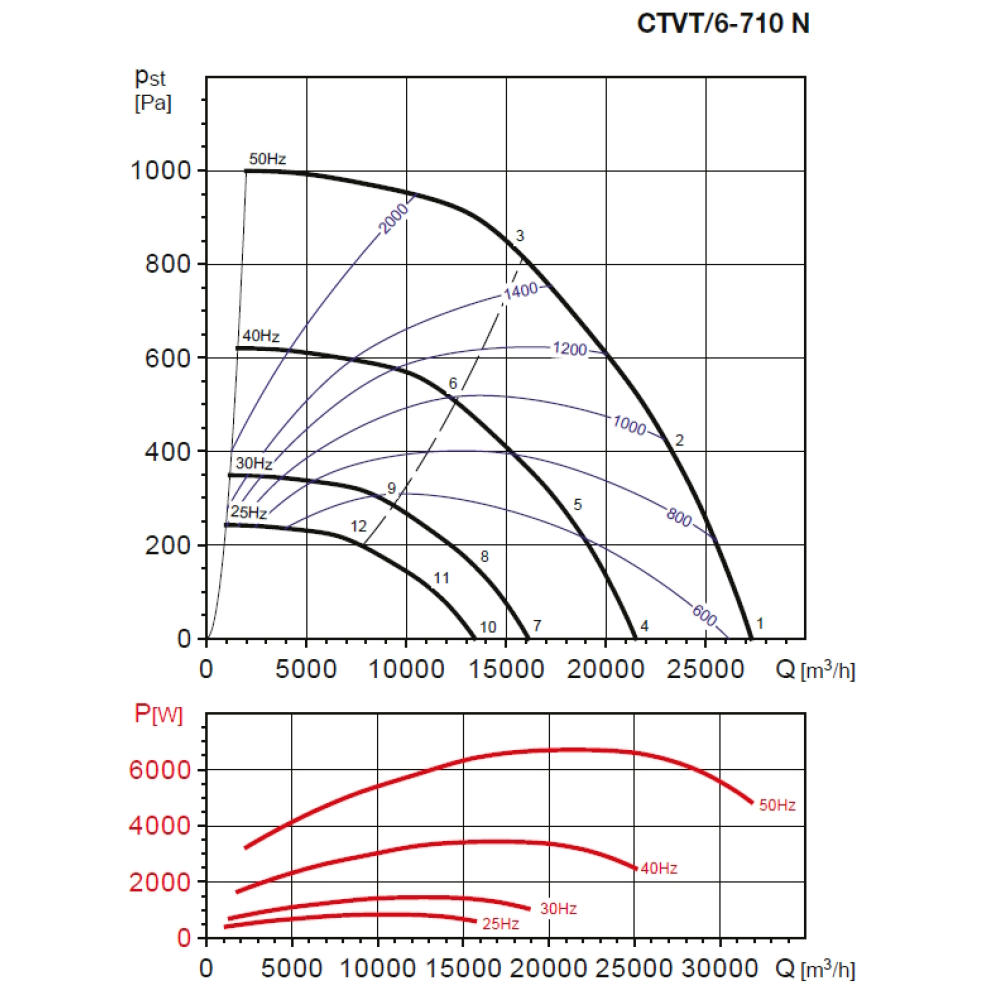

Regulace otáček

se provádí frekvenčními měniči.

Směr otáčení

je možný pouze jedním směrem, ve smyslu šipky na skříni ventilátoru. Při opačném směru otáčení může dojít k přetížení motoru, ventilátor se projevuje zároveň zvýšeným hlukem.

Montáž

Ventilátor se montuje zásadně horizontálně pomocí příslušenství (s osou motoru svisle).

Hluk

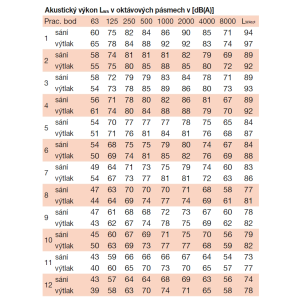

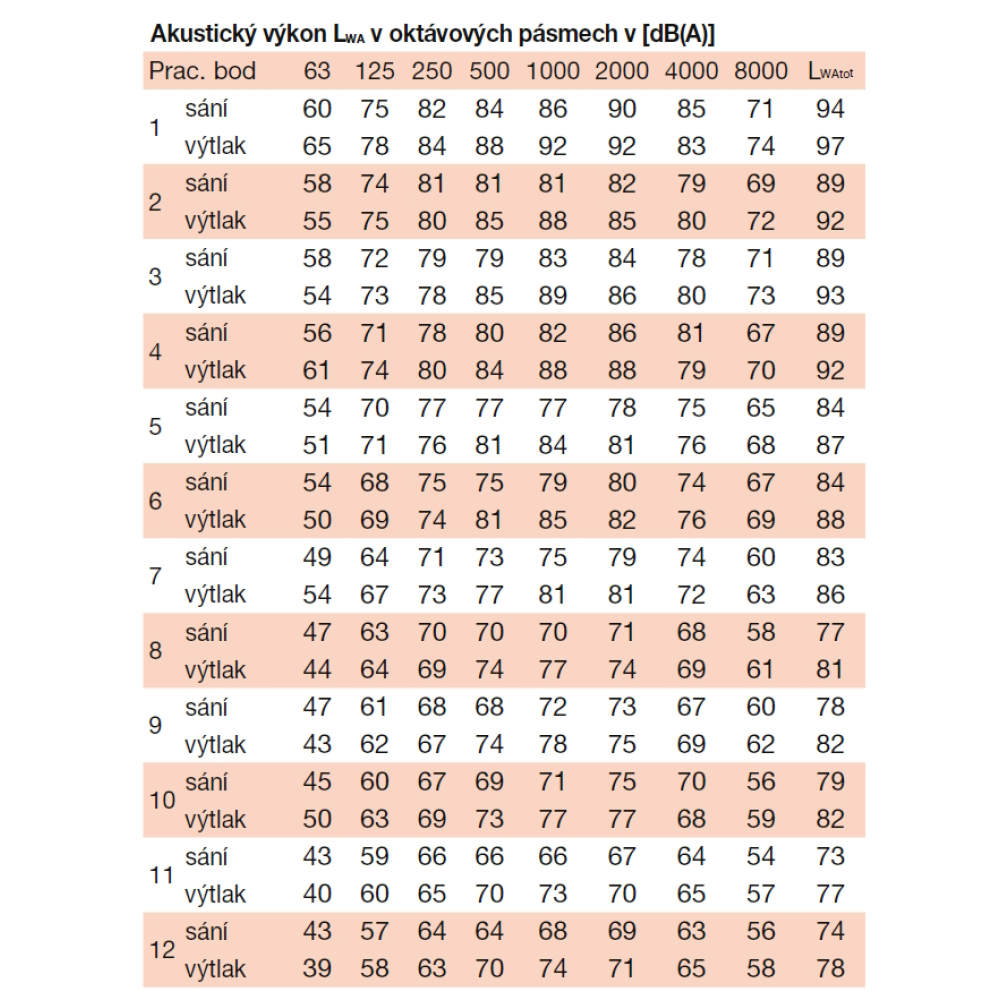

emitovaný ventilátorem je měřen ve volném akustickém poli ve vzdálenosti 3 m ve 2/3 maximálního vzduchového výkonu.

Pokyny

Ventilátory jsou vhodné pro obecné vzduchotechnické aplikace.
