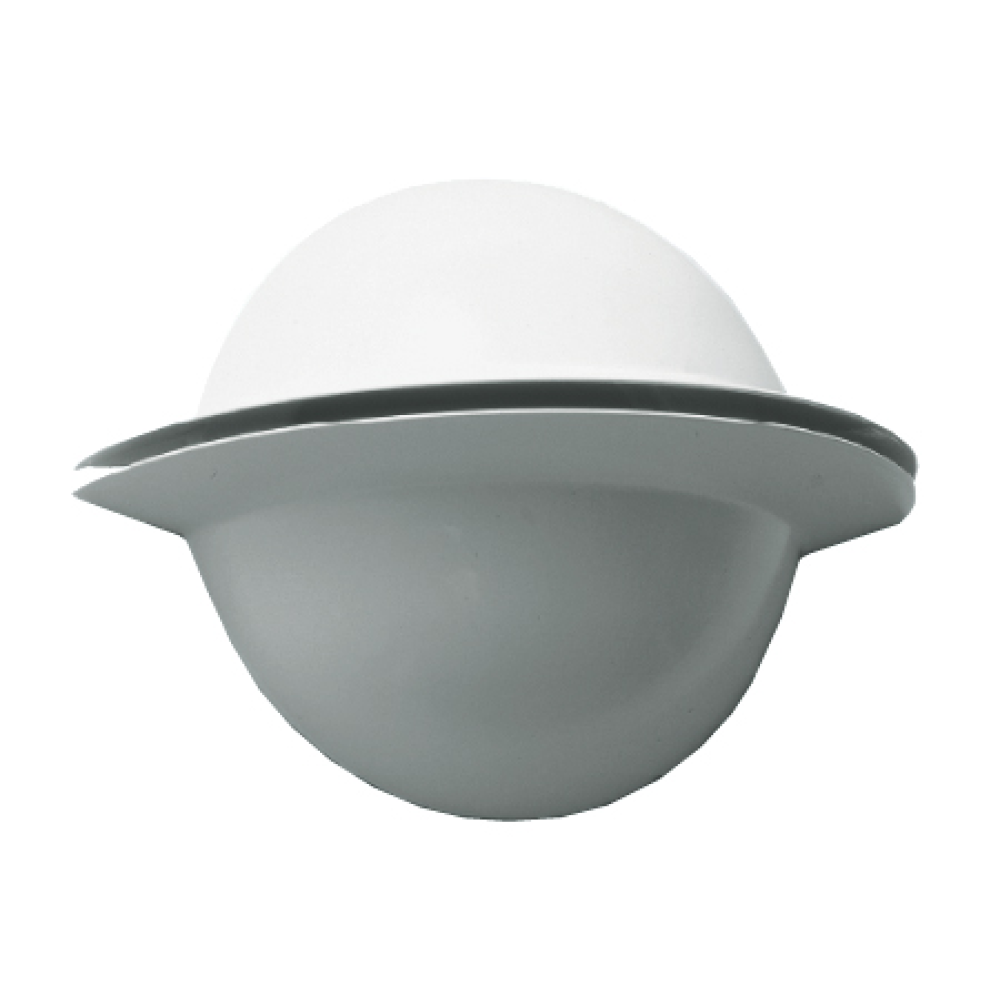

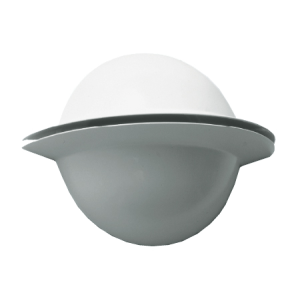

CTVK 100 přívodní ventil

Ventil je vyroben z ocelového plechu opatřeného bílou vypalovací barvou RAL 9003. Talířový ventil má těsnění z pěnové pásky, která spolu s montážním kroužkem zajišťuje dokonalé utěsnění. Nastavení ventilu se provádí zvětšováním respektive zmenšováním výtokové štěrbiny ventilu, nastavení pomocí šroubováku.

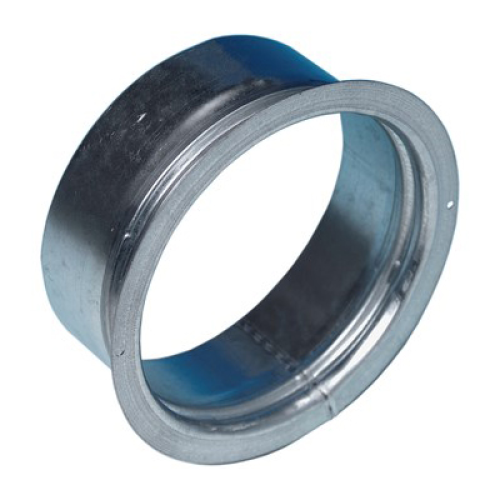

Montážní rámečky KGEZ-01, KGEZ-05 a KGEZ-43 jsou vyrobeny z pozinkovaného plechu.

• pro přívod vzduchu
• vhodný pro použití v kancelářích, budovách apod.
• upevnění na stěnu
• dobré nastavovací parametry
• rychlá a snadná instalace
• snadné měření průtoku vzduchu

Instalace

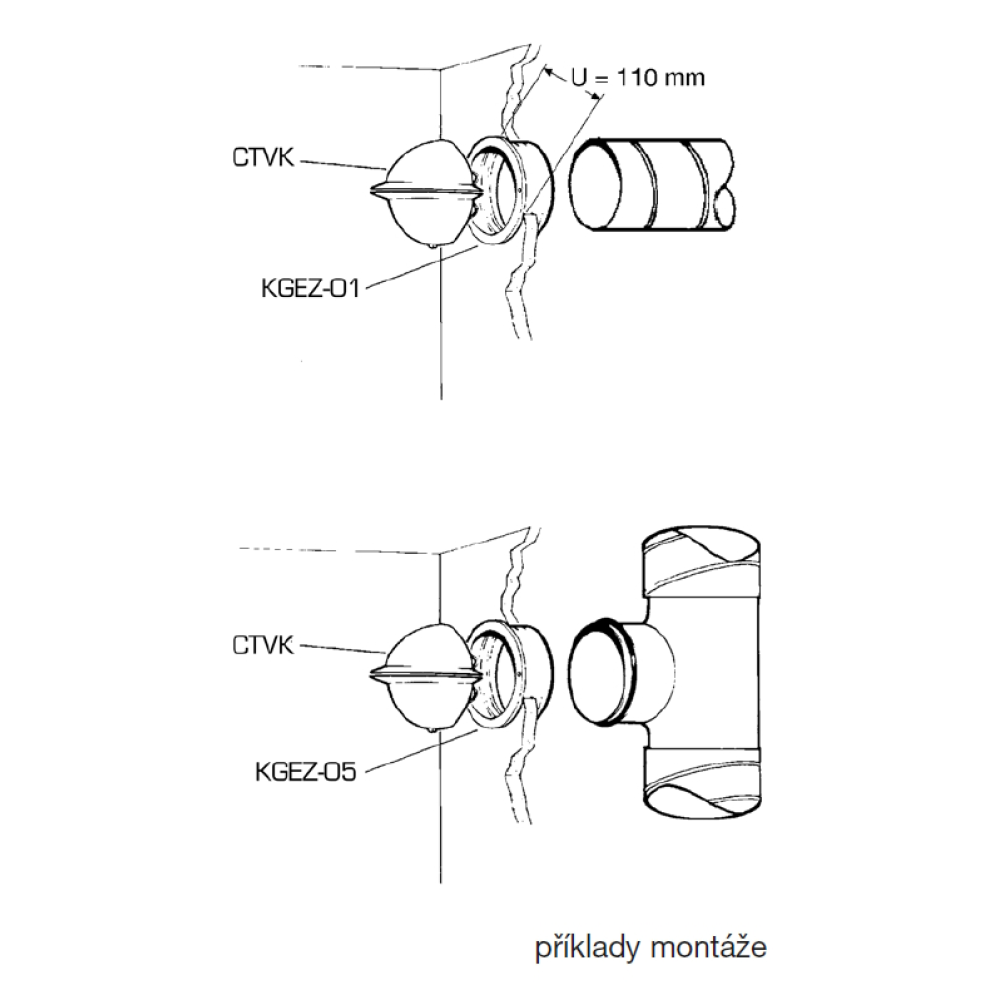

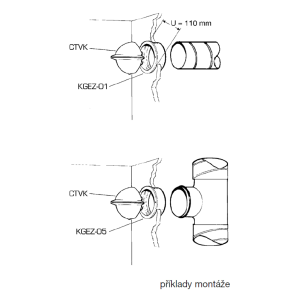

Montážní kroužek KGEZ se připevňuje k potrubí pomocí šroubů nebo nýtů.

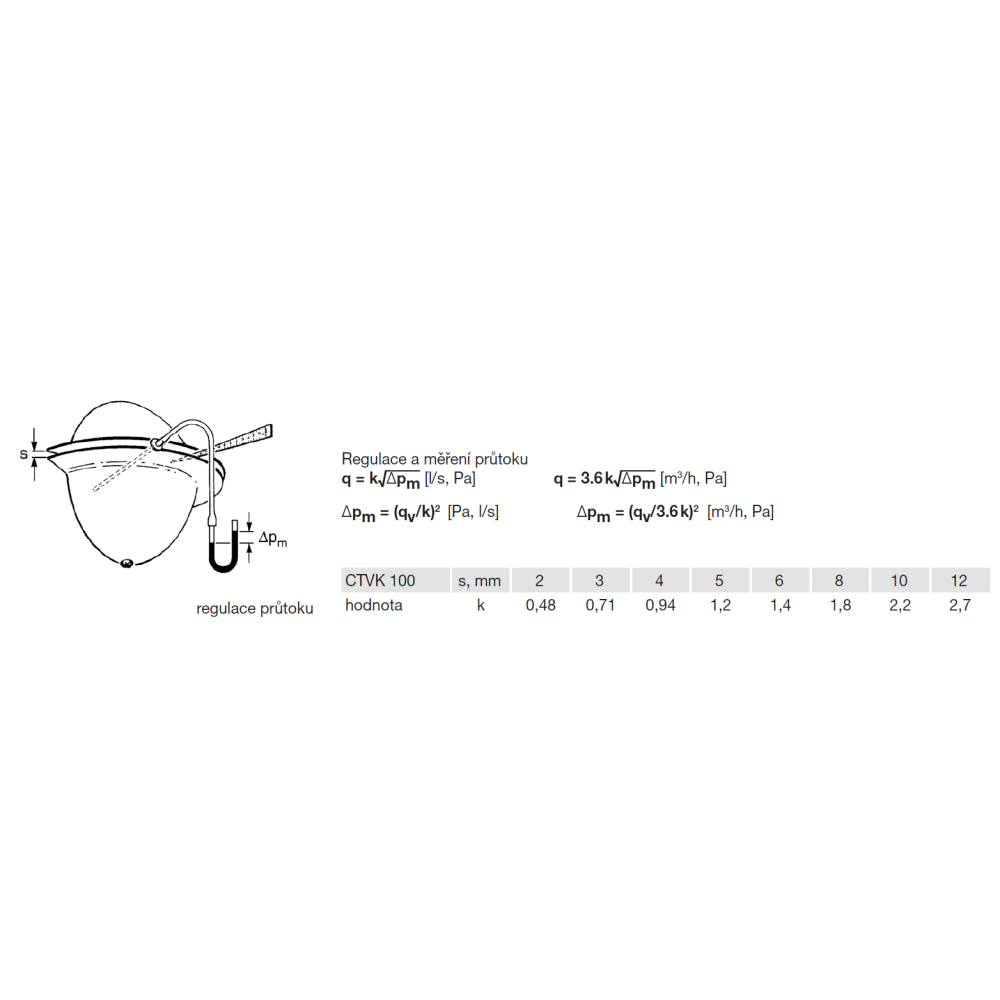

Měření a regulace

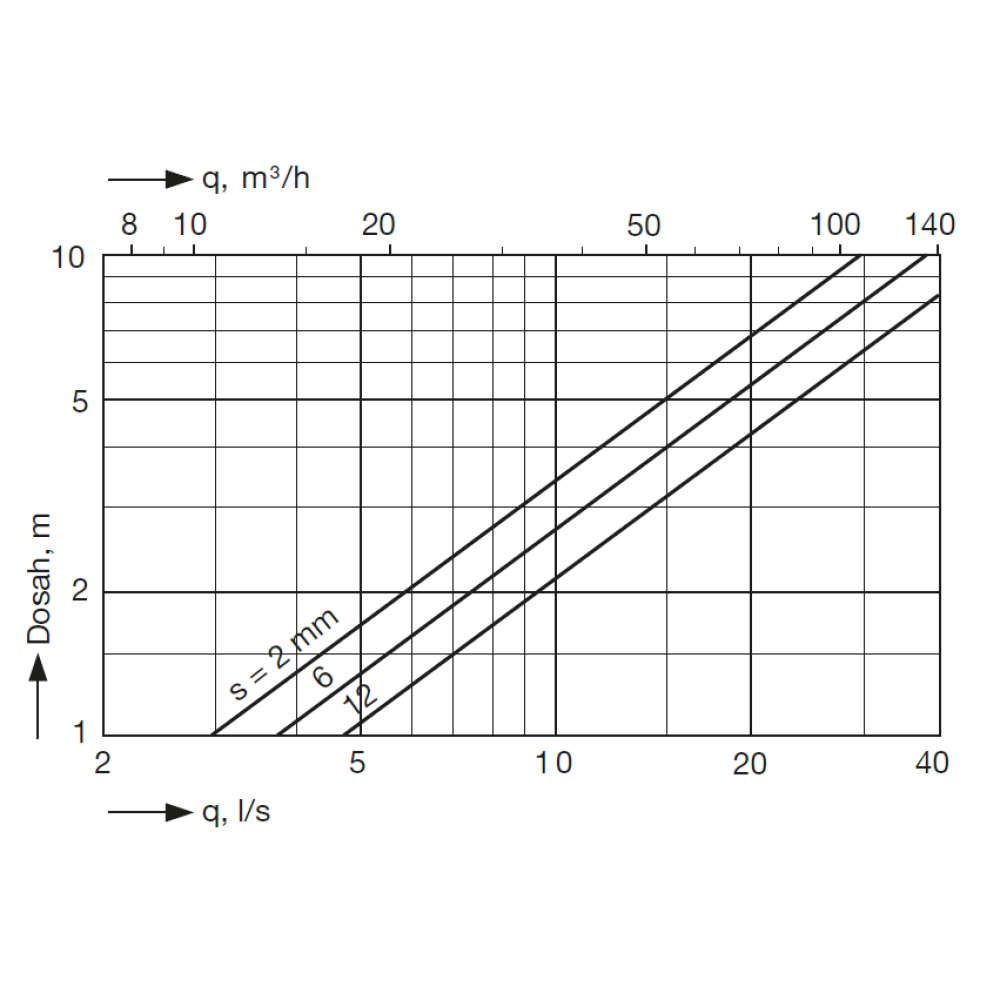

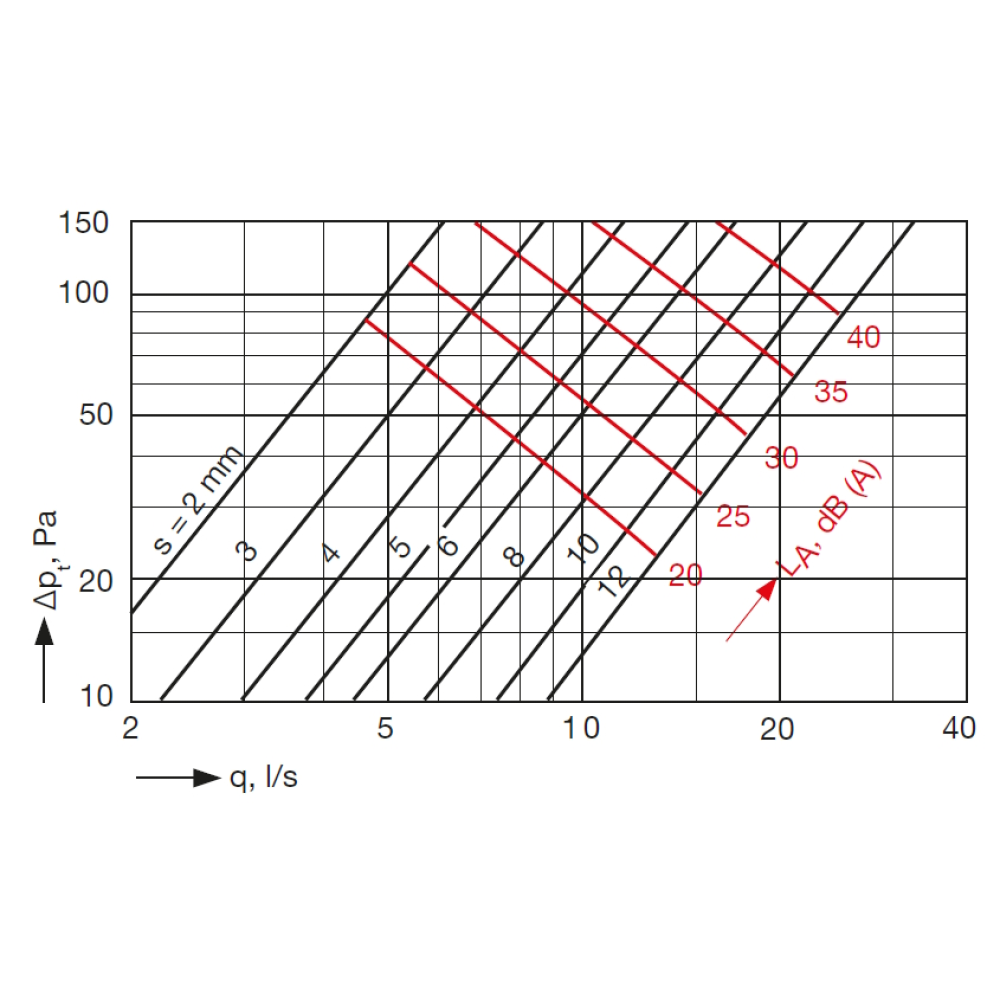

Regulace průtoku se provádí zvětšováním respektive zmenšováním výtokové štěrbiny ventilu, kterým se změní nastavovací rozměr „s“ (mm). Měření průtoku vzduchu se provádí měřením diference tlaků samostatnou měřicí trubicí. Bližší informace viz diagramy průtoku.
