Skříň
je z ocelového plechu opatřeného práškovým lakem v bílé barvě (RAL 9003), spojovací prvky jsou navíc galvanicky pokoveny.
Ventilátory
Ve dveřních clonách jsou použity speciální tiché tangenciální ventilátory.
Motor
je asynchronní s kotvou nakrátko. Krytí IP20.
Ohřívač
elektrický, vodní nebo bez ohřívače.
Elektrické připojení
je provedeno do vnitřní svorkovnice ve skříni dveřní clony. Modely s elektrickým ohřívačem jsou standardně vybaveny tepelnou ochranou.
Regulace clon bez ohřívače
se provádí nástěnným regulátorem CR-F, který je součástí dodávky clony. Regulátorem lze přepínat rychlost ve dvou stupních. V případě řazení více clon vedle sebe lze na jeden regulátor připojit až 5 stejných clon.

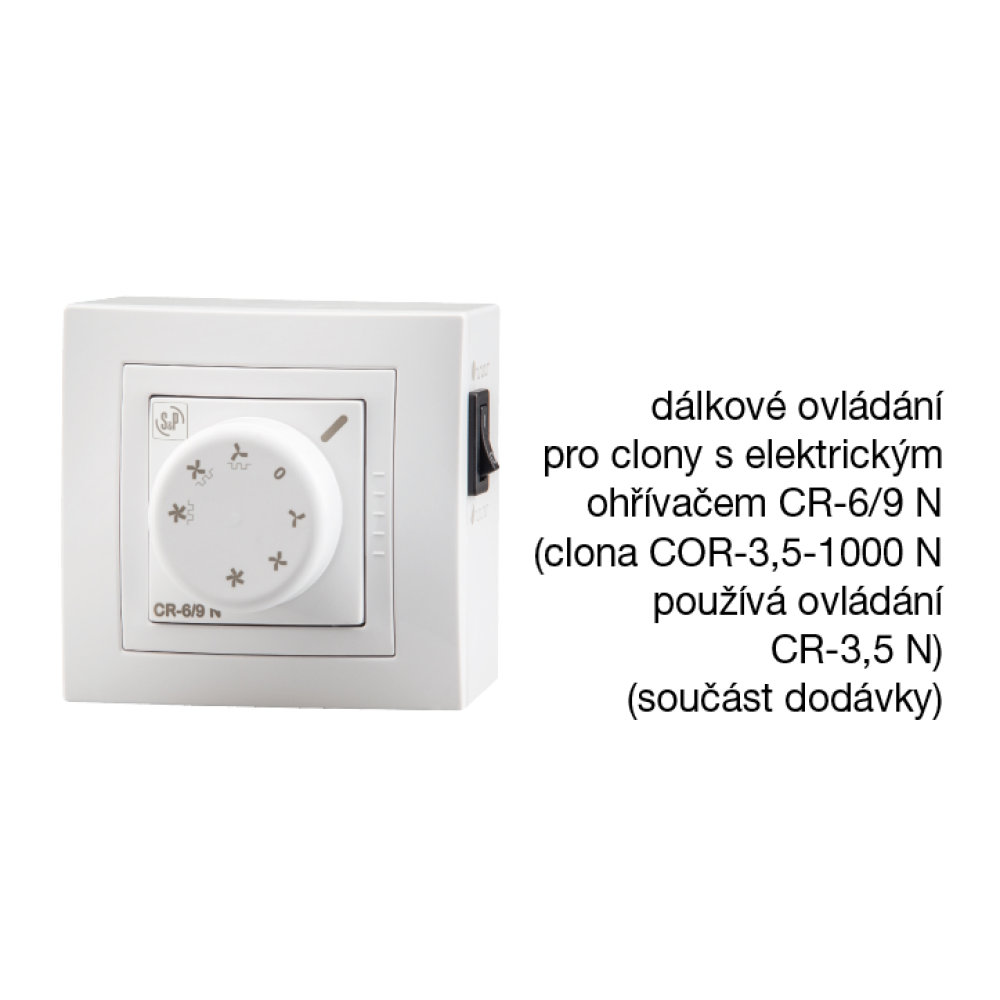

Regulace clon s el. ohřívačem

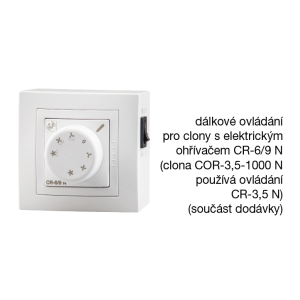

se provádí nástěnným regulátorem CR-6/9 N, který je v dodávce clony (u COR-3,5-1000 N ovladačem CR-3,5 N). Regulátorem lze přepínat rychlost ve třech stupních a výkon ohřívače ve dvou stupních (plný výkon a ½ výkon, u COR-3,5 pouze plný výkon). Clony umožňují též připojení externího termostatu (není v dodávce) pro automatický provoz. Při řazení více clon vedle sebe lze na jeden regulátor připojit až 5 stejných clon.
Regulace clon s vodním ohřívačem
se provádí nástěnným regulátorem CR-W, který je součástí dodávky clony. Při řazení více clon vedle sebe lze na jeden regulátor připojit až 5 stejných clon.
Montáž

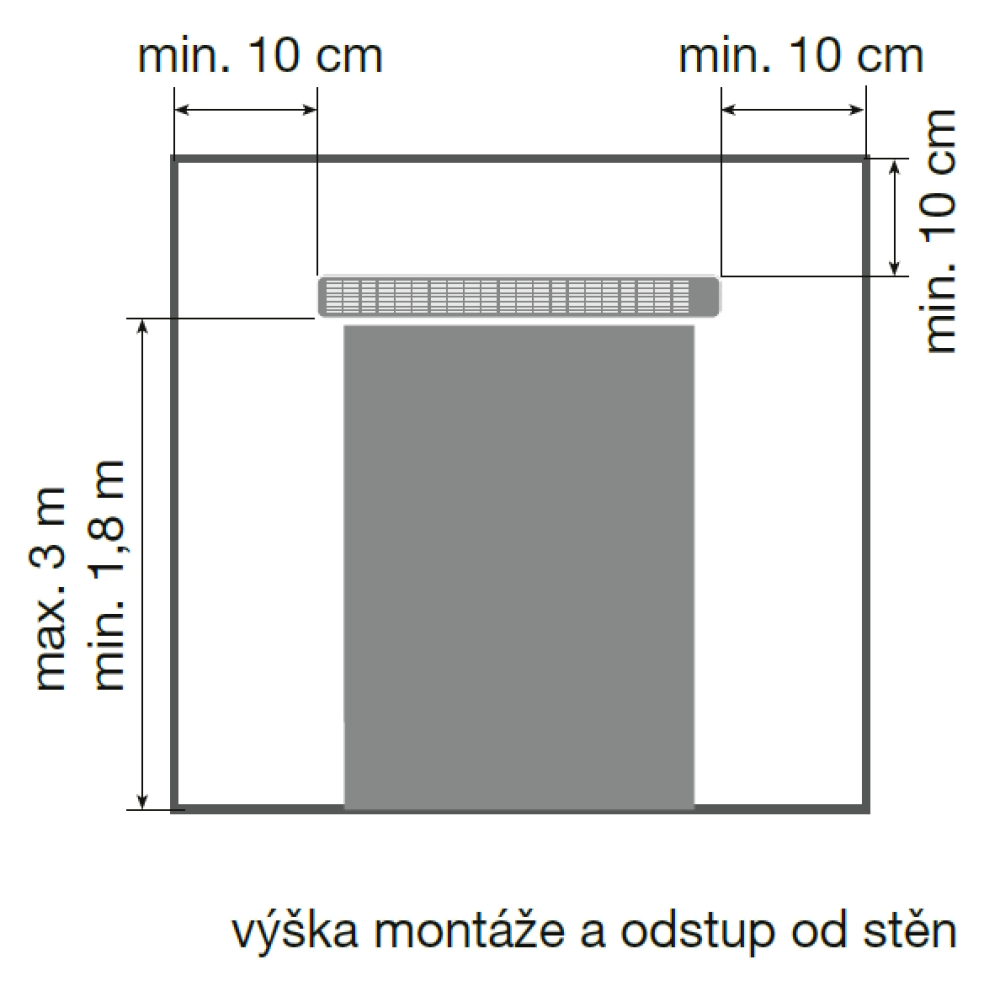

Clony lze montovat přímo na stěnu nebo zavěsit pomocí závitových tyčí M8 na strop. Minimální výška má být 1,8 m a maximální 3 m nad podlahou. Minimální odstup od stropu nebo stěn musí být 100 mm.
Hluk
Všechny modely se vyznačují nízkou hladinou hluku díky vyváženému oběžnému kolu.

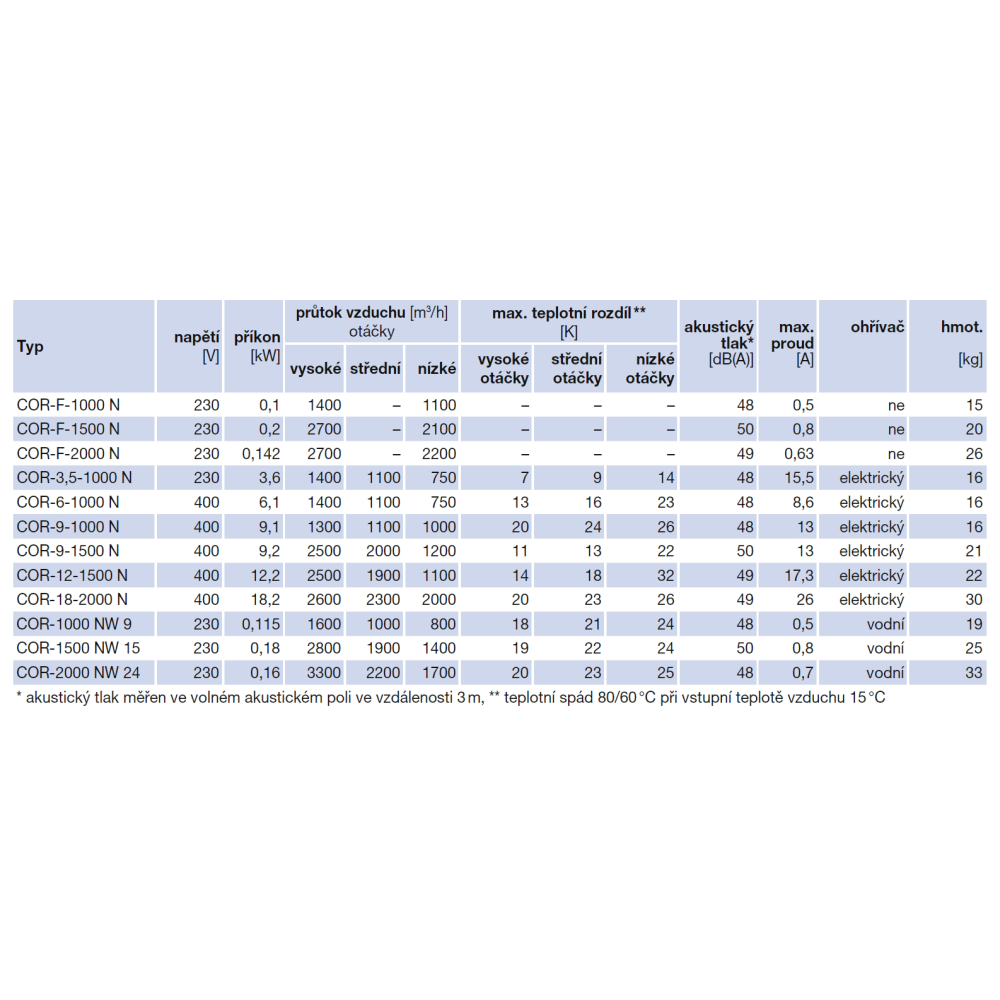

Varianty
• COR-F-1000 N – bez ohřívače
• COR-F-1500 N – bez ohřívače
• COR-F-2000 N – bez ohřívače
• COR-3,5-1000 N – s el. ohřívačem 3,5 kW
• COR-6-1000 N – s el. ohřívačem 6 kW
• COR-9-1000 N – s el. ohřívačem 9 kW
• COR-9-1500 N – s el. ohřívačem 9 kW
• COR-12-1500 N – s el. ohřívačem 12 kW
• COR-18-2000 N – s el. ohřívačem 18 kW
• COR-1000 NW 9 – s vodním ohř. 9 kW
• COR-1500 NW 15 – s vodním ohř. 15 kW
• COR-2000 NW 24 – s vodním ohř. 24 kW
Informace

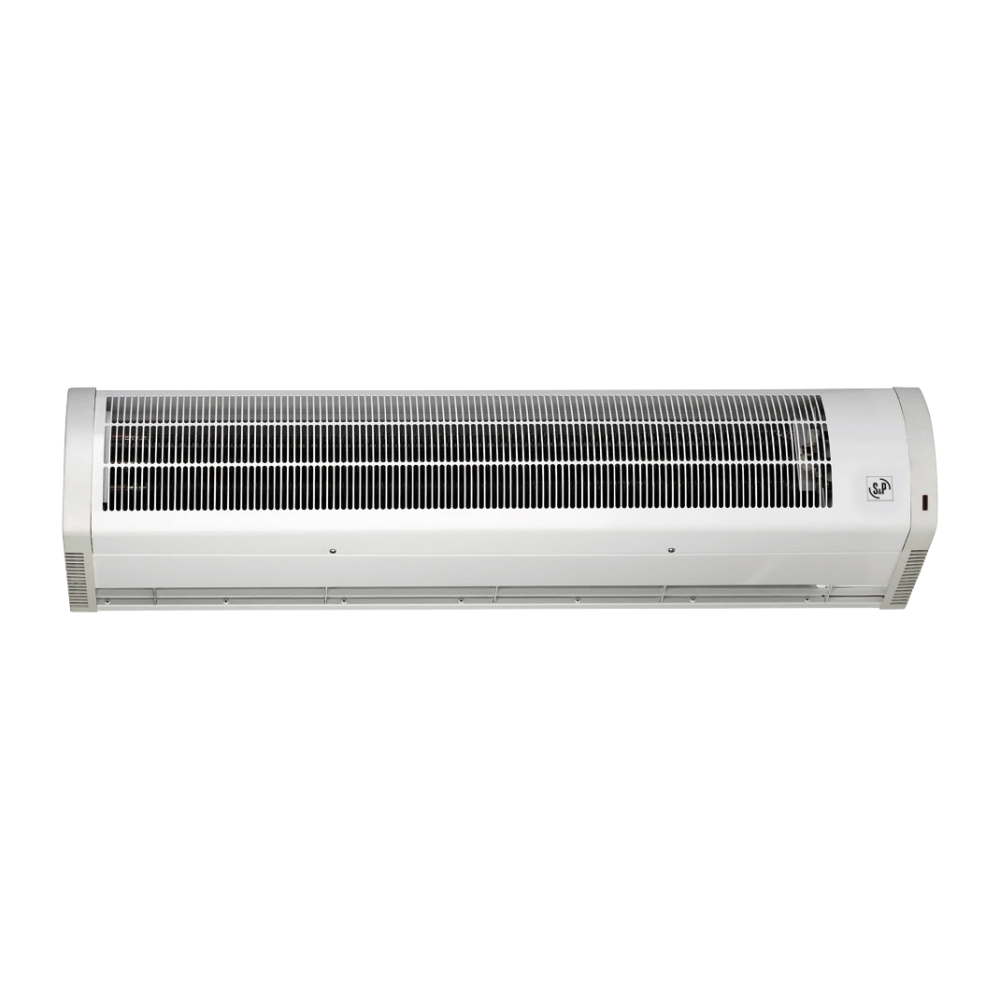

Vzduchová dveřní clona v kompaktním provedení s jednoduchou montáží vhodná pro malé komerční prostory. V případě potřeby lze řadit více clon vedle sebe.
Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:
• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
