Popis produktu
Skříň
je z ocelového pozinkovaného plechu. Podhledová mřížka je ocelová a je práškově lakovaná (bílá, černá nebo přírodní elox). Na přání možno dodat v libovolném odstínu RAL.
Ventilátory
Ve dveřních clonách jsou použity speciální tiché tangenciální ventilátory.
Motor
je asynchronní s kotvou nakrátko.
Ohřívač
elektrický, vodní nebo bez ohřívače.
Elektrické připojení
je provedeno do vnitřní svorkovnice ve skříni dveřní clony. Modely s elektrickým ohřívačem jsou standardně vybaveny tepelnou ochranou.
Regulace clon bez ohřívače
se provádí nástěnným regulátorem CR-F, (součást dodávky). Regulátorem lze přepínat rychlost ve dvou stupních. V případě řazení více clon vedle sebe lze na 1 regulátor připojit až 5 stejných clon.
Regulace clon s el. ohřívačem

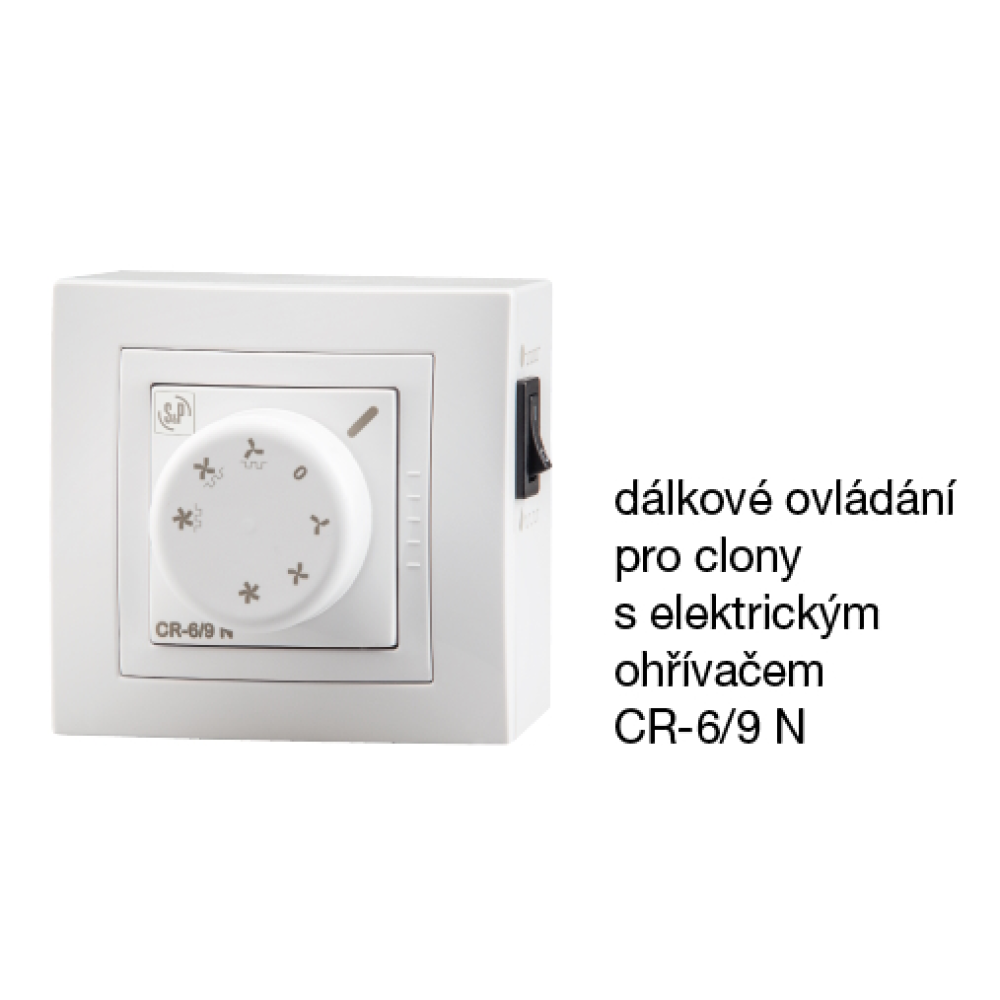

se provádí nástěnným regulátorem CR-6/9 N, (součást dodávky). Regulátorem lze přepínat rychlost ve 3 stupních a výkon ohřívače ve 2 stupních (plný a ½ výkon). Možnost připojení externího termostatu (není v dodávce) pro automat. provoz. Při řazení více clon vedle sebe lze na 1 regulátor připojit až 5 stejných clon.
Regulace clon s vodním ohřívačem
se provádí nástěnným regulátorem CR-W, (součást dodávky). Při řazení více clon vedle sebe lze na 1 regulátor připojit až 5 stejných clon.
Montáž
Clony se montují do podhledu. Min. výška má být 2,5 m a maximální 3 m nad podlahou. Odstup od stěn musí být minimálně 100 mm.
Hluk
Všechny modely se vyznačují nízkou hladinou hluku díky vyváženému oběžnému kolu.

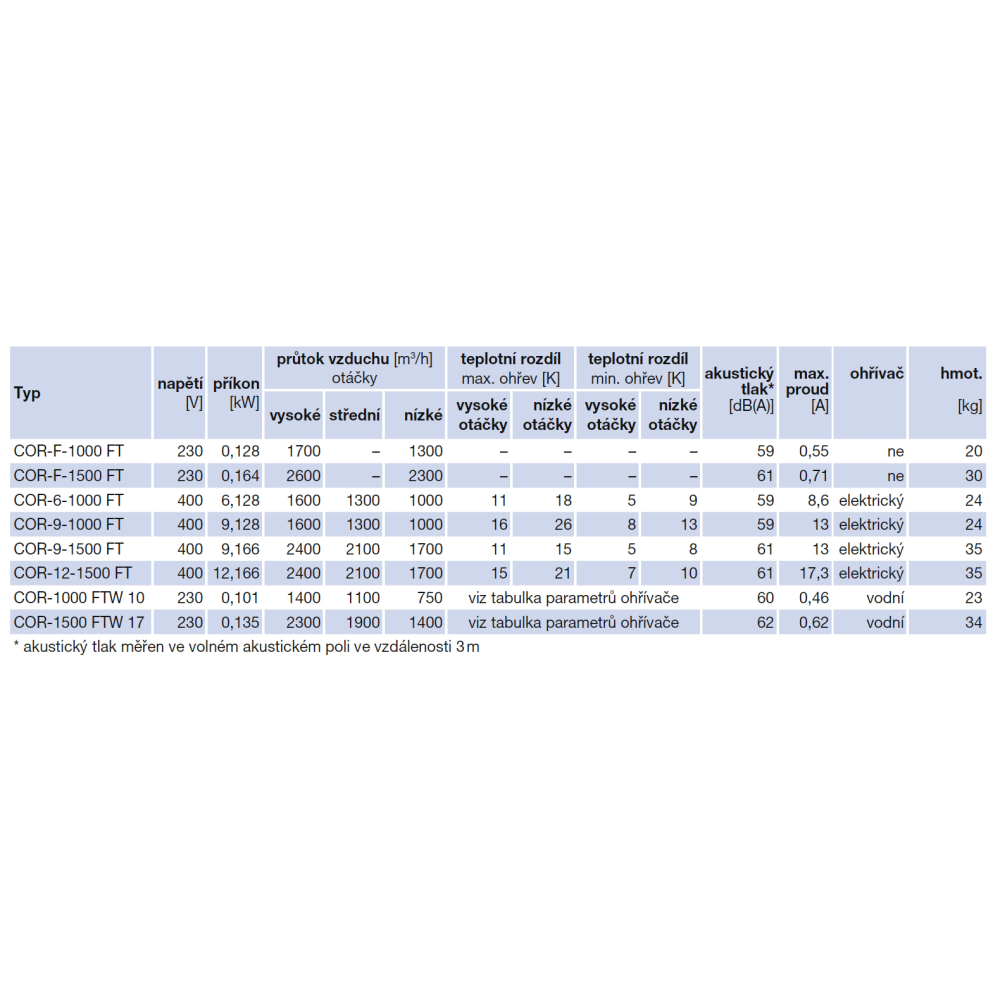

Varianty
• COR-F-1000 FT – bez ohřívače
• COR-F-1500 FT – bez ohřívače
• COR-6-1000 FT – s el. ohřívačem 6 kW
• COR-9-1000 FT – s el. ohřívačem 9 kW
• COR-9-1500 FT – s el. ohřívačem 9 kW
• COR-12-1500 FT – s el. ohřívačem 12 kW
• COR-1000 FTW 10 – s vodním ohř. 10 kW
• COR-1500 FTW 17 – s vodním ohř. 17 kW
Informace

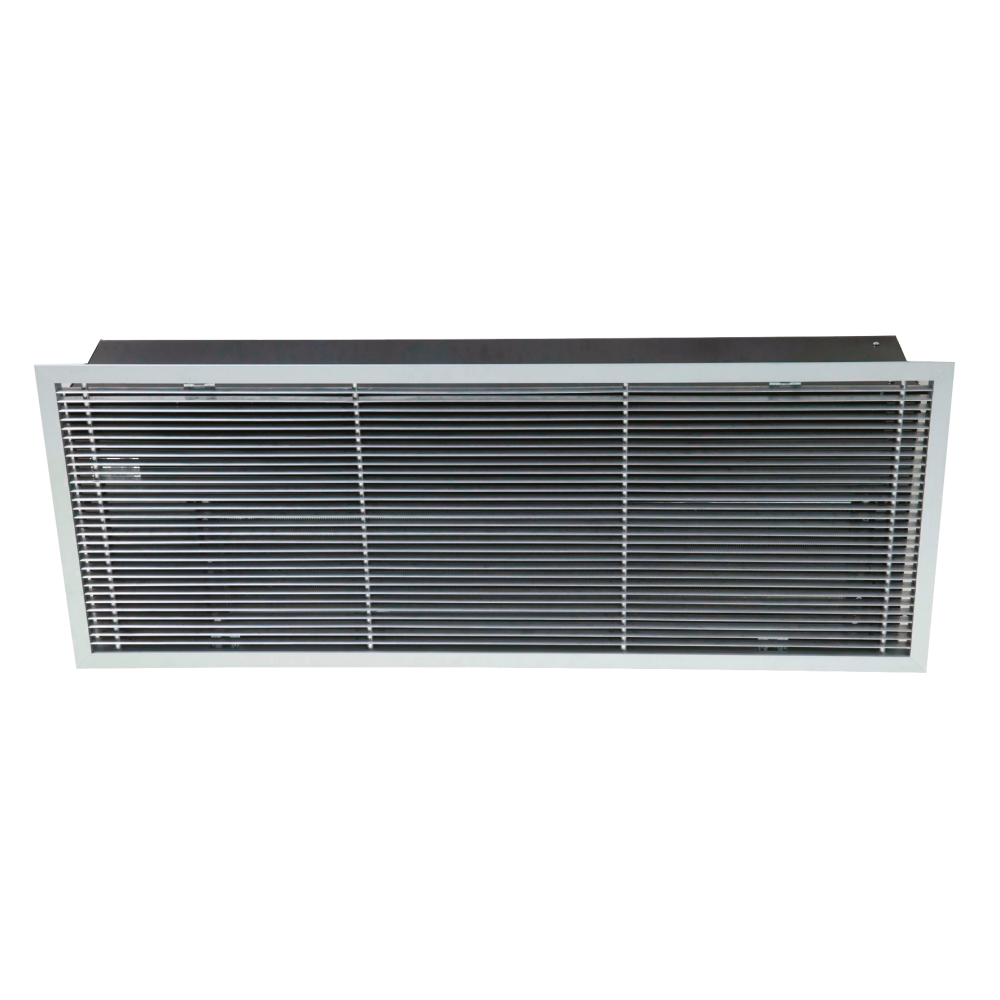

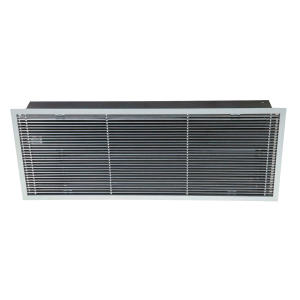

Vzduchová dveřní clona v kompaktním provedení s jednoduchou montáží do podhledu vhodná pro malé komerční prostory. V případě potřeby lze řadit více clon vedle sebe. Podhledovou mřížku nutno objednat samostatně.
Parametry
| Další | |
|---|---|
| Max. průtok vzduchu | 1 600 m³/h |
| Ohřev | Elektrický ohřev |
| Základní údaje | |
| Montáž | Do podhledu (zapuštěná) |
| Provedení | Horizontální |
| Minimální výška instalace | 2,5 m |
| Maximální výška instalace | 3,0 m |
| Hmotnost | 24,00 kg |
| Elektrické parametry | |
| Napájení | 400 V |
| Maximální proud | 8,60 A |
Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:
• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
