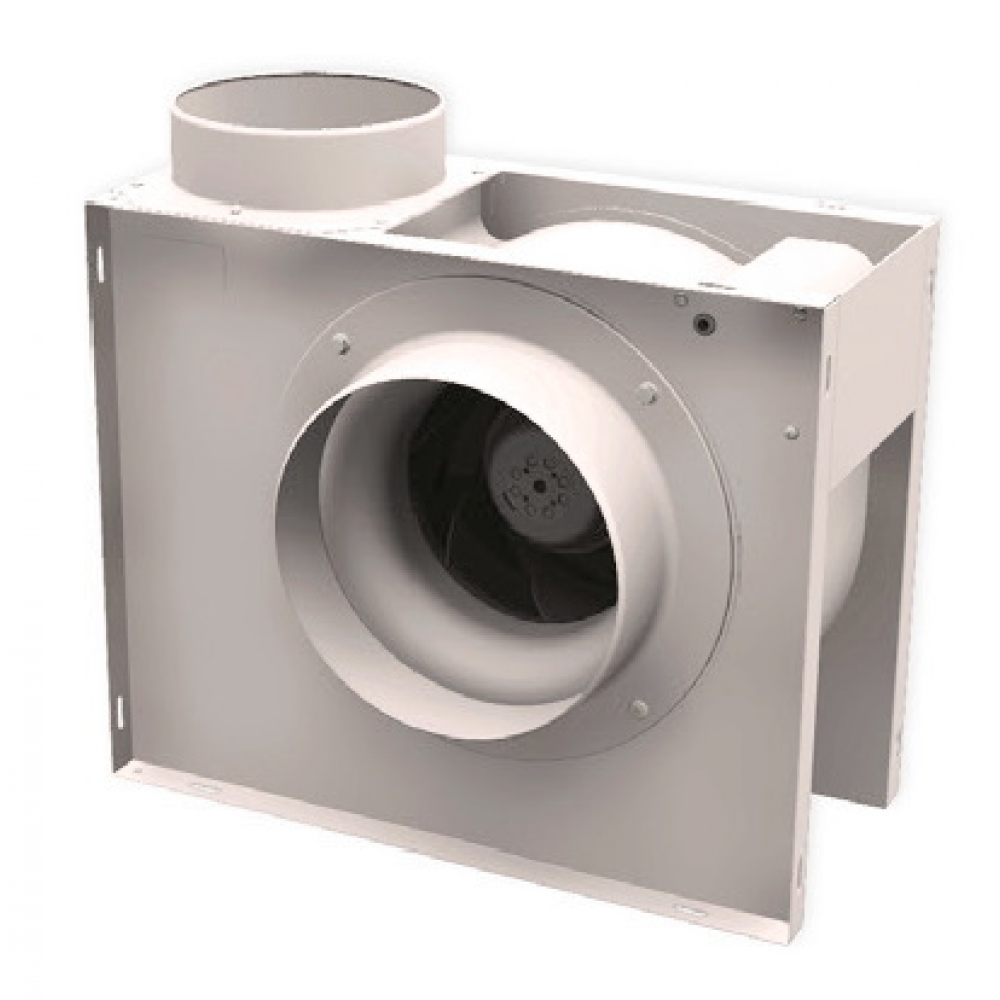

Skříň

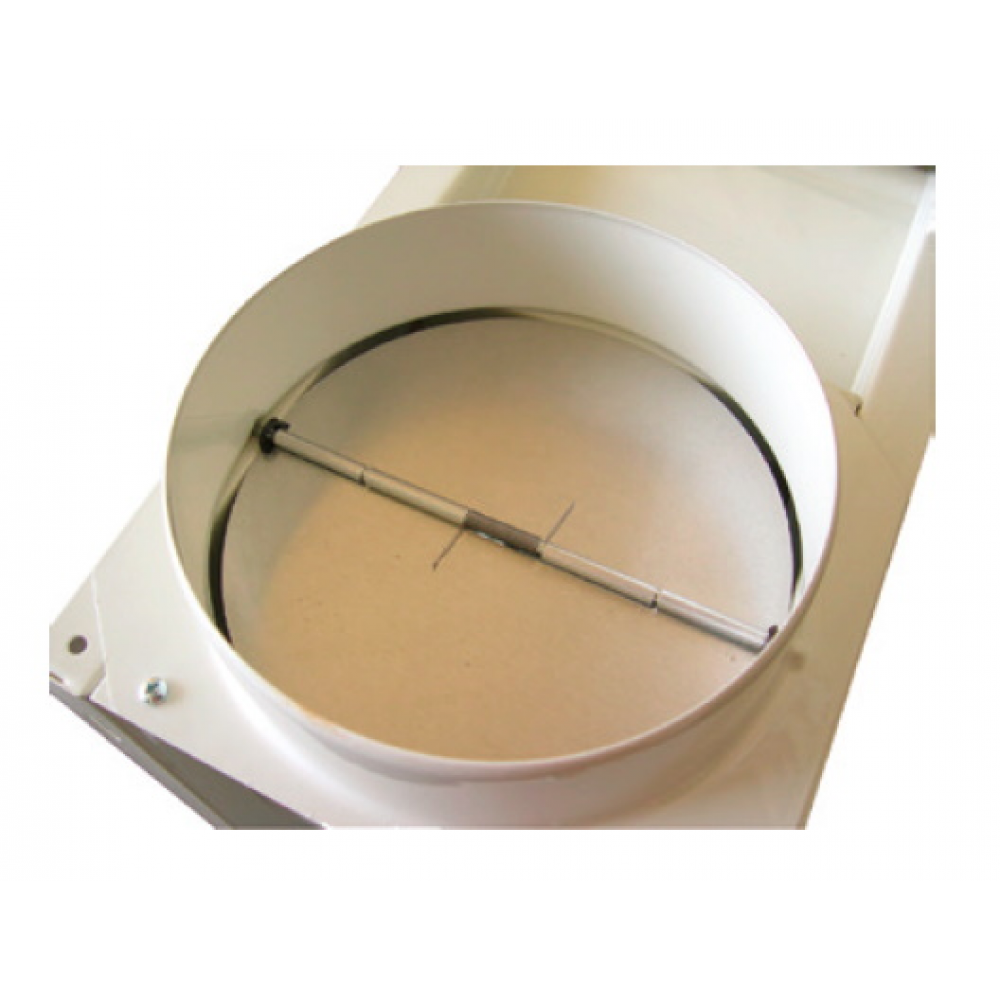

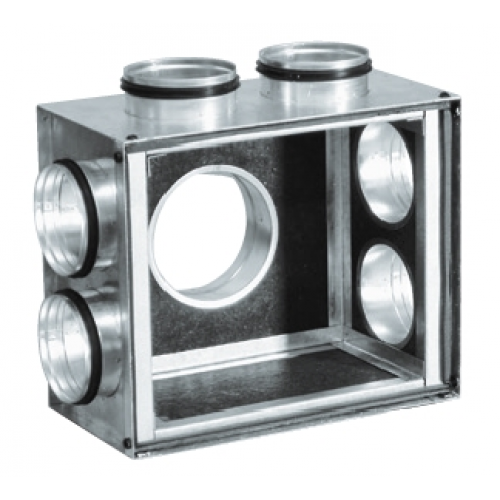

Skříň je vyrobena z ocelového plechu, povrchová úprava je epoxidovým lakem. Ve výtlačném hrdle je zpětná klapka. K ventilátoru lze dodat rozváděcí komory z pozinku PLENUM, které jsou hlukově izolované a umožňují připojení až 7 potrubí nebo ohebných vzduchovodů Sonoflex® na straně sání ventilátoru. Nepoužitá sací hrdla je nutno zaslepit koncovým krytem DFL.
Oběžné kolo
Oběžné kolo je radiální s dopředu zahnutými lopatkami, vyrobené je z plastu (CKB 800 N) nebo z ocelového pozinkovaného plechu (CKB 1500 N). Oběžné kolo je dynamicky a staticky vyvážené.
Motor
Motor je asynchronní, s kotvou nakrátko, s rozběhovým kondenzátorem a s tepelnou ochranou. Maximální provozní teplota je 70 ˚C, třída izolace F, krytí IP44.

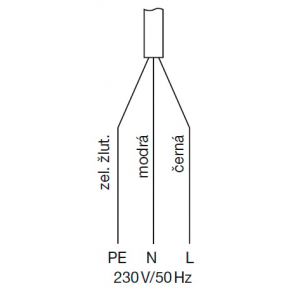

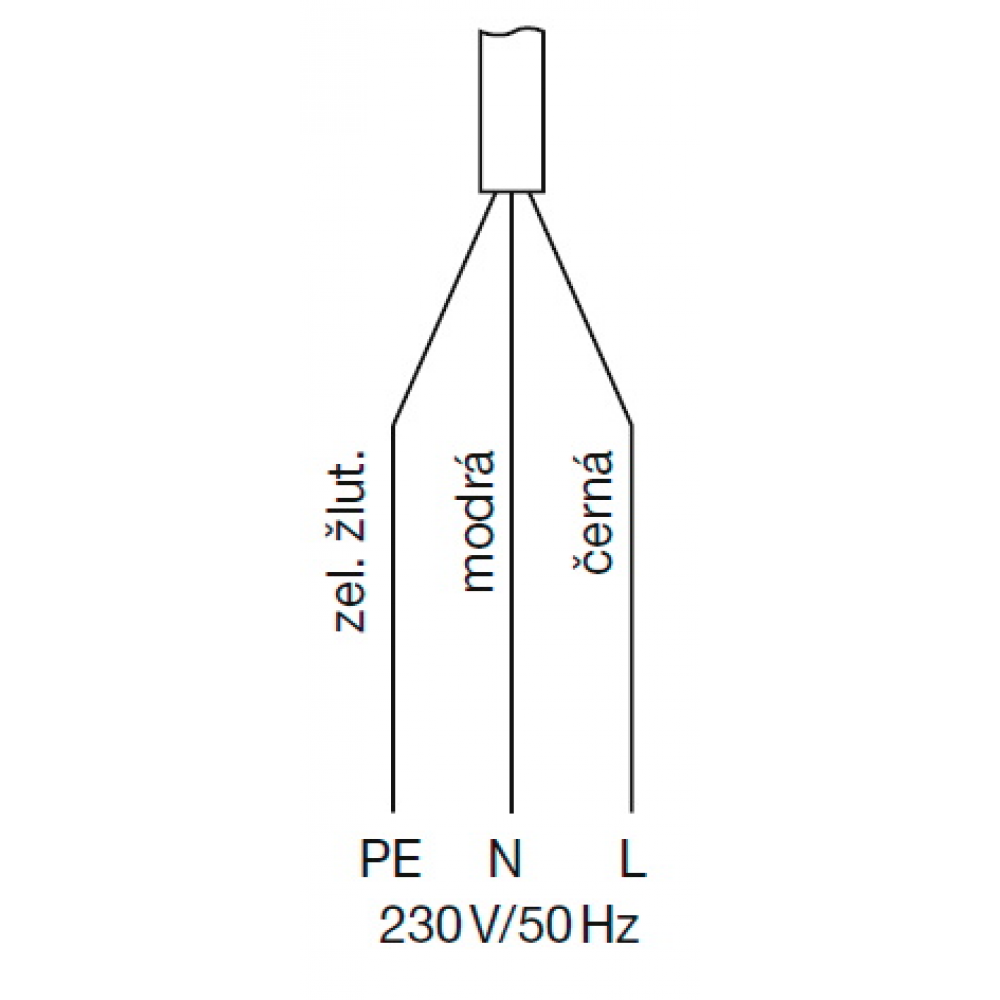

El. připojení
Z ventilátoru je vyveden 3-žilový kabel, svorkovnice není v dodávce.
Regulace otáček
Regulace otáček se provádí elektronickými nebo transformátorovými regulátory změnou napětí.
Montáž
Montáž horizontálně i vertikálně, s ohledem na životnost ložisek přednostně s osou motoru v horizontální poloze. Ventilátor může být dodán se sací skříní PLENUM, kterou je nutno při montáži na ventilátor přitlačit tak, aby se ventilátorová skříň zamáčkla do pěnového těsnění v drážce sací skříně. PLENUM se na ventilátor CKB-N připevňuje pomocí samořezných šroubů, spára mezi ventilátorem a skříní se vyplní neutrálním silikonovým nebo akrylátovým těsnícím tmelem. Ventilátory CKB-N se montují přes odpružené úhelníky ISA na stěnu nebo přes izolátory chvění KSE na pevnou podložku.
Pokyny

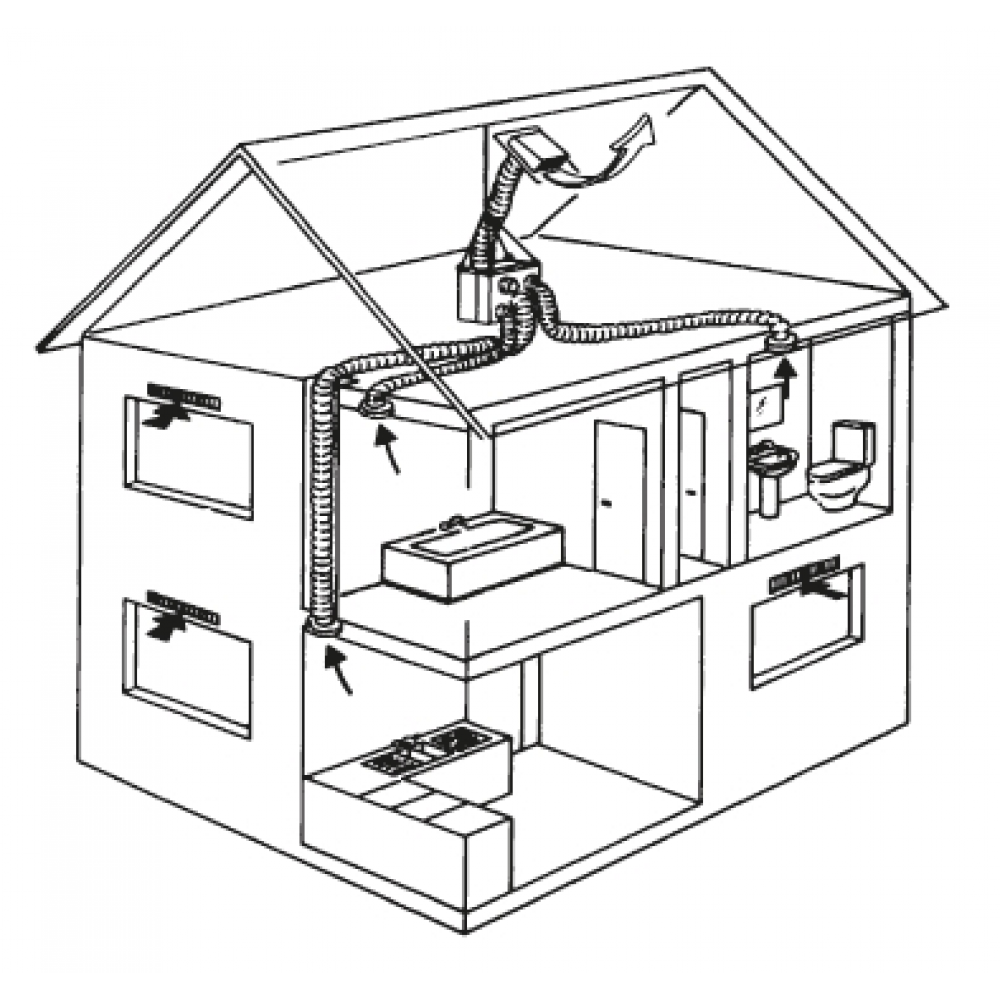

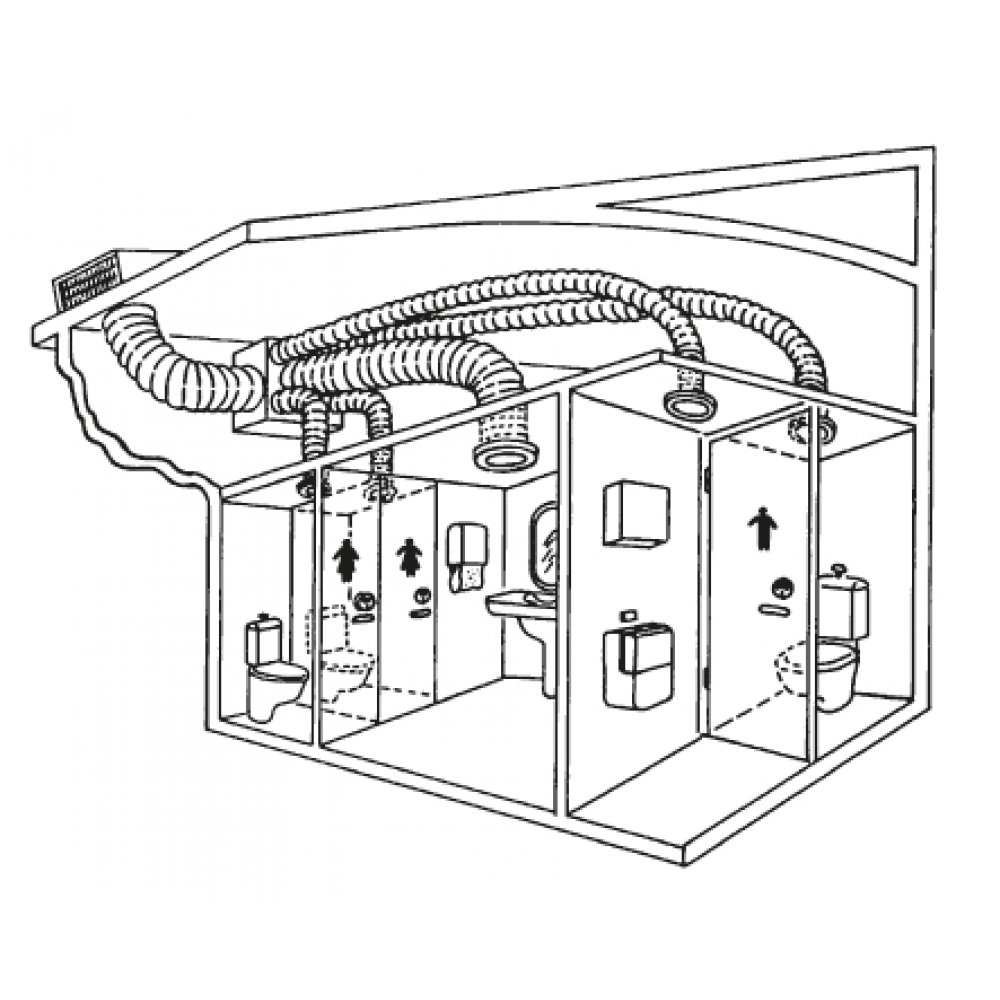

Ventilátory jsou určeny jako centrální odvětrání pro rodinné domky, sociální zařízení, kanceláře a menší provozovny. Výhodně lze při instalaci do podhledu použít flexohadice a talířové ventily. Ventilátory lze použít ve spojení s čidlem SQA pro odvětrání společenských místností.
Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:
• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
