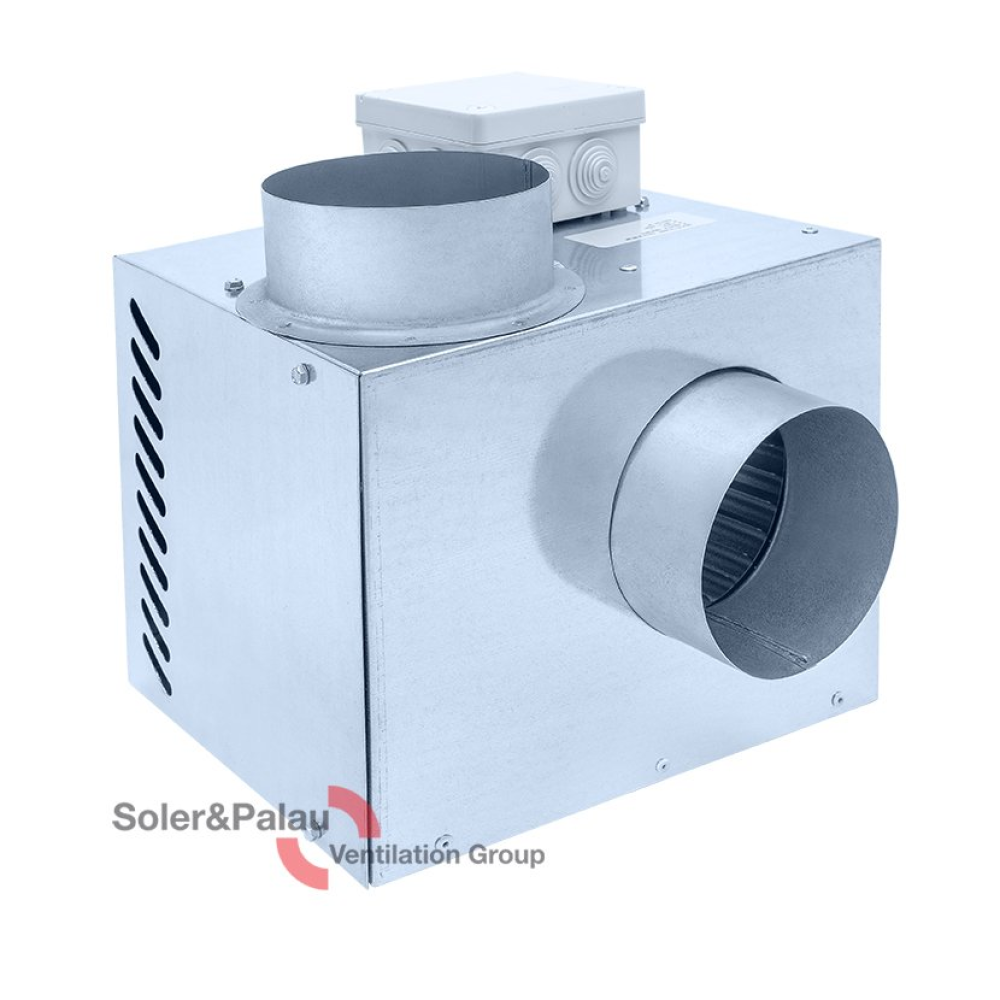

CHEMINAIR 600 krbový ventilátor

Skříň

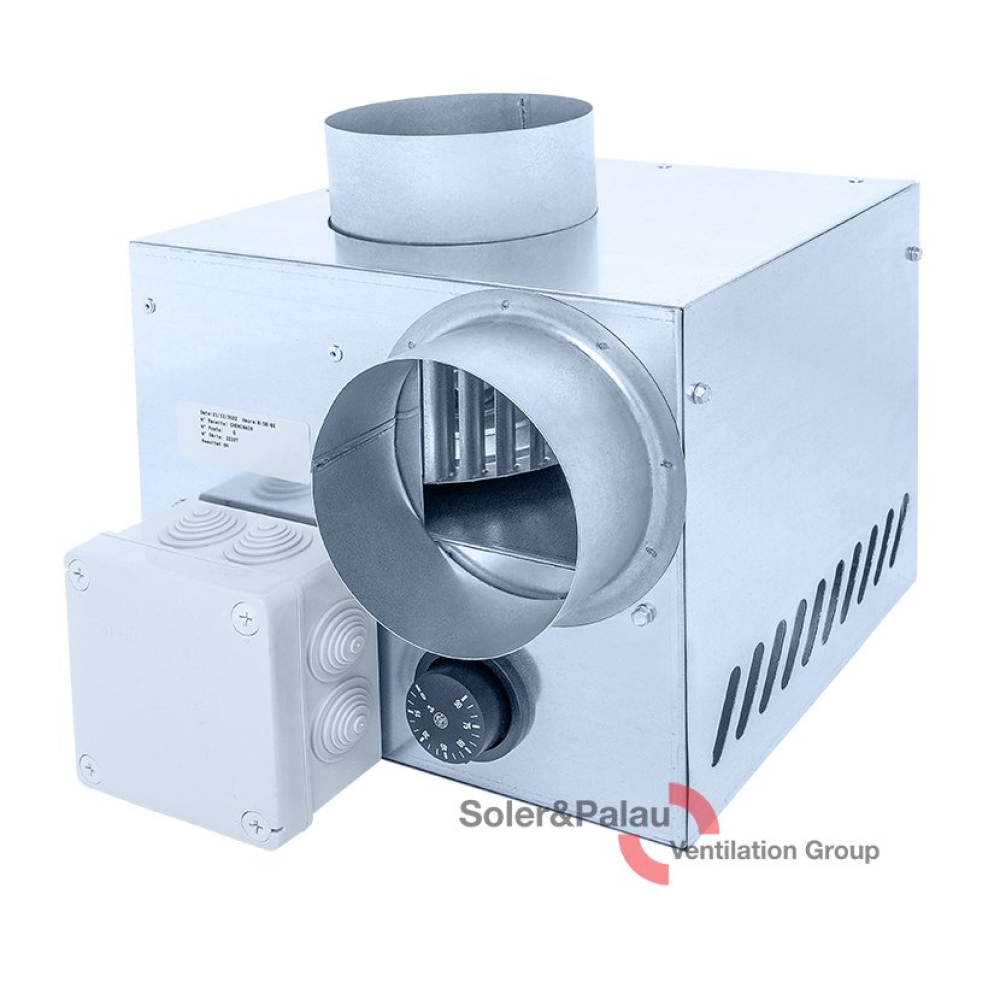

Skříň je z pozinkovaného ocelového plechu a je opatřena tepelnou izolací. Oběžné kolo je od motoru odděleno izolovanou přepážkou. Na plášti ventilátoru je umístěn ovládací prvek termostatu. Tepelné čidlo je umístěno na výtlaku ventilátoru a má rozsah 0–90 °C.

Oběžné kolo

Oběžné kolo je radiální s dopředu zahnutými lopatkami, z pozinkovaného plechu. Oběžné kolo je staticky i dynamicky vyváženo.

Motor

Motor je jednofázový, 230 V / 50 Hz, s vestavěnou tepelnou ochranou a je určen pro trvalý provoz při teplotách do 180 ºC.

El. připojení

Elektrické připojení vyvedeným kabelem pod omítkou nebo na omítce. Ukončení pevného přívodu v instalační svorkovnici, která je na skříni ventilátoru.

Regulace otáček

Ventilátor se automaticky spustí podle nastavené teploty na termostatu. Vypne se v případě, že teplota vzduchu proudícího z krbové vložky poklesne pod nastavenou hodnotu. Doporučená teplota je 40 °C. Kromě toho je možné plynule regulovat otáčky regulátorem REB, ale je nutné počítat s nárůstem teploty vzhledem k pomalejšímu proudění vzduchu.

Hluk

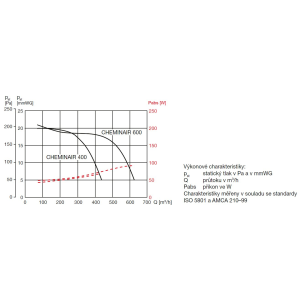

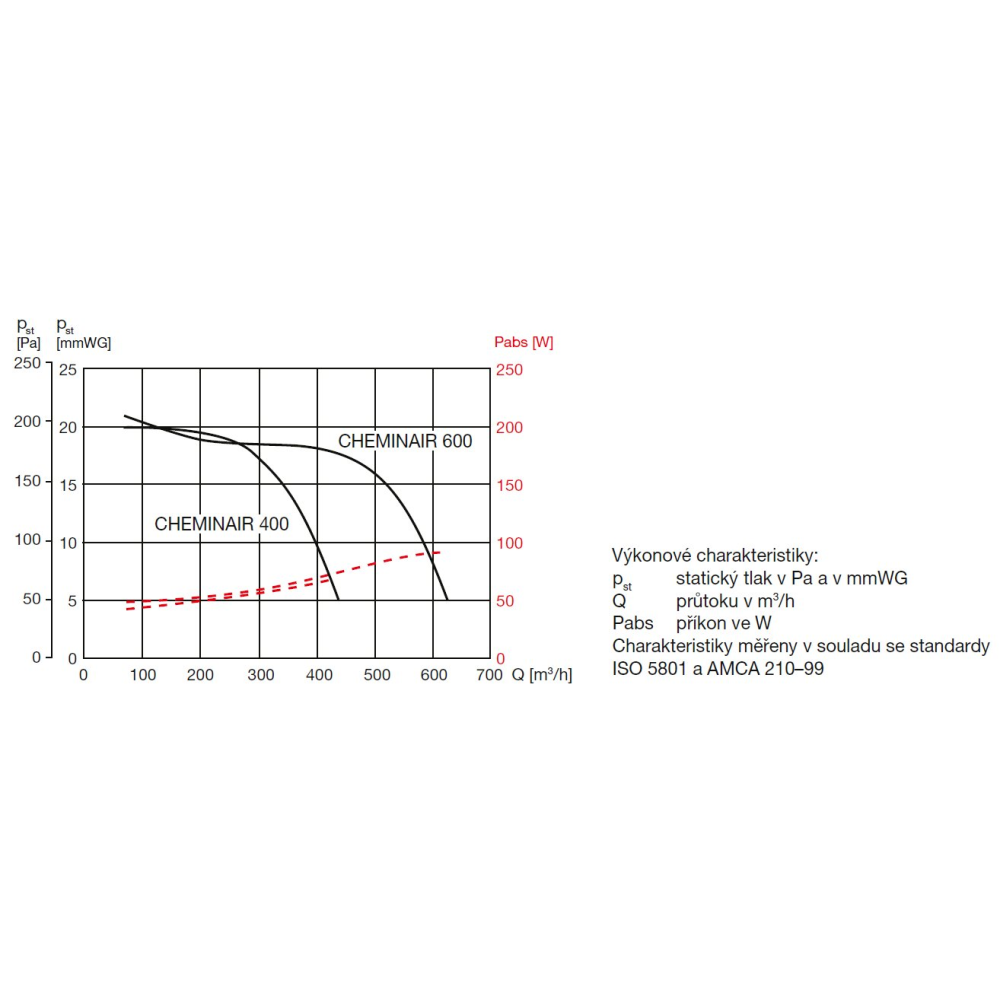

Hluk emitovaný ventilátorem je měřen na sání, na výtlaku a ve volném poli ve 3 bodech výkonové křivky.

Montáž

Montáž ventilátoru v každé poloze osy motoru. Montuje se především v podstřešku a přibližně ve vzdálenosti 2 m vzhledem k ose sacího potrubí. Musí být umístěn na pevnou podložku, například 2 pevné desky, mezi něž je vložena zhruba 5 cm silná nehořlavá polotuhá izolace. CHEMINAIR nesmí být pokryt izolační vrstvou, aby se umožnila přirozená ventilace motoru.

Příslušenství

• krbové mřížky

Pokyny

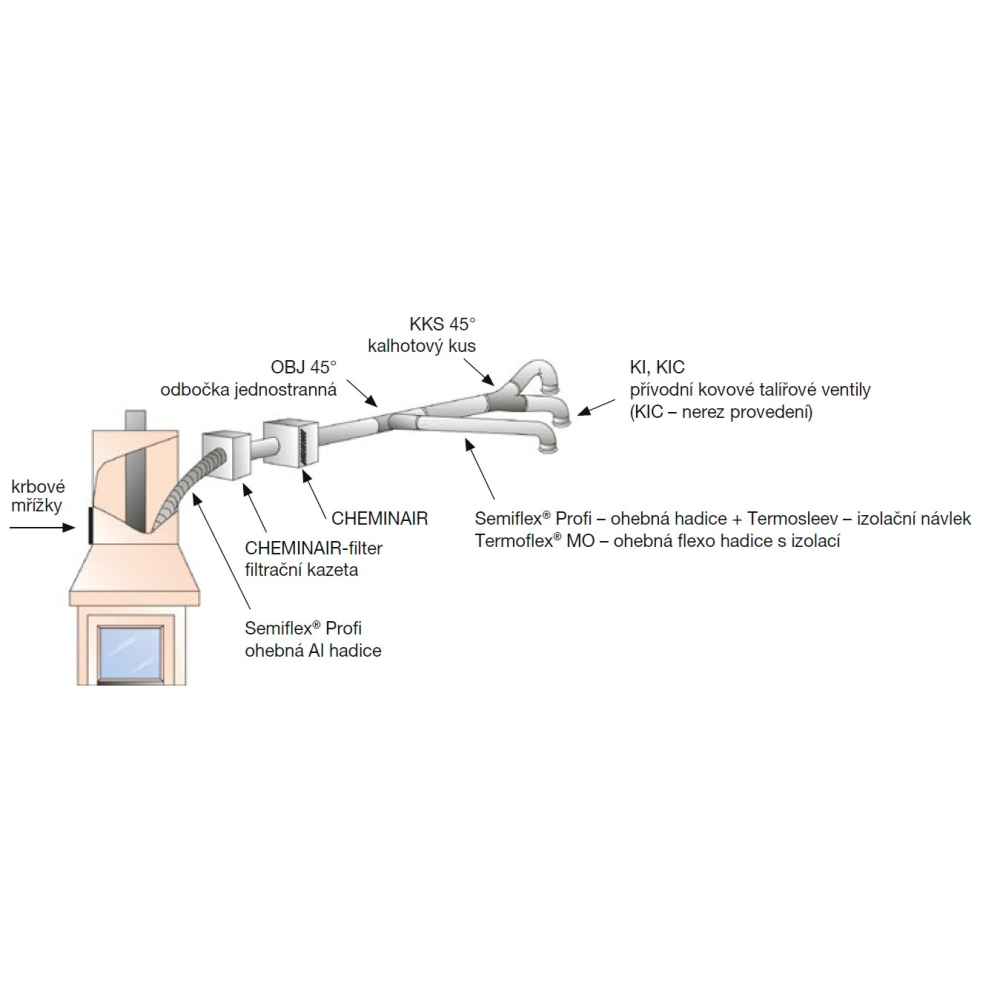

Ventilátory jsou vhodné pro rozvod teplého vzduchu z krbové vložky do ostatních místností v bytě nebo rodinném domu.

Upozornění

U všech komponentů je nutno dbát na předepsanou pracovní teplotu, aby nedošlo k jejich zničení, případně ohrožení stavebních konstrukcí. Použití konzultujte s projektantem nebo montážní firmou.
