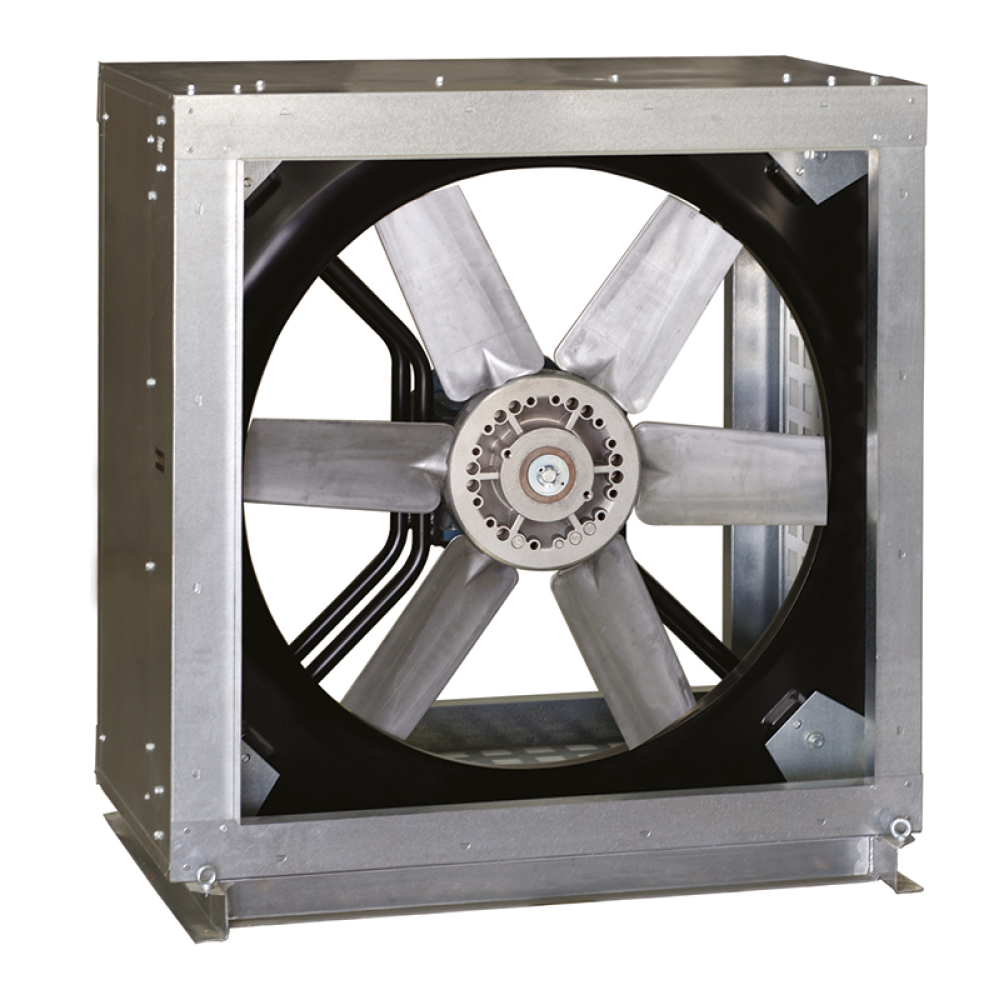

CGT 900 hlukově izolované axiální ventilátory IP55

skříň z pozinkované oceli s odnímatelným panelem pro přístup k motoru

podstavec s oky pro snadnou manipulaci (velikost 900–1250)

dynamicky vyvážené oběžné kolo s krytem náboje omezující hromadění prachu

Speciální axiální ventilátory hlukově izolované ventilátory vhodné pro aplikace v průmyslu a stavebnictví.

Více informací

Cena na dotaz

dostupnost: na dotaz [19.8.2025, 00:00] Aktualizovat

Přidat do projektu

Zboží nelze objednat přes internet.
Kontaktujte specialisty z obchodního oddělení
nebo navštivte naše pobočky.

Přidat do projektu

Vložit do on-line návrhového programu

Návrh v Easyventu

Kód produktu:

Výrobce: S&P SISTEMAS DE VENTILACIÓN, S.L.U. Více informacíMéně informací

S&P SISTEMAS DE VENTILACIÓN, S.L.U.
Llevant, 4
Polígono Industrial Llevant
08150 Parets del Vallès
Barcelona – Spain
consultas[zav]solerpalau[teč]com
www.solerpalau.com/en-en/home

Popis produktu

Skříň

je z ocelového pozinkovaného plechu, s přírubami do čtyřhranného potrubí. Skříň je uvnitř opatřena vrstvou izolačního materiálu o tloušťce 25 mm, který podstatně snižuje hluk emitovaný do okolí. Provozní teplota maximálně +40 °C.

Oběžné kolo

má lopatky z Al slitiny a náboj z ocelového plechu. Oběžné kolo je staticky i dynamicky vyváženo. Úhel listu oběžného kola je nastaven výrobcem. Počet lopatek 3, 6 nebo 9.

Motor

je asynchronní s kotvou nakrátko. Napájecí napětí 230/400 V/50 Hz do výkonu 3 kW a 400 V/50Hz pro vyšší výkony a dvouotáčkové motory. Čtyřpólové nebo šestipólové provedení. Krytí motoru je IP55, třída izolace F.

Svorkovnice

je umístěna na motoru.

Regulace otáček

se provádí frekvenčními měniči.

Směr průtoku

je standardně od motoru k oběžnému kolu, na objednávku i obráceně.

Hluk

Hodnoty hlukových parametrů jednotlivých velikostí jsou uvedeny u výkonových charakteristik.

Montáž

ventilátorů v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

Příslušenství

• PER-CR CHGT/CGT samotížné zpětné klapky
• CVD CHGT/CGT protidešťové žaluzie
• IAE CHGT/CGT pružné manžety

Pokyny

Ventilátory jsou vhodné pro aplikace v průmyslu a stavebnictví. Velikou předností je hluková izolace skříně. Informujte se na protipožární varianty, které jsou dodávány pod názvem CHGT.

Celý popis

Bezpečnostní pokyny

Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:

• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru

Ke stažení

Technické listy, návody a prohlášení

Katalogový list .pdf (323.44 kB)

Návod k obsluze .pdf (3.68 MB)

Prohlášení o shodě .pdf (362.28 kB)

CAD soubory

2D .dwg (190.67 kB)

2D .dxf (401.91 kB)

3D .dwg (699.66 kB)

3D .dxf (863.50 kB)
