CGT 560 hlukově izolované axiální ventilátory IP55

skříň z pozinkované oceli s odnímatelným panelem pro přístup k motoru

podstavec s oky pro snadnou manipulaci (velikost 900–1250)

dynamicky vyvážené oběžné kolo s krytem náboje omezující hromadění prachu

Speciální axiální ventilátory hlukově izolované ventilátory vhodné pro aplikace v průmyslu a stavebnictví.

Více informací

Cena na dotaz

dostupnost: na dotaz [7.3.2026, 00:00] Aktualizovat

Přidat do projektu

Zboží nelze objednat přes internet.
Kontaktujte specialisty z obchodního oddělení
nebo navštivte naše pobočky.

Přidat do projektu

Vložit do on-line návrhového programu

Návrh v Easyventu

Kód produktu:

Výrobce: S&P SISTEMAS DE VENTILACIÓN, S.L.U. Více informacíMéně informací

S&P SISTEMAS DE VENTILACIÓN, S.L.U.
Llevant, 4
Polígono Industrial Llevant
08150 Parets del Vallès
Barcelona – Spain
consultas[zav]solerpalau[teč]com
www.solerpalau.com/en-en/home

Popis produktu

Skříň

je z ocelového pozinkovaného plechu, s přírubami do čtyřhranného potrubí. Skříň je uvnitř opatřena vrstvou izolačního materiálu o tloušťce 25 mm, který podstatně snižuje hluk emitovaný do okolí. Provozní teplota maximálně +40 °C.

Oběžné kolo

má lopatky z Al slitiny a náboj z ocelového plechu. Oběžné kolo je staticky i dynamicky vyváženo. Úhel listu oběžného kola je nastaven výrobcem. Počet lopatek 3, 6 nebo 9.

Motor

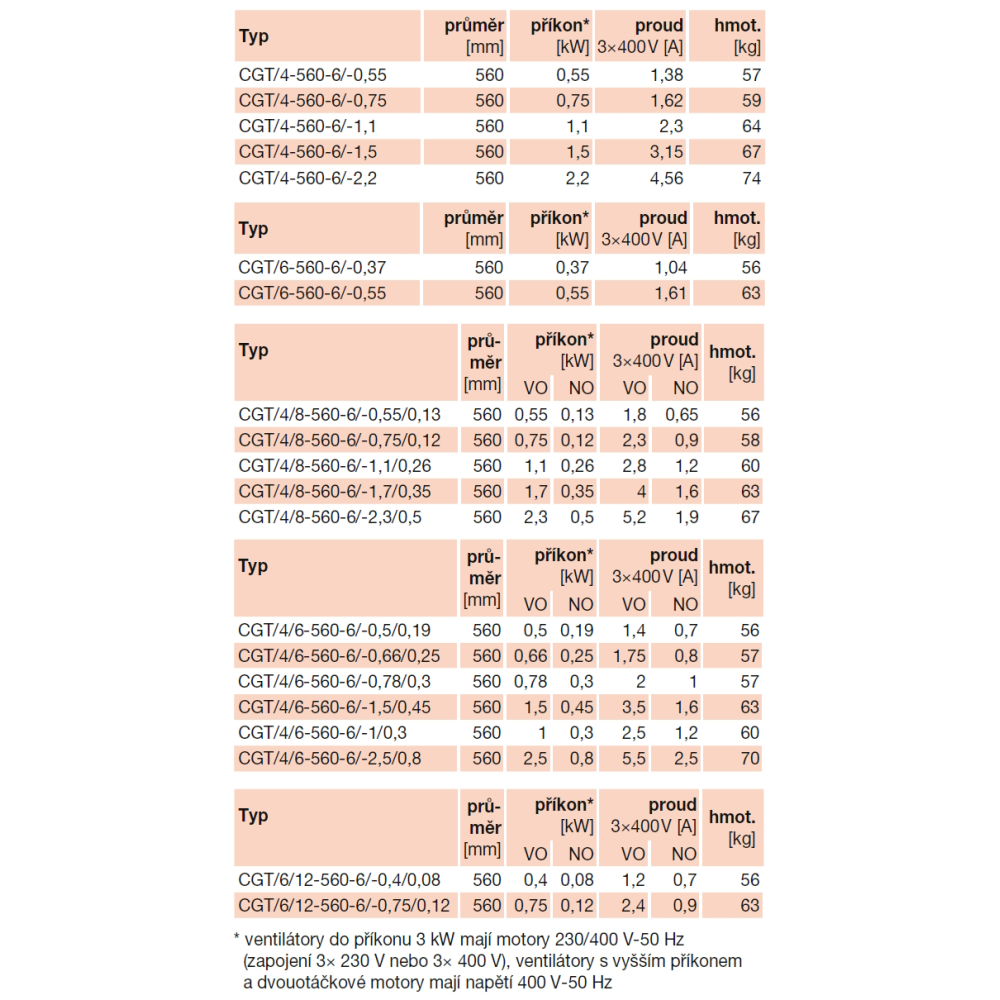

je asynchronní s kotvou nakrátko. Napájecí napětí 230/400 V/50 Hz do výkonu 3 kW a 400 V/50Hz pro vyšší výkony a dvouotáčkové motory. Čtyřpólové nebo šestipólové provedení. Krytí motoru je IP55, třída izolace F.

Svorkovnice

je umístěna na motoru.

Regulace otáček

se provádí frekvenčními měniči.

Směr průtoku

je standardně od motoru k oběžnému kolu, na objednávku i obráceně.

Hluk

Hodnoty hlukových parametrů jednotlivých velikostí jsou uvedeny u výkonových charakteristik.

Montáž

ventilátorů v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

Příslušenství

• PER-CR CHGT/CGT samotížné zpětné klapky
• CVD CHGT/CGT protidešťové žaluzie
• IAE CHGT/CGT pružné manžety

Pokyny

Ventilátory jsou vhodné pro aplikace v průmyslu a stavebnictví. Velikou předností je hluková izolace skříně. Informujte se na protipožární varianty, které jsou dodávány pod názvem CHGT.

Celý popis

Parametry

Základní údaje
Typ ventilátoru	axiální
Montáž	nástěnná
Maximální teplota vzdušniny	40 °C
Elektrické parametry
Napájení	230/400 V
Krytí	IP55
Typ motoru	AC
Vybavení
Zpětná klapka	Ne
Zpožděný doběh	Ne
Nastavitelný doběh	Ne
Hygrostat	Ne
Pohybové čidlo	Ne
Regulovatelnost	Ne
Filtr částic	Ne
Více sacích hrdel	Ne
Zvuková izolace	Ano
Kuličková ložiska	Ano

Bezpečnostní pokyny

Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:

• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru

Ke stažení

Technické listy, návody a prohlášení

Katalogový list .pdf (323.44 kB)

Návod k obsluze .pdf (3.68 MB)

Prohlášení o shodě .pdf (362.28 kB)

CAD soubory

2D .dwg (191.02 kB)

2D .dxf (402.63 kB)

3D .dwg (746.93 kB)

3D .dxf (915.29 kB)
