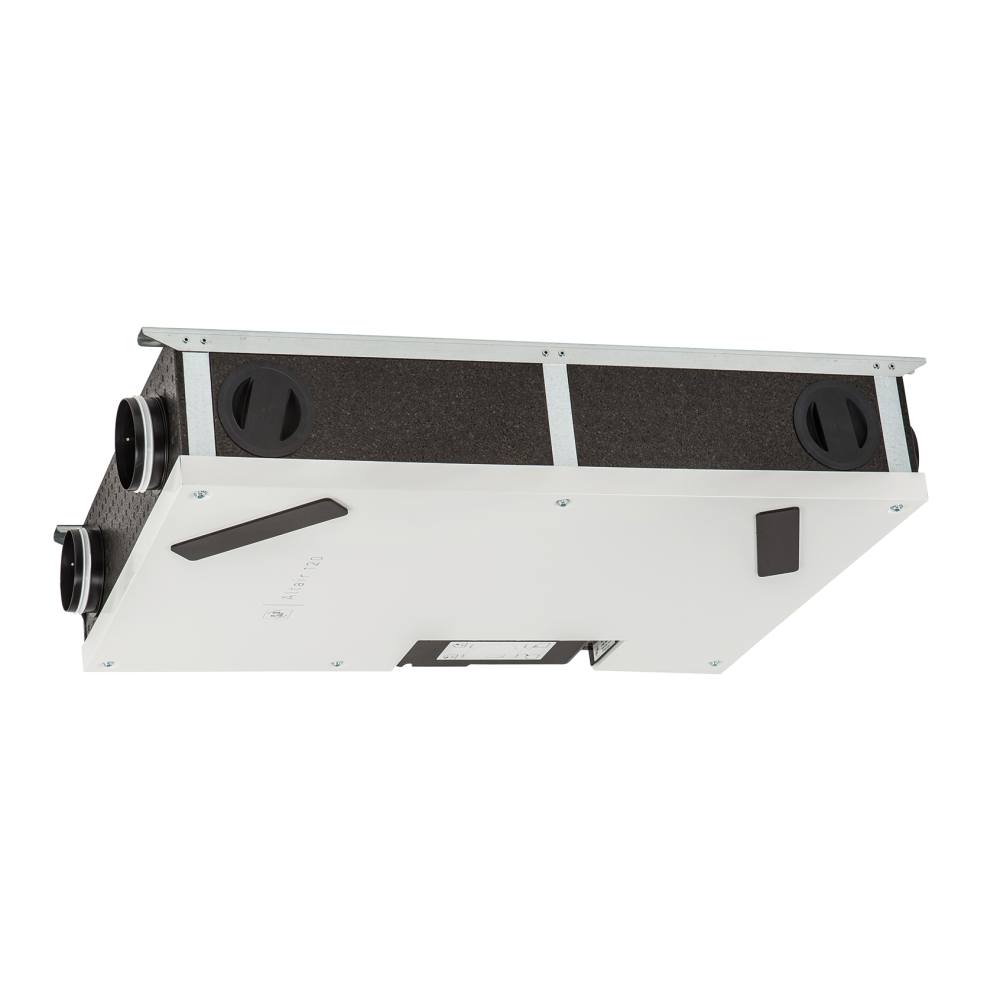

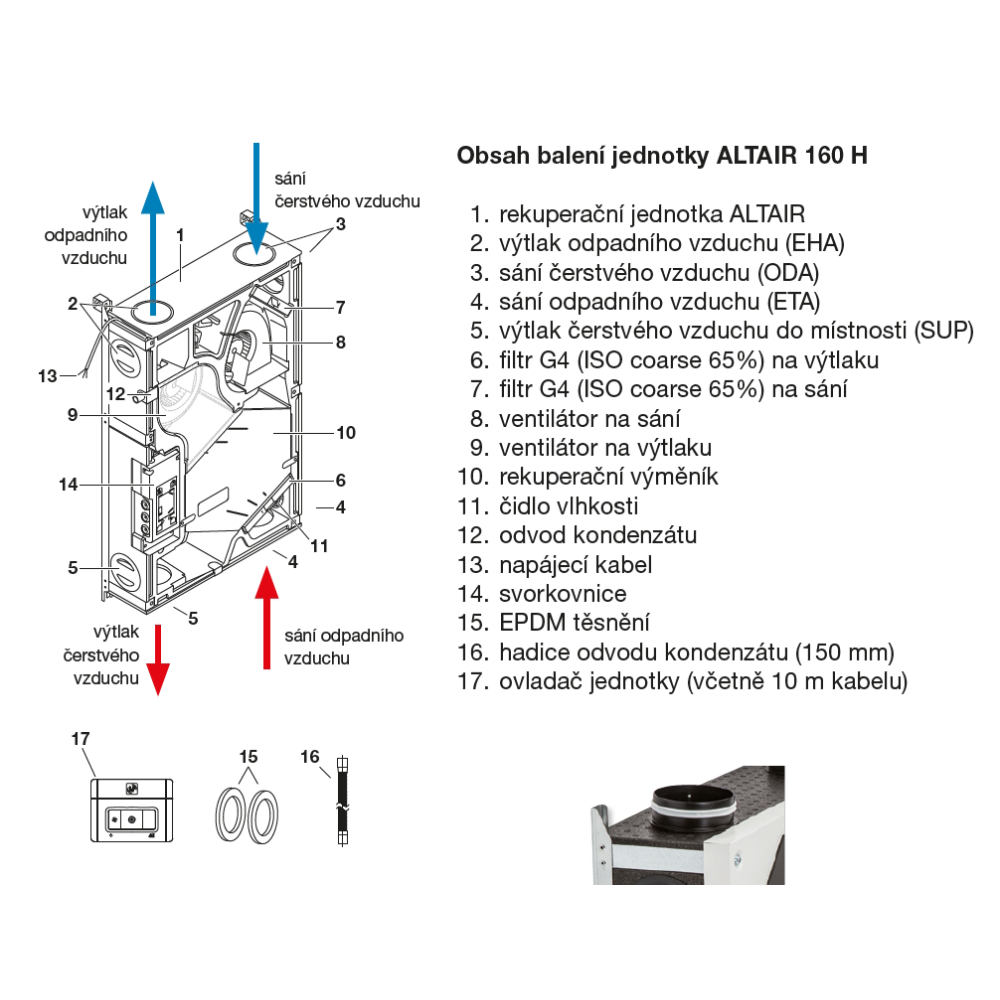

ALTAIR 160 H větrací jednotka s rekuperací tepla

Skříň

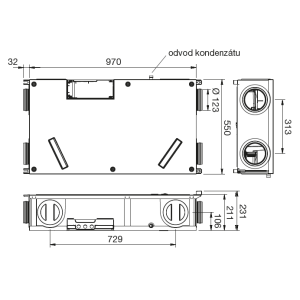

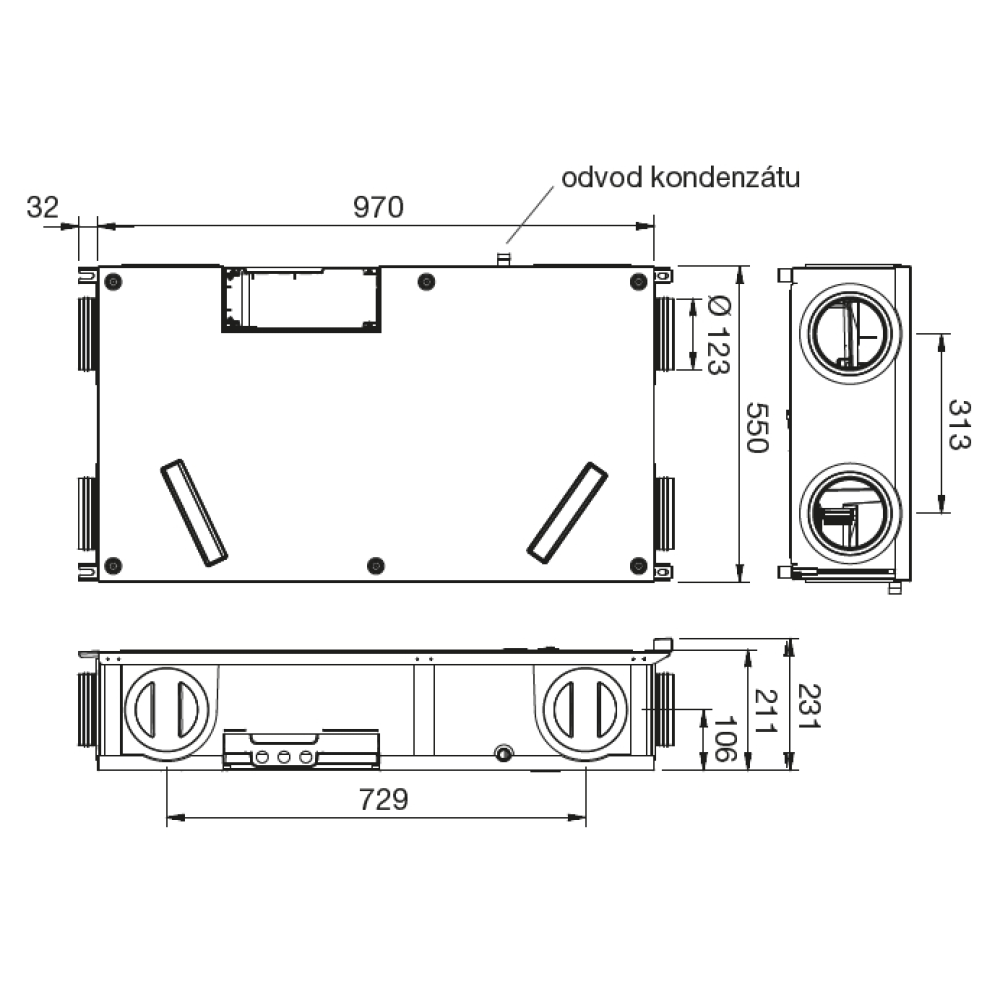

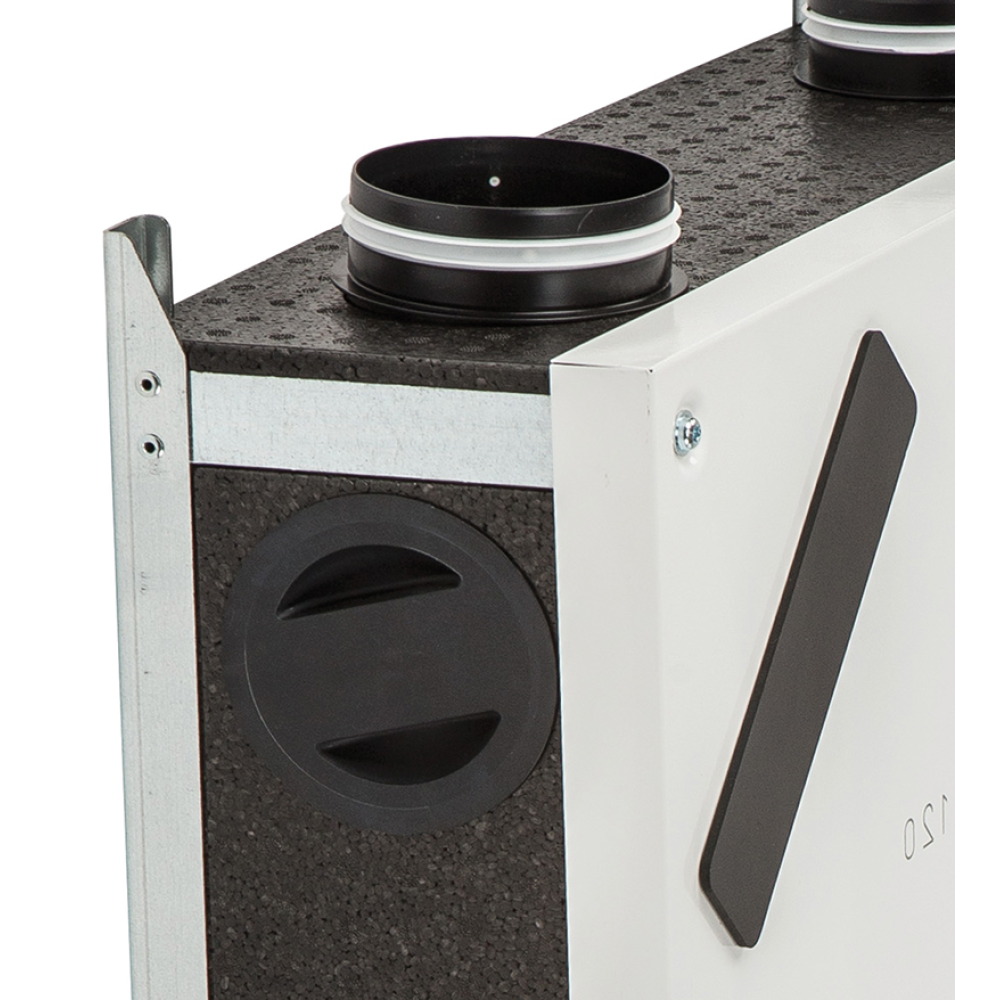

je z odolného EPP s vysokou hustotou. Čelní kovový panel je opatřen bílou práškovou barvou. Připojovací kruhová hrdla s dvoubřitým těsněním Ø 123 mm. Hrdla je možno přetočit do stran. Revizní přístup je z čelní strany jednotky.

Ventilátory

Jednotka obsahuje dva radiální ventilátory s dopředu zahnutými lopatkami s EC motorem.

Motory

jsou jednofázové EC s nízkou spotřebou, 230 V / 50 Hz. Krytí IP21.

Rekuperace

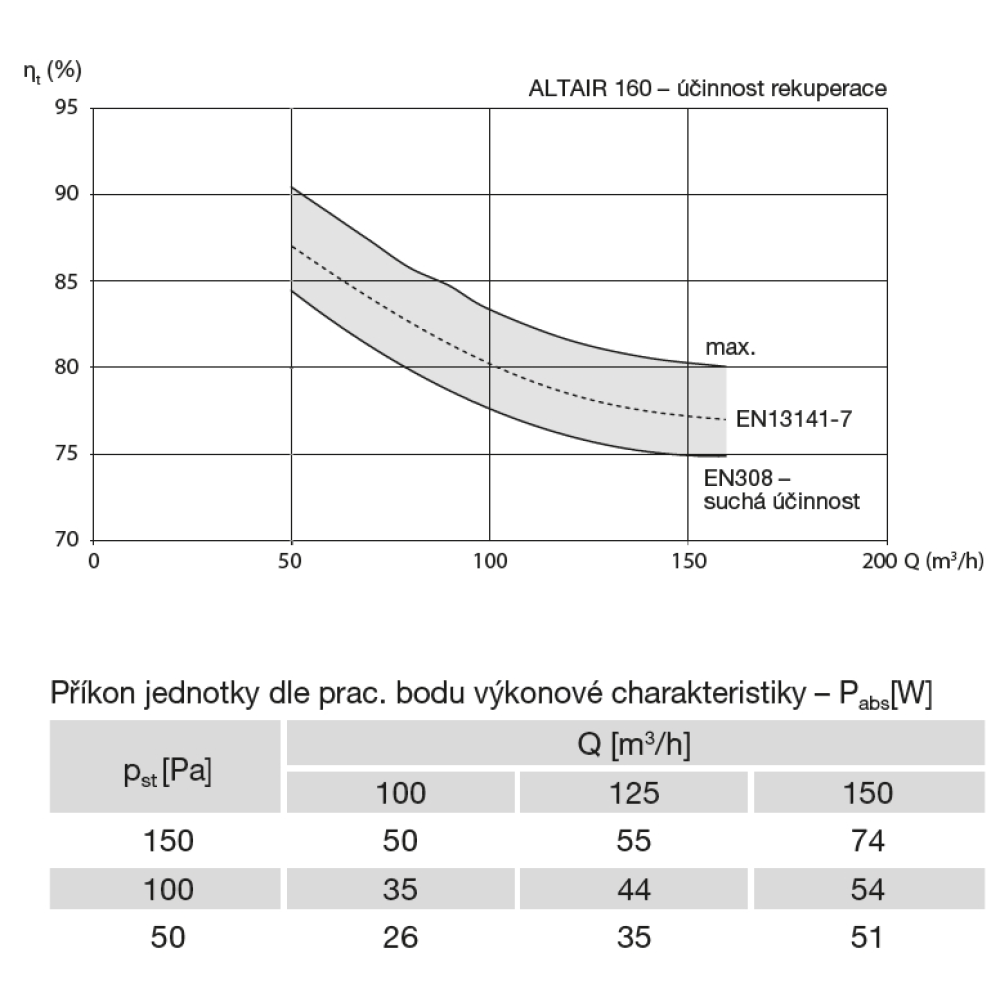

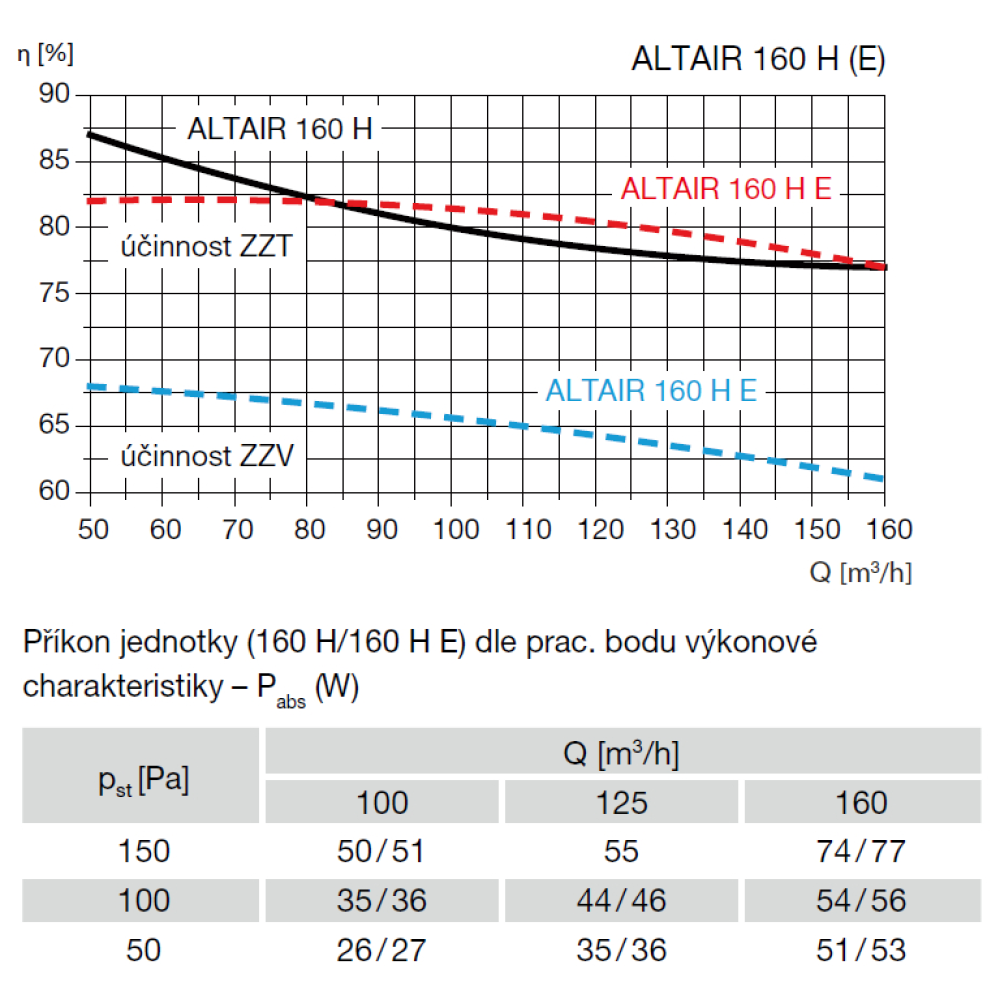

Protiproudý výměník s účinností až 87%. Výměník je přístupný po otevření čelního panelu.

Filtry

V jednotce jsou osazeny dva deskové filtry třídy G4 (ISO coarse 65%) na sání i odtahu.

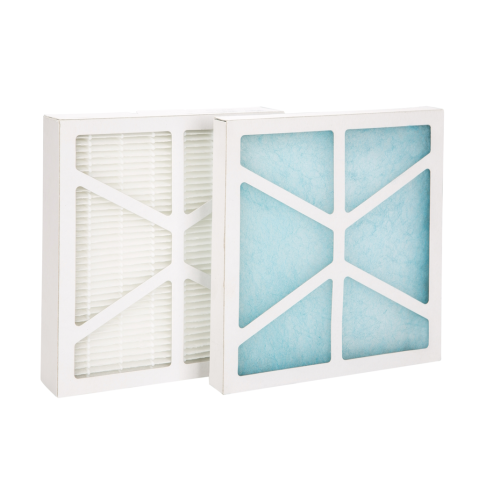

Náhradní filtry

• AFR-ALTAIR 160 filtrační sada G4/G4
• AFR-ALTAIR 160 filtrační sada M5/G4

Elektrické připojení

Z jednotky je vyveden třížilový napájecí kabel 230 V / 50 Hz, který není ukončen vidlicí (připojení do krabice).

Regulace

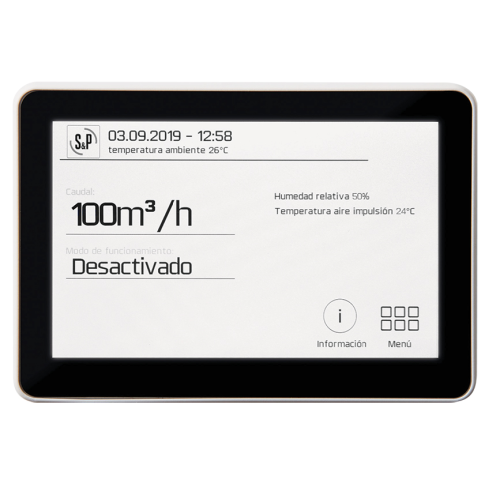

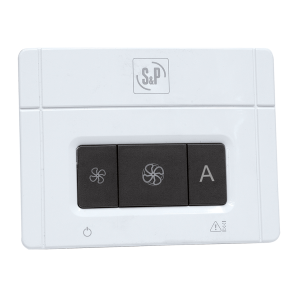

Jednotka je vybavena plně automatickým řídicím systémem s regulací průtoku podle relativní vlhkosti. Inovativní systém řízení s teplotními senzory a vlhkostním čidlem zabezpečuje plně automatický provoz trvalého větrání bez nutnosti jakéhokoliv dalšího zásahu do ovládání jednotky. Součástí dodávky je drátový ovladač, který umožňuje přepnutí z automatického provozu do manuálního s možností přepínání tří výkonových stupňů otáček. Systém indikuje znečištění filtrů akustickým signálem nebo LED indikací na připojeném ovladači. Jednotka je vybavena kontaktem pro aktivaci funkce BOOST.

Montáž

Jednotka je určena k horizontální montáži pod strop do vnitřních prostor. Požadovaná teplota okolí je v rozmezí 10 až 50 °C. Jednotka musí být namontována tak, aby byl zajištěn dostatek prostoru pro sejmutí čela jednotky, výměnu filtrů, připojení odvodu kondenzátu na odpad se sifonovým pachovým uzávěrem SF-P 138 a pro provádění periodických revizí elektroinstalace. V případě montáže jednotky nad podhled je nutný revizní otvor pro obsluhu.

Hluk

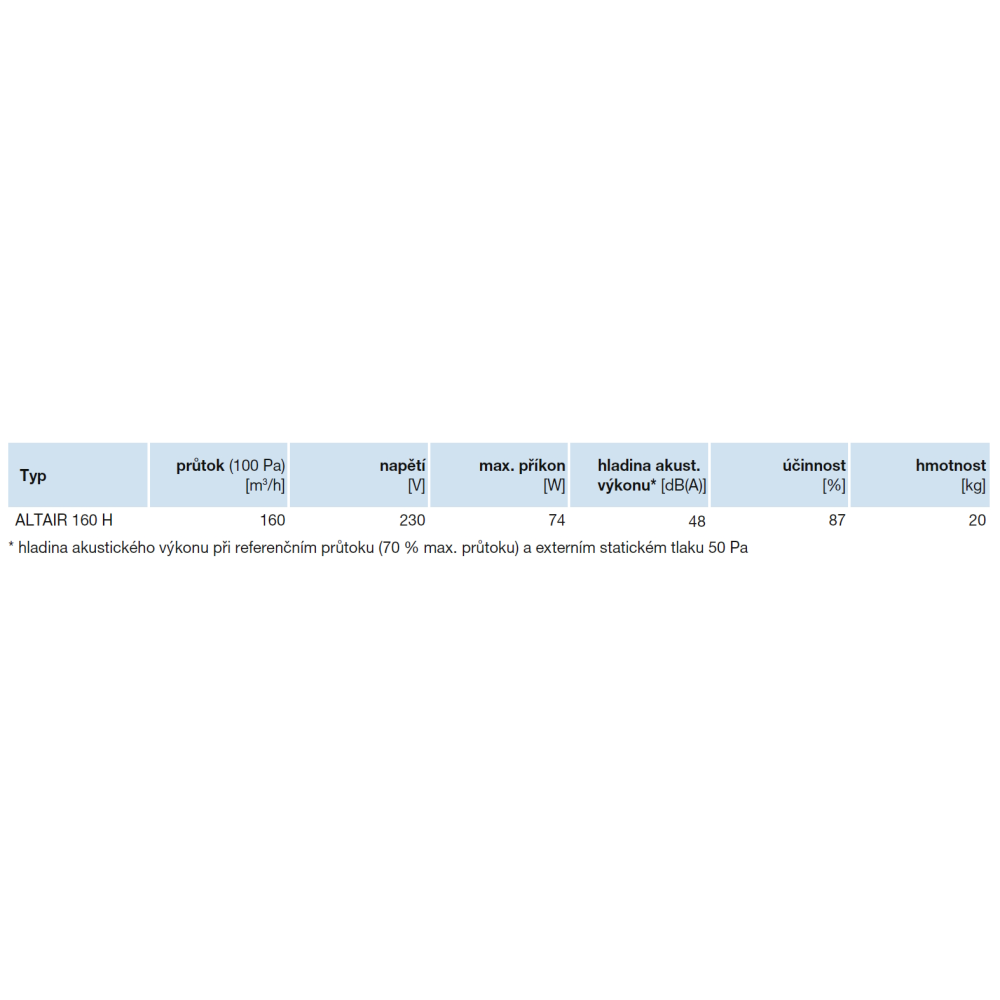

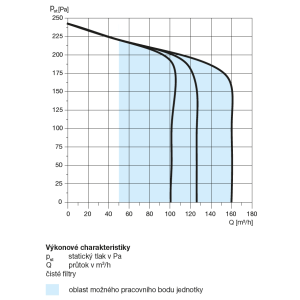

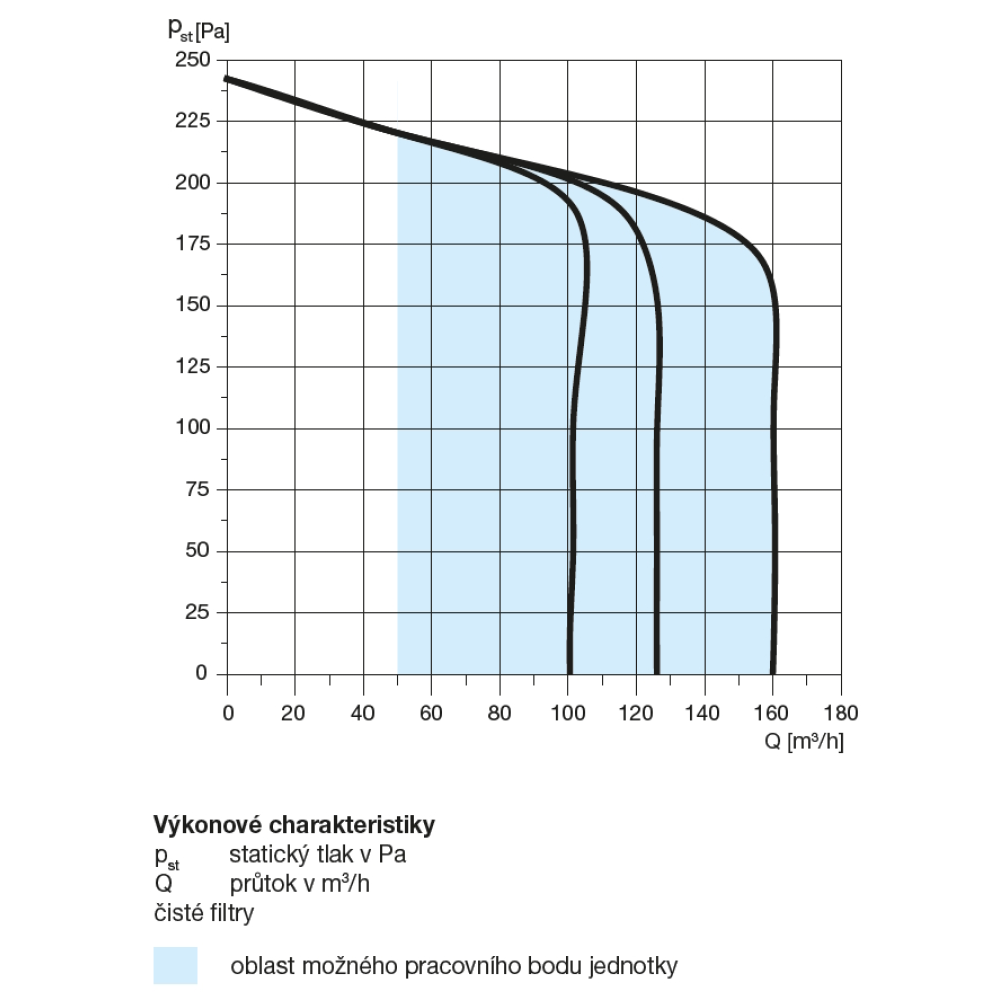

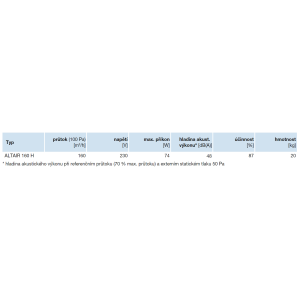

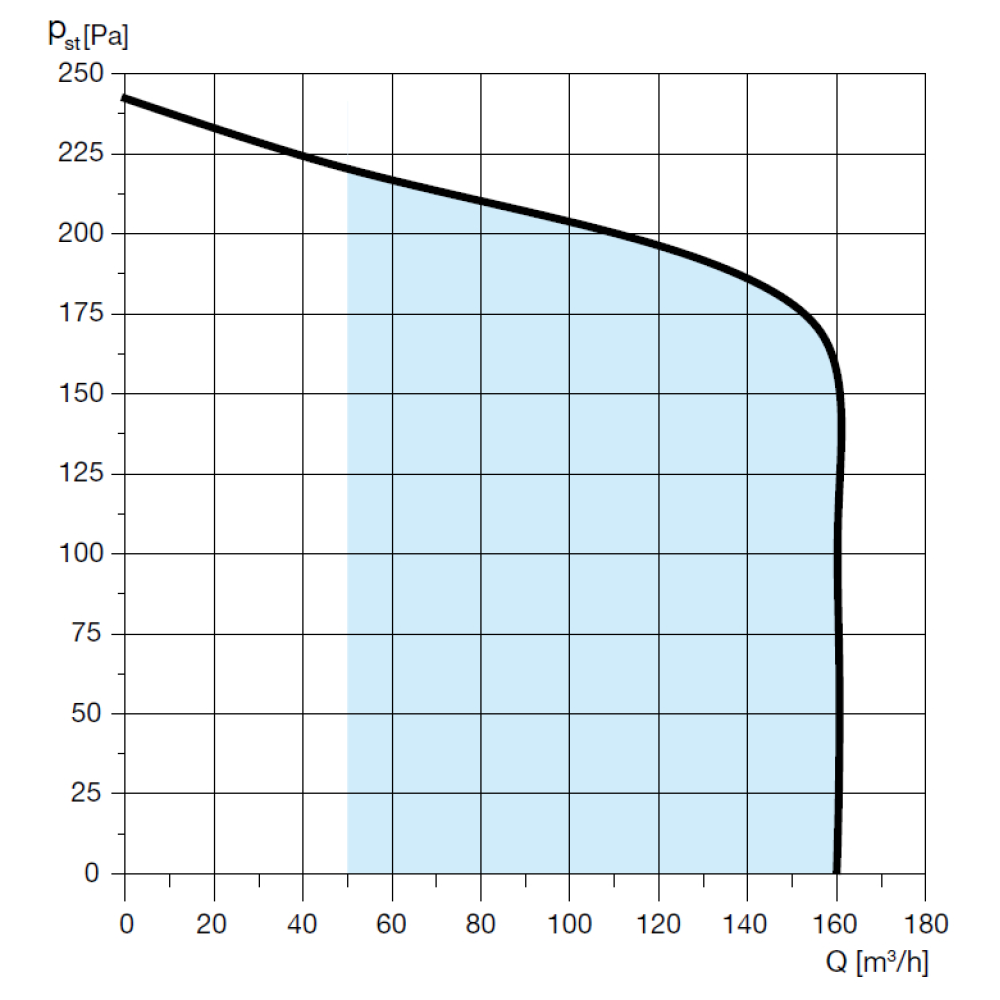

Hladina akustického výkonu na plášti je uvedena v tabulce technických parametrů.

Pokyny

Jednotka je „plug&play“, což znamená opravdu jednoduché zprovoznění bez složitého nastavování po instalaci jednotky. V případě nutnosti doplnit do jednotky předehřev či dohřev lze použít potrubní ohřívače MBE(-AFP) či MBW. Výměna filtrů se doporučuje minimálně jednou ročně. Projektování systému řízeného větrání s rekuperací a jeho použití v objektech s plynovými spotřebiči kategorie B (plynové kotle a ohřívače vody s otevřenou komorou) nebo se zařízeními s otevřeným topeništěm na pevná či kapalná paliva s odtahem spalin do komína se řídí platnými předpisy. Větrání musí odpovídat normativním předpisům požární bezpečnosti staveb a nesmí být v rozporu s požárními předpisy.

Informace

Ucelený větrací systém s malou jednotkou určený pro větrání bytů, bytových domů a rodinných domů. Jednotka je konstruována pro trvalý provoz.

Upozornění

Rekuperační jednotka ALTAIR 160 H je součástí programu Nová zelená úsporám pod kódem SVT33542.
