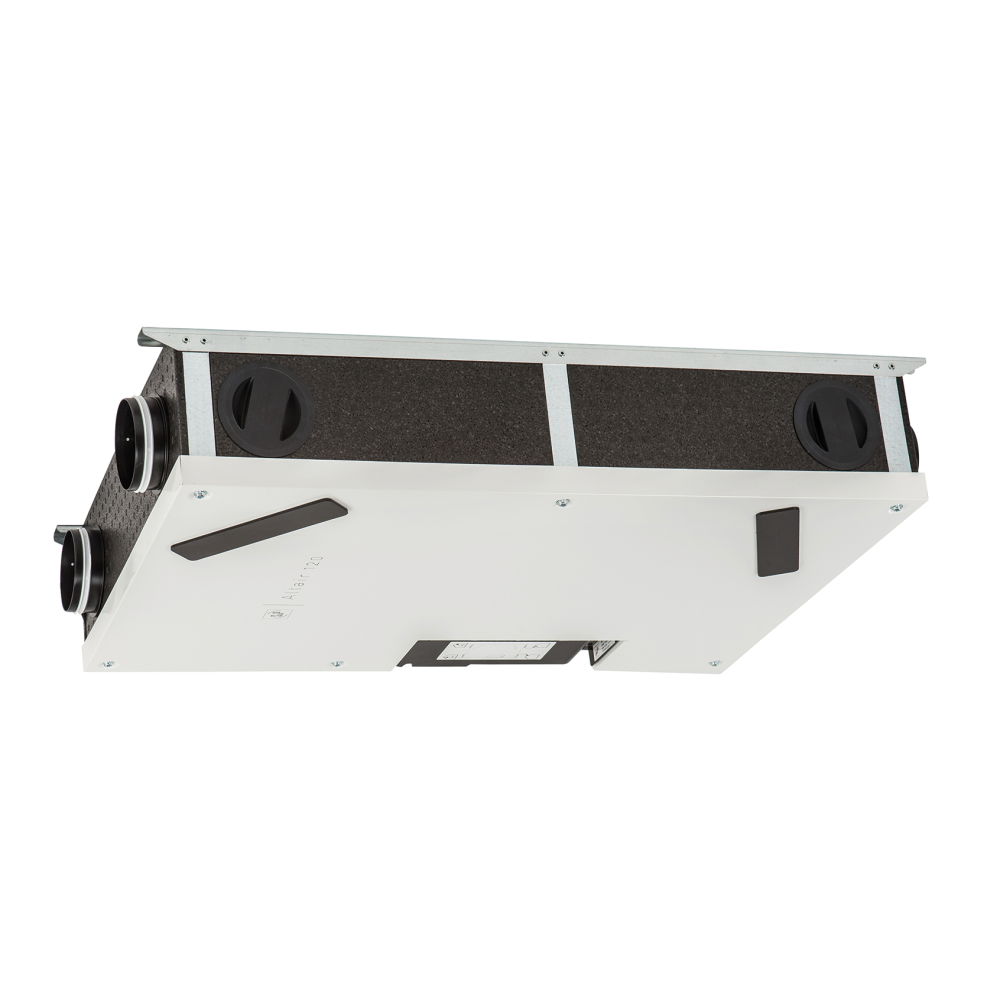

ALTAIR 120 H větrací jednotka s rekuperací tepla

Ucelený větrací systém s malou rekuperační jednotkou určený pro větrání bytů, bytových domů a rodinných domů.
Více informací
B2B přístup pro firemní zákazníky – informujte se na podmínky
37 596,00 Kč bez DPH
45 491,16 Kč s DPH
Dostupnost: skladem
Zboží nelze objednat přes internet.
Kontaktujte specialisty z obchodního oddělení
nebo navštivte naše pobočky.

Kód produktu: SP305100020
EAN: 8413893055118
Popis produktu

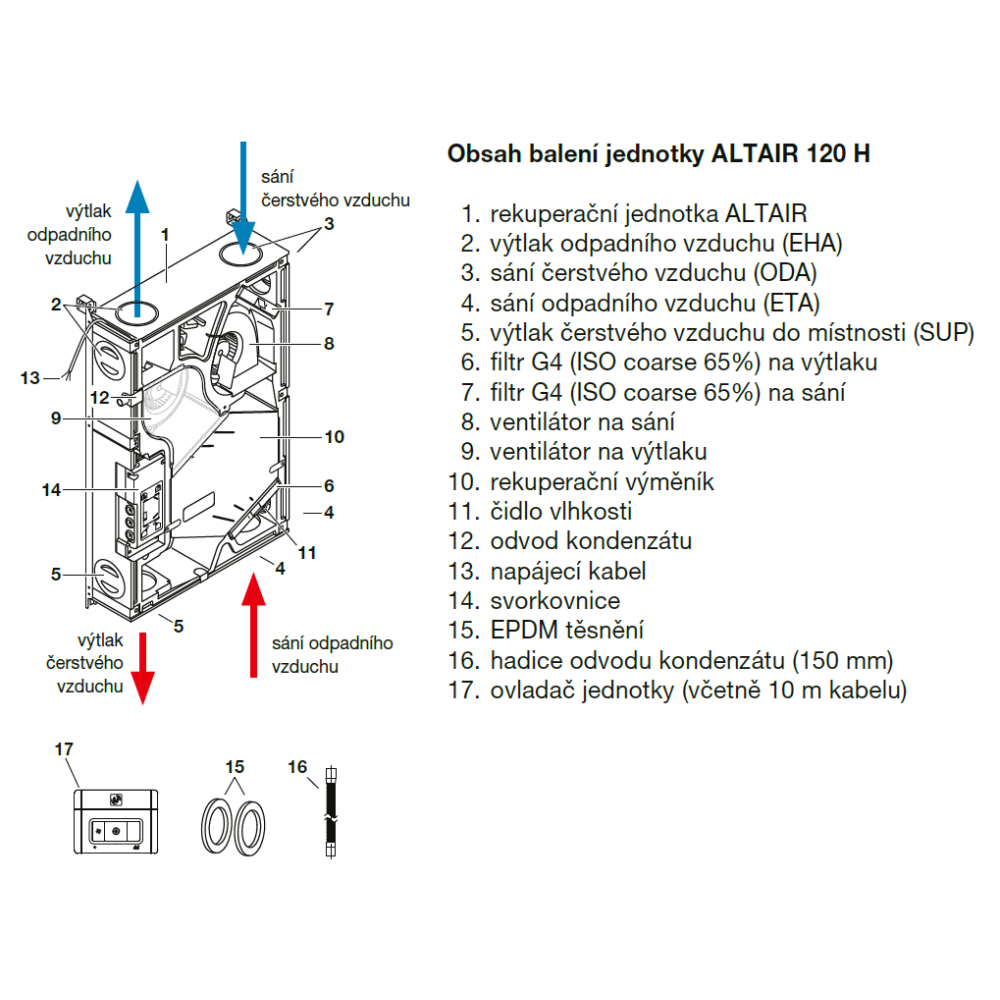

Skříň

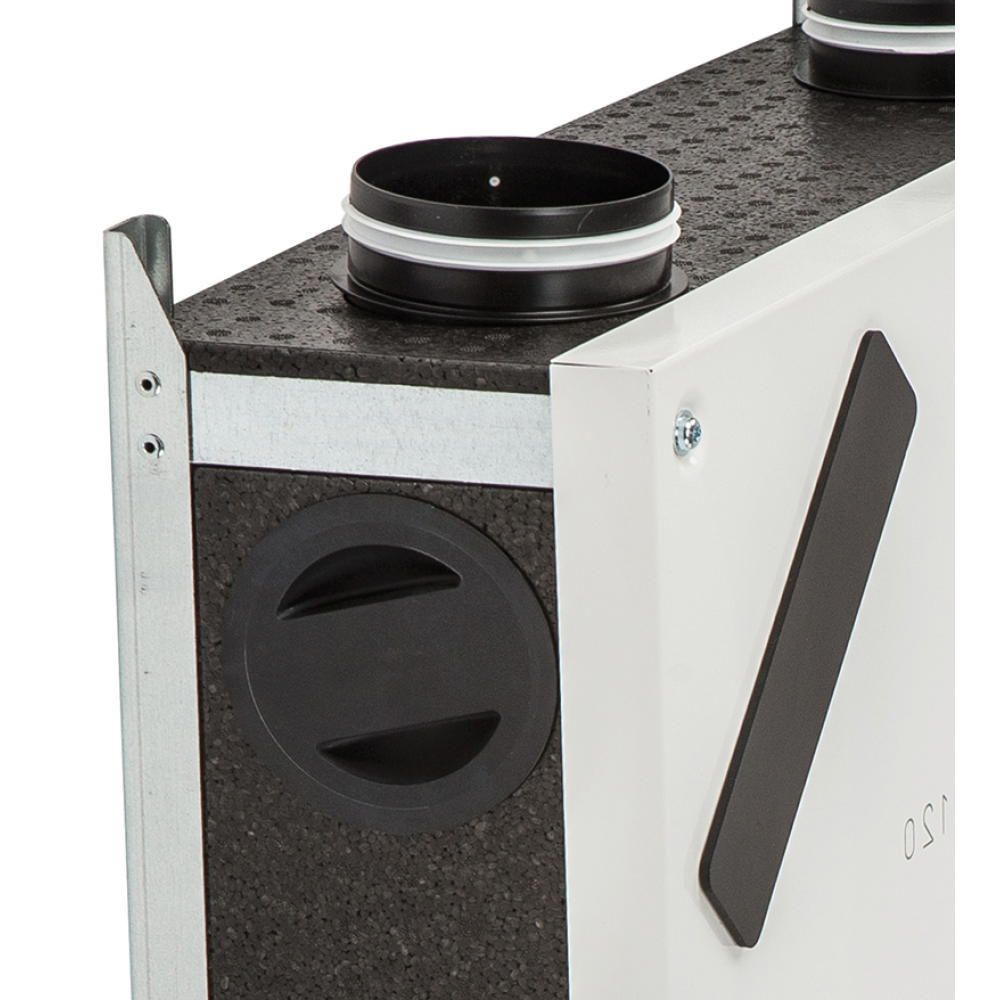

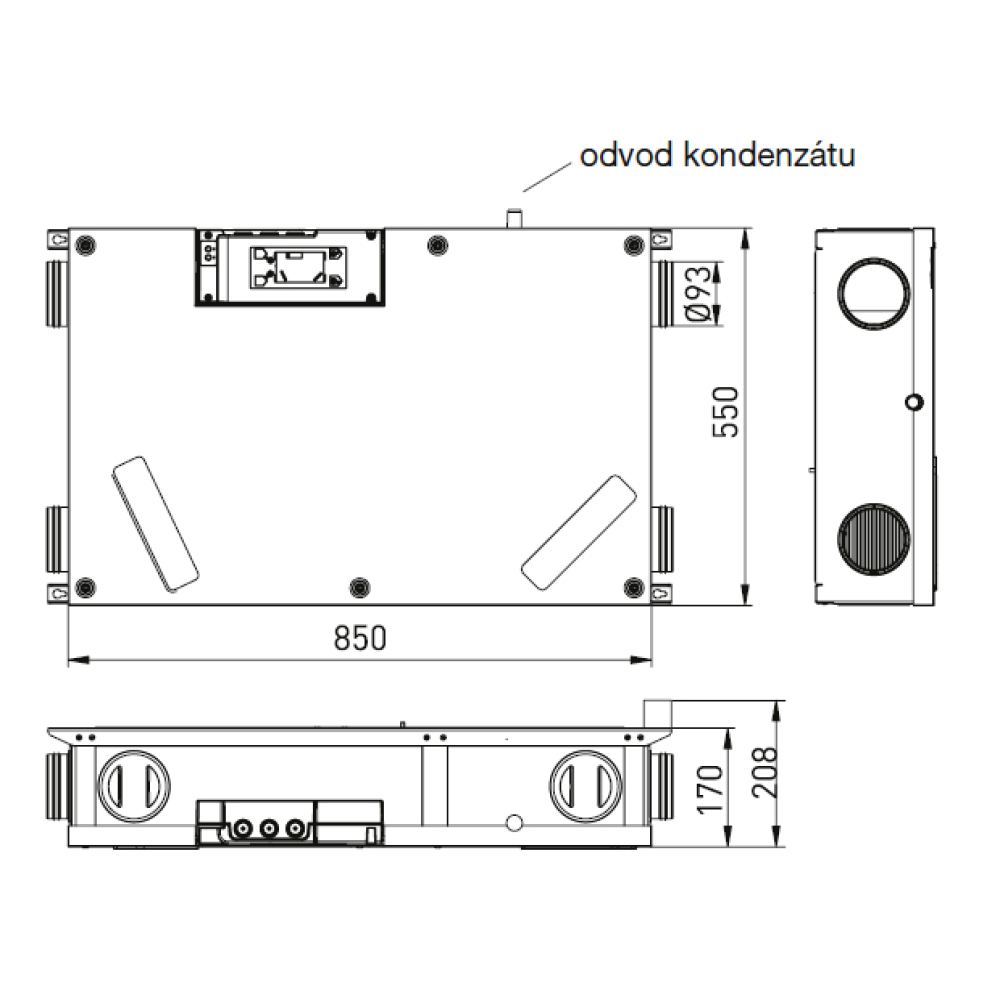

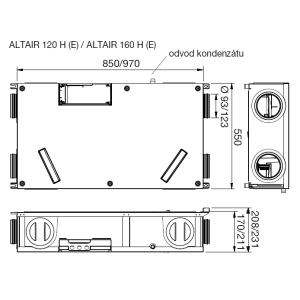

je z odolného EPP s vysokou hustotou. Čelní kovový panel je opatřen bílou práškovou barvou. Připojovací kruhová hrdla Ø 93 mm s možností jejich přetočení do bočních stran jednotky. Hrdla jsou opatřena dvoubřitým těsněním. Revizní přístup je ze spodní strany jednotky.

Ventilátory
Jednotka obsahuje dva radiální ventilátory s dopředu zahnutými lopatkami s EC motorem.

Motory
jsou jednofázové EC s nízkou spotřebou, 230 V / 50 Hz. Krytí IP21.

Rekuperace

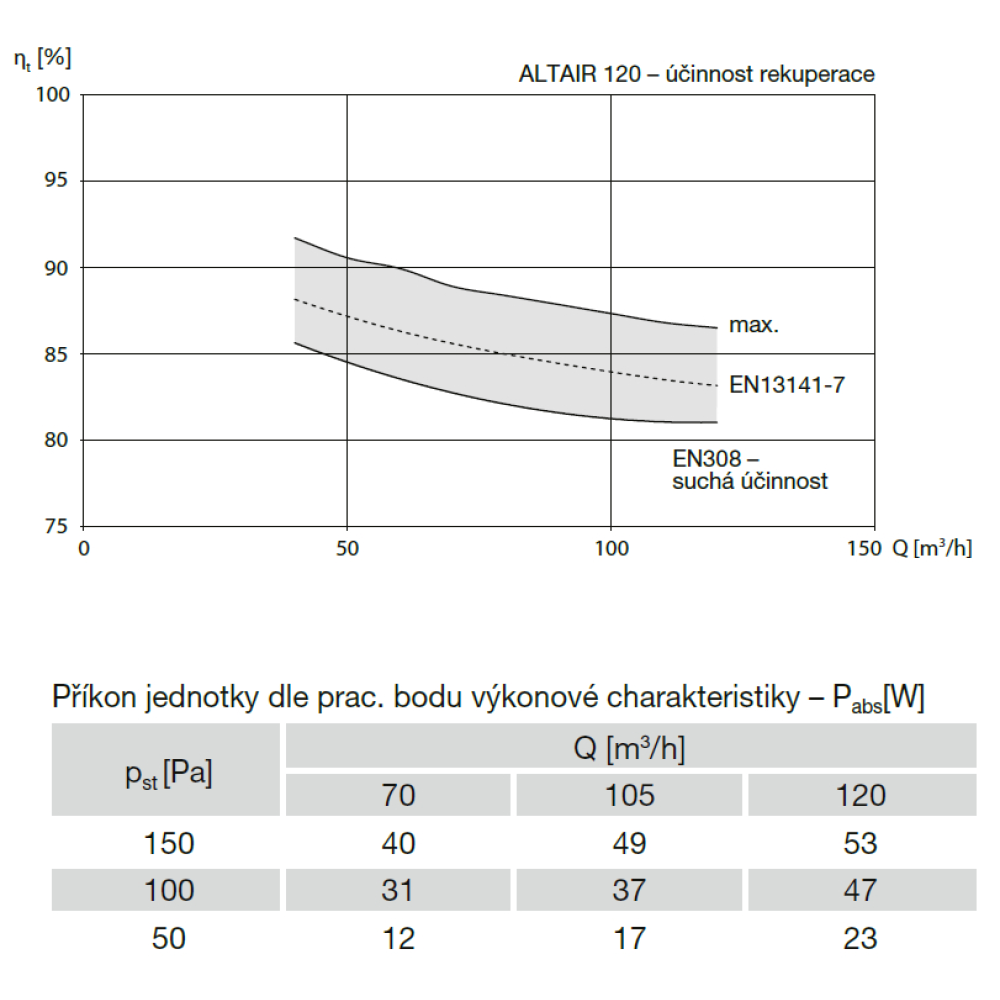

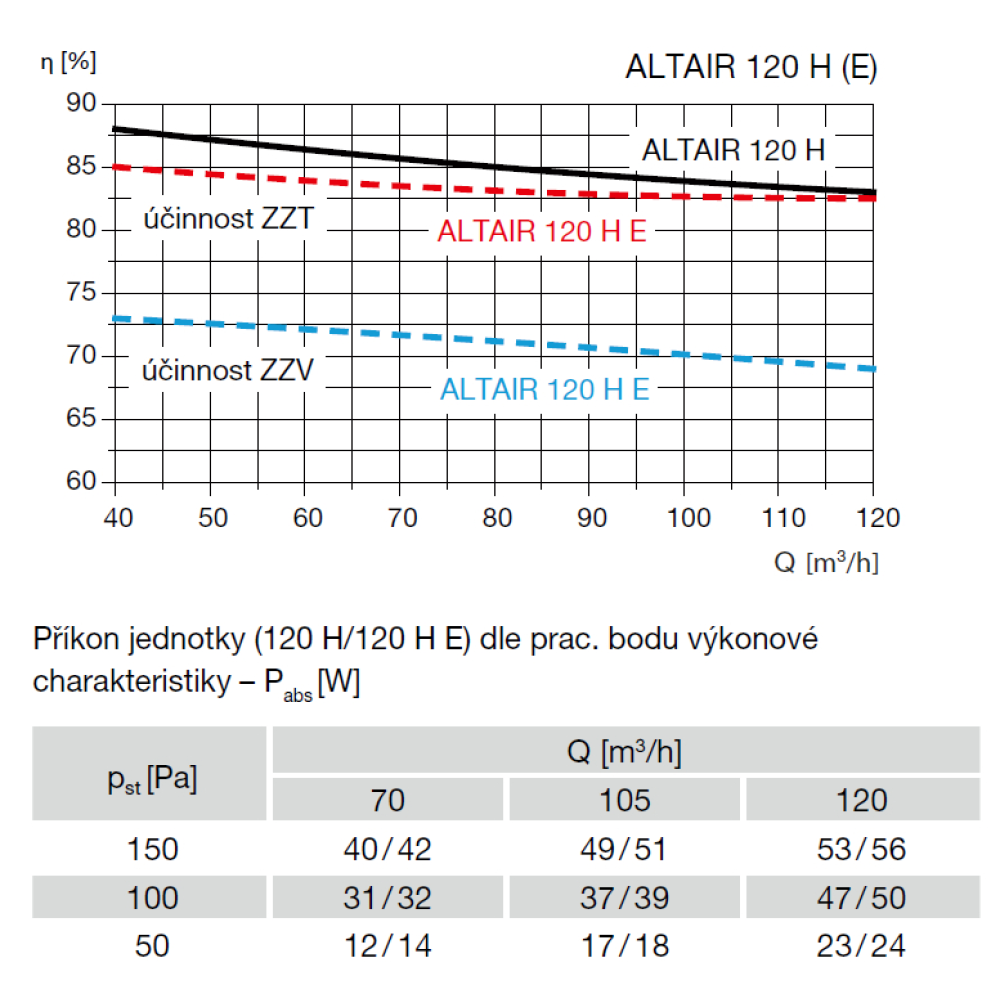

Protiproudý výměník s účinností až 88 %. Výměník je přístupný po otevření čelního panelu.

Filtry

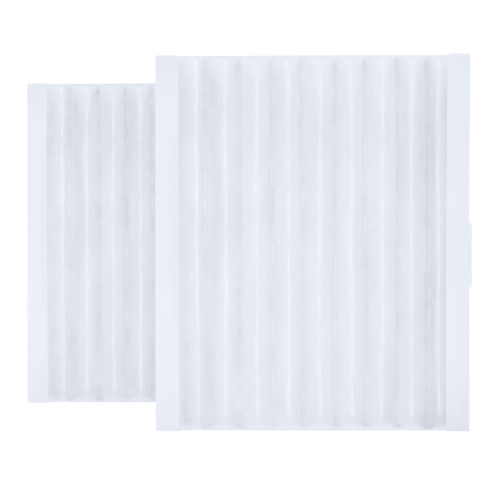

V jednotce jsou osazeny dva deskové filtry třídy G4 (ISO coarse 65%) na sání i odtahu.

Náhradní filtry
• AR-W filtrační sada G4/G4

Elektrické připojení
Z jednotky je vyveden třížilový napájecí kabel 230 V / 50 Hz, který není ukončen vidlicí (připojení do krabice).

Regulace

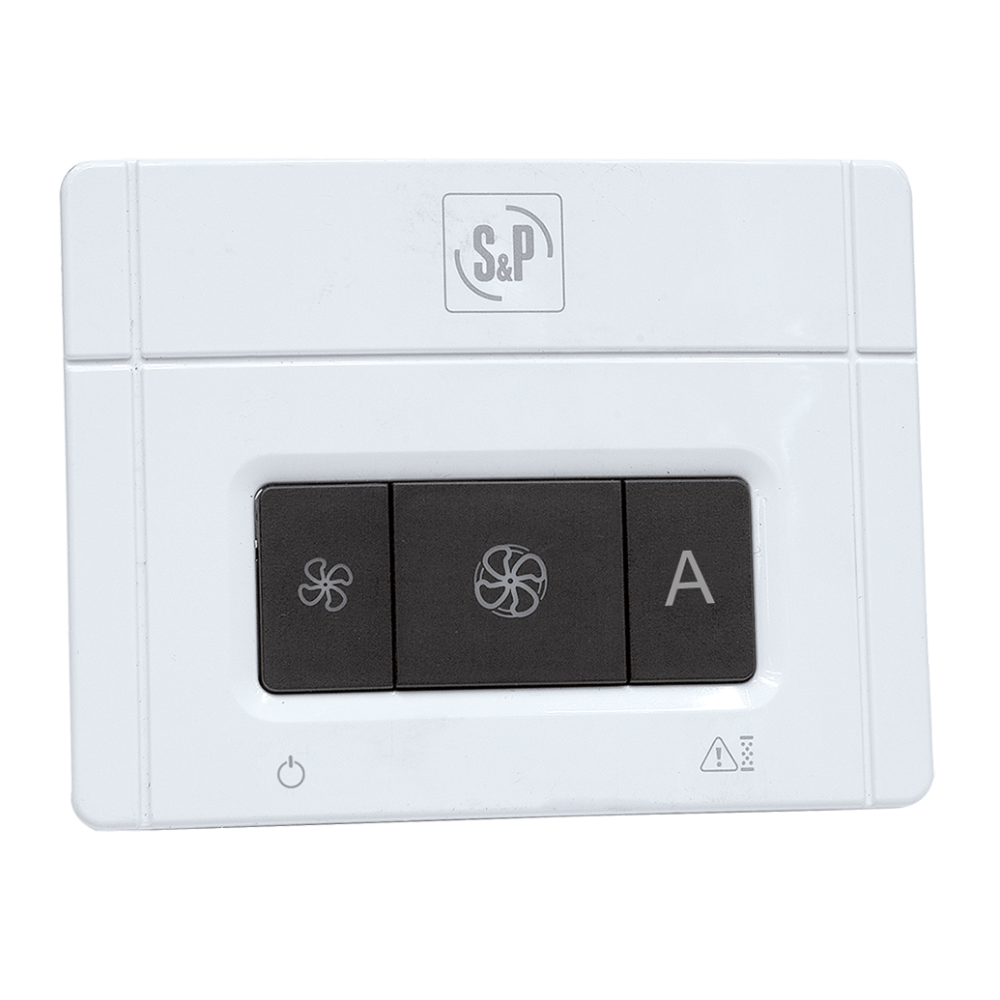

Jednotka je vybavena plně automatickým řídicím systémem s regulací průtoku podle relativní vlhkosti. Inovativní systém řízení s teplotními senzory a vlhkostním čidlem zabezpečuje plně automatický provoz trvalého větrání bez nutnosti jakéhokoliv dalšího zásahu do ovládání jednotky. Součástí dodávky je drátový ovladač, který umožňuje přepnutí z automatického provozu na tři výkonové stupně otáček. Systém indikuje znečištění filtrů akustickým signálem nebo LED indikací na připojeném ovladači. Systém protimrazové ochrany zajišťuje provoz jednotky až do venkovní teploty -10 °C bez nutnosti dodatečného předehřevu či dohřevu  vzduchu. Jednotku je možno nastavit pro provoz v automatickém nebo manuálním režimu.

Montáž
Jednotka je určena k horizontální montáži pod strop do vnitřních prostor. Požadovaná teplota okolí je v rozmezí 10 až 50 °C. Jednotka musí být namontována tak, aby byl zajištěn dostatek prostoru pro sejmutí čela jednotky, výměnu filtrů, připojení odvodu kondenzátu na odpad se sifonovým pachovým uzávěrem SF-P 138 a pro provádění periodických revizí elektroinstalace. V případě montáže jednotky nad podhled je nutný revizní otvor pro obsluhu.

Hluk

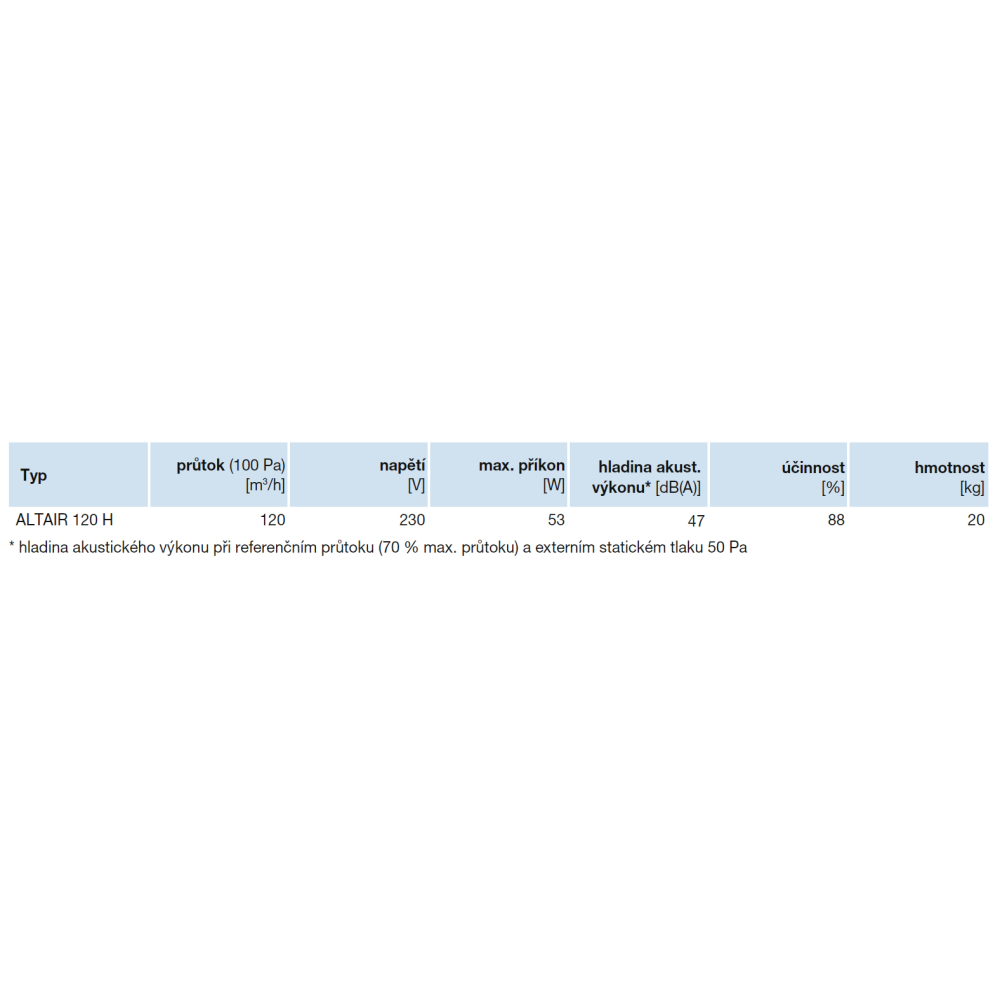

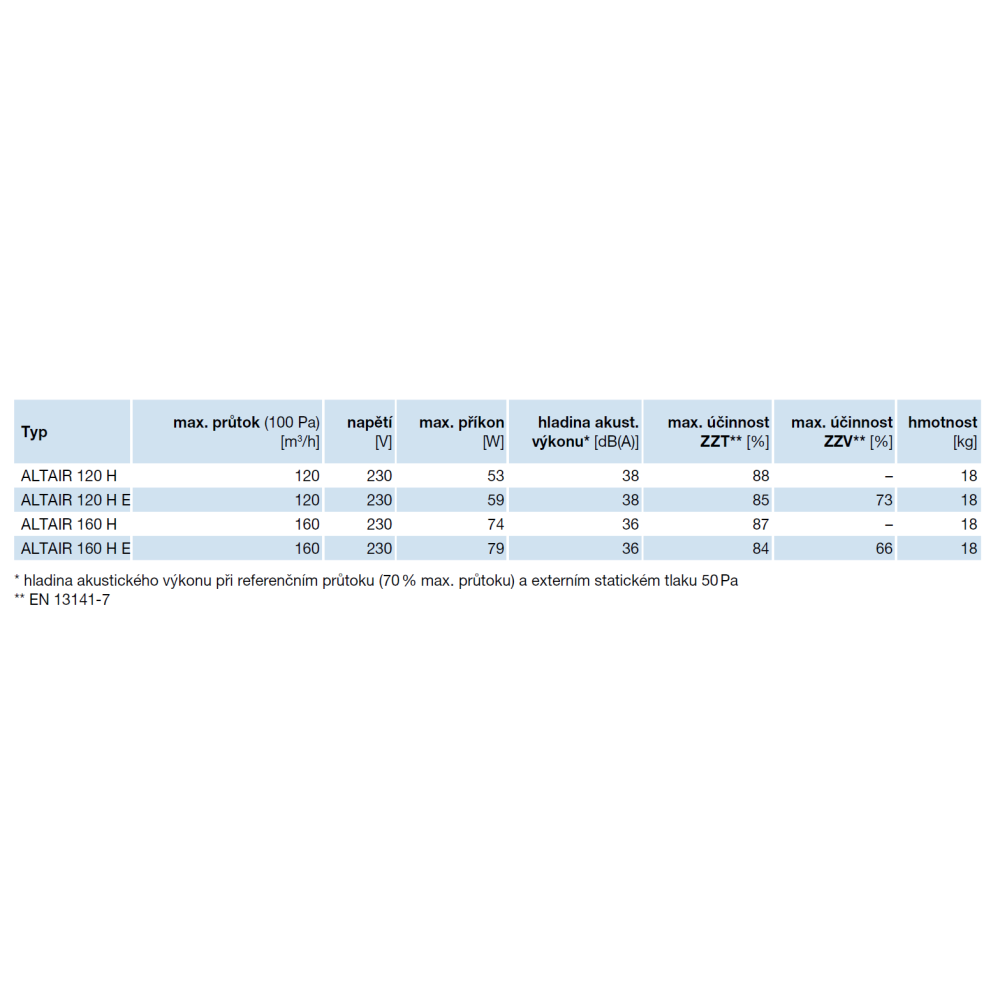

Akustický tlak je uveden v tabulce technických parametrů.

Příslušenství

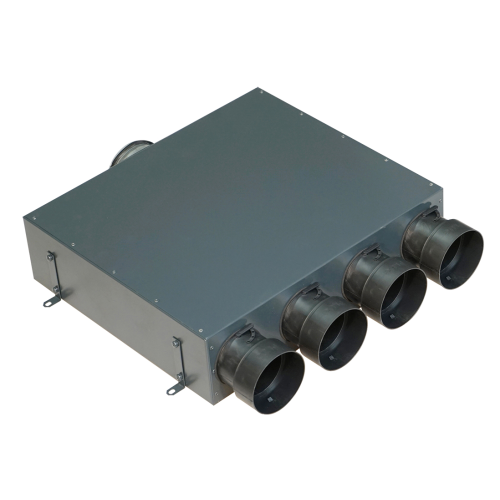

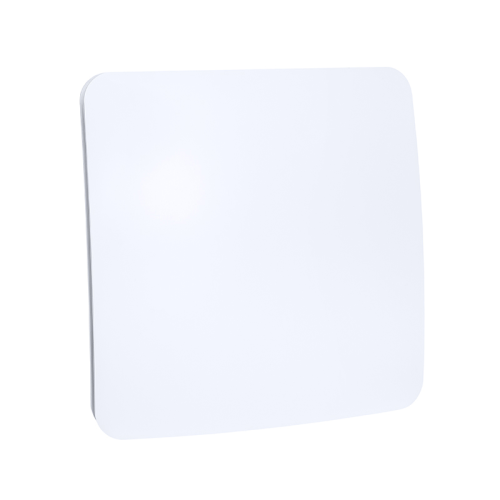

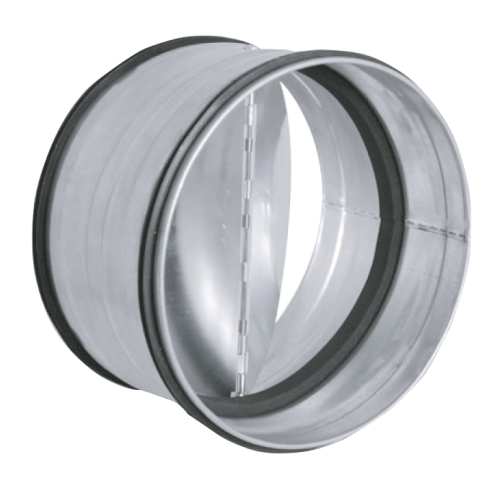

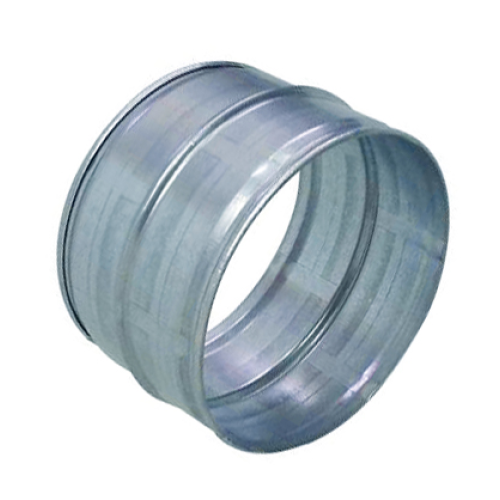

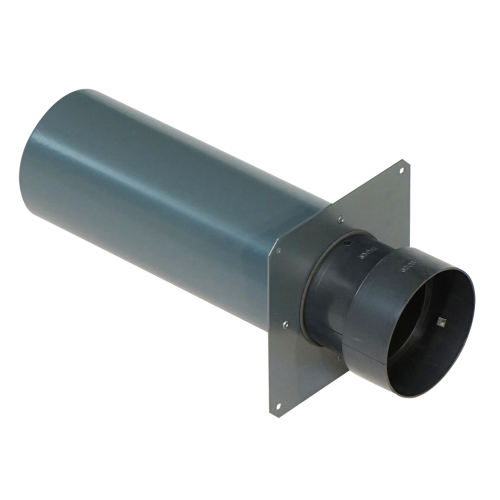

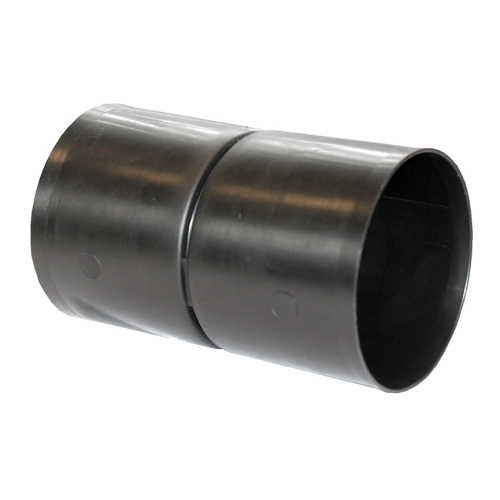

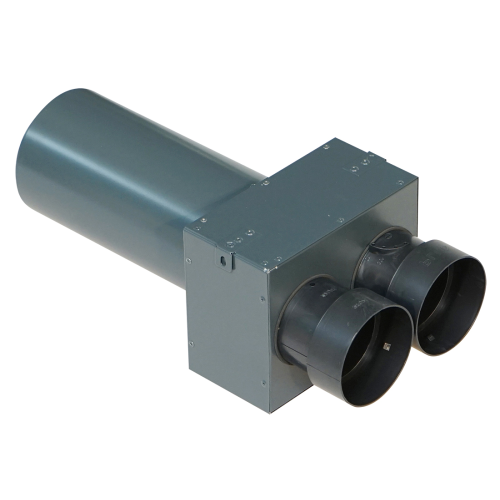

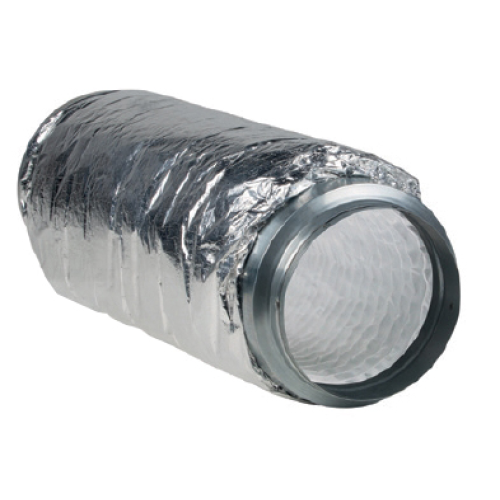

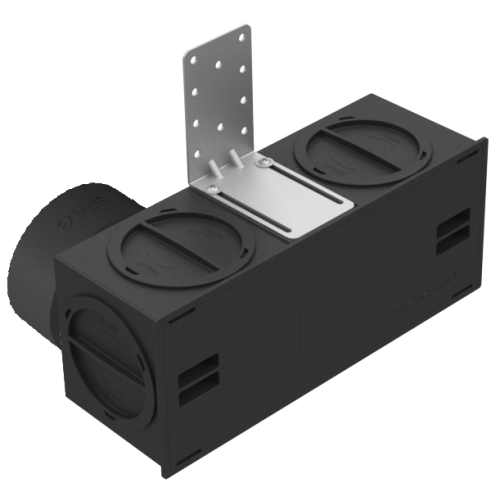

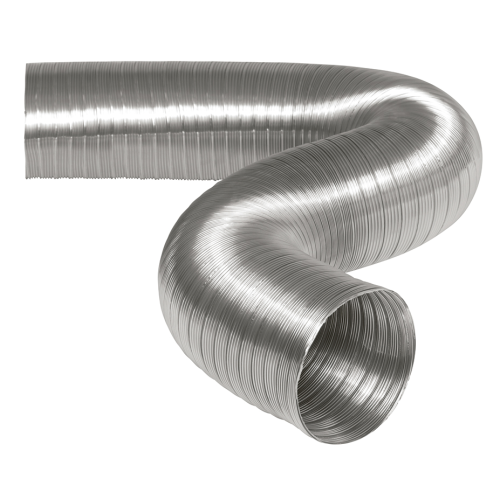

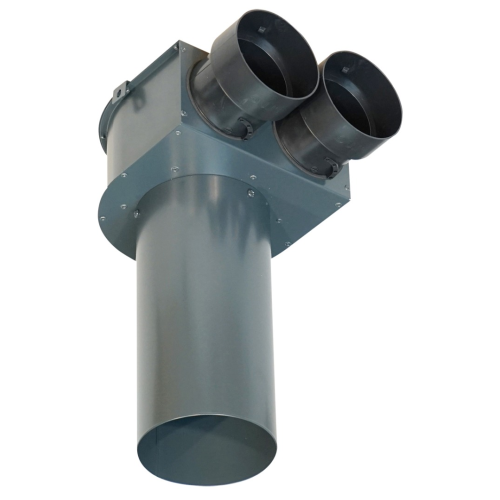

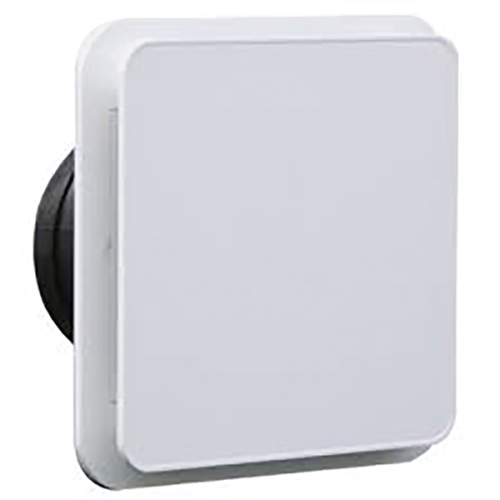

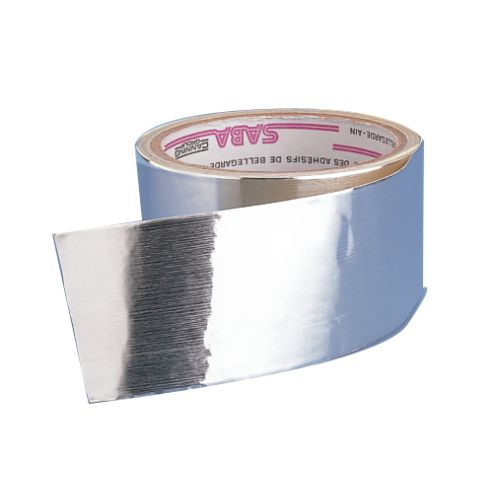

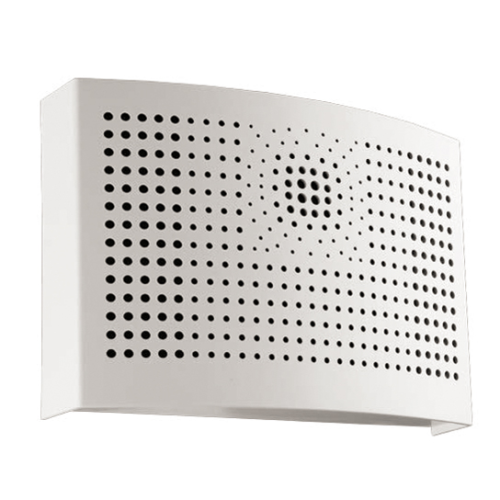

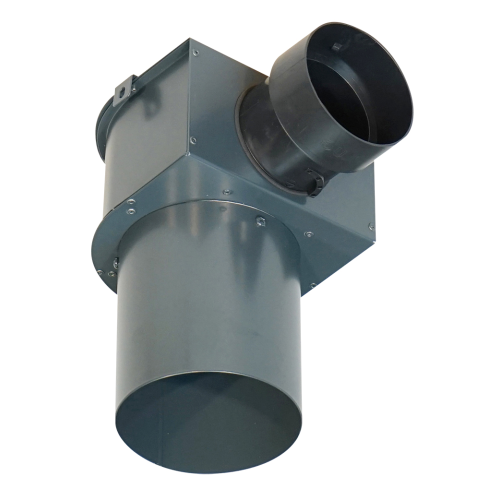

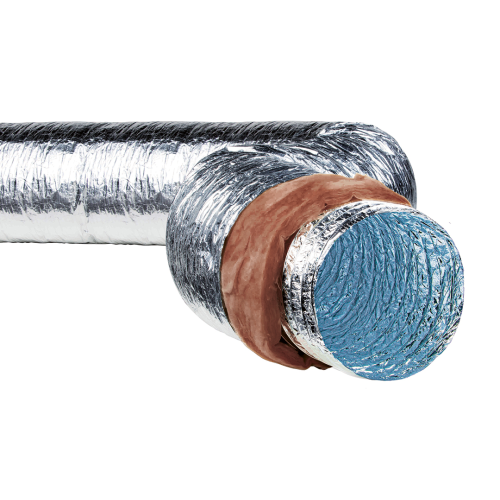

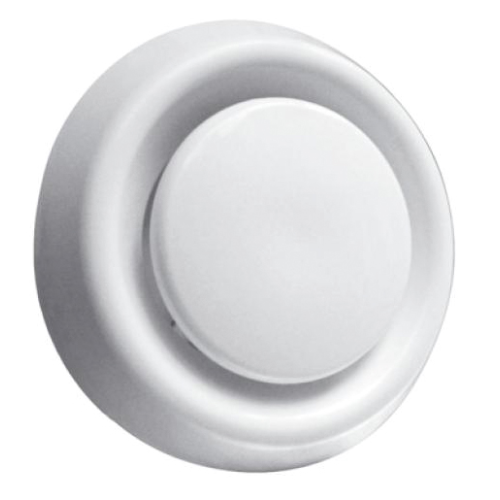

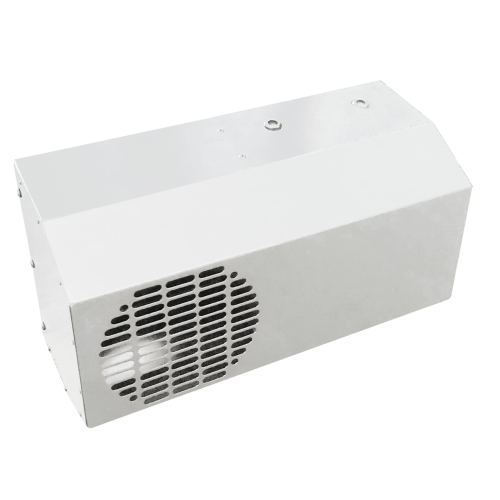

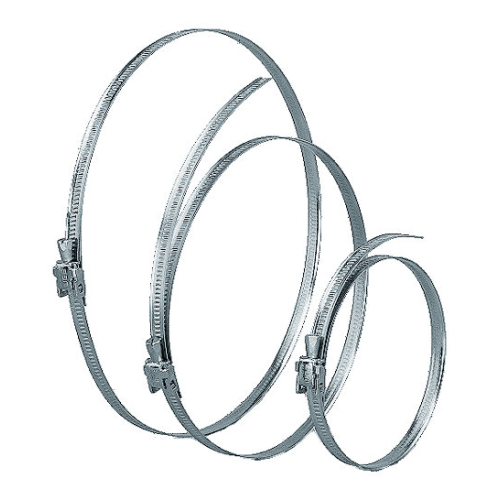

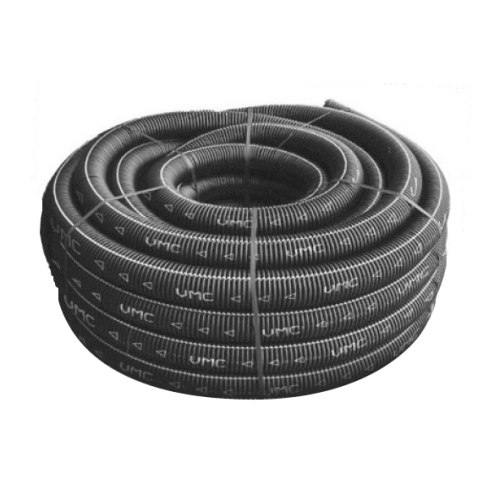

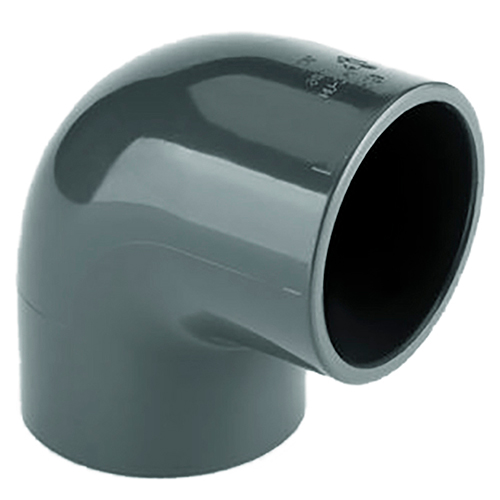

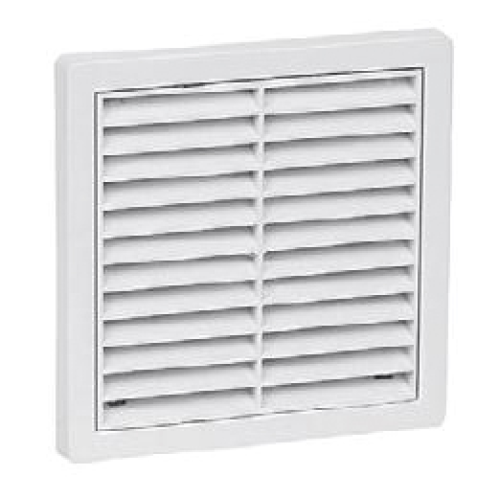

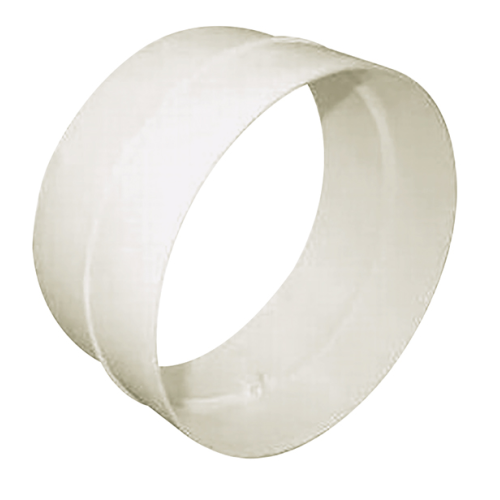

• komponenty systému AR Flex

Pokyny
Díky vysoké účinnosti výměníku a inovativnímu systému řízení není nutný předehřev a dohřev. Po základním nastavení montážní firmou nevyžaduje jednotka žádné další nastavování. Výměna filtrů se doporučuje minimálně jednou ročně. Projektování systému AR Flex a jeho použití v objektech s plynovými spotřebiči kategorie B (plynové kotle a ohřívače vody s otevřenou komorou) nebo se zařízeními s otevřeným topeništěm na pevná či kapalná paliva s odtahem spalin do komína se řídí platnými předpisy. Větrání musí odpovídat normativním předpisům požární bezpečnosti staveb a nesmí být v rozporu s požárními předpisy.

Informace
Ucelený větrací systém s malou jednotkou určený pro větrání bytů, bytových domů a rodinných domů. Jednotka je konstruována pro trvalý provoz.

Upozornění
Rekuperační jednotka ALTAIR 120 H je součástí programu Nová zelená úsporám pod kódem SVT30842.

Celý popis
Ke stažení
Technické listy, návody a prohlášení
Katalogový list .pdf (678.48 kB)
Návod .pdf (2.60 MB)
ModBUS připojení .pdf (1.02 MB)
CAD soubory
2D .dwg (2.84 MB)
